Шумоглушители

• Принцип работы шумоглушителя
• Типы глушителей
• Особенности установки шумоглушителя
• Показатель шумопоглощаемости устройства
• Выбор устройства поглощения шума
• Установка шумоглушителя

Устройства, блокирующие шумы, устанавливают в вентиляцию, чтобы функционирование системы не доставляло дискомфорта. Шумоглушители создают из звукоизоляционного материала и используют и в вытяжной, и в приточной, и в канальной вентиляции.

Принцип работы шумоглушителя

Шумоглушитель — это устройство с большой площадью поверхности, встроенное в вентиляцию и покрытое звукопоглощающим материалом. Пользоваться глушителем шума начинают при установке в здании вентилятора, работа которого сопровождается вибрацией, ощущаемой и слышимой даже на большом расстоянии. И это абсолютно естественно, ведь по каналам вентиляции проходит воздух, в результате чего создаются колебания или аэродинамические шумы. К тому же у системы проветривания комнаты есть ещё один источник довольно громких звуков — привод.

Шумоглушитель действует благодаря расположению внутри него сетки и специального звукопоглощающего материала. Рокот, продуцируемый вентилятором, проходит через особую материю и поглощается. Поэтому шум от работы устройства проветривания помещения и становится предельно тихим.

Типы глушителей

Устройства, влияющие на уровень шума от работы вентиляционной системы, бывают:

• пластинчатыми (выглядят как короб из металла с щелью для прохождения воздуха, которая разделена на отсеки, обложенные звукопоглощающей материей);
• трубчатыми (создаются из двух труб, причём в той, которая находится внутри устройства, проделано много дырочек, подводящих воздух к звукоизоляционному материалу).

Пластинчатое устройство

Самое востребованное устройство для обеспечения надежного шумоподавления. На трубопроводах, с прямоугольным или квадратным сечением, предусмотрена установка короба из тонкой листовой стали. Внутренняя часть разделяется пластинчатыми перемычками, с нанесенным на них слоем из звукопоглощающих материалов (минвата, войлок, ПВХ).

Как правило, обустройство больших по сечению трубопроводов производится с помощью пластинчатого шумоглушителя. По стандарту, перемычки расположены вокруг проходного канала воздуха, на расстоянии, в зависимости от размера труб от 7,5 см до 30 см. Можно уменьшить перемычки – этим обеспечивается понижение шумов, но при этом снижается и давление проходящего воздуха через устройство.

Важно. Повысить этот показатель достаточно просто – необходимо провести противоабразивную обработку слоя звукоизоляции, можно облицевать его с использованием тонкого пластика.

Такая обработка понижает трение потока воздуха при проходе по каналу. Уровень давления по трубопроводу воздушных масс не снижается и обеспечивается достаточное шумоглушение вентиляции.

Трубчатое устройство

По конструкции трубчатые глушители – это два обрезка прямоугольной или круглой трубы, различных по диаметру, которые вставляются друг в друга. При этом наружная труба выполняется с гладкими стенками. Внутренняя труба изготовлена с перфорированной поверхностью.

Зазор между трубами заполняется звукоизоляционной проставкой из звукопоглощающих материалов. Диаметр или размеры внутреннего отрезка трубы выполняются с учетом размеров основного трубопровода вентиляции, глушитель плотно насаживается на трубу и закрепляется хомутами. Используется этот тип устройства шумоподавления в трубопроводах не более 50 см.

Особенности установки шумоглушителя

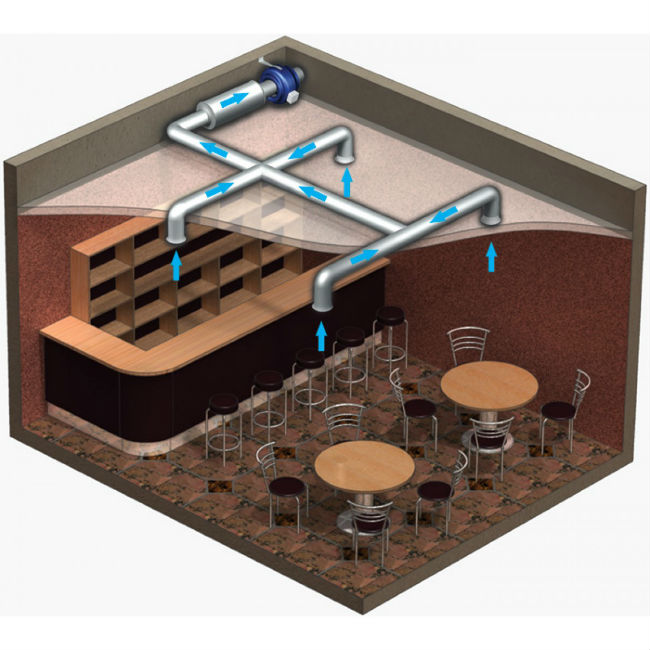

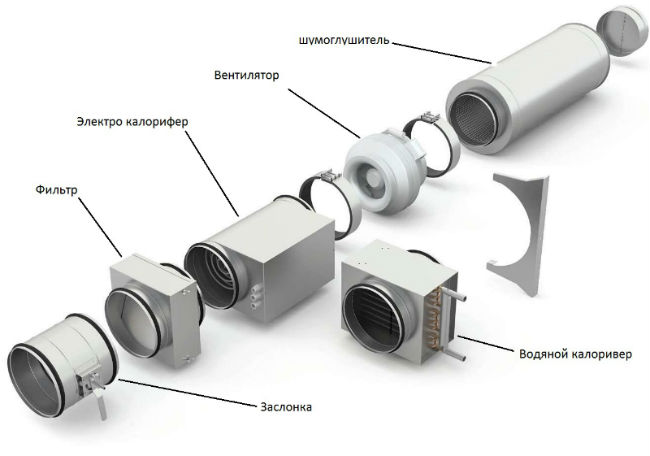

Устройства подавления шума устанавливаются на приточную и вытяжную системы. Как правило, лучшим местом для монтажа является участок трубопровода от вентиляторной станции до основного магистрального воздуховода. При прохождении труб вентиляции помещения с большим уровнем шума, такой участок должен быть оборудован надежным устройством шумоподавления. Лучшим местом, в такой ситуации, будет установка прибора сразу за стеной помещения.

Возможна установка непосредственно возле воздухораспределительного узла или сразу за решеткой вытяжного канала. В зависимости от некоторых условий производится подбор надежного устройства:

• На выбор влияют размеры шумоподавителя. В зависимости от трубопровода, глушители принято производить по стандартным размерам от 60 см до 120 см.
• толщина и места нанесения слоя звукоизоляции;
• скорость прохождения участка трубы воздушными массами;
• место установки глушителя.

Важно. Для достижения лучших результатов подавления шума, установите глушитель на вентиляцию, как можно ближе к вентиляторному устройству и обеспечьте низкую скорость прохода воздуха через него.

При проведении самостоятельного монтажа, следует учитывать некоторые тонкости и правила монтажа.

Показатель шумопоглощаемости устройства

На возможности шумоглушителя поглощать звуки, которыми сопровождается работа вентиляции, влияет следующее:

• габариты устройства, стандартизованные под величины 60, 90 и 120 см;
• толщина и месторасположение слоя, изолирующего звуки;
• скорость перемещения воздушных масс (шумы лучше всего поглощаются при медленном движении газа);
• зона, занимаемая устройством (если оно находится близко к вентилятору, то и работает хорошо).

Выбор устройства поглощения шума

До похода в магазин за шумоглушителем требуется выяснить, каков уровень громкости звуков, издаваемых вентилятором. Акустический расчёт, для которого применяется специальное оборудование, позволит определиться с площадью и длиной устройства. Выбирая шумоглушитель, нужно ориентироваться на необходимый показатель снижения шума, обусловленный уровнем громкости звуков в пределах допустимой нормы.

Трубчатые глушители советуют приобретать для вентиляции, у которой сечение воздуховода составляет около 50 см. А в систему с большим размером каналов разумнее монтировать пластинчатое устройство.

Чтобы не пожалеть о покупке глушителя для вентиляции, следует приобретать устройство длиной не более 2 м, поскольку больший размер приспособления станет причиной распространения шумов по косвенным путям. В случае необходимости монтировать именно трёхметровый глушитель, рекомендуется разделить устройство на 2 части и установить так, чтобы между ними оставался промежуток в 80–100 см, используемый для размещения гибкой вставки длиной 10–15 см.

Желательно делать выбор в пользу глушителя, в котором в качестве материала с перфорацией используется сталь или винипласт, а задача поглощения звука возложена на тонкое стекловолокно или хлопчатобумажную вату (обработанную антипиренами, предохраняющими от возгорания, и антисептическими средствами, останавливающими процессы гниения). Для вытяжных воздуховодов лучше приобретать устройства с минеральной ватой и стеклотканью внутри, а для приточных — что-либо иное, так как в такой системе частички ваты будут разлетаться и попадать в комнату.

Об эффективности работы шумоглушителя можно судить по таким критериям, как:

• вид звукопоглощающего материала;
• тип сопротивления продуванию защитной прослойки;
• толщина пластин и расстояние между ними (чем больше просвет, тем хуже спасает от шума пластинчатый шумоглушитель);
• длина пластин (лучше работает устройство с пластинами около 3 м);
• скорость потока воздуха в свободном сечении устройства (с увеличением этого показателя глушитель функционирует хуже).

Установка шумоглушителя

Монтаж шумоглушителя требует сделать следующее:

1. Руководствуясь акустическими замерами, соединить устройство с воздуховодом в зоне, где вентиляция издаёт больше всего шума.
2. Если шумоглушитель круглый, то нужно прикрепить его саморезами и двумя ниппелями в части вентиляционного канала, в который вставлен соединительный фланец.
3. Когда устройство прямоугольное, его следует монтировать болтами, стальными уголками и зажимом, стягивающим 2 фланцевые рамки.
4. Заняться прокладкой дополнительной шумоизоляции, то есть обклеить воздуховод войлоком или обернуть минеральной ватой.
5. Установить фильтр грубой очистки, если в воздушных массах вентиляции замечены твёрдые включения.
