Приточно-вытяжная вентиляция

Приточно-вытяжная вентиляция
Отправьте заявку на email manager@promklimat.ru или позвоните по телефону +7 (495) 664-41-59, и наш инженер подготовит вам наше коммерческое предложение.

В процессе своей естественной жизнедеятельности человек непрерывно расходует кислород, насыщая воздух углекислым газом, а также испарениями, частицам пота и т.д. С загрязнением воздуха связана также производственная и хозяйственная деятельность человека. В связи с этим возникает необходимость обеспечения мест жизни и работы людей непрерывным поступлением свежего воздуха, а также отводом воздуха «использованного». Совместить в себе обе эти функции призвана приточно-вытяжная вентиляция.

Роль естественной приточно-вытяжной вентиляции в квартире выполняют открытые окна и форточки, некоторую помощь которым оказывают вытяжные отверстия кухни и санузла, обеспечивающие местную вентиляцию. Но для квартир большой площади и загородных коттеджей такой вентиляции может оказаться недостаточно. Признаками недостаточной вентиляции помещения являются:

В таком случае стоит задуматься об организации принудительной общеобменной приточно-вытяжной вентиляции, так как недостаток вентиляции грозит развитием сердечно-сосудистых заболеваний, обострением респираторных заболеваний, а так же скоплением углекислого и угарного газов, а также токсичных выделений некоторых видов покрытий в количествах, превышающих их предельно допустимые концентрации.

Приточно-вытяжная вентиляция. Плюсы и минусы

Эта система принудительного вентилирования представляет собой сбалансированное объединение приточного и вытяжного видов очистки воздуха. Принцип устройства простой и базируется на нагнетании свежего воздуха извне с одновременным отводом такого же объема загрязненного воздуха.

К недостаткам приточно-вытяжной вентиляции относится:

Но эти особенности запросто компенсируются теми преимуществами, которые дает приточно-вытяжная вентиляция. К неоспоримым достоинствам этой системы вентиляции можно отнести:

Приточная вентиляционная установка

Гораздо более эффективным вариантом решения вопроса вентиляции является монтаж приточной установки. Приточная вентиляторная установка представляет собой смонтированную в едином шумо- и теплоизолированном корпусе систему принудительного нагнетания, фильтрации и очистки воздуха. Мощность вентилятора в такой установке ограничена только потребностями потребителя, установка монтируется на лоджии или в любом подсобном помещении. Нередко в том же корпусе установлена система подогрева воздуха с помощью электрического калорифера, что в значительной степени решает проблему вентиляции помещений в осенне-зимний период. Кроме того, приточная вентиляторно-калориферная установка является дополнительным источником тепла, наряду с основной системой отопления.

Некоторые модели приточных вентиляторных установок, помимо системы нагреваи очистки воздуха, оснащены также функциями увлажнения, ионизации и обеззараживания (ультрафиолетовая дезинфекция).

Использование приточной вентиляторной установки требует значительных материальных вложений: необходим монтаж системы вентиляционных воздуховодов и решеток либо анемостатов, через которые будет осуществляться распределение очищенного и подогретого воздуха от установки в жилые и технические помещения. Поэтому монтаж приточной установки и воздуховодной системы организуют, как правило, в ходе капитального ремонта либо на этапе строительства.

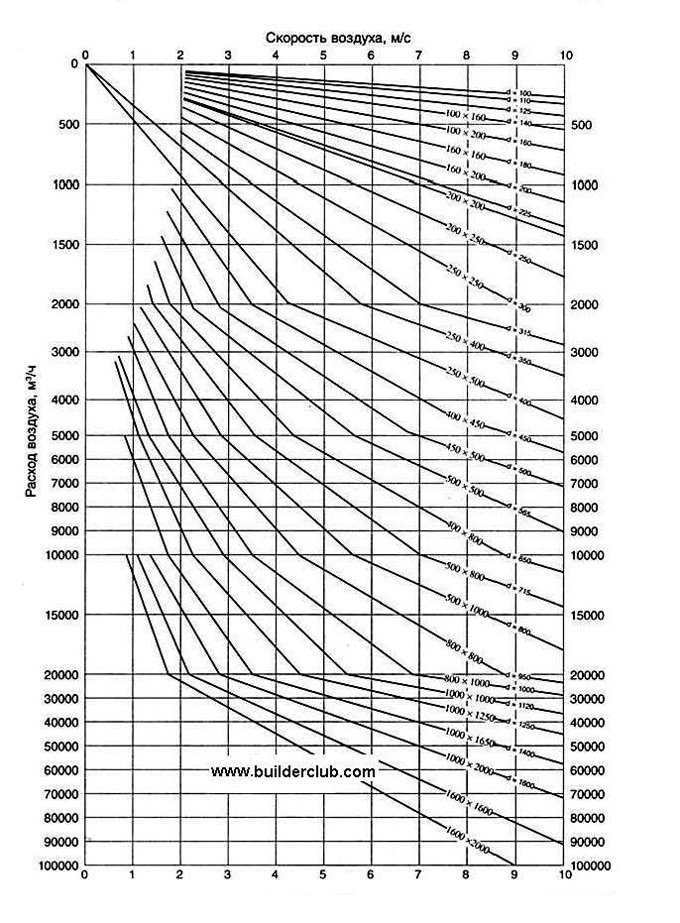

Также следует учесть, что чем больше диаметр воздуховода, тем меньше его шумность при том же количестве пропускаемого воздуха. Практика показывает, что наименьшей шумностью обладают воздуховоды прямоугольного сечения с отношением сторон 3:1. Также важен выбор площади сечения воздуховода. Выбрать воздуховод нужного размера можно с помощью таблицы:

             таблица размеров

По вертикальной шкале выбираем расход воздуха – объем воздуха, который должен будет пропускать воздуховод в единицу времени (м3/ч). По горизонтальной шкале выбираем скорость движения воздуха по воздуховоду. Чем больше скорость, тем меньший размер воздуховода понадобится, но тем больший шум будет производиться движением воздуха. Допустимый для жилого помещения уровень шума обеспечивается при движении воздуха со скоростью, не превышающей 3м/с. Для магистральных воздуховодов допускается скорость движения воздуха до 5 м/с.

Пересечение линий, отложенных от выбранных значений на вертикальной и горизонтальной шкале, укажет на кривую, показывающую воздуховод какого диаметра либо размеров сторон (для воздуховодов с прямоугольным сечением) нам подойдет.

Например, для магистрального воздуховода, обеспечивающего движение воздуха со скоростью 5м/с и производительностью 360 м3/ч, оптимальным будет круглый воздуховод диаметром 150мм либо прямоугольный размером 100х200мм.

«Вписать» в интерьер воздуховод большого диаметра без капитального ремонта помещения в целом (в частности, подготовки специальных ниш) практически невозможно.

Приточно-вытяжная установка с рекуперацией

Одним из основных недостатков схемы вентиляции с применением приточной установки является увеличение расхода энергии на обогрев помещения. Увеличение кратности воздухообмена приводит к тому, что прогретый воздух, не успев отдать свое тепло, уходит через вытяжные отверстия. Чтобы не платить за обогрев вентиляционной шахты применяют приточно-вытяжные вентиляторные установки с функцией рекуперации.

Суть принципа рекуперации состоит в следующем: приток и вытяжка воздуха совмещаются в одном блоке, при этом с помощью специальной камеры-рекуператора осуществляется активный теплообмен между потоками поступающего снаружи и удаляемого изнутри воздуха. В результате значительная часть тепла снова возвращается в помещение вместе с потоком вновь поступающего воздуха.

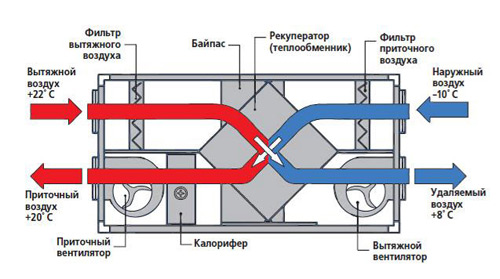

Схема устройства приточно-вытяжной установки с рекуператором

Разумеется, приточно-вытяжной рекуператорный блок обладает всеми теми функциями (фильтрация, очистка, обогрев), что и приточная вентиляторная установка. Устройство рекуператора таково, что от одного потока воздуха другому передается только тепло, а не запахи, испарения, загрязнения и т.д.

Приточно-вытяжная вентиляция в квартире с системой подогрева и рекуперации воздуха является наиболее совершенным решением вопроса общеобменной вентиляции. Несколько большая стоимость относительно простой приточной установки быстро окупается за счет высокого уровня сбережения энергии на обогрев помещения. Еще более повысить эффективность и уровень экономии поможет блок автоматического контроля, включающий в себя термостатические датчики контроля температуры, таймеры, а также системы предупреждения о перегрузке двигателя и загрязнении фильтра.

Независимо от выбора типа, общая схема вентиляции должна соответствовать следующим правилам:

Представленная информация об ассортименте и устройстве различных устройств приточно-вытяжной вентиляции будет полезна при выборе схемы вентиляции вашего жилья.

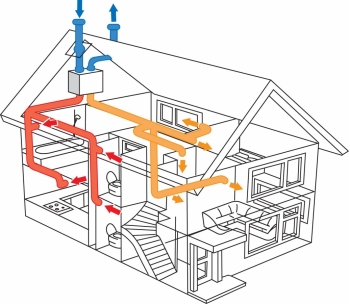

Устройство приточно-вытяжных систем вентиляции

Устройство приточно-вытяжных систем вентиляции

Типичная приточно-вытяжная вентиляционная система включает в себяследующие элементы:

  1. воздухозаборный узел (раструб, регулирующий клапан, решетка). Подача воздуха регулируется клапаном или компрессором;
  2. фильтры очистки воздуха;
  3. узел подогрева поступающего воздуха;
  4. приточный воздуховод (трубы квадратного или круглого сечения, соединяемые в раструб и подающие воздух в проветриваемое помещение);
    приточные вентиляционные каналы (для подачи подогретого чистого воздуха. Сюда могут монтироваться фильтры, в том числе и шумопоглащающие);
  5. рекуператор (если предусмотрен в данной системе);
  6. вытяжные вентиляционные каналы (для отвода отработанного воздуха, встраиваются в стены или потолки);
  7. вытяжной воздуховод;
  8. компрессор (создает напор в приточных и разряжение в вытяжных каналах);
  9. выпускные трубы (сброс отработанного воздуха за пределы помещения);
  10. блок управления (регулирует процесс воздухообмена и настраивает его характеристики в соответствии с определенным запросом).
