Вентиляционные установки для бассейнов

• Нормы, требования и рекомендации к системам вентиляции бассейнов
• Особенности приточно-вытяжной вентиляции для бассейна
• Приточно-вытяжная установка с осушителем/тепловым насосом
• Приточно-вытяжная установка с рекуператором и осушителем / тепловым насосом
• Выбор типа вентиляционной установки

Вентиляция в бассейне частного дома или в общественном бассейне также важна, как и в доме, квартире, коттедже или складском помещении. На нее возлагают две основные задачи: организация воздухообмена для создания благоприятного микроклимата в помещении и снижение влажности воздуха во избежание духоты, выпадения конденсата и дискомфорта.

Излишняя влажность не только негативно сказывается на самочувствии посетителей, но и портит материалы (сталь ржавеет, несущие и ограждающие конструкции размокают или покрываются грибком). Если влажность достигает 80%, то на стенах и окнах появляется конденсат, который будет стекать на пол. В случае, если вовремя его устранять, то появится неприятный запах, плесень и грибок. В результате уже через несколько сезонов бассейн будет непригоден к дальнейшей эксплуатации и будет требовать капитального ремонта.

Если систему вентиляции в доме можно временно отключить (например, в случае отъезда), то в бассейне она должна функционировать бесперебойно. Вентиляция бассейна в доме должна способствовать осушению воздуха, а также обеспечивать приток свежих воздушных масс и удалению отработанного теплого воздуха и неприятных запахов.

Нормы, требования и рекомендации к системам вентиляции бассейнов

Прежде, чем приступать к проектированию помещения для бассейна и выбору оборудования для системы вентиляции частного бассейна, нужно познакомиться с нормами и требованиями, которые предъявляются к бассейнам. Согласно СанПиН 2.1.2.1188–03 и СНиП 2.08.02–89, к бассейнам выдвигают ряд следующих требований:

• температура воды должна быть в пределах от +26°С до +29°С;
• температуру в помещении нужно поддерживать на уровне +27…+31°С (на 1-2 градусы больше, чем воды);
• влажностные характеристики должны колебаться от 50% до 65 %;
• воздухообмен на 1 человека в час – не менее 80 куб. м;
• подвижность воздушных масс в рабочей зоне - не менее 0,2 м/с;
• концентрация хлора в воздухе – не более 0,1 мг/куб.м.


Стоит отметить, что европейские стандарты немного отличаются от российских. Так, в Европе в частных бассейнах рекомендуют придерживаться влажности в пределах 45-50%, а температура воды должна составлять +25…+27°С.

Частный бассейн будет хорошо функционировать, если он расположен в отдельном одноэтажном здании, в которое можно попасть только через одну дверь. Это позволит избегать сквозняков. Площадь зеркала бассейна не должна быть меньше 18 кв. м. и больше 50 кв.м., а высота от 4 до 6 м. Также нужно учесть ширину дорожек вокруг бассейна – они должны быть в диапазоне от 1 до 3 м.

Осушители воздуха – обязательная составляющая системы вентиляции бассейна

Проблема переувлажнения является самой актуальной для любого бассейна, так как температурные показатели воды и воздуха отличаются. Частично решить эту проблему помогут осушители воздуха. Сегодня этого оборудования на рынке предостаточно, и отличаются они не только по производительности, но и цене.

При выборе осушителя в первую очередь нужно обращать внимание на объем всего помещения. Осушитель за один час работы должен пропускать в три раза больше воздуха, чем объем помещения бассейна.

Наиболее распространенными являются настенные осушители, работа которых направлена только на устранение излишней влажности. Более функциональными являются канальные осушители, которые кроме своей непосредственной функции обеспечивают приток свежих воздушных масс. Но лучше выбирать приточно-вытяжные установки с встроенными осушителями. Хотя их покупка обойдется дороже, но они энергетически выгодные и быстро себя окупают.

Обойтись без осушителя можно только в тех случаях, если:

• на протяжении одного часа воздух полностью обновляется 5 и более раз;
• площадь водного зеркала не очень большая;
• бассейн не очень часто используется;
• зеркало воды закрывается специальными жалюзи во время простоя.

*ВАЖНО! Необходимо использовать какое-либо приспособление для закрытия зеркала воды в то время, когда бассейном не пользуются – это сильно снижает необходимость постоянной работы системы вентиляции и осушения на максимальном режиме, что снижает затраты электроэнергии и износ оборудования.

Особенности приточно-вытяжной вентиляции для бассейна

Воздух насыщается углекислым газом, хлором и другими продуктами, которые нужно обязательно удалять. Эту проблема решается путем установки хорошей приточно-вытяжной системы и современного осушителя. При этом важно исключить образование сквозняков, поэтому свежие воздушные массы должны подаваться в рабочую зону равномерно.

Чтобы система вентиляции плавательного бассейна в полной мере справлялась с возложенными на нее функциями на этапе планирования нужно учитывать такие параметры:

•  площадь помещения;
•  площадь водяного зеркала;
•  предъявляемые к температуре и влажности параметры;
•  ежедневное количество посетителей и режим использования;
•  типы аттракционов (если они есть);
•  тип перелива бассейна.

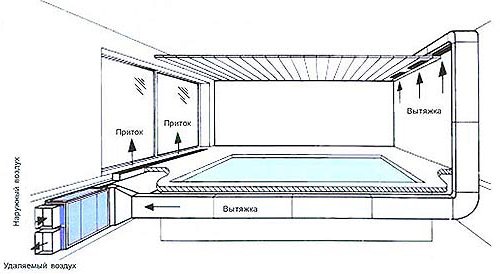

Кроме того, на этапе проектирования вентиляции в частном бассейненужно стремиться к достижению следующих принципов:

• влажный воздух  (он более легкий, чем сухой) нужно удалять с верхней зоны;
• площадь решеток для вентиляции должна обеспечивать необходимую скорость движения воздушных масс;
• в основе вентиляции бассейна должен реализоваться принцип вытеснительной вентиляции;
• отдельно вытяжная вентиляция в бассейне, как и приточная не может обеспечить комфортный уровень влажности, поэтому нужно прибегать к комбинированию приточно-вытяжных установок с осушителями.

Приточно-вытяжная установка с осушителем/тепловым насосом

Принцип ее работы в том, что испаритель размещается в приточном канале, а конденсатор осушителя - в вытяжном канале, в результате чего теплые воздушные массы нагревают конденсатор, а компрессор передает тепло в испаритель для нагрева приточных воздушных масс.

Приточно-вытяжная установка с рекуператором и осушителем / тепловым насосом

Принцип работы этой установки схожий с предыдущей, но она намного эффективнее в плане потребления электроэнергии. Приточно-вытяжная установка с функцией  рекуперации тепла способна обеспечить оптимальный воздухообмен в помещении бассейна. Устранение неприятного запаха и теплого воздуха осуществляется путем его замены свежими воздушными массами, а рекуператор, который встроен в установку, позволяет сэкономить электроэнергию, так как тепло отработанных воздушных масс он использует на обогрев холодного воздуха. Вместе с тем, благодаря такой конструкции теплые и холодные воздушные массы не смешиваются, а компрессор осушителя нужно будет включать в тех случаях, когда необходимо снизить влажность.



Таким образом, применение приточно-вытяжной вентиляции для бассейна с рекуператором и встроенным осушителем позволяет поддерживать невысокую относительную влажность, исключать дискомфорт, выпадение конденсата. Кроме того, такое оборудование наиболее экономично.

Выбор типа вентиляционной установки

Для начала определим подходящий тип вентустановки. Выбирать мы будем из пяти вариантов:

• Pool Mix — вентиляционная установка с регулируемым подмесом наружного воздуха.
• Pool DH VF — вентиляционная установка с осушителем воздуха и регулируемым подмесом наружного воздуха.
• Aqua Pool DH — приточно-вытяжная установка с холодильной машиной (тепловым насосом и, опционально, охладителем / осушителем).
• Aqua Pool RP — приточно-вытяжная установка с рекуператором (без осушителя).
• Pool Pro — приточно-вытяжная установка с рекуператором и холодильной машиной.

Остальные типы вентиляционных установок применяются гораздо реже и используются в тех случаях, когда ни один из этих вариантов по каким-либо причинам не подходит.

Теперь поясним, почему мы не включили в этот список распространенные и недорогие технические решения: автономный осушитель с приточной установкой и канальный осушитель с фиксированным подмесом наружного воздуха. Вообще говоря, автономные осушители создавались для другого применения: снижения влажности в сырых прохладных помещениях (складах, подвалах и т. п.) и для этих целей они подходят идеально. В бассейнах же их стали использовать, когда специализированных технических решений просто не существовало или же они были чрезмерно дороги. Если сравнить традиционные осушители воздуха с современным оборудованием для вентиляции бассейна, то у осушителей обнаруживается целый ряд недостатков:

• Отсутствие регулировки притока. Осушитель с фиксированным притоком наружного воздуха или приточная установка, работающая совместно с автономным осушителем, подают в помещение только минимально необходимое количество свежего воздуха. Причина в том, что зимой на нагрев воздуха затрачивается много энергии, поэтому его подачу ограничивают на уровне, требуемым по санитарным нормам. Эта особенность не позволяет осушать воздух ассимиляцией влаги в теплый период года.
• Низкая энергоэффективность конденсационного осушения. Одна из основных задач системы вентиляции — осушение воздуха в бассейне. Делать это можно ассимиляцией влаги или конденсационным осушением. В первом случае энергия затрачивается на нагрев приточного воздуха, во втором — на осушение воздуха в помещении. При этом для нагрева воздуха используется тепловая энергия (газовый котел, центральное отопление), а для осушения — электричество. Электрическая энергия обходится значительно дороже тепловой, кроме того, выделенная для обслуживания бассейна электрическая мощность обычно ограничена. Разница в стоимости осушения этими методами будет особенно заметна летом и в межсезонье, когда воздух почти не нужно нагревать, и осушение ассимиляцией можно выполнять с низкими энергозатратами.
• Перегрев воздуха в помещении. Снижение влажности воздуха с помощью традиционного осушителя приводит к перегреву воздуха в помещении. Связано это с тем, что избыточное тепло, выделяемое при работе компрессора, поднимает температуру воздуха на выходе осушителя на 3–5°С. Другими словами, осушитель работает как обогреватель, постоянно нагревая циркулирующий через него воздух и создавая в теплый период года некомфортные условия.

Думаем, уже понятно, почему мы не рекомендуем использовать для обслуживания помещений бассейнов традиционные осушители воздуха, и теперь мы можем перейти к описанию современного специализированного оборудования.

Вентиляционная установка Pool Mix

Это самая простая и недорогая серия. Модели Pool Mix комплектуются камерой смешения и клапаном с пропорциональным управлением, позволяющим регулировать соотношение приточного и рециркуляционного воздуха. Осушение воздуха производится только ассимиляцией влаги, поэтому эти вентустановки не подходят для регионов с теплым и влажным климатом. Для работы необходима отдельная система вытяжной вентиляции.

Вентиляционная установка Pool DH VF

Эта серия похожа на традиционные канальные осушители с подмесом наружного воздуха, но лишена их недостатков. В чем же их различия?

• Серия Pool DH VF имеет более высокую энергоэффективность за счет регулируемой подачи наружного воздуха:
  • Зимой в помещение подается минимальное количество наружного воздуха в соответствии с санитарными нормами. Это позволяет сократить энергозатраты на его подогрев.
  • Летом установка работает в режиме прямотока с подачей в помещение до 95% наружного воздуха. Благодаря этому осушение воздуха выполняется ассимиляцией влаги с низкими энергозатратами, компрессор же включается только в случае избыточного содержания влаги в наружном воздухе.
  Регулирование объема подачи наружного воздуха производится с помощью внешних клапанов с пропорциональным управлением. Переключение режимов Зима и Лето выполняется автоматически по датчику температуры наружного воздуха. Соотношение приточного и рециркуляционного воздуха настраивается с пульта управления для каждого из режимов.
• Возможность охлаждения приточного и рециркуляционного воздуха при жаркой погоде. Если оснастить эту модель выносным воздушным конденсатором (опция CE), то избыточное тепло будет сбрасываться в окружающую среду. Это позволит эффективно охлаждать подаваемый в помещение воздух при любой температуре наружного воздуха. Переключение между режимами Осушение и Охлаждение производится автоматически.
• Ручное (с пульта или отдельного выключателя) и автоматическое (по таймеру или датчику движения) переключение между Рабочим и Дежурным режимами. Частные бассейны большую часть времени не эксплуатируются, поэтому на это время очень важно переводить систему вентиляции из Рабочего режима в экономичный Дежурный режим. В этом режиме снижается скорость вентилятора и отключается подача наружного воздуха (при желании можно настроить периодическое проветривание помещения по таймеру). Поскольку во всех моделях используется электронно-коммутируемые вентиляторы EBMPapst серии EC, при снижении скорости вентилятора пропорционально снижается и его энергопотребление (у традиционных асинхронных вентиляторов со снижением скорости падает их КПД). Автоматика осушителя может синхронно управлять вытяжным вентилятором сигналом 0–10 вольт.
• Вентустановку можно укомплектовать водяным или электрическим нагревателем для поддержания заданной температуры на выходе или в помещении (воздушное отопление). При этом установка может работать с энергосберегающими котлами, которые меняют температуру теплоносителя в зависимости от внешних условий. Например, эффективность конденсационного котла достигает максимума при температуре подачи 40°С. Если при такой температуре осушителю не будет хватать тепловой энергии, он подаст сигнал для переключения котла на более высокую температуру теплоносителя.
• CAV режим работы вентилятора. В этом режиме вентилятор обеспечивает постоянный расход воздуха, автоматический компенсируя возрастающее падение давление на засоренном фильтре. Эта функция улучшают энергетические показатели вентустановки, облегчают её настройку и пуско-наладку.
• Возможность подогрева воды в бассейне за счет избыточного тепла, выделяемого при осушении и охлаждении воздуха (опция PH).

Необходимо отметить, что для создания полноценной системы вентиляции на базе Pool DH VF требуется дополнительно установить вытяжной вентилятор и клапаны с пропорциональным регулированием. Если объединить все эти элементы в одном корпусе, то мы получим приточно-вытяжную установку с холодильной машиной Aqua Pool DH.

ПВУ с холодильной машиной Aqua Pool DH

Для создания полноценной системы вентиляции на базе Aqua Pool DH не требуется дополнительного оборудования. Другим преимуществом этой серии, по сравнению с осушителем Pool DH, является возможность нагрева воздуха с помощью теплового насоса. Опции для охлаждения воздуха позволяют использовать Aqua Pool DH в регионах с жарким и влажным климатом.

Итак, рассмотренные серии с холодильной машиной позволяют создать достаточно экономичную в эксплуатации систему вентиляции для помещения бассейна. Но можно ли еще больше снизить энергопотребление системы? Да, если использовать приточно-вытяжную установку с рекуператором Aqua Pool RP.

ПВУ с рекуператором Aqua Pool RP

Приточно-вытяжная установка Aqua Pool RP комплектуется противоточным полипропиленовым рекуператором с эффективностью 60–70% (под заказ возможно изготовление рекуператора с эффективностью до 90%). Рекуператор позволяет нагревать приточный воздух за счет тепла вытяжного потока, поэтому такие модели потребляют меньше энергии, чем осушители Pool DH, что особенно актуально для регионов с умеренным и холодным климатом. Если температура наружного воздуха на длительное время опускается ниже -20°С, рекомендуется использовать преднагреватель (опции PE и PW).

Из особенностей Aqua Pool RP можно отметить их бóльшие габариты, чем у Pool DH и Aqua Pool DH. Кроме того из-за наличия рекуператора они выполняются только в напольном исполнении, в то время как серии Pool DH и Aqua Pool DH до 2700 типоразмера могут быть изготовлены в компактном подпотолочном исполнении.

Aqua Pool RP не имеет холодильной машины и не подходит для регионов с жарким климатом, поскольку не может охлаждать воздух. Если же вам требуется вентиляционная установка с максимальной энергоэффективностью, способная работать в любых климатических условиях, выбирайте Pool Pro.

ПВУ с рекуператором и холодильной машиной Pool Pro

Серия вентустановок Pool Pro разработана для обеспечения комфортного микроклимата в помещениях бассейнов при любых погодных условиях с минимально возможным расходом энергии. Для регионов с жарким и влажным климатом разработаны опции, позволяющие эффективно охлаждать воздух в помещении при любой температуре наружного воздуха.

Серия Pool Pro имеет дополнительные функции автоматики, улучшающие энергетические показатели вентустановок:

• Автоматический сдвиг уставки температуры воздуха в помещении в зависимости от температуры воды (опция WT). Это позволяет минимизировать испарение влаги с поверхности бассейна для экономии энергии на осушении воздуха.
• Автоматический сдвиг уставки влажности воздуха в помещении в зависимости от температуры наружного воздуха. Зимой влажность не должна быть слишком высокой, чтобы исключить образование конденсата на холодных поверхностях, летом же холодных поверхностей нет, поэтому в целях экономии энергии допускается более высокая относительная влажность воздуха.
• Плавная регулировка подачи наружного воздуха. Приточно-вытяжные установки серии Pool могут подавать в помещение ровно столько сухого наружного воздуха, сколько нужно для поддержания заданной влажности воздуха в помещении (но не ниже санитарной нормы). Это минимизирует энергозатраты на осушение воздуха путем ассимиляции влаги.

Итак, теперь вы можете выбрать подходящую серию вентиляционной установки. Отметим, что описываемые серии оборудования комплектуются цифровой автоматикой JetLogic со всеми необходимыми датчиками и пультом управления с цветным сенсорным дисплеем.
