Вентиляция жилых зданий

- Нормативные требования
- Как это работает
- Нарушение работы систем естественной вентиляции многоэтажных жилых зданий
Нормативные требования
Актуальные СНиП на вентиляцию жилых зданий — 2.04.05-91 «Отопление, вентиляция и кондиционирование» и 2.08.01-89 «Жилые здания».
Для удобства читателя сведем ключевые требования документов воедино.
Температура
Для жилой комнаты она определяется температурой наиболее холодной пятидневки в году.
- При ее значении выше -31С в комнатах необходимо поддерживать как минимум +18С.
- При температуре самой холодной пятидневки ниже -31С требования несколько выше: в комнатах должно быть не менее +20С.
Для угловых комнат, имеющих как минимум две общих стены с улицей, нормы на 2 градуса выше — +20 и +22С соответственно.

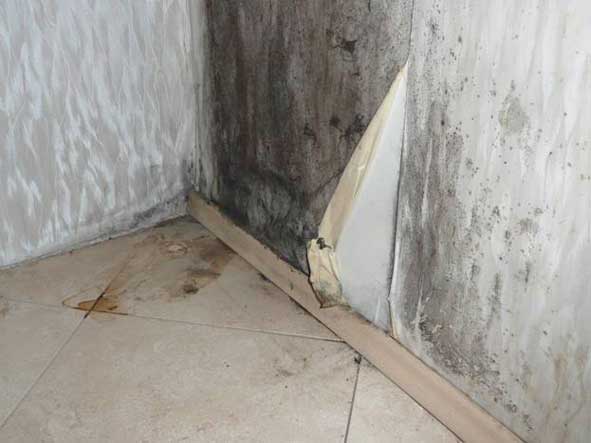

Полезно: вариативность требований связана с тем, что при низких температурах и увеличении теплопотерь точка росы (точка в толще ограждающей конструкции, где начинается конденсация водяного пара) смещается в сторону внутренней поверхности. Указанные температуры исключают промерзание стены.

Для санузлов минимальное значение температуры составляет +18С, для ванных и душевых — +24.
Воздухообмен
Каковы нормы вентиляции жилых помещений (точнее, скорость воздухообмена в них)?
Помещение | Минимальный воздухообмен |
Жилая комната | 3 м3/час на 1 м2 площади |
Кухня | 60 м3/час для электроплит и 90 м3/час для газовых плит |
Ванная, туалетная комната | 25 м3/час |
Совмещенный санузел | 50 м3/час |
Дополнительные требования
Какие еще требования и рекомендации можно найти в СНиП на отопление и вентиляцию жилых зданий?
- Схема вентиляции может предусматривать воздухообмен между отдельными помещениями. Проще говоря, можно организовать вытяжку в кухне, а приток воздуха — в спальне. Собственно, документ конкретизирует рекомендацию: вытяжную вентиляцию следует предусматривать в кухнях, санузлах, ванных, туалетах и сушильных шкафах.

- Вентиляция квартиры должна присоединяться к общему вентканалу не ниже чем в 2 метрах от уровня потолка. Инструкция призвана минимизировать вероятность опрокидывания тяги в ветреную погоду.
- При использовании отдельных помещений в жилом доме для общественных нужд они снабжаются собственной системой вентиляции, не связанной с общедомовой.
- При температуре самой холодной пятидневки ниже -40С для трехэтажных и более высоких зданий допускается оборудование приточной вентиляции системами подогрева.
- Газовые котлы и колонки со сбросом продуктов сгорания в общую вентиляцию допускается устанавливать лишь в зданиях не выше пяти этажей. Твердотопливные котлы и водонагреватели и вовсе могут быть установлены лишь в одно- и двухэтажных зданиях.
- Приточный воздух рекомендуется подавать в помещения с постоянным пребыванием людей. Что, собственно, опять-таки приводит нас к уже упомянутой схеме: приток воздуха через жилые комнаты и вытяжка через кухню и санузел.
Как это работает
Итак, мы изучили базовые требования к вентиляции жилых помещений. А как реализуется вентиляция в многоквартирных и частных домах?
Многоквартирные здания
Традиции

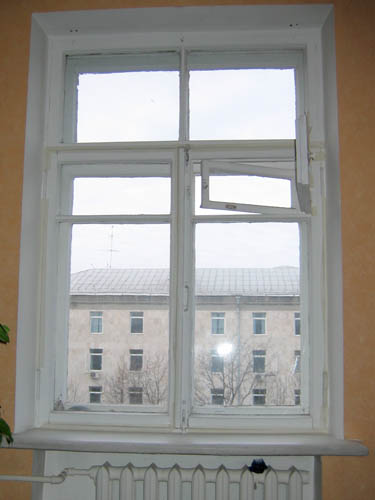

Традиционная для России и всего постсоветского пространства схема — естественная вентиляция, которая для воздухообмена использует разницу в плотности между теплым и холодным воздухом. Теплый вытесняется в верхнюю часть помещения и оттуда в вентканал; приток холодного в домах советской постройки обеспечивался за счет форточек для проветривания и неплотно пригнанных деревянных рам.

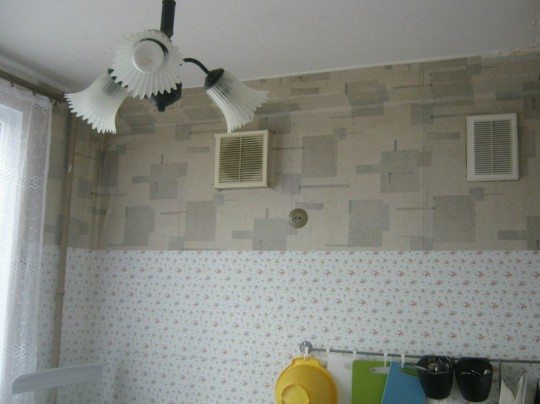

Вытяжная вентиляция оборудовалась по уже упомянутой схеме: в ванных, туалетах и в кухнях. Комнаты вентилировались приточным воздухом.
Поскольку собственный вертикальный вентканал для каждой квартиры — роскошь, непозволительная в многоэтажках, вентиляционные системы отдельных квартир стали объединяться вертикальными шахтами.

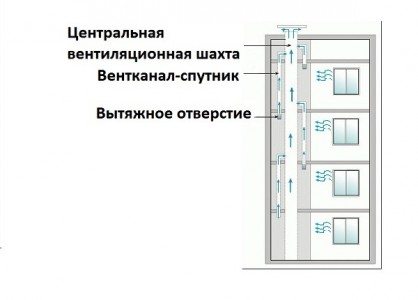

Шахты объединялись горизонтальным каналом, имеющим вывод на крышу и снабженным зонтом, защищающим его от осадков; отвод на каждую квартиру снабжался коротким вертикальным каналом — спутником, который предотвращал воздухообмен между квартирами.

В чем достоинства такой схемы:
- Простота строительства и, как следствие, минимальные инвестиционные затраты.

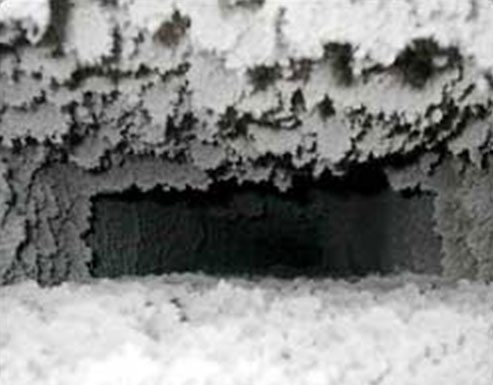

- Минимальные эксплуатационные расходы. В сущности, они сводятся лишь к редкой прочистке засорившихся вентканалов. Причина засорения — копоть от газовых плит и, реже, нарушения при строительных работах.

- Приток в помещение свежего воздуха непосредственно с улицы, без необходимости какой-либо промежуточной обработки.
Разумеется, не обошлось и без недостатков.
- На верхних этажах напор, обеспечивающий работу вентиляции, минимален. Отсюда — нередкие случаи пресловутого опрокидывания тяги в ветреную погоду.
- Длинный канал с шершавыми стенками (традиционные материалы шахты и отводов в квартиры — кирпич и бетон) обеспечивает высокое аэродинамическое сопротивление, снижающее эффективность вентиляции.
- Каналы зачастую негерметичны: для соединения их элементов используется цементный раствор, имеющий обыкновение выкрашиваться. Подсос воздуха дополнительно снижает тягу.
Современность

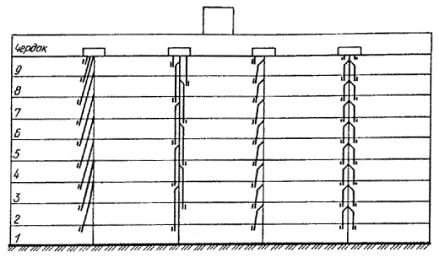

В последнее время при строительстве новых зданий все чаще реализуется схема с теплым чердаком. Как она выглядит?
Горизонтальные каналы, объединяющие несколько шахт, ушли в прошлое. Вместо них весь чердак превратился в камеру статического давления.

Важно: благодаря стабилизации высокой температуры в чердачном помещении решается одна из основных проблем верхнего этажа — холодный потолок. Как следствие, снижаются требования к отоплению.
Шахты объединены с горизонтальными отводами в единый блок промышленного изготовления. Тем самым минимизируется количество потенциально негерметичных соединений.
Выпуск из чердака устанавливается в каждой секции дома. Его объединение с машинным отделением лифта позволяет без нарушения архитектурного облика дома увеличить высоту выпуска до 2 метров от уровня кровли, тем самым дополнительно увеличивая тягу.

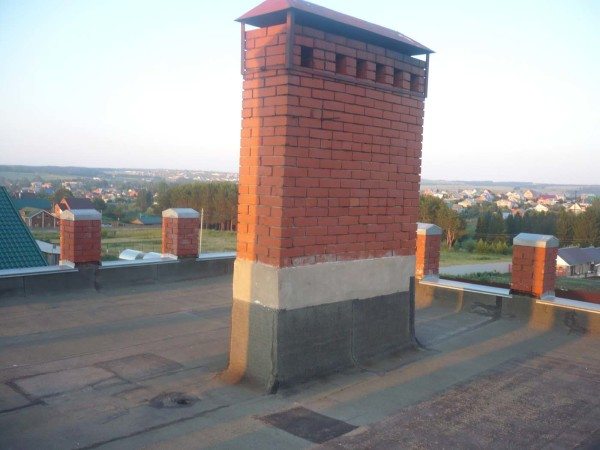

Зонты, защищающие шахты от попадания дождя и снега, ушли в прошлое: они вызывали некоторое падение тяги. Вместо них в основании шахты устанавливается поддон со стоком в канализацию.

Открывающаяся на крышу шахта приобрела квадратное сечение, что улучшило тягу в ветреную погоду вне зависимости от направления ветра.

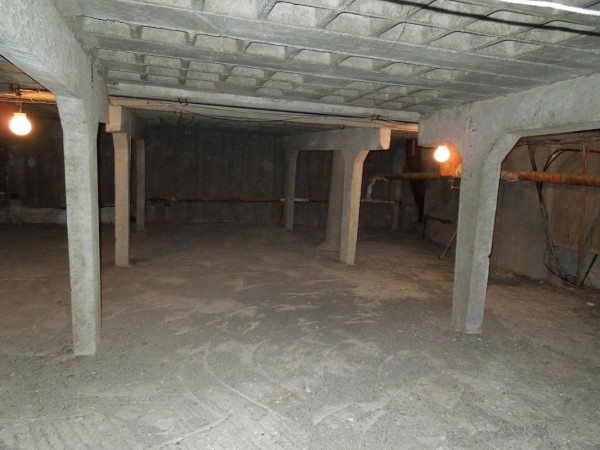

Чердак, собранный из железобетонных плит, стал делиться на секции.
Тем самым решены две проблемы:
- Потоки воздуха из разных подъездов не могут смешиваться. Их смешение при определенных условиях могло привести к тому, что тяга в одном канале усиливалась бы за счет другого канала.
- Были соблюдены актуальные правила пожарной безопасности: несгораемая перегородка способна предотвратить распространение горячих продуктов сгорания при пожаре.
Что в результате?
- Работа вентиляции в целом стала более стабильной, независимой от силы и направления ветра.
- Аэродинамическое сопротивление канала-спутника увеличилось с 1 — 1,5 до 6 — 9 Па, что сделало воздухообмен в квартирах менее зависимым от этажа.

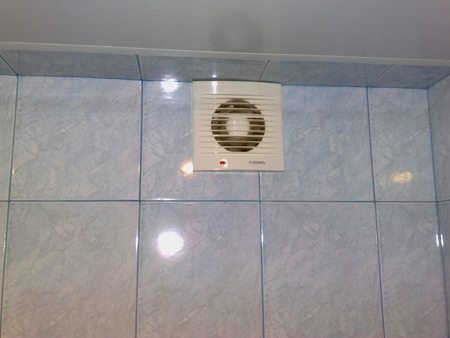

Нюанс: на двух верхних этажах тяга все-таки может оказаться недостаточной, поскольку каналы — спутники необходимой высоты просто-напросто негде разместить. Проблема полностью решается установкой в квартирах вытяжных вентиляторов: в этой схеме их работа уже не может привести к тому, что отработанный воздух из одной квартиры будет попадать в другую.

Принудительная вытяжка
Главная проблема любой схемы естественной вентиляции — ее зависимость от силы ветра.
Решение этой проблемы вполне очевидно:
- Аэродинамическое сопротивление шахты искусственно занижается (например, установкой регулируемых клапанов).
- Шахта снабжается радиальным вентилятором с системой шумоподавления.
Цена возросшей эффективности — некоторое увеличение эксплуатационных расходов и инвестиционной стоимости проекта.
Зарубежный опыт
Довольно любопытная схема вентиляции реализуется в многоквартирных домах немецкими строителями.
- Вытяжная вентиляция организуется через кухню и совмещенный санузел.

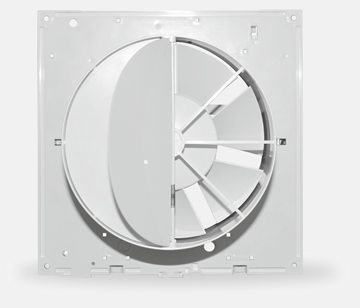

- Воздухозабор представляет собой общий канал, открывающийся в помещение несколькими небольшими отверстиями по его периметру и центральным клапаном, снабженным соленоидом и возвратной пружиной. Воздуховод имеет повышенное аэродинамическое сопротивление и камеру для глушения звука.

Как это работает:
- В дежурном режиме вытяжка осуществляется в ограниченном объеме.
- При включении света в санузле или принудительной подаче питания на кухонный клапан пропускная способность воздухозабора резко увеличивается; кроме того, включается принудительная вентиляция.
Частное домостроение
Понятно, что для одноквартирных домов нет какой-либо общей схемы вентиляции: проект составляется под конкретное строение. Автор позволит себе поделиться собственными соображениями, подкрепленными опытом монтажа вентиляции в своем доме.
Выбор схемы

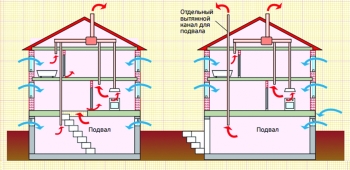

Выбор остановился на вытяжной вентиляции с принудительным побуждением и естественным притоком воздуха через подвал.
Мотивов было несколько.

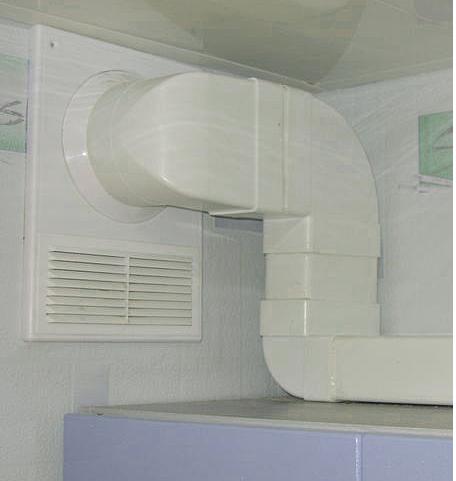

- Вытяжная вентиляция подразумевает прокладку одного канала. Приточно-вытяжная — двух, что означает куда больший объем работ и ущерб для уже сделанного ремонта.

Стоит уточнить: в данном случае канал для отвода воздуха уже был. В этой роли выступил замаскированный строителями паз между ригелем, на который опирались плиты перекрытия, и наружной стеной. Нужно было лишь пробить отверстия для воздухозабора и организовать вытяжку на улицу.
- Расчет естественной вентиляции жилых зданий исключительно сложен; для этого используются либо сложные формулы, учитывающие много переменных, либо онлайн-калькуляторы, часто дающие недостоверный результат. У принудительной вытяжки производительность с минимальной погрешностью равна производительности вытяжного вентилятора.
- Воздухозабор из подвала (сухого и расположенного ниже уровня грунта) дал возможность сделать температуру приточного воздуха стабильной вне зависимости от погоды. Температура грунта ниже точки промерзания держится на уровне +10 — +14 градусов.

- Эксплуатационные расходы пренебрежимо малы. Приведем таблицу зависимости потребляемой вентилятором мощности от его производительности.
Производительность, м3/час | Потребляемая мощность, Вт |
110 | 13 |
200 | 25 |
300 | 35 |
Реализация
Реализация схемы своими руками потребовала минимального расхода времени и средств.
- Приток воздуха организован в жилых комнатах. Отверстия в полу закрыты решетками с сетками для защиты от насекомых.
- Вытяжные решетки установлены в гипсокартон, закрывающий канал между ригелем и стеной.
- Из канала на улицу пробито отверстие, в которое установлена вытяжная труба с канальным вентилятором и зонтиком для защиты от дождя и снега. Труба запенена и зашпаклевана; вентилятор снабжен выносным выключателем.
Общие расходы составили около 1500 рублей. Уровень влажности в доме стабилизировался на комфортном уровне; температура зимой при выключенном отоплении составляет не менее +12С.
Нарушение работы систем естественной вентиляции многоэтажных жилых зданий
Применение в массовом строительстве жилых зданий светопрозрачных конструкций с высокой герметичностью оконных притворов (в переплетах из ПВХ, клееной древесины, алюминия и др., с двумя или тремя контурами уплотнения, герметизацией стеклопакетов) обусловило появление ряда проблем, связанных с ухудшением качества воздуха в помещениях, повышением его относительной влажности, образованием плесени на отдельных конструкциях, повреждением отделки помещений и т. п., о чем неоднократно писалось на страницах различных специализированных изданий.
Необходимо отметить, что эти проблемы характерны не только для нашей страны. Появился даже специальный термин, характеризующий состояние параметров внутренней среды подобных зданий, – «синдром больных зданий». Но если в большинстве европейских стран повышение герметичности оконных блоков и, соответственно, снижение воздухообмена помещений рассматривалось, прежде всего, с позиций энергосбережения (сокращения энергозатрат на подогрев приточного воздуха) и в качестве компенсирующих мероприятий для притока воздуха предусматривались различного рода клапаны, системы приточно-вытяжной механической вентиляции, то в нашей стране переход на применение герметичных светопрозрачных конструкций проходил (и проходит) с несколько иной мотивацией (удобно, красиво, «без шума» и т. п.) и практически без какого-либо учета взаимосвязи с микроклиматом помещений и работой систем вентиляции. А зачастую и без элементарного понимания этой взаимосвязи.
В последние годы к вышеперечисленным проблемам добавилась еще одна – нарушение работы систем естественной вентиляции, проявляющееся в изменении направления движения воздуха в вытяжных вентиляционных каналах (так называемое, опрокидывание каналов) с поступлением в отапливаемые помещения наружного холодного воздуха. Последствия: понижение температуры стенок каналов, образование конденсата, изморози, наледей, вплоть до размораживания трубопроводов холодного водоснабжения. Что вызывает вполне закономерные претензии к строителям со стороны потребителей.
Следует отметить, что возможны и другие нарушения работы систем вентиляции, в частности, перетекание воздуха через вытяжные каналы между отдельными квартирами, поступление воздуха из теплого чердака в квартиры верхних этажей, опрокидывание вытяжных шахт и, соответственно, понижение температуры воздуха в теплом чердаке и др. Однако в данной статье рассматриваются именно случаи опрокидывания систем естественной вентиляции с вертикальными каналами (без теплого чердака) – с поступлением в квартиры по одному из вытяжных каналов наружного холодного воздуха.
Заключение
Надеемся, что наш миниатюрный обзор способов организации вентиляции окажется полезным читателю.
Как обычно, видео в этой статье содержит дополнительные тематические материалы. Успехов!
