Наша компания уже много лет занимается монтажом вентиляции. У нас есть большой опыт работы с крупными и мелкими клиентами. Мы сами разрабатываем проекты и занимаемся установкой системы вентиляции квартир, домов, офисов, магазинов, промышленных объектов. Мы выполняем все работы от начала и до конца. Специалисты нашей компании производят необходимые расчеты, подбирают оборудование и выполняют монтаж, как по типовым схемам, так и по индивидуальным проектам.

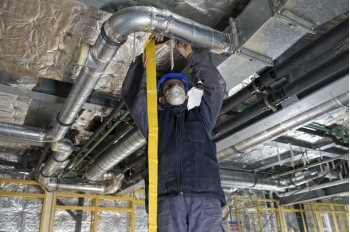

Этапы монтажа систем вентиляции
- Разрабатываются и согласуются с заказчиком проектные решения, монтажные схемы и т.д. Составляется график выполнения работ.
- Объект комплектуется оборудованием и материалами.
- Проводятся монтажные работы. На определенных этапах производятся испытания с подписанием актов проверки с представителями заказчиков.
- Проводятся пусконаладочные работы. Объект сдается в эксплуатацию с составлением исполнительной документации, актов, исполнительных схем и т.д. для предоставления их заказчику.
Монтаж систем вентиляции мы производим в строгом соответствии с документацией и с соблюдением графика работ.
Если необходимо проведение дополнительных работ, мы согласуем условия и сроки их выполнения.
Системы вентиляции и вентиляционное оборудование мы устанавливаем в зависимости от вида и назначения помещений.
Системы вентиляции
В настоящее время мы занимаемся установкой следующих систем вентиляции.
Приточная вентиляция. За счет приточной системы свежий воздух снаружи подается в помещение. При необходимости он увлажняется и очищается от пыли. Приток воздуха производится с помощью вентиляторов и воздуховодов. Приточная вентиляция применяется в промышленных и бытовых помещениях.
Вытяжная вентиляция. Вытяжная установка убирает из помещений отработанный воздух. Приток свежего воздуха происходит естественным путем: через окна и двери.
Вытяжная вентиляция бывает двух видов.
- Общая. Она осуществляется за счёт работы коллекторов, установленных по всему помещению. Они собирают отработанный воздух и доставляют его к вентиляторам, которые выводят его наружу.
- Местная. Отработанный воздух удаляется локально. Так, например, вытяжную установку располагают над станком, вырабатывающим вредные вещества. Вытяжные системы устанавливается в местах курения, санузлах, в производственных помещениях, в местах общественного питания.
Приточно-вытяжная вентиляция. Она состоит из приточных и вытяжных устройств. Отработанный воздух выводится наружу с помощью вентиляторов, а свежий воздух подается в помещение через специальные клапаны. Такой вид вентиляции применяется в помещениях с высокими санитарно-гигиеническими нормами: банях, саунах, больницах, бассейнах.
Приточно-вытяжная вентиляция для системы кондиционирования воздуха дополнительно оборудуется секцией, подключенной к холодильному устройству: чилеру, наружному блоку кондиционера и т.д.
Вентиляция может быть наборной и моноблочной.
- Наборные системы состоят из отдельных компонентов. Такая вентиляция устанавливается в отдельных помещениях: цокольных и технических этажах, в венткамерах.
- Моноблочные системы представляют собой единый блок со всеми необходимыми компонентами. Обычно их устанавливают на балконах, в технических помещениях, за фальшпотолком.
Вентиляционное оборудование
Вентиляционное оборудование зависит от назначения и особенностей помещений. Вентиляционные системы промышленных зданий осуществляются на основе воздуховодов и мощных вентиляторов различных типов. Иногда там устанавливаются устройства местной вентиляции отдельных агрегатов.
Наиболее сложная по составу – приточная вентиляция. Она состоит из воздухозаборных решеток, воздушного клапана, фильтра, вентилятора, калорифера, воздуховодов, шумоглушителя, распределителей воздуха, автоматических систем управления.
Свяжитесь с нами. Мы проконсультируем, расскажем какой тип вентиляции вам подойдем и прикинем стоимость. Замерщик на объект выезжает бесплатно.

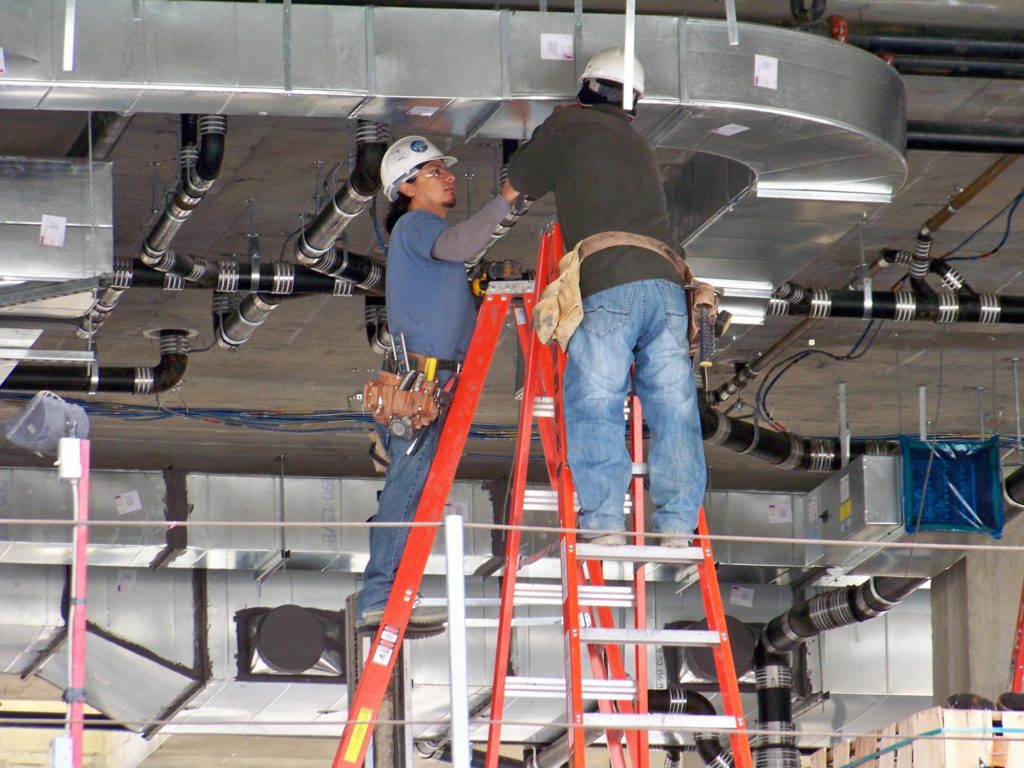

Крепление воздуховодов
На сегодняшний день крепления воздуховодов должны выполняться согласно СНиП 3.05.01-85: для неизолированных горизонтальных круглых воздуховодов диаметром до 400 мм и прямоугольных с большей стороной до 400 мм – через 4 м, для бóльших размеров – через 3 м. Следует отметить, что указанный СНиП 1985 года. За это время широкое применение в системе вентиляции воздуха получили спиральнонавивные воздуховоды, которые по сравнению с прямошовными имеют более высокую жесткость самого воздуховода и соединения (ниппельного/муфтового), что позволяет для диаметра до 500 мм производить крепления через 6 м.
Однако когда речь идет о креплении фланцевых воздуховодов соблюдение СНиП обязательно, так как мы имеем другой вес плети и крепление воздуховода к фланцу является слабым местом. Отбортовка, на которой держится фланец, при превышении нагрузки разгибается, что приводит к падению плети. По той же причине запрещено крепление воздуховодов к фланцам. Круглые воздуховоды должны плотно обжиматься хомутами (из стальной полосы, перфоленты), а прямоугольные – передавать свой вес на траверсу, выполненную из угловой стали, перфорированную траверсу и П-образный профиль из оцинкованной стали.
Основная цель разметки креплений – обеспечение равномерного распределения нагрузок с учетом трассировки. На поворотах и ответвлениях появятся дополнительные крепления для фиксации этих мест.
Наиболее серьезный вопрос по креплению воздуховодов, который не имеет отражения в СНиП 3.05.01-85, это выбор типа и размера шпилек, траверс, дюбелей. Необходимо учитывать, что при креплении к плите перекрытия основная нагрузка – это вырывание и разрыв, а при креплении к стене вертикального воздуховода – изгиб и срез.
До 1985 года основным креплением к перекрытию было сквозное отверстие с закреплением шпильки сверху перекрытия, что сдерживало темпы монтажа и производство строительных работ. Широкое применение в строительстве монолитных перекрытий и большое разнообразие выпускаемых сейчас дюбелей позволяет отказаться от сквозных отверстий. До выхода нормативных документов по выбору типа и размера крепления ответственность за выбор ложится на монтажную организацию. При выборе необходимо учитывать нагрузку (вес воздуховода, изоляции, сетевого оборудования и т. д.) на каждое крепление, сверять полученные нагрузки с сертификационными данными элементов крепления и в случае необходимости производить статические испытания.
Для крепления на изолированных вертикальных воздуховодах СНиП 3.05.01-85 предусматривает расстояние до 4 м с креплением в межэтажном перекрытии. При большей высоте этажа требуется дополнительное крепление, месторасположение которого должно быть указано в рабочем проекте.
В современном монолитном строительстве очень часто применяется высота типового этажа до 4,5 м. Соответственно, если в рабочем проекте не указаны дополнительные крепления, то допускается крепление только в межэтажном перекрытии. Особенностью межэтажного крепления является необходимость плотного обхвата воздуховода (круглого – хомутом, прямоугольного – траверсами) и опора крепления на перекрытие с заделкой его материалами, огнестойкость которых не ниже уровня огнестойкости самого перекрытия.
Оконечные устройства
К оконечным устройствам следует относить все воздухораздающие и воздухоприемные элементы: решетки, воздухораспределители, анемостаты, диффузоры и т. д.
Следует отметить важность монтажа оконечных устройств, так как в современных зданиях все разводки воздуховодов обычно скрыты потолками и другими элементами декора, а оконечные устройства становятся элементами интерьера. По ним потребитель (заказчик) часто судит о качестве монтажа.
Монтажные организации при монтаже оконечных устройств вынуждены считаться со стилем отделки, конструкцией потолков, декора и т. д., соблюдая при этом условия воздухораспределения в помещении.
Соединение сетевого воздуховода с переходом или адаптером оконечного устройства допускается с применением гибкого воздуховода при условии возможности обслуживания (осмотра и ремонта) этого участка. При потолках типа Armstrong со съемными элементами проблем не возникает. При потолках из гипсокартона следует применять жесткое соединение (без гибких воздуховодов) или предусматривать лючки для обслуживания.
Освидетельствование скрытых работ
Освидетельствование является очень важным и ответственным этапом в выполнении работ. Акт установленной формы имеет четыре подписи: представителей авторского надзора, технического надзора заказчика, генподрядчика и монтажной организации.
Неверно считать, что акт составляется на весь объем работ, возможно его составление на отдельные захватки, этажи, шахты. Это относится не только к воздуховодам, но и ко всем видам трасс (дренажным, кондиционерным) и элементам сетевого оборудования. В обязательном порядке актируются все участки трасс, подлежащие заделке в потолках, шахтах и прочих конструкциях.
Значимость этого акта повышается, так как проходит комиссионная приемка выполненного этапа работ, что наряду с актами Ф2 и Ф3 выполненных работ может служить подтверждением для оплаты в случае спорных объемов работ.
Индивидуальные испытания
В испытании участвуют три представителя: технического надзора, генподрядчика и монтажной организации. Основная цель – проверить работоспособность электродвигателей и отсутствие механических дефектов вращающихся частей и деталей. Это особенно важно, когда габаритное оборудование подается в труднодоступные места монтажа (на кровлю здания, в венткамеры и технические этажи, не имеющие монтажных проемов прямого доступа). В этих случаях предварительные индивидуальные испытания (до подачи к месту монтажа) позволят избежать дополнительных затрат, если оборудование неисправно. При индивидуальных испытаниях следует всегда помнить, что запуск вентагрегатов, неподключенных к сети воздуховодов, нельзя производить не создав искусственного сопротивления, иначе это может привести к перегрузке двигателя и выходу его из строя. Простейший способ – заглушить более половины живого сечения воздухозаборного отверстия.
Давние споры вызывает длительность проведения индивидуального испытания. В СНиП оговорено, что испытания технологического оборудования длятся 72 часа, а оборудования системы вентиляции – в соответствии с рекомендациями завода-изготовителя, которых нет ни в одном паспорте. Исторически сложилось, что время испытания этих систем – 4 часа. Правильно это или нет?
Современные контрольно-измерительные приборы дают возможность за считанные минуты определить режим работы двигателя. На шильдике электродвигателя есть значение номинального тока. Электроклещи позволяют в цепи подключения электродвигателя (обычно в шкафу у автомата) измерить силу тока по фазам. Если рабочий ток двигателя не превышает более чем на 10 % значение номинального тока, можно утверждать, что двигатель работает без перегрузки.
Следует также следить за разностью значений между фазами. Если показания разнятся более чем на 10 %, это говорит о «перекосе фаз», что часто бывает во время строительства и может быть причиной перезагрузки двигателя.
Пусконаладочные работы
В настоящее время ООО "СТРОЙДИЗАЙН" разрабатывает национальный стандарт по пусконаладочным работам систем вентиляции и кондиционирования воздуха (ПНР). Разрозненные документы ведомственных организаций, выпущенные в основном до 1993 года, не покрывают весь спектр вопросов, они во многом устарели, не отражают современных методов измерения и регулирования.

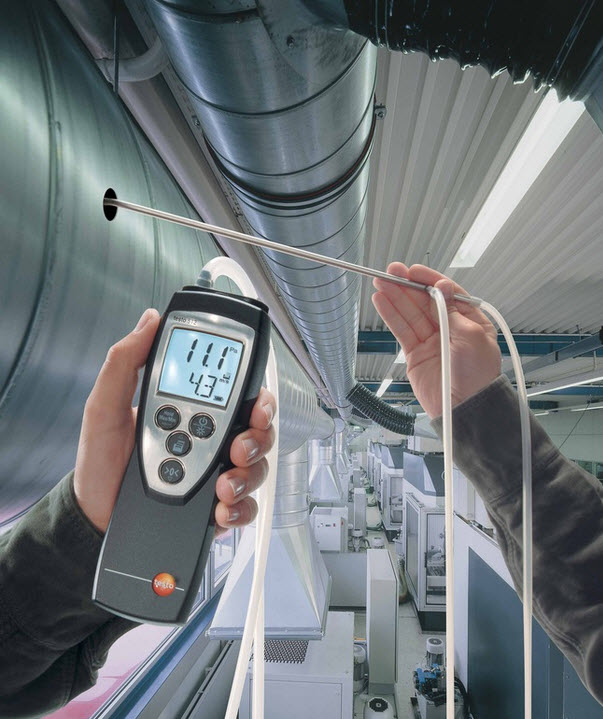

Остановимся на основных задачах пусконаладочных работ. Мы делим ПНР на два вида. Более простой и чаще встречающийся вид – ПНР по воздуху. Их цель: проверка и сопоставление проектных и фактических параметров работы оборудования, регулирование расходов воздуха по сети и оконечным устройствам с невязкой до 10 %. Итогом является составление паспортов систем с указанием контрольных точек и фактических значений параметров работы вентустановок и расходов воздуха. Более сложными являются ПНР на санитарно-гигиенический эффект. Их цель: добиться требуемых параметров воздуха (температура, влажность, запыленность, подвижность, газовый состав и т. д.) в помещении. Итогом являются паспорта вентсистем и технический отчет о ПНР.
Сдача в эксплуатацию
Ко всем вышеупомянутым документам монтажная организация готовит комплект «исполнительных чертежей», где делается отметка о выполнении работ в соответствии с проектом и куда вносятся необходимые изменения (если таковые имеются). Собираются все паспорта на оборудование, сертификаты на материалы, и системы предъявляются к сдаче в эксплуатацию. Самая часто встречающаяся проблема последнего десятилетия – отсутствие или очень низкий уровень технической подготовки служб эксплуатации, что недопустимо в современных условиях. Это приводит к снижению сроков службы системы вентиляции воздуха, ухудшению внутренних параметров микроклимата, перерасходу тепловой и электроэнергии.
Комплексное опробование
Данный этап сдачи объекта в эксплуатацию проводит генеральный подрядчик с участием всех организаций, чьи системы входят в комплекс пожарной безопасности. По системе вентиляции при срабатывании сигнализации о пожаре проверяются следующие моменты: отключение систем общеобменной вентиляции, закрытие огнезадерживающих клапанов (если с электроприводом), открытие клапанов дымоудаления, включение вентиляторов дымоудаления и подпора воздуха (расходы и подпор проверяются при ПНР). Кроме этого, при комплексном опробовании проверяется работа всех остальных инженерных систем объекта.
Дополнительная информацию по проектированию вентиляции: https://www.airfresh.ru/proektirovanie-ventilyatsii.htm
Дополнительная информацию по монтажу вентиляции: https://www.airfresh.ru/o-montazhe-ventilyatsii.htm
