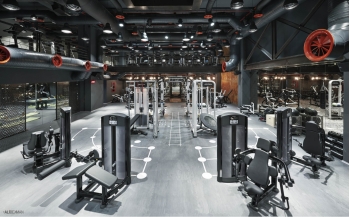

Система вентиляция в спортзале или фитнес клубе

- Задачи вентиляции в спортзале
- Вентиляция спортзала организация воздухообмена
- Расчет вентилирующей системы для спортивных залов
- Выбор климатической системы
- Выбор типа воздуховодов для фитнес-центра
- Наиболее распространенные ошибки при проектировании таких помещений
Спортивный зал является особенным местом, где по «закону жанра» люди получают оздоровление и физическое, и психологическое. Исходя из этого само собой разумеется, что в помещении такой специфики благоприятные условия, тем более что это регламентировано нормами и стандартами. И касаются они в первую очередь устройство эффективной вентиляционной системы, ведь при повышенных физических нагрузках для группы людей в спортзале скапливается неприятный запах, снижается уровень кислорода.
Задачи вентиляции в спортзале

- Поддержка определенных температурных показателей в помещении.
- Обеспечение притока свежих воздушных масс.
- Обеспечение оптимального потока кислорода, без существенных сквозняков.
В соответствии с этими задачами и проектируется вентиляционная система.
Вентиляция спортзала: организация воздухообмена
Вентиляционная система в спортивном зале создается с учетом технических особенностей помещения и его габаритов. Также следует обратить внимание и на количество посетителей в день. В независимости от высоты расположения спортзала и его площади кратность обмена воздуха составляет 1 раз за 7,5 минут, что значительно выше требований, применимых к частным домам, частота воздухообмена в которых может осуществляться 1 раз в 20 мин.
Также расчеты касаются и количества спортсменов, находящихся в зале: на одного человека, занимающегося спортом, должно приходиться 80 м3 кислорода. В том случае, когда спортзал оснащен местами для зрителей учитывается и их необходимость в свежем воздухе, объем которого составляет 20 м3. Для комфортного занятия спортом воздухораспределители в спортивном зале устанавливаются на высоте до 3 м для частных спортивных клубов, и на высоте 4 м для общественных спортзалов.

Важно! При создании вентиляционной системы в спортивном зале допустима рециркуляция воздушных масс, но с обязательным сохранением всех требований норматива.
Расчет вентилирующей системы для спортивных залов
Расчеты для созданий эффективной системы воздухообмена зависят от интенсивности занятий:
- 20 м3 – для зрителей, которые находятся в зале;
- 40 м3 – для людей, ведущих деятельность, схожую с офисной;
- 80 м3 – для активного занятия спортом.
Формула для определения производительности вентиляции:
V=N*L, где
N – количество людей, которые одновременно находятся в зале
L – норма воздухообмена.
Также при создании вентиляции важно провести расчеты, исходя из площади помещения и кратности воздухообмена в соответствии с нормативными требованиями:
V=n*S*H, где
n – требуемая СНиП норма воздухообмена
S – площадь зала
H – высота потолков
После выполнения расчетов и определения требуемой производительности предпочтение отдается тому расчету, по которому производительность больше. Как вариант, можете прямо сейчас рассчитать вентиляцию с помощью специального калькулятора на нашем сайте.
Выбор климатической системы
Основным условием установки воздуховодов должно стать то, что вентиляция фитнес-центра должна извлекать из помещения отработанный воздух, а входящий поток – равномерно распределять по залу.

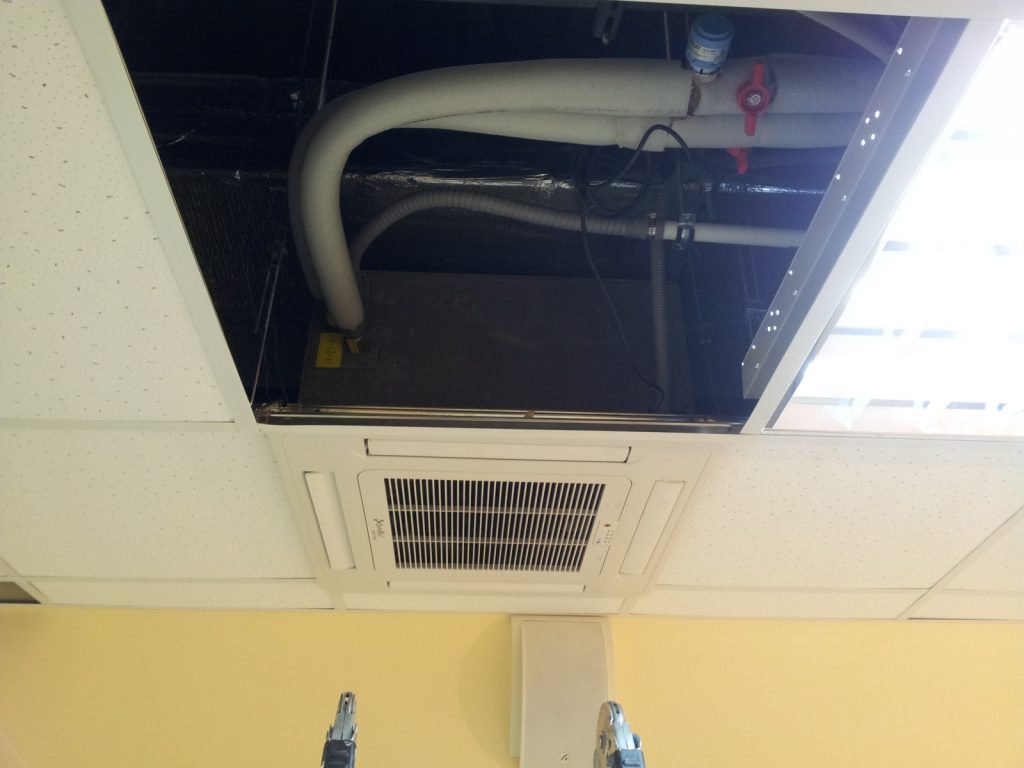

Для комнат небольшой площади подойдет малогабаритная установка на базе моноблока. Она проста в монтаже, ее можно закрепить даже рядом с подвесным потолком. При выборе устройства можно подобрать модель нужных габаритов и мощности. Оптимизированная конструкция и дополнительное оборудование позволят очистить воздушную смесь, повысить температуру в зале или охладить ее.

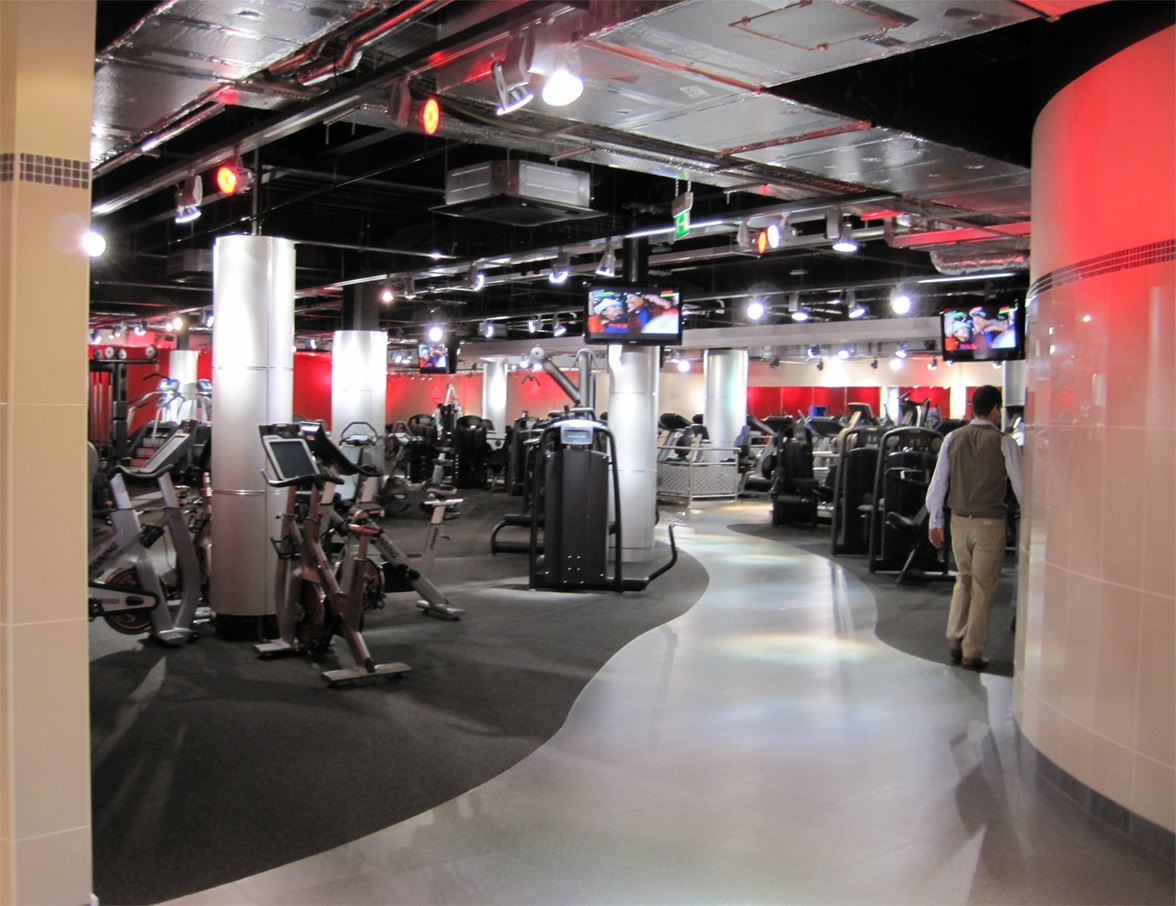

Большие площади спортивных залов требуют более детального подхода. Тут для вентиляции понадобится полноценная общеобъемная приточно-вытяжная система. Минус таких конструкций в том, что для их монтажа нужно приглашать специалистов. Если с креплением установки не возникнет проблем, то самостоятельно развести сеть каналов (воздуховодов) уже не получится. Потребуется помощь профессионалов. Затраты на проведение работ оправдывает только будущая вентиляция фитнес-центра высокого качества.
Принцип ее работы следующий: воздух с улицы подается через систему фильтров посредством включения приточной установки, одновременно вытяжка удаляет отработанный объем воздушной смеси с низким содержанием кислорода. Повысить температуру входящего потока можно с помощью калориферов, а охладить встроенными кондиционерами. Более экономичный вариант подогрева воздуха – рекуператор. С помощью него входящий поток будет нагреваться теплым отработанным воздухом. Потоки не контактируют, поэтому рекуператор не повлияет на чистоту поступающей воздушной смеси.
Выбор типа воздуховодов для фитнес-центра
Воздуховоды различаются между собой по форме. Можно их встретить в разных вариантах исполнения, но наиболее популярны прямоугольные (или квадратные) и круглые. Специалисты отмечают, что выбор формы зависит от конкретных условий при монтаже климатической системы. К примеру, прямоугольные (квадратные) воздуховоды довольно компактны, и их можно устанавливать в непосредственной близости от подвесных потолков.
При составлении проектной документации важно подобрать оптимальный тип воздуховода. От его пропускной свободности будет зависеть эффективность работы вентиляционной системы. Нужно исключить перегрузку на приточных и вытяжных установках.
Проектирование включает в себя вычисления площадей сечения для каналов отвода воздуха. Для круглых типов установок используют следующую формулу: S = (π х D2)/4.
Диаметр воздуховода круглой формы (D) рассчитывается в сантиметрах. Прямоугольные и квадратные типы установок имеют иной порядок вычислений: S = A х В.
Буквой А обозначают ширину прямоугольного или квадратного воздуховода в сантиметрах, а буквой В – длину.
Для облегчения задачи, расход воздуха и размер сечений нескольких наиболее распространенных типов воздуховода можно определить с помощью таблицы:
Основные размеры воздушных каналов | Площадь сечения канала, кв.см | Расход воздуха в зависимости от скорости воздушного потока, куб.м/ч | |||||
Для круглого сечения: диаметр трубы, см | Для прямоугольного (квадратного) сечения: размеры сторон,см | при 2 м/с | при 3 м/с | при 4 м/с | при 5 м/с | при 6 м/с | |
10 | 6,3х12,5 | 79 | 57 | 85 | 113 | 142 | 170 |
11 | 9х10 | 90 | 65 | 97 | 130 | 162 | 194 |
12,5 | 10х12,5 | 125 | 90 | 135 | 180 | 225 | 270 |
14 | 12,5х12,5 | 156 | 112 | 169 | 225 | 281 | 337 |
16 | 10х20 | 200 | 144 | 216 | 288 | 360 | 432 |
18 | 16х16 | 256 | 184 | 276 | 369 | 461 | 553 |
20 | 10х31,5 | 315 | 227 | 340 | 454 | 567 | 680 |
22,5 | 16х25 | 400 | 288 | 432 | 576 | 720 | 864 |
25 | 12,5х40 | 500 | 360 | 540 | 720 | 900 | 1080 |
30 | 20х35,5 | 710 | 511 | 767 | 1022 | 1278 | 1533 |
31,5 | 25х31,5 | 787 | 567 | 850 | 1134 | 1417 | 1701 |
35 | 20х50 | 1000 | 720 | 1080 | 1440 | 1800 | 2160 |
40 | 25х50 | 1250 | 900 | 1350 | 1800 | 2250 | 2700 |
Стоит учитывать, что для каждого воздушного канала расчет значений сечения и объема, проходящих через него газов, производится индивидуально. Вычисление потока воздуха в магистрали климатической системы проводится отдельно.

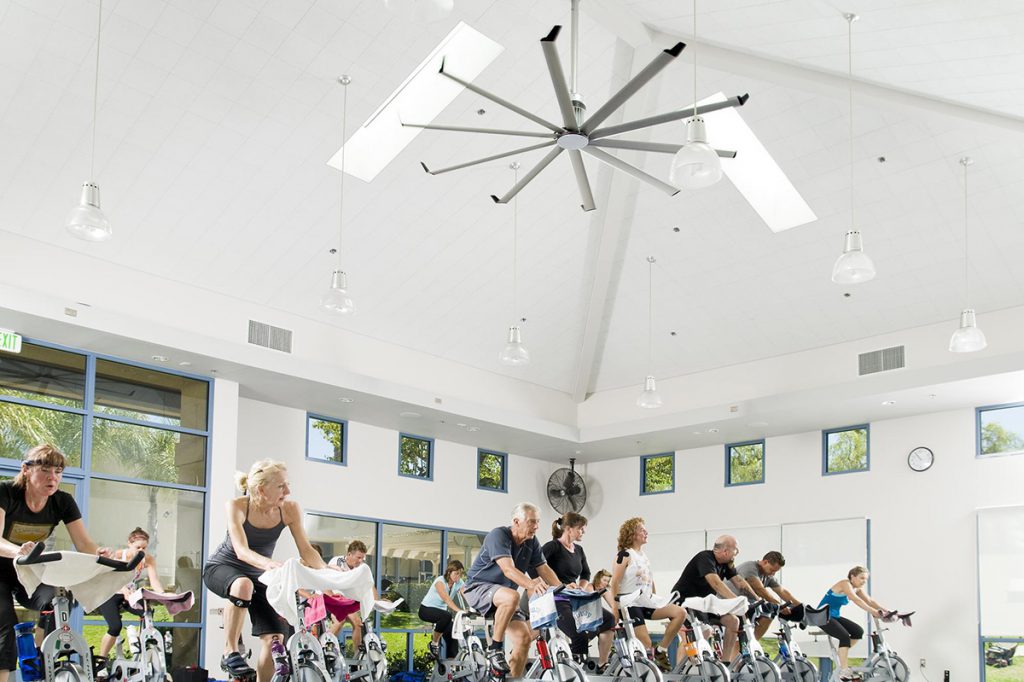

Система проветривания должна создавать приятную атмосферу, а воздушный поток не должен идти с большим напором. Поступление кислорода должно быть незаметным. Это позволит избежать сквозняков в спортивных залах. Также важно выбирать комфортную температуру для проведения тренировок. Если эти условия не будут должным образом соблюдены, то посетители спортивного клуба будут часто страдать от простудных заболеваний.
Наиболее распространенные ошибки при проектировании таких помещений
- Одной из самых распространенных ошибок при проектировании вентиляции в спортивных залах является неправильный расчет загрузки спортзала. При большем количестве людей нарушается воздухообмен, появляется духота из-за нехватки кислорода в помещении. Решением таких проблем может стать внесение изменений в проект, новые расчеты и замена оборудования на более мощное.
- Второй ошибкой, при проектировании спортивного зала является отсутствие системы вентиляции как таковой, т.е. есть, но естественная, абсолютно не обеспечивающая эффективный воздухообмен. Так часто бывает, когда помещение под спортивный зал переделывается из жилого фонда.
- Многие, для экономии средств устанавливают оборудование для вентиляции и кондиционирования гораздо меньшей мощности, чем расчетная. При небольшом количестве посетителей это не так заметно, но когда люди начинают посещать такой спортклуб, то немедленно появляется в помещениях стойкий запах пота, который не успевает удаляться. А это значит, что резко повышается влажность воздуха, которая потом конденсируется на потолке, стенах и спортивном инвентаре.
