Вытяжная вентиляция

Вытяжная вентиляция Быстрый переход:
Получить коммерческое предложение

Компания ООО "Смарт Флейм" (г. Москва) - профессиональная инжиниринговая компания. Мы реализуем инженерные системы здания или помещения на вашем объекте "под ключ" в любой точке России. Звоните: 8 (495) 410-11-73 или отправьте быструю заявку.

Вытяжная вентиляция удаляет отработанный воздух из помещений, в которых есть источники загрязнения. Комплектация и характеристики вытяжной установки меняются в зависимости от назначения объекта. Вытяжные системы вентиляции успешно работают на производстве, складах, на кухнях и в курительных. Читайте далее о том, как рассчитать вытяжную вентиляцию, о видах и принципах ее работы.

Общеобменная и локальная

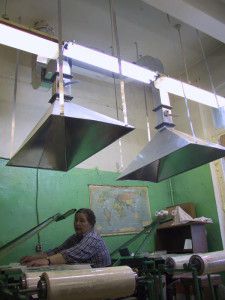

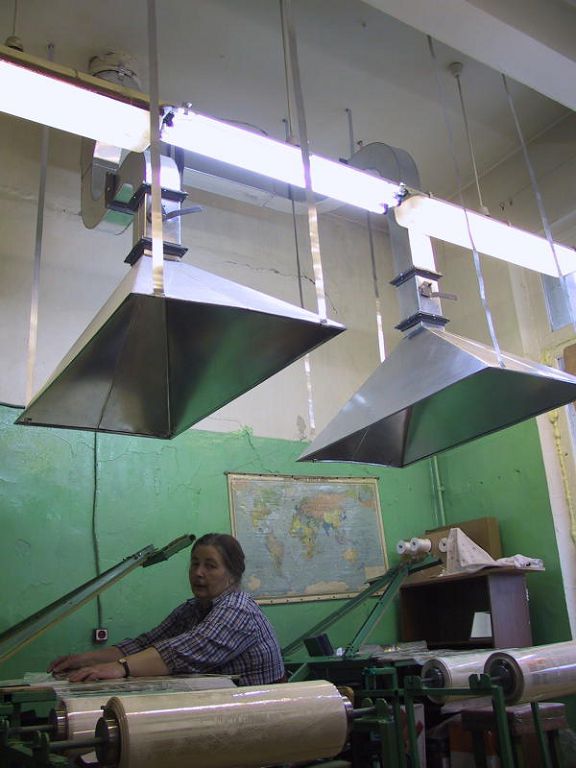

вытяжные зонты для локальной вентиляции цеха

Один из определяющих параметров для систем вытяжной вентиляции это область действия. По данному признаку различают локальную и общую вытяжные вентиляции.

Общеобменная вытяжная вентиляция охватывает своим действием объем всех помещений в здании. В качестве примера можно привести знакомую всем вытяжную вентиляцию в квартирах. Вытяжные решетки расположены в верхней части кухни и санузла, через них должен вытягиваться отработанный воздух из всей квартиры. Общая вытяжная вентиляция эффективно эксплуатируется в жилищном строительстве, хранилищах, спортивных и оздоровительных объектах, в магазинах и торговых центрах. То есть там, где концентрация вредностей в воздухе невелика и они равномерно растворены по всему объему комнаты.

Общеобменный вид вытяжной вентиляции обустраивается когда:

Общеобменная вытяжная вентиляция уменьшает содержание опасных видов примесей в воздухе всего помещения до предельно допустимых концентраций.

Локальная или местная система вытяжной вентиляции необходима там, где вредные или опасные вещества выделяются в воздух точечно. Она обеспечивает нормальные условия для рабочих прямо на их рабочем месте. Сюда подводятся вытяжные трубы, которые собирают пыль, горячий воздух, дым, ядовитые испарения и выносят, не давая им распространиться. Наглядный пример локальной вытяжной системы вентиляции — механические вытяжки на кухнях. Оборудование местной системы вытяжной вентиляции значительно дешевле, нежели общеобменной, а количество удаляемого воздуха меньше. А это значит, оборудование более экономично. Но если загрязнения рассредоточены в воздухе, система локальной вытяжной вентиляции малоэффективна.

Естественная и принудительная

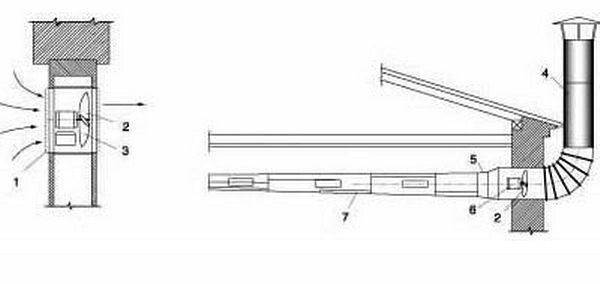

схема бытовой вытяжной установки
Принцип работы любой системы вытяжной вентиляции заключается в эвакуации отработанного воздуха. Для его реализации используются различные методы. Система вытяжной вентиляции может быть естественной или принудительной. Когда перемещение воздушных масс происходит согласно законам природы, вентиляция называется естественной. В механической вытяжной вентиляции воздух перемещается только посредством оборудования. Механическая вентиляция полностью автоматизируется, объем вытяжки и притока заранее известны и соответствуют расчетным нормам.

Преимущества и недостатки естественной вентиляции

Основной плюс естественной вытяжной вентиляции в квартире — дешевизна. Обустройство ее не требует серьезных затрат, а эксплуатация совершенно бесплатна, никакого оборудования для воздухообмена не требуется. Второе преимущество — комплектующие для вытяжной вентиляции не занимают много пространства.

Серьезный недостаток такого вида вытяжной вентиляции — непредсказуемость и неуправляемость ее работы. Движение воздуха происходит за счет разницы показателей воздуха на концах вытяжных труб. Поэтому при определенных условиях тяги может не быть.

Когда дома холоднее, чем на улице, вытяжная вентиляция может превратиться в приточную, затягивая снаружи воздух в квартиру. По этой причине естественная вентиляция устанавливается в жилых помещениях и реже в промышленных.

На производстве, где требуется гарантированный отток воздуха, такой принцип работы вытяжной вентиляции не достаточно эффективен и может быть даже опасным.

Усиление вытяжного эффекта с помощью дефлектора

Устройство системы естественной вентиляции состоит из внутренних каналов, горизонтальных воздуховодов и вытяжной шахты. Усилить вытяжку воздуха из помещений можно двумя способами: путем установки на входе канала вентилятора вытяжной вентиляции или путем установки специальной насадки – дефлектора. Это устройство, с помощью которого создается или увеличивается уже имеющаяся тяга в каналах вытяжной вентиляции. Его устанавливают на крыше, на выходе вентиляционной шахты. Такое устройство увеличивает воздухозабор с помощью вращения встроенной турбины. Главная движущая сила его работы – ветер. При отсутствии ветра дефлектор помогает избежать появления обратной тяги. Грамотный подбор такой детали даст возможность получить ощутимое увеличение потока воздуха на 20%.



Дефлектор помогает создать или увеличить тягу воздуха в каналах вытяжной вентиляции

Дефлектор помогает создать или увеличить тягу воздуха в каналах вытяжной вентиляции

Различают несколько видов  дефлекторов:

  • с плоской крышкой — наиболее простой в исполнении. Очень часто умелые хозяева делают его сами;
  • со съемной крышкой — чаще всего применяется для дымоходных каналов. Возможность снятия крышки очень облегчает процесс чистки;
  • с двускатной крышкой — такой тип насадки очень хорошо защищает вентиляционные каналы от атмосферных осадков (снега, дождя);
  • шарообразной формы — хорошо подходит для любого экстерьера. Не просто красиво впишется, а даже украсит его.

Чаще всего дефлектор применяется в системах вентиляции с естественным типом побуждения, но может усиливать и систему с принудительно спроектированным побуждением.


Шарообразные дефлекторы украсят экстерьер любого дома

Монтаж дефлектора вытяжной вентиляции довольно прост. Сначала нижний цилиндр прикручивается болтами и гайками к вентиляционному отверстию. Далее прикрепляют диффузор, обратный конус и колпак.

Важно!  Специалисты рекомендуют установить дефлектор на 1,5 – 2 м выше уровня крыши. Таким способом значительно увеличивается  тяга.

Отдельным видом является дымовой дефлектор. Он устанавливается на выходе дымового канала. Вытяжная противодымная вентиляция в большей мере востребована на производствах, где существует опасность возникновения пожара. Такая система играет важную роль в начале возгорания, эвакуируя вредные угарные газы и дым. Для жилых помещений она менее актуальна и редко в них применяется.

Оборудование для локальной вытяжной вентиляции

Укрытия для комплектации вытяжной вентиляции делятся на три категории:

Очень эффективен метод локализации вредных выделений с помощью укрытий, накрывающих источник. Но технологический процесс не всегда позволяет использовать такой принцип работы вытяжной вентиляции. Другие устройства вытяжной локальной вентиляции:

Отсос должен вытягивать вредные примеси с наименьшим расходом воздуха. На производстве часто используются отсосы, например, в качестве местной вытяжной вентиляции для пайки. Важное условие: комплектующие для вытяжной вентиляции должны обеспечивать доступ к станкам, не мешая работе сотрудников.

Вытяжной зонт — наиболее распространенный пример отсосов. Зонты устанавливают для сбора опасных примесей, поднимающихся вверх, например, в качестве местной вытяжной вентиляции столов для пайки. Вытяжные зонты могут работать на принудительной или естественной тяге.

Вытяжной шкаф наилучшим образом удаляет вредные вещества, создавая минимальный обмен воздуха. Шкафы бывают:
