Вентиляционная установка с рекуперацией это наиболее экономичное на сегодняшний день решение. Но покупка оборудования требует дополнительных затрат. Мы расскажем, как сделать вентиляцию с рекуперацией тепла своими руками, затратив совсем немного средств и времени.

Эффективность рекуперации тепла

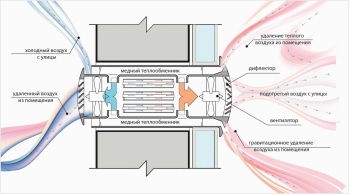

Рекуперация – это теплообмен, а в переводе с латыни «возврат использованного». В приточно-вытяжной вентиляции рекуператор отбирает тепло у выходящего из помещения воздуха и отдает его холодному приточному. Зимой разница между температурой отработанного и подаваемого в дом воздуха может достигать 40 градусов. Обычно нагрев происходит за счет отопительных приборов, то есть кошелька жильцов дома.

В жару рекуператор тоже полезен, ведь горячий приточный уличный воздух заставляет интенсивнее работать кондиционеры. Грамотно смонтированный своими руками рекуператор тепла для вентиляции позволит сократить в 4 – 5 раз разницу между температурой входящего и выходящего потоков воздуха.

Преимущества вентиляции с рекуперацией тепла:

• самодельный рекуператор тепла в системах вентиляции имеет КПД не менее 65%;
• вентиляция квартиры с рекуперацией позволяет сэкономить не менее 30% от счетов за электроэнергию;
• очень простая конструкция не выходит из строя, так как в ней нет движущихся деталей;
• теплообменник в рекуператоре тепла системы вентиляции прост в обслуживании и уходе;
• устройство работает без использования электроэнергии;
• рекуперация тепла обеспечивает не только вентиляцию квартиры, но в некоторых случаях регулирует и влажность.

Экономия от теплообмена тем выше, чем больше разница между температурой в доме и на улице.

Изготовление пластинчатого рекуператора вентиляции своими руками

В пластинчатом рекуператоре для вентиляции потоки входящего и выходящего воздуха разделены пластинами из теплопроводящего материала.

Таким образом, потоки не смешиваются, а тепло отдается.

Система вентиляции с рекуператором пластинчатого типа проста и очень распространена. Сделать своими руками приточно-вытяжную вентиляцию с рекуперацией сможет человек с минимальными навыками механика.

Ход работ:

• Основа рекуператора для системы вентиляции – это теплообменник. Пластины теплообменника вырезаются из тонкого листового металла (оцинковки) или текстолита. Необходимо нарезать пластинки 20х30 см. Они должны быть очень ровными и аккуратно вырезанными. Металл лучше всего резать электролобзиком, избегая применения ножниц по металлу;
• Между пластинами делается дистанционная рамка из технической пробки, текстолита или дерева толщиной до 3 мм. Рамки приклеиваются на пластины полиуретановым клеем. Чтобы сопротивление потоку воздуха не было сильным, промежутки между пластинами должны быть около 4 мм.;
• Склеивается конструкция нейтральным герметиком, не вызывающим коррозию;
• Корпус для рекуператора в вентиляции выполняется из жести или пластика, металла или МДФ. Изнутри короб выстилается минватой или другим утеплителем слоем 5 см;
• С противоположных сторон коробки проделываются два отверстия, к которым крепятся фланцы из пластика, равные по диаметру воздуховодным трубам. Все щели тщательно заделываются силиконом;
• Для отвода конденсата из вентиляционной установки с рекуперацией тепла необходимо оборудовать дренажную трубку.

Советы по изготовлению пластинчатого рекуператора для вентиляции

• Чтобы уменьшить шум от вентиляции с рекуператором тепла из влагостойкого материала (гипсокартона) сооружается короб, стенки которого прокладываются изоляционным материалом;
• Конструируя своими руками вентиляцию с рекуперацией тепла, необходимо учитывать скорость движения воздуха, которая может быть увеличена не более, чем на 1 мс;
• Общая площадь пластин теплообменника должна составлять 3,5 – 4 кв. метра, чтобы получить КПД рекуператора 60%;

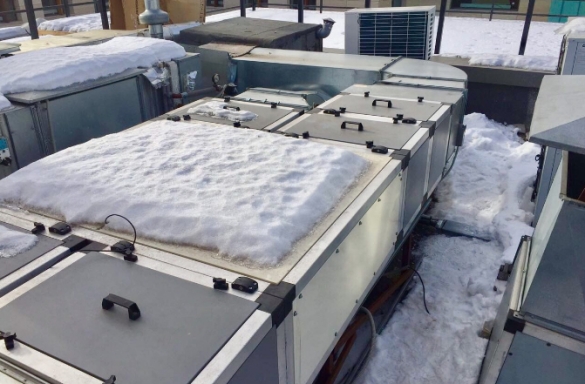

• Необходимо иметь в виду, что в морозы от -10 градусов и ниже пластинчатый теплообменник может покрываться наледью. Его время от времени размораживают, а в теплой половине устанавливается датчик перепада давления. При обмерзании вентиляционной системы с рекуперацией датчик зафиксирует увеличение перепада давления, подача воздуха будет осуществляться через байпас, а обогреватель оттает за счет тепла отработанного воздуха.

Изготовление трубчатого рекуператора своими руками

Вентиляционная установка с рекуператором трубчатого коаксиального типа собирается легче, чем пластинчатая. Но она более массивна и чем длиннее устройство, тем эффективнее оно работает.

Материалы для изготовления трубчатого рекуператора для вентиляции:

• канализационная труба из ПВХ длиной 200 см и диаметром 16 см;
• гофротруба алюминиевая воздушная длиной 400 см и диаметром 10 см;
• переходники-разветвители диаметром 10 см.

Гофра растягивается и вставляется спиралью в пластиковую трубу. Каждый из концов гофры крепится к одному из колец разветвителя, обрабатывается герметиком.

С одной стороны в полученное устройство вентилятор вгоняет теплый воздух из комнаты, холодный же воздух с улицы проникает между стенками пластиковой трубы и гофры. Через тонкие алюминиевые стенки тепло передается от отработанного воздуха свежему.

Преимущество этой системы в том, что приточно-вытяжная вентиляция с рекуперацией тепла по сравнению с пластинчатой в меньшем количестве конденсата. И даже его наличие не нарушает действие рекуператора. При этом рекуператор трубчатого типа не подходит для установки в квартире из-за размеров, а вот для частного дома конструкция очень хороша.

По каким параметрам следует выбирать рекуператор

Первое, на что требуется обратить внимание, выбирая модель приточно-вытяжного рекуператора, это на формулировки, которые использует производитель или продавец оборудования. Часто мы слышим следующее: «КПД до 99%», «эффективность до 100%» «эксплуатация до -50ºС» – все эти фразы – не более чем проявление маркетинговой стратегии с одновременной попыткой ввести покупателя в заблуждение. Как показал опыт эксплуатации рекуператоров в российском климате, металлические рекуператоры стабильно работают при понижении температуры до -10ºС. Дальше начинается процесс снижения КПД из-за обмерзания рекуператора. Чтобы этого не происходило, многие производители используют дополнительные источники нагрева (электрический преднагрев).

Второе, на что нужно обратить внимание, это на толщину корпуса оборудования, на материал, из которого изготовлен каркас корпуса и на наличие мостиков холода в корпусе. Опять возвращаемся к опыту использования: рассмотрим особенности корпуса толщиной 30мм. Данный корпус не выдерживает понижения уличной температуры до -5ºС и его необходимо изолировать дополнительно. Если корпус выполнен из алюминиевого каркаса, то дополнительная изоляция также станет его неотъемлемой частью. Ведь алюминий – это один большой мостик холода, «раскинувшийся» по всему периметру корпуса.

Третье: одна из частых ошибок при выборе рекуператора состоит в том, что покупатель не учитывает свободный напор вентиляторов. Он видит только волшебную цифру – 500 м³ и цену – 50 тыс. руб., а о том, что вентилятор имеет напор – 0 Па при 500 м³ покупатель узнает только после окончания ремонта дома, то есть во время эксплуатации уже установленного оборудования.

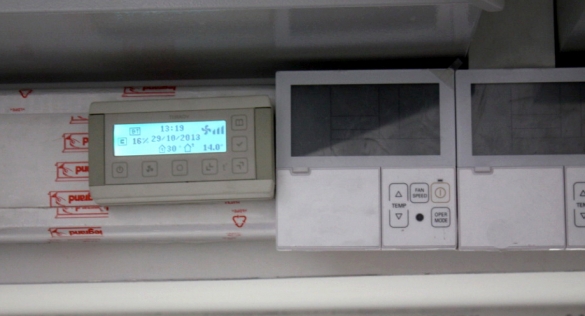

Четвертый критерий выбора заключается в наличии автоматики и в возможности подключения к ней опциональных компонентов. Автоматика позволяет значительно снизить эксплуатационные издержки и добиться максимального комфорта при работе оборудования.

Что касается производительности: основным расчетным параметром является объем воздуха, который должен поступать в помещение в течение одного часа. В соответствии с санитарными нормативами этот объем должен быть равен 60  м³ на одного взрослого человека или один крат в час от общей кубатуры обслуживаемых помещений (гостиная, кухня, спальни). При выборе рекуператора нужно смотреть не только на производительность установки, но и на напор вентиляторов, которые прокачивают вашу вентиляционную сеть по дому.

Дополнительные критерии выбора

Выбирая рекуператор, важно обратить внимание на уровень шума, который он создает в процессе эксплуатации. Этот показатель зависит от материала, из которого изготовлен корпус устройства, от толщины корпуса, от мощности вентиляторов и от других параметров.

По типу установки рекуператоры бывают подвесными (монтируются на потолок) и напольными (устанавливаются на ровную горизонтальную поверхность или вешаются на стену). Выходы под вентканалы могут быть как с двух сторон («сквозная» компоновка) так и с одной стороны («вертикальная» компоновка). Какой рекуператор нужен именно вам – это зависит от конкретных параметров вашей вентиляционной системы и от того, где именно будет монтироваться приточно-вытяжное оборудование.

Рекомендации по установке рекуператора

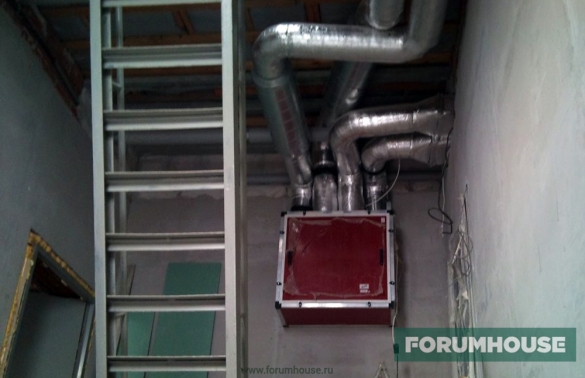

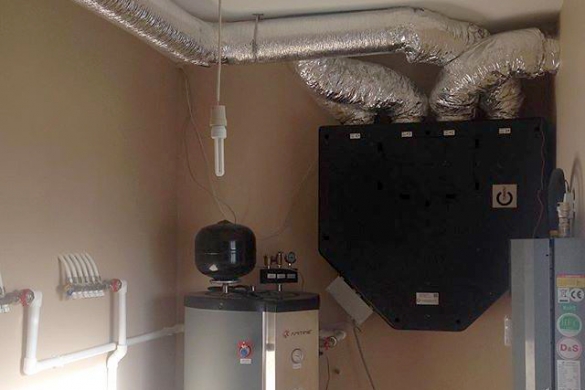

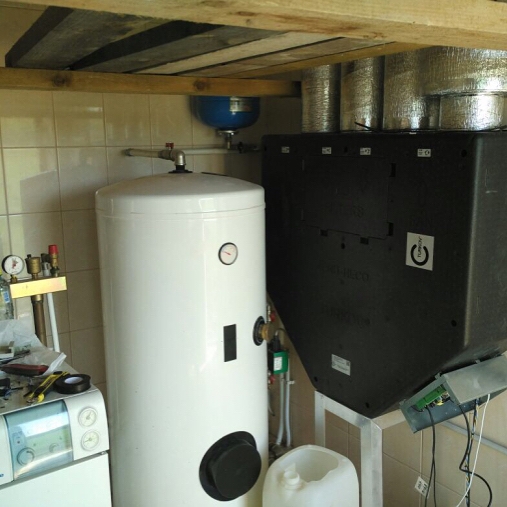

Рекомендации по установке в основном касаются помещений, в которых следует устанавливать рекуператор. В первую очередь для установки используют котельные (если речь идет о частных домовладениях). Также рекуператоры монтируют в подвалах, на чердаках и в других технических помещениях.

Если это не расходится с требованиями технической документации, то установка может быть смонтирована в любом неотапливаемом помещении, при этом разводку вентиляционных каналов, по возможности, следует монтировать в комнатах, имеющих отопление.

Учитывая шум, который оборудование может производить во время работы, лучше всего размещать его подальше от спален и от других жилых комнат.

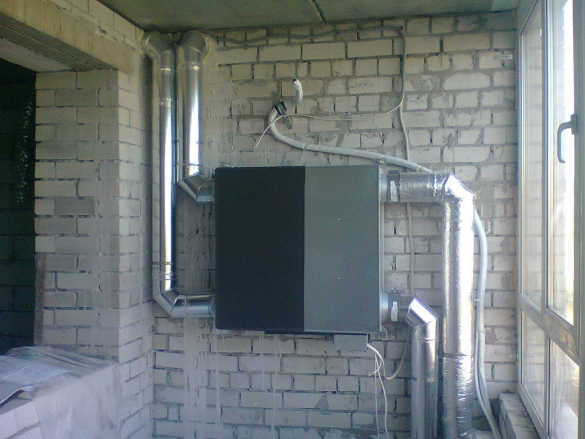

Что касается размещения рекуператора в квартире: лучшим местом для него будет балкон или какое-либо техническое помещение.

При отсутствии такой возможности под установку рекуператора можно отвести свободное пространство гардеробной.

Как бы там ни было, расположение установки во многом зависит от особенностей планировки квартиры или дома, от компоновки и расположения вентиляционной сети и от габаритов устройства.

Особое внимание рекомендуется уделять такому элементу, как ригель. Уже существующие ригеля могут стать большой проблемой при прокладке вентиляционной сети. Обойти данный элемент можно только через техническое помещение или встроенный шкаф, что получается далеко не всегда. Поэтому о проекте вентиляции следует задуматься еще при проектировании дома, заранее предусмотрев в ригеле наличие проходных окон. Эта же рекомендация касается узлов прохода через кровлю.

Какие помещения подключать к рекуператору

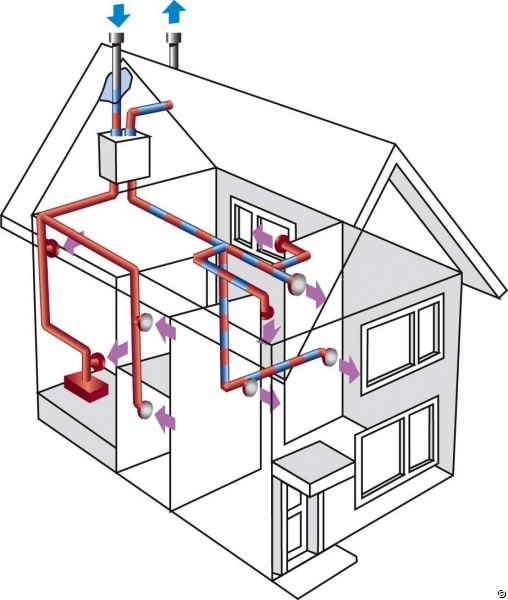

Если в вентиляционную систему встроен рекуператор, то вытяжными каналами рекомендуется оснащать помещения общего пользования (коридоры, прихожие и т. д.), а также технические помещения. При этом подачу свежего воздуха следует осуществлять в жилые комнаты: спальни, кабинеты, залы и т. д.

Что касается кухонь и ванных комнат: эти помещения следует комплектовать отдельными вытяжками, которые утилизируют отработанный воздух в общедомовые вентиляционные каналы (в квартирах) или наружу (в частных домах).

Тем не менее, бывают ситуации, при которых подключение ванных комнат к вентиляционной системе с рекуператором допускается (обращаем внимание, что речь идет именно о комнатах, а не о вытяжках, расположенных в этих комнатах). Но из-за холодного российского климата при таком подключении требуется соблюсти достаточно много нюансов, что далеко не всегда представляется возможным. В любом случае с вопросом о возможности подобного подключения требуется обращаться к профильным специалистам. Самостоятельно подключать ванные комнаты к рекуператору настоятельно не рекомендуется.
