В случае возникновения пожара, особенно на начальной его стадии, максимальная опасность для человека представляется не от огня и увеличенной температуры, а от дыма. Быстрое задымление помещений может вызывать панику в людей, которые в таком случае теряют возможность ориентации в пространстве, что приводит к еще большей опасности травматизма и летальных исходов. Кроме этого, наличие дыма с большой концентрацией смога и прочих ядовитых для человека веществ, может привести к его удушью и потере сознания, что в большинстве случаев заканчивается сильным отравлением или смертельным исходом. Чтобы минимизировать опасность для человека со стороны дыма на объектах устанавливается специальная система дымоудаления (СДУ). Наличие таких систем позволяет локализировать области с задымленностью и угарным газом, а также эффективно удалять дым и прочие продукты горения.
Как работает система дымоудаления?
Системы дымоудаления при пожаре представляют собой специальные аварийные комплексы приточно-вытяжной вентиляции, которые обеспечивают качественное удаление дыма и газообразных продуктов горения, создавая условия для безопасного спасения людей в случае возникновения пожара. СДУ являются обязательными в общей системе пожаробезопасности, которая должна быть на каждом объекте, независимо от его функционального предназначения.
Установленная на объекте СДУ должна обеспечивать выполнение следующих задач:
- минимизировать задымленность на эвакуационных путях;
- предотвращать возможность распространения очагов пламени с места начала пожара;
- поддержка оптимальных микроклиматических условий за пределами области пожара для безопасной работы пожарников;
- обеспечивать снижение температуры воздуха в помещениях, которые охвачены пожаром;
- контролировать величину задымленности помещений и своевременно оповещать о начавшемся пожаре;
- автоматически переводить в рабочий режим соответствующие люки, вытяжки, окна, через которые может осуществляться удаление продуктов горения и проветривание зданий;
- поддерживать минимально необходимую концентрацию кислорода в помещениях для безопасной эвакуации людей.

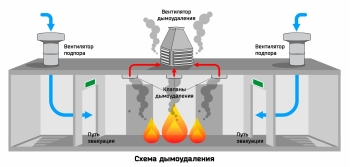

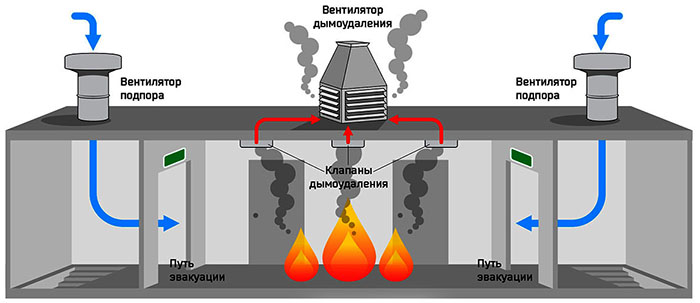

Система управления дымоудалением работает по известным законам физики, в соответствии с которыми теплый воздух поднимается вверх, а холодный опускается вниз, создавая, таким образом, естественную тягу воздушных масс. При необходимости увеличения мощности тяги могут использоваться специальные вентиляторы, которые будут поддерживать процесс выведения дыма и подачи чистого воздуха в определенные места.
Автоматическая система дымоудаления включается самостоятельно при срабатывании пожарной сигнализации. При переходе в рабочий режим она обеспечивает быстрое удаление газообразных продуктов горения и дыма из помещений, а также препятствует их дальнейшему распространению в другие места. Входящие в состав СДУ вентиляторы подпора распределяют чистый воздух к эвакуационным выходам, лифтам и к прочим местам, по которым осуществляется спасение, пребывающих в здании, людей.
Условно этапы работы СДУ можно разделить на следующие:
- при возникновении возгорания и появления областей задымленности срабатывает соответствующий дымовой датчик;
- сигнал от этого датчика передается на пульт управления системами пожаробезопасности;
- система вентиляции объекта выключается, а имеющиеся клапаны огнезащиты закрываются;
- в областях возгорания происходит открывание клапанов дымоудаления;
- параллельно с этим начинают работать вентиляторы, удаляющие дым, а также обеспечивающие воздушный подпор.
Виды СДУ
Система дымоудаления, входящая в состав противопожарных комплексов объектов, может быть двух типов:
- статические;
- динамические.
Статические СДУ
В случае использования статических СДУ выполняется экстренное отключение обычных систем вентиляции здания. В этом случае исключается проникновение дыма и продуктов горения в другие помещения объекта – он, как бы, локализируется в одном месте. Такого рода системы наиболее дешевые, но малоэффективные, поскольку не обеспечивают должного отвода дыма вне зоны объекта.
Динамические системы
СДУ этого типа позволяют эффективно удалять накопившийся дым, гарь и прочие продукты горения из помещений, а также обеспечивать приток воздуха в определенные зоны объекта. Функционирование такого рода систем базируется на применении специальных вентиляторов, которые способствуют вытягиванию дыма за пределы здания, а также обеспечивают приток воздуха извне. Монтаж систем дымоудаления может осуществляться с применением одного вентилятора, который поочередно функционирует в 2-х направлениях – на отвод дыма и последующую подкачку воздушных потоков или с использованием разных вентиляторов, каждый из которых по отдельности выполняет перечисленные функции.
Выбор того или иного типа системы дымоудаления зависит от конструкционных и архитектурных особенностей объекта.
Компоненты и составляющие СДУ
Процедура дымоудаления осуществляется с использованием существующих на объекте шахт вентиляции, на внутреннюю поверхность которых в обязательном порядке наносится специальный огнезащитный состав. Оптимальным же вариантом является раздельная система дымоудаления, когда в процессе проектирования здания были заложены и сделаны отдельные противопожарные коммуникации, оснащенные отдельными воздухопроводами и вентиляторами.
К ключевым элементам, которые обеспечивают функционирование динамических СДУ, относятся следующие.
Вентилятор дымоудаления. Это специальный агрегат, с повышенной рабочей мощностью, который обеспечивает эффективное удаление дыма и продуктов горения, а также поддерживает работу приточной вентиляции. Отличительной чертой этого оборудования является то, что оно способно отказоустойчиво функционировать при очень высоких температурах, обеспечивая минимальный расход воздуха 20 тыс. м3/час.
Вентиляторы систем СДУ устанавливаются на крышах здания. Некоторые из моделей могут поддерживать две функции – удаления дыма и подачи чистого воздуха.
Вентилятор воздушного подпора. Эти устройства применяются с целью того, чтобы создать требуемый перепад избыточного давления, что позволит исключить задымление и загрязнение продуктами пожара шахт лифтов, на лестничных клетках, тамбуров и шлюзов.
- Нормально-открытые огне задерживающие клапаны. Они устанавливаются внутри общей вентиляционной системы, в каналах кондиционирования и отопления. В нормальных условиях эксплуатации они находятся в открытом состоянии, а при возгорании происходит их автоматическое закрывание, что препятствует переносу продуктов горения в разные зоны объекта.
- Дымовые клапаны. Работа системы дымоудаления с этими устройствами нацелена на перенаправление дыма в соответствующие шахты для его вывода за пределы здания.
- Нормально-закрытые клапаны. Эти узлы устанавливаются внутри систем противодымной приточной вентиляции. Изначально клапаны являются закрытыми, а при возникновении пожара происходит их автоматическое открытие, обеспечивая выведение дыма.
- Клапаны двойного воздействия. Эти узлы устанавливаются внутри основной вентиляционной системы. В процессе пожара они закрыты и играют роль огне задерживающего устройства, а после прекращения горения открываются, для удаления дыма и продуктов горения из здания.
Люки дымоудаления. Эти приспособления располагаются на крышах зданий и в случае возникновения пожара они самостоятельно открываются, обеспечивая эффективный дымоотвод. Роль таких люков могут выполнять обычные зенитные фонари, используемые на объектах для освещения и вентиляции помещений.

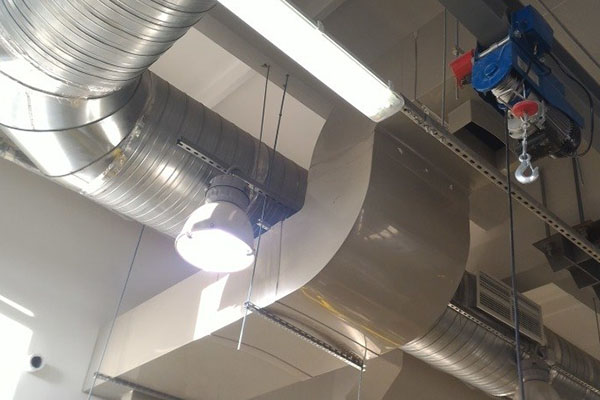

Вентиляционные каналы. Они представляют собой стальные воздуховоды с большим сечением. Которые обеспечивают вывод разогретого дыма и газообразных продуктов горения.
Система дымоудаления в многоэтажном доме
Главное назначение защиты многоэтажных зданий от дыма, в том, что дымоудаление должно обеспечить безопасную эвакуацию жителей на лестничные клетки и исключать распространение дыма в шахтах лифтов. Удаление дыма организовывается из всех коридоров без возможности естественного вентилирования и для всех коридоров, если высота жилого здания превышает 28 метров. Нормы и правила регламентируются положениями СП 7. 13130-2013.
Незадымленные лестничные клетки могут быть трех типов:
- Вход на лестничные клетки возможен снаружи по лоджиям, балконам и открытым переходам.
- Отсутствие дыма обеспечивается за счет поступления наружного воздуха в большом объеме и создания зоны повышенного давления.
- Отсутствие дыма обеспечивается за счет поступления свежего воздуха в тамбур-шлюза, расположенный спереди лестничной клетки. Подпор давления воздуха создается в шахтах лифтов, ведущих из подземных этажей.
Приямки для дымоудаления предусматриваются в подвалах многоэтажных зданий, объем конструктивных элементов учитывает этажность. Для высасывания ядовитых газов может предусматриваться подключение принудительного дымоудаления.
Государственные стандарты требуют выполнять расчеты систем вентиляции и дымоудаления по наиболее сложным критериям:
- Очаг возгорания располагается на первом этаже многоэтажного дома. Пожар может распространиться на всю высоту здания.
- Окна в загоревшемся помещении расположены с наветренной стороны, а входная дверь и воздухозаборы на заветренной. Такое расположение усиливает тягу и увеличивает скорость распространения дыма по помещениям здания. Система призвана обеспечивать требуемую эффективность в сложных условиях.
- Кабины лифтов имеют открытые двери. Образуются сквозняки, за счет перепада давления и естественной тяги дым быстро распространяется по шахтам лифтов.
С учетом исходных данных расчеты выполняются таким образом, чтобы вентиляция и дымоудаление выполнялись с учетом нормативных данных. После завершения монтажных работ стандарты требуют обязательной проверки работоспособности системы, на основании полученных данных составляется акт приема в эксплуатацию. К проведению испытаний допускаются только лицензированные компании, работы должны выполняться в присутствии заказчика и представителя пожарной инспекции.
