Монтаж вентиляции (вентиляторов) дымоудаления

- Монтаж основных частей и принцип работы системы
- Установка оборудования
- Прокладка воздуховодов
- Установка вентиляторов
- Организация огнезащиты
- Роль клапанов дымоудаления и их монтаж
Монтаж основных частей и принцип работы системы
Установка элементов дымоудаления чаще всего осуществляется в вентиляционных шахтах зданий, но более безопасным и эффективным способом монтажа считается обустройства отдельных воздуховодов.
Основные части системы:
- Дымовые датчики.
- Вентилятор дымоотвода.
- Вентилятор напора воздуха.
- Противопожарный клапан.
- Люк дымоудаления.
- Вентиляционные каналы.
Противопожарные датчики, пожалуй, элемент, который знаком большинству из нас. Именно они, при возникновении очага возгорания, подают тревожный сигнал, который активизирует всю систему пожарной безопасности, в том числе и вентиляцию.
Условия эксплуатации вентилятора дымоотвода требуют высокой термостойкости, повышенной износостойкости и прочности. Мощность таких вентиляторов достигает 20 тысяч кубометров воздуха в час при очень высоких температурах. Согласно большинству проектов, такие вентиляторы чаще устанавливаются на кровли зданий.
Подачей свежего воздуха с улицы обеспечивается создание некоторого давления в проходах эвакуации, чем снижают риск появления задымленности.
Важный рабочий элемент в комплексе дымоудаления – противопожарный клапан, который регулирует подачу воздуха из одного помещения в другое.
В случае возникновения пожара:
- огнезадерживающие клапаны предотвращают распространение огня;
- дымовые – направляют продукты горения в дымовые шахты;
- клапаны вентилятора – обеспечиваю отвод дыма, газов и ядовитых паров, возникающих во время пожара;
Люки, через которые дым выходит наружу, монтируются на крыше строений и открываются автоматически при срабатывании системы безопасности.
Специальные вентиляционные трубы для отведения горячего, задымленного воздуха, изготавливаются из черной стали с толщиной не меньше 1,2 мм, что обеспечивает прочность и устойчивость к высоким температурам.
Ответственность собственника помещения, профессионализм проектировщика противопожарной системы и качественная установка системы дымоудаления способны спасти человеческие жизни. Но при этом не менее важно своевременно проводить ремонтно-сервисные работы и контролировать работоспособность системы.
Активизация системы дымоудаления проходит в несколько этапов. При обнаружении возгорания срабатывают датчики, и сигнал поступает на диспетчерский пункт. Затем перекрываются огнезадерживающие клапаны и автоматически включаются вентиляция. В зоне возгорания открывается дымовой клапан, дым начинает поступать в трубы и включается вентилятор дымоудаления. В тоже время запускается система подачи свежего воздуха.
Следует помнить о том, что система дымоудаления будет отводить дым только из зоны возгорания, поэтому эвакуация людей

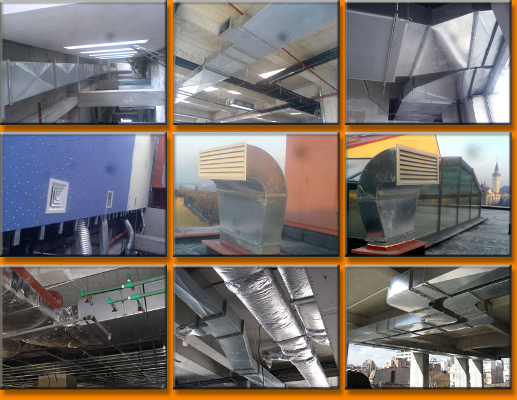

Установка оборудования
Обязательным условием монтажа дымоудаления является соблюдение последовательности этапов работы:
- сначала прокладывают распределительную сеть;
- затем идет монтаж вентиляторов — осевых, радиальных, крышных вентиляторов дымоудаления;
- воздуховоды обрабатывают огнезащитным покрытием;
- устанавливают клапаны и автоматику;
- проводят пусконаладочные работы.
Для равномерного распространения воздуха систему оборудуют диффузорами и решетками, иногда специальными фильтрами (очистка от микрочастиц).
К основным проблемам, возникающим в процессе работы, относятся:
- последующая установка сэндвич-панелей — огнестойких перегородок: может понадобиться переделка разводки из-за перенаправления воздушных потоков;
- в разделе «Воздуховоды» СНиПа 41-01-2003 не прописаны схемы прокладки в различных типах зданий, из-за чего полное выполнение требований по проектированию бывает затрудненным/невозможным;
- непредсказуемость развития сюжета при пожаре: все системы дымоудаления испытывают в искусственно созданных условиях посредством холодного дыма.

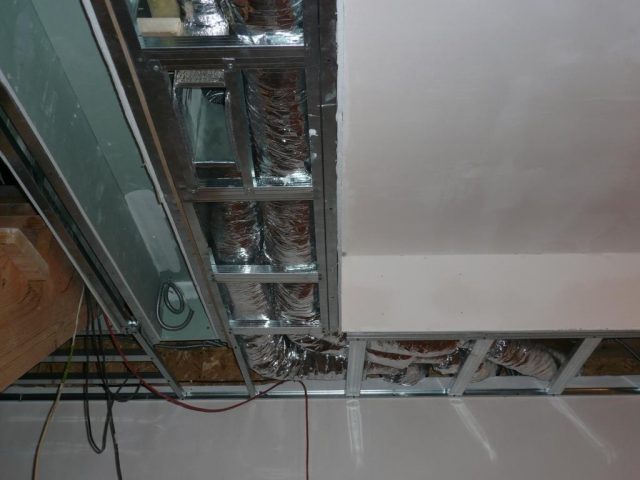

Прокладка воздуховодов
Горизонтальные отводы размещают на расстоянии до 6, а вертикальные — до 4 метров друг от друга. Гайки болтов группируют по одну сторону фланца. Фланцевые соединения уплотняют асбестовым шнуром.
Основные этапы работы:
предварительно следует определиться с высотой. При установке воздуховодов используются специальные хомуты;
- в стене под потолком готовят отверстие, в которое и вставляют короб;
- после этого на него наматывают хомут и проверяют соответствие горизонтальному положению;
- край хомута закрепляют в отверстиях на потолке;
- каждый крепеж должен быть на расстоянии 1,5 – 2 м;
- обмотка перед окончательной фиксацией хомутов обязательна;
- у изделий с готовыми секциями крепеж располагают в начале и конце отрезков. Части соединяются винтами.

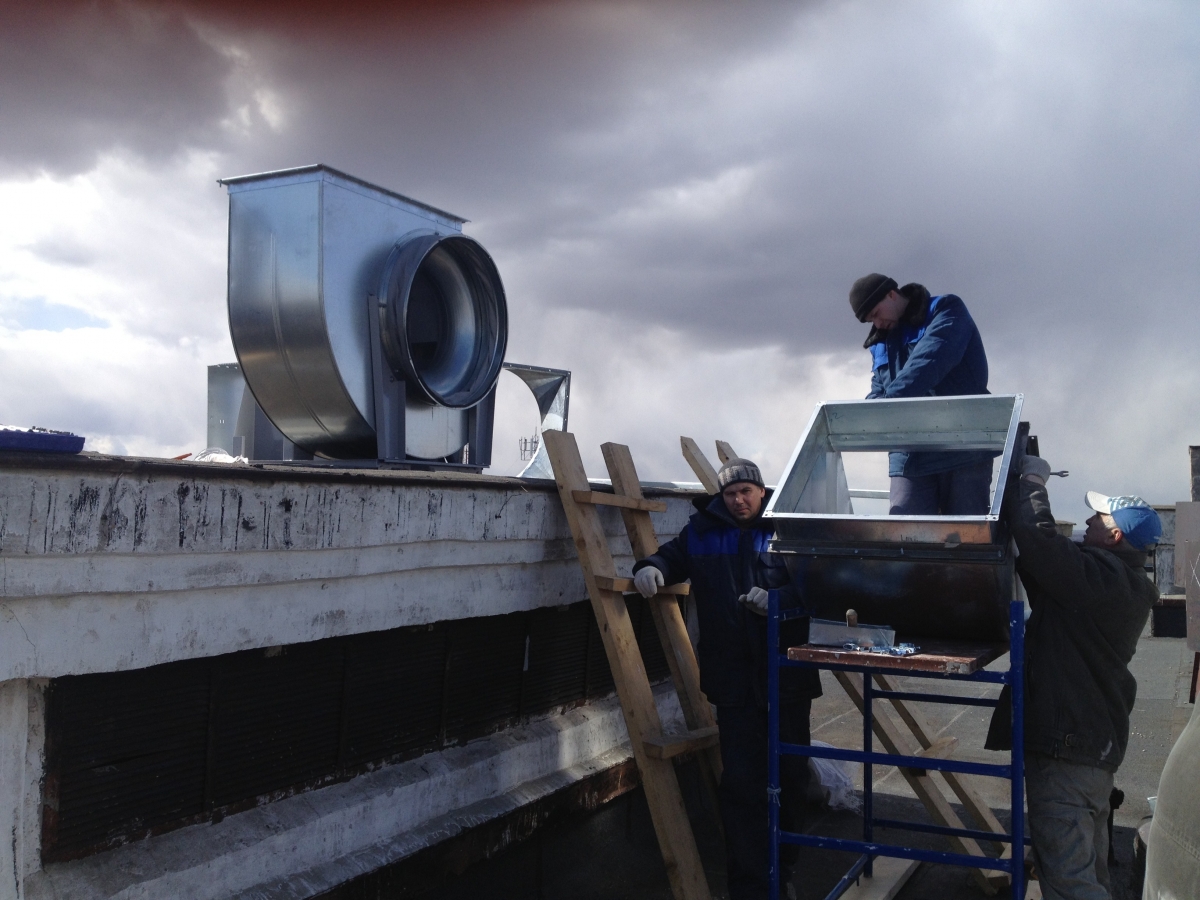

Установка вентиляторов
Для противодымной защиты используют приточные и вытяжные вентиляторы с электродвигателем категории С, способные функционировать до 90 минут при температуре около 600°С. Работа устройства должна быть полностью контролируемой (во избежание разрастания масштабов пожара, подача приточного воздуха — 1 м/с — не более объемов отводимого).
Вентиляторы и клапаны подпора воздуха могут частично «регулировать» направление пламени, создавая высокое давление на участке, смежном с территорией возгорания. Воздухозаборные решетки для них размещают на расстоянии более 6 м от приборов дымоудаления.
Этапы установки:
- крепление стаканов под вентилятор;
- расположение КД на шахтах под потолком;
- монтаж вентилятора на стакан (с поддоном или без);
- проверка герметичности конструкции и устранение зазоров;
- подключение автоматики, контура заземления, подвод электричества;
- проверка работоспособности.
Организация огнезащиты
Как правило, огнезащитное покрытие для воздуховодов представляет собой рулонный материал, предназначенный непосредственно для обмотки и изоляции отвода, предупреждения попадания продуктов горения в систему вентиляции. Популярностью пользуются огнестойкие краски и штукатурка. Специальный состав обладает высоким огнеупорным пределом (более Еi90), создавая термостойкий экран.
Вермикулитовые плиты и минераловатные маты фиксируют металлическими шпильками. Существуют универсальные составы — для крепления на воздуховоде с любым покрытием и специальные, требующие конкретной основы.
Этапы монтажа огнезащиты:
- предварительная зачистка поверхности;
- раскрой состава;
- подготовка и нанесение клея (на трубу);
- декоративная обработка фольгой.
Роль клапанов дымоудаления и их монтаж
Клапаны дымоудаления открывают проем шахты на этаже возгорания, в то время, как противопожарные, наоборот, закрываются, пресекая продвижение огня по СВ. В нормальном положении дымовой клапан закрыт, а огнезадерживающий — открыт. Управление ними осуществляется дистанционно, в автоматическом режиме или вручную.
Организация подпора воздуха является обязательным условием проектирования. Оборудование создает повышенное давление в шахте, благодаря чему значительно снижается ее задымленность.
Производители выпускают универсальные клапаны двойного действия КПУ-3, объединяющие нормально открытые и нормально закрытые (монтаж в вентиляционных системах промышленных зданий с предусмотренным газовым или порошковым пожаротушением). Модели бывают взрывозащищенными, морозостойкими и коррозионностойкими.

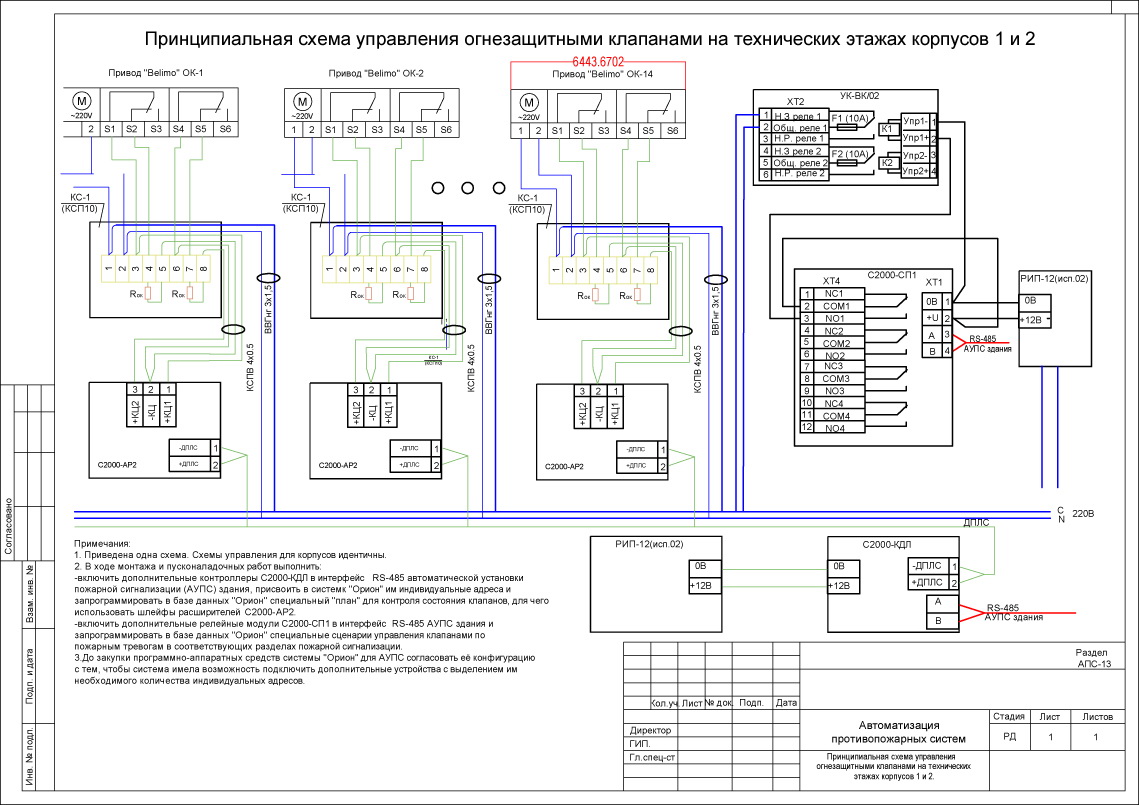

Строения с большими теплоизбытками не требуют наличия обратных клапанов. Пример подключения противопожарных клапанов и клапанов дымоудаления (изображение увеличивается по клику):
Монтаж осуществляется согласно ДБН В.1.1 – 7:2002. Этапы работы:
- проверка огнестойкости уплотнения и ее соответствия огнестойкости ограждающей конструкции;
- установка распорок для предотвращения перекосов, правильная фиксация клапана;
- обмуровка и снятие распорок.
Завершающий этап — комплексная проверка настроек и работоспособности всех устройств, проверка узлов на наличие повреждений и их очистка от загрязнений.
