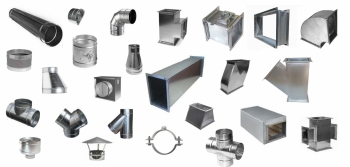

Комплектующие вентиляции

Комплектующие вентиляции
Отправьте заявку на email manager@promklimat.ru или позвоните по телефону +7 (495) 664-41-59, и наш инженер подготовит вам наше коммерческое предложение.

Правильно организованная и спроектированная система вентиляции является залогом хорошего самочувствия и успешного функционирования бытовых и производственных процессов. Обзор основного оборудования вентиляционных систем поможет разобраться в задачах, особенностях и видах различных элементов и комплектующих.

В системах вентиляции с механическим побуждением, кроме вентиляторов, играющих безусловно решающую роль, существуют разнообразные комплектующие систем вентиляции, не менее важные для создания необходимых параметров воздушной среды в помещении. Это водяные нагреватели, электрические нагреватели, фильтры различных конструкций, обратные клапаныжалюзийные клапаны, дроссель-клапаны, каплеуловители, рекуператоры и воздухораспределительные устройства (решетки, анемостаты, диффузоры). Комплектующие систем вентиляции есть обязательной и неотъемлемой частью этих систем, ниже приводится описание некоторых из них.

Фильтры

Фильтры, - это устройства для очистки воздуха, т.е. для отделения от воздуха твердых частиц разных размеров, как поступающего в помещение, так и вытяжного, если в этом есть необходимость. Для очистки приточного и рециркуляционного воздуха используются фильтры трех основных видов: сухие пористые, смоченные пористые, электрические или электростатические. К сухим пористым фильтрам относятся волокнистые, сетчатые и губчатые типы фильтров, к смоченным - волокнистые и масляные типы фильтров.

В мощных промышленных системах приточной вентиляции с применением венткамер используются унифицированные ячейковые фильтры типа ФЯР и ФЯВ и маслянные фильтры, предназначенные для очистки от пыли воздуха при его начальной запыленности не более 10 мг/м3.

Для приточных вентсистем общественных и жилых зданий, небольших промышленных вентсистем с круглыми или прямоугольными каналами используют соответствующие канальные кассетные фильтры или карманные фильтры. Фильтры канального типа имеют присоединительные размеры, унифицированые соответственно сечениям круглых и прямоугольных воздуховодов.

Важнейшими показателями воздушных фильтров являются их еффективность и сопротивление.

Наибольшее распространение в настоящее время получила классификация фильтров по дисперсности улавливаемой пыли. Существует старая отечественная классификация, от I до III класса, где I класс считается самым высшим. Мировая практика, получившая в последнее время применение и у нас, делит фильтры на фильтры особо тонкойтонкой и фильтры грубой очистки. При определении характеристик фильтров и их классификации применяются несколько стандартов: в Европе, - стандарт EUROVENT 4/5, в США, - стандарт ASHRAE 52-76 и в Великобритании два стандарта: BS 6540 ( для фильтров грубой и тонкой очистки) и BS 3928 ( для фильтров особо тонкой очистки). Все вышеуказанные стандарты содержат аналогичные параметры, которые характеризуют разные классы фильтров. Например, для очистки с невысокими требованиями к чистоте воздуха в помещении применяются фильтры по стандартам EUROVENT 4/5 , DIN 24 185 и DIN 24 184 классов EU1-EU4, по стандарту EN 779 - фильтры классов G1-G4; для тонкой очистки, соответственно, фильтры классов EU5-EU9 и F5-F9; и для особо тонкой очистки, по стандарту EN 1882 фильтры классов EU10-EU14.
Для более тонкой очистки от пыли, в частности, в кондиционерах, также часто используются электростатические фильтры, т.н. плазменные, а для особо чистых помещений, операционных - бактерицидные фильтры.

Шумоглушители

Шумоглушители служат для уменьшения уровня акустического шума от вентилятора и шумоглушителиприменяются в канальных вентсистемах с воздуховодами как круглого, так и прямоугольного сечения. Изготавливаются шумоглушители как правило, из оцинкованной жести. Круглые шумоглушители представляют собой два цилиндра с прослойкой адсорбирующего материала между ними, причем внутренний цилиндр перфорированный. Шумоглушители прямоугольного сечения бывают двух типов. Первые имеют конструкцию, подобную конструкции круглых шумоглушителей, а вторые имеют внутри наборные поперечные или продольные пластины из шумопоглощающего материала. Шумоглушители второго типа имеют более высокую эффективность шумоглушения, но большее аэродинамическое сопротивление. Шумоглушители также имеют размеры унифицированые соответственно размерам воздуховодов. Для соединения с воздуховодами или другими комплектующими прямоугольные шумоглушители комплектуются фланцами из шинорейки соответствующего размера.

Клапаны

Жалюзийные клапаны (воздушные регулируемые заслонки) предназначены для перекрывания воздушного потока воздуха или регулирования его в канале прямоугольного сечения вручную либо с помощью сервопривода.

Конструктивно жалюзийные клапаны представляют собой ряд вертикально установленных в прямоугольном корпусе вращающихся на осях лопастей-задвижек из алюминия, обеспечивающих в определенном положении полное плавное перекрытие воздушного потока в его сечении. Жалюзийные клапаны, вернее сам их корпус изготавливаются из оцинкованной стали, лопасти - из алюминия, шестерни вращения лопастей, как правило, пластиковые. Корпуса офланцованы шинорейкой для соединения со смежными комплектующими.

Жалюзийные клапаны часто устанавливаются на входе приточной системы вентиляции, реже - на ответвлениях большого сечения от магистральных воздуховодов для регулирования расхода и, или сопротивления сети. Размеры их унифицированы соответственно размерам воздуховодов.

Дроссель - клапаны предназначены для регулирования потока на ответветвлениях вентсистемы, т.е. для ее аэродинамической балансировки.

обратные клапаны круглые

Дроссель-клапаны запорные предназначены также и для полного перекрытия потока вручную или с помощью сервопривода. Дроссель-клапаны бывают круглого и прямоугольного сечения, но для больших величин прямоугольных сечений для дросселирования потока чаще используются воздушные заслонки жалюзийного типа. Дроссель-клапаны имеют размеры унифицированные под размеры воздуховодов. Изготавливаются они, чаще всего, из оцинкованной стали.

Обратные клапаны служат для перекрывания воздушных каналов после остановки вентилятора. Клапаны обратные бывают круглого и прямоугольного сечения, размерами, унифицированными под размеры воздуховодов. По конструкции и принципу работы обратные клапаны бывают гравитационные или с подпружиненными лопастями, типа "бабочка". Обратные клапаны изготавливаются из оцинкованной стали, лопасти могут изготавливаться и из листового алюминия.

Нагреватели

Нагреватели используются в приточных системах принудительной вентиляции для подогрева воздуха, поступающего в помещение, или перегрева его при воздушном отоплении. В зависимости от источника тепловой энергии бывают электрические нагреватели и водяные нагреватели.

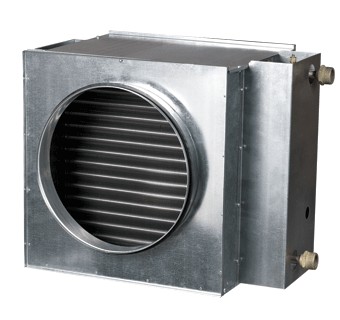

Водяные нагреватели являют собой теплообменник прямоугольного сечения в стальном корпусе и устанавливаются либо в венткамере, либо непосредственно в воздушном канале. Теплообменная поверхность нагревателя выполнена из нескольких ряводяные нагреватели для круглых каналовдов медных труб с алюминиевым оребрением, соединенных с коллекторами, на прямой и обратной подаче. На верхней и нижней части коллектора располагаются отверстия для развоздушивания и слива жидкости. Канальные водяные нагреватели могут иметь унифицированные как прямоугольные присоединительные сечения так и круглые. Для того, чтобы предотвратить водяные нагреватели от размерзания, в их циркуляционных ветках необходимо предусматривать наличие циркуляционного насоса, а в воздушных каналах сразу за ними - противоразморозный капилярный термостат, отключающий систему при понижении температуры приточного воздуха ниже установленной.

Электрические нагреватели состоят из стального корпуса, который может быть круглый или прямоугольный, одного или группы ТЭНов, в зависимости от мощности, и двух термостатов, один - для защиты от перегрева (+60оС), другой - противопожарный, срабатывающий при +90оС. Электрические нагреватели имеют конструкцию, которая позволяет производить их монтаж в любом положении по ходу стрелки, указывающей направление движения воздуха. Кроме этого, следует отметить, что в вентсистемах, где установлены электрические нагреватели, в управлении следует обязательно предусматривать задержку работы вентилятора после выключения системы для обдува и остывания ТЭНов.

Рекуператоры. Эффективность рекуператоров

Канальные перекрестно точные рекуператоры предназначены для передачи части теплоты от вытяжного воздуха приточному. Относительно недавно рекуператоры начали использоваться не только в приточно-вытяжных установках, а и непосредственно в канальных системах с раздельной наборкой комплектующих.

Канальные перекрестноточные рекуператоры состоят из стального оцинкованого корпуса и поверхности теплообмена, которая являет собой пакет профилированных алюминиевых листов. Основными характеристиками пластинчатых рекуператоров является их эффективность (КПД), а также сопротивление в системе воздуховодов.

Эффективность рекуператоров зависит от количества приточного и вытяжного воздуха, их соотношения (при преобладании вытяжного потока над приточным эффективность повышается), от температуры приточного и особенно, вытяжного воздуха, и может колебаться от 30 до 80%. В настоящее время многими производителями уже освоено производство рекуператоров наиболее применяемых типоразмеров.

Каплеуловители

Каплеуловители служат для предотвращения попадания в каналы системы капель влаги, образовавшейся на поверхности охладителя или рекуператора. Корпус и поддон изготавливаются из оцинкованной стали, каплеулавливающие ячейки - из листового алюминия или той же стали.

Задержанная влага собирается в поддон и самотеком уходит через дренажную систему. Размеры каплеуловители имеют унифицированые согласно размерам воздушных каналов. Устанавливаются каплеуловители непосредственно за охладителями (рекуператорами) и могут эксплуатироваться только в определенном положении (поддон снизу).

Воздухораспределители

Воздухо распределительные устройства - это решетки различных типов, анемостаты, диффузоры, сопла. Их главное назначение - распределение воздушного потока внутри помещения.

В зависимости от назначения решетки бывают различной формы, размеров и конструкции. Заборные решетки изготавливаются, как правило, с одним рядом неподвижных жалюзей сварными из стали или алюминиевые. В небольших вентсистемах для забора воздуха могут также использоваться решетки из стойкого к ультрафиолетовым лучам пластика или алюминия с фильтром грубой очистки, сеткой.
Для регулирования направления струи используются однорядные и двухрядные решетки с регулируемыми жалюзями, а если есть необходимость отрегулировать количество и или скорость исходящего (входящего) воздуха, - применяют решетки с регулятором живого сечения. Материалом для решеток может быть пластик, алюминий, сталь, а для специфических условий даже нержавейка или дерево. Размеры и количество решеток подбирается после расчетов вентсистемы по их живому сечению.

Анемостаты используются для относительно небольших вентсистем, как правило, в помещениях с подшивными или подвесными потолками. Изготавливаются анемостаты из пластика или алюминия, диаметром, как правило, от 80 до 200мм. По назначению анемостаты бывают приточные, вытяжные или приточно-вытяжные. Анемостаты имеют внутреннюю часть, позволяюшую регулировать их живое сечение и, соответственно, количество проходящего через него воздуха.

В приточных и вытяжных системах, в зависимости от их назначения, обслуживаемых ими помещений, для распределения воздушных потоков применяются диффузоры разнообразных размеров, формы и конструкции. диффузоры представлены на рынке довольно широкой линейкой и многими производителями. Это и диффузоры специального назначения для вентсистем, диффузоры для систем возлушного отопления, кондиционирования, диффузоры и сопла для создания струй воздуха различного направления и силы.

Диффузоры могут устанавливаться в подшивных потолках, на больших высотах и непосредственно над обслуживаемой зоной. Изготавливаются диффузоры как из пластика, так и из алюминия. Опционально диффузоры могут комплектоваться разными устройствамирегуляторами потока, регуляторами направления струи и т.п. Все воздухораспределительные устройства характеризуются индивидуальными аэродинамическими сопротивлениями, которые обязательно должны учитываться при проектировании конкретной вентсистемы.

Вышеупомянутые комплектующие систем вентиляции устанавливаются индивидуально, по мере необходимости, исходя из задания климатизации конкретного объекта.
