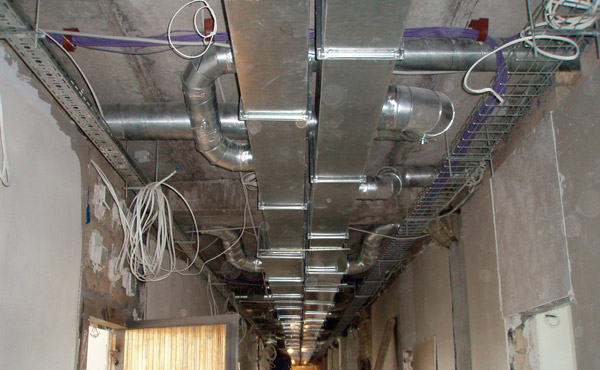

Любые вентиляторы представляют собой механические устройства, предназначенные для перемещения воздуха по воздуховодам систем кондиционирования и вентиляции, а также для осуществления прямой подачи воздуха в помещение либо отсоса из помещения, и создающие необходимый для этого перепад давлений (на входе и выходе вентилятора).
По конструкции и принципу действия вентиляторы делятся на осевые (аксиальные), радиальные (центробежные) и диаметральные (тангенциальные).
По направлению вращения рабочего колеса (если смотреть со стороны всасывания) вентиляторы могут быть правого вращения и левого (колесо вращается по часовой стрелке либо против, соответственно).
В зависимости от от состава перемещаемой среды и условий эксплуатации вентиляторы подразделяются на:
- обычные вентиляторы - для воздуха (газов) с температурой до 80C;
- коррозионностойкие вентиляторы - для коррозионных сред;
- термостойкие вентиляторы - для воздуха с температурой выше 80С;
- взрывобезопасные вентиляторы - для взрывоопасных сред;
- пылевые вентиляторы - для запылённого воздуха (твёрдые примеси в количестве более 100 мг/м3).
По способу соединения крыльчатки вентилятора и электродвигателя вентиляторы могу быть:
- с непосредственным соединением с электродвигателем;
- с соединением на эластичной муфте;
- с клиноременной передачей;
- с регулирующей бесступенчатой передачей.
По месту установки вентиляторы делят на:
- обычные, устанавливаемые на специальной опоре (раме, фундаменте и т.д.);
- канальные, устанавливаемые непосредственно в воздуховоде;
- крышные, устанавливаемые непосредственно на кровле.
Основными характеристиками вентиляторов являются следующие параметры:
- расход воздуха, м3/час;
- полное давление, Па;
- частота вращения, об/мин;
- потребляемая мощность, затрачиваемая на привод вентилятора, кВт;
- КПД - коэффициэнт полезного действия вентилятора, учитывающий механические потери мощности на различные виды трения в рабочих органах вентилятора, объёмные потери в результате утечек через уплотнения и аэродинамические потери в проточной части вентилятора;
- уровень звукового давления, дБ.
Раздичают уровень звукового давления в воздуховоде со стороны всасывания и нагнетания, а также передаваемые в окружающую среду.
Вентиляторы также применяются в системах обогрева воздуха в помещениях, продувая воздух через нагревательные элементы, или наоборот, для охлаждения каких-либо поверхностей, обдувая их окружающим воздухом (например, компьютерной техники, радиатора автомобиля).
Область применения и подбор вентиляторов
Вентиляторы могут поставляться как самостоятельно, так и в составе вентиляторного агрегата или вентиляционной секции. В этом случае вентилятор встраивается вместе с электродвигателем в специальный корпус. Кроме того, они могут использоваться в составе агрегатированных приточных установок, в кондиционерах, в воздушных завесах, в воздухоочистителях, фан-койлах, сплит-системах, шкафных кондиционерах и других вентиляционных установках.
Как уже отмечалось выше, в системах вентиляции и кондиционирования применяются осевые, радиальные и диаметральные вентиляторы.
Диаметральные вентиляторы, как правило, поставляются в составе оборудования (кондиционеров, фанкойлов и пр.) и характеризуются не только конкретным расположением (компоновкой), но и жесткой привязкой к определённой модели этого оборудования. В вентиляционных сетях диаметральные вентиляторы используются крайне редко.
Осевые и радиальные вентиляторы могут использоваться как в определённых моделях оборудования (вентиляционных агрегатах, конденсаторных установках и пр.), так и в составе систем вентиляции и кондиционирования. В последнем случае конкретные модели вентиляторов подбираются расчётом.
При установке вентилятора в вентиляционную сеть рекомендуется предусматривать прямые участки стабилизации воздушного потока с обеих сторон от вентилятора, для уменьшения аэродинамических потерь, связанных с турбулизацией потока. Минимальные длины стабилизирующих участков составляют 1,5 диаметра колеса вентилятора на всасывании и 3 диаметра колеса вентилятора на нагнетании.
У всех вентиляторов генерация шума увеличивается с возрастанием окружной скорости вращения колеса, в связи с этим при одном и том же числе оборотов больший шум исходит от вентиляторов больших размеров. Кроме того, шум у одного и того же вентилятора больше при уменьшении его КПД.
Уменьшение шума вентиляторных установок может быть достигнуто непосредственно в самой установке и предотвращением его распространения в окружающее пространство. Снижение шума самого вентилятора возможно: при уменьшении скорости вращения рабочего колеса, повышении КПД вентилятора, улучшении аэродинамических характеристик подводящих и отводящих воздуховодов. Для уменьшения шума в сети воздуховодов устанавливают шумоглушители, возможна облицовка корпусов вентиляторов звукоизоляционными материалами, установка вентилятора в специальном звукоизоляционном кожухе.
Вентблоки
Все необходимые виды подготовки воздуха реализуются с помощью функциональных блоков, входящих в состав приточной установки. Каждый из блоков имеет собственное аэродинамическое сопротивление, и, кроме того, сама сеть воздуховодов обладает соответствующим сопротивлением.
Побудителем движения воздуха в вентиляционной системе, преодолевающим ее аэродинамическое сопротивление и обеспечивающим заданную производительность, является вентилятор. От выбора его технических характеристик, габаритов, уровня технического совершенства и соответствия поставленной задаче зависят габариты, компоновка, потребляемая мощность, шум и некоторые другие потребительские свойства всей приточной системы.
Разные фирмы, выпускающие приточные установки, используют в них вентиляторы различных типов. Одна из типичных компоновок вентиляторного блока приточной установки (которой придерживаются многие отечественные и зарубежные производители) включает в себя радиальный вентилятор со спиральным корпусом (часто двустороннего всасывания), установленный внутри прямоугольного ящика со звукоизолирующими стенками.
Существует другая, более перспективная, с нашей точки зрения, схема вентиляторногоблока приточной установки, которая представляет собой канальный радиальный вентилятор в квадратном (прямоугольном) корпусе, в котором реализован принцип свободно вращающегося колеса. По такой схеме выпускаются вентиляторы для приточных установок целым рядом зарубежных и отечественных фирм.
Преимущества вентиляторных блоков
При использовании в приточных системах канальный радиальный вентилятор имеет следующие очевидные преимущества по сравнению с радиальным вентилятором со спиральным корпусом.
1. Уменьшенные габариты. Стандартный вентилятор со спиральным корпусом с учетом рамы имеет максимальный размер в плоскости спирали 1,6—2 диаметра колеса, поэтому высота Я блока с учетом рамы и теплоизолированных стенок корпуса может составлять порядка 2—2,5 диаметра колеса. Вентилятор помещен в прямоугольный ящик со звукоизолирующими стенками толщиной не менее 50 мм. Ширина вентилятора двустороннего обычно составляет 1,4—1,6 диаметра колеса, поэтому ширина В блока с учетом необходимого свободного пространства для всасывания и теплоизолированных стенок составляет примерно 2,4—2,6 диаметра колеса. Длина L вентиляторного блока с учетом привода — не менее 2,5 диаметра колеса. В отличие от него, прямоточный (канальный) вентилятор в квадратном корпусе той же производительности имеет размер проходного сечения 1,5—1,6 диаметра колеса с учетом толщины звукопоглощающих стенок корпуса.
2. Отсутствие необходимости установки диффузоров на выходе из вентилятора. Вентилятор в спиральном корпусе для приточной установки подбирается обычно по полному давлению. Полное давление представляет собой сумму статического и динамического давлений вентилятора. В тех случаях, когда скорость воздуха на выходе из вентилятора достаточно велика, устанавливают диффузор для снижения аэродинамических потерь в воздуховоде. Если же за вентилятором находится теплообменник, требуется установка диффузора большой длины либо (с целью сокращения габаритов) должны быть предусмотрены соответствующие устройства для выравнивания профиля скорости перед теплообменником. Иногда преобразовать динамическое давление вентилятора в статическое без существенных потерь не представляется возможным, динамическое давление считается потерянным и используется только статическое давление. В прямоточном вентиляторе средняя по сечению скорость потока на выходе из вентилятора обычно мала и полное давление примерно равно статическому. Поэтому к вентилятору можно присоединять воздуховод либо такого же сечения, либо даже несколько меньшего.
3. Расширение компоновочных решений. В силу причин, изложенных выше, теплообменник может устанавливаться только перед вентилятором со спиральным корпусом. При использовании в приточной системе прямоточного вентилятора, имеющего одинаковые проходные сечения на входе и выходе и низкие средние скорости по сечению, секция теплообменников может размещаться как перед вентилятором, так и после него (в зависимости от потребной компоновки приточной установки в конкретной задаче).
При использовании в установках вентилятора со спиральным корпусом на выходе вентилятора, как правило, поток имеет значительные скорости, поэтому нельзя устанавливать глушитель шума непосредственно после вентилятора. Необходимо предварительно уменьшить скорость потока с помощью плавно расширяющегося канала (диффузора). На выходе из канального вентилятора скорости воздуха, как правило, невелики, и глушитель шума можно устанавливать непосредственно после вентилятора, даже с поджатием сечения.
Выход потока из вентилятора в спиральном корпусе может осуществляться прямо, вдоль оси камеры или вверх (связано с ориентацией спирального корпуса). При использовании в приточной системе вентилятора со свободным колесом выход потока может осуществляться в любом направлении, а также в нескольких направлениях одновременно.
4. Улучшение регулировочных характеристик. При использовании в приточной системе вентилятора со спиральным корпусом обеспечение заданного режима системы по производительности и давлению производится за счет выбора типоразмера вентилятора и частоты вращения рабочего колеса, т. е. определяется частотой вращения двигателя и передаточным числом шкивов (особенности регулирования изменением частоты вращения описаны в гл. 4). Если в приточной системе применяется вентилятор со свободным колесом (рабочее колесо установлено непосредственно на валу электродвигателя), получение заданного режима производится за счет выбора соответствующего типоразмера вентилятора и геометрии рабочего колеса, что обеспечивает большую гибкость задания режима работы вентилятора.
5. Устойчивая работа. При использовании в установках вентилятора со спиральным корпусом двустороннего всасывания с одной стороны на входе в рабочее колесо размещается конец вала со шкивом и ремнями. Шкив существенно загромождает проходное сечение вентилятора, и, кроме того, он крутится по вращению рабочего колеса. Таким образом, на этом входе колеса возникает подкрутка потока по вращению. Отмеченные два эффекта (загромождение входа и подкрутка) ухудшают аэродинамическую характеристику этой стороны вентилятора и, соответственно, вентилятора в целом, в связи с чем возможны признаки неустойчивого течения в вентиляторе (колебания расхода), особенно в случае рабочих колес с загнутыми вперед лопатками. Указанные проблемы становятся очевидны, если понять, что вентилятор двустороннего всасывания является частным случаем параллельного соединения двух одинаковых по схеме вентиляторов, но работающих на разных режимах. В отличие от них, режим работы канального вентилятора определяется только правильным подбором для данной сети.
6. Жесткость конструкции. В некоторых вентиляторных (и других) блоках каркасно-панельная конструкция опирается на пластиковые угловые трехгранные элементы. Такие уголки не могут обеспечить жесткость и надежность конструкции при наличии вибраций вентилятора (а они присутствуют всегда). Кроме того, нет информации о свойствах таких пластиковых соединений при низких отрицательных температурах перекачиваемого первыми секциями установки наружного воздуха. Известно только, что некоторые производители отказались применять во входных клапанах при низких температурах пластиковые передающие шестерни.
7. «Плоские» установки. Используя возможности работы радиального колеса с загнутыми назад лопатками в ограниченном пространстве, на базе канальных вентиляторов можно строить самые «плоские» приточные установки.
По этим и, возможно, некоторым другим причинам специалисты ряда фирм пришли к выводу о целесообразности применения в приточных системах схем вентиляторов со свободным рабочим колесом (или канальных вентиляторов) в квадратном (прямоугольном) корпусе.
Несмотря на приведенный выше анализ, нельзя считать, что схема вентилятора со свободным рабочим колесом должна применяться в приточных установках всегда, заменяя вентилятор со спиральным корпусом. Это было бы неправильно. В каждом случае надо руководствоваться конкретными условиями и требованиями и выбирать оптимальную компоновку вентилятора. Например, с колесом №3,15, можно получить статическое сопротивление до 1000—1200 Па при частоте вращения рабочего колеса примерно 2900 об/мин. Если же требуется большее давление, например в технологических специальных установках, то должны быть использованы вентиляторные блоки, в которых установлены односторонние или двусторонние вентиляторы со спиральным корпусом и рабочим колесом с загнутыми вперед лопатками. Такие вентиляторы имеют более высокие коэффициенты давления (?< 3). Следует только помнить, что в полном давлении вентилятора значительную долю может составлять динамическое давление, оценивать его, при необходимости принимать соответствующие меры. Такие вентиляторные блоки могут использоваться также в малогабаритных приточных установках, если необходимо обеспечить более высокие давления, чем в схемах со свободным колесом.
