Обычным делом, которое часто встречается в повседневной жизни и в промышленной сфере деятельности, являются вентиляторы. Их разделяют на: диаметральный, осевой и центробежный из-за особенности выполнения конструкций. В более ранние времена в обиходе использовали только осевые механизмы. И уже гораздо позже Саблуков, военный инженер, изобрел центробежный вентилятор. Именно это оборудование и получило сегодня очень широкую популярность в тех сферах, где есть потребность в конвекции газо-воздушной смеси в большом объеме. В этой статье мы подробно рассмотрим, что такое центробежные вентиляторы и их применение.

Конструкция и принципы действия

Такой вентилятор еще называют радиальным. Он используется для следующих целей:

• Конвекция газо-воздушных или воздушных потоков в системе вентилирования бытовых, промышленных, торговых или общественных строений;
• Очищение воздуха;
• Регулирование содержания влажности в воздухе;
• Создание комфортных условий нахождения в здании.

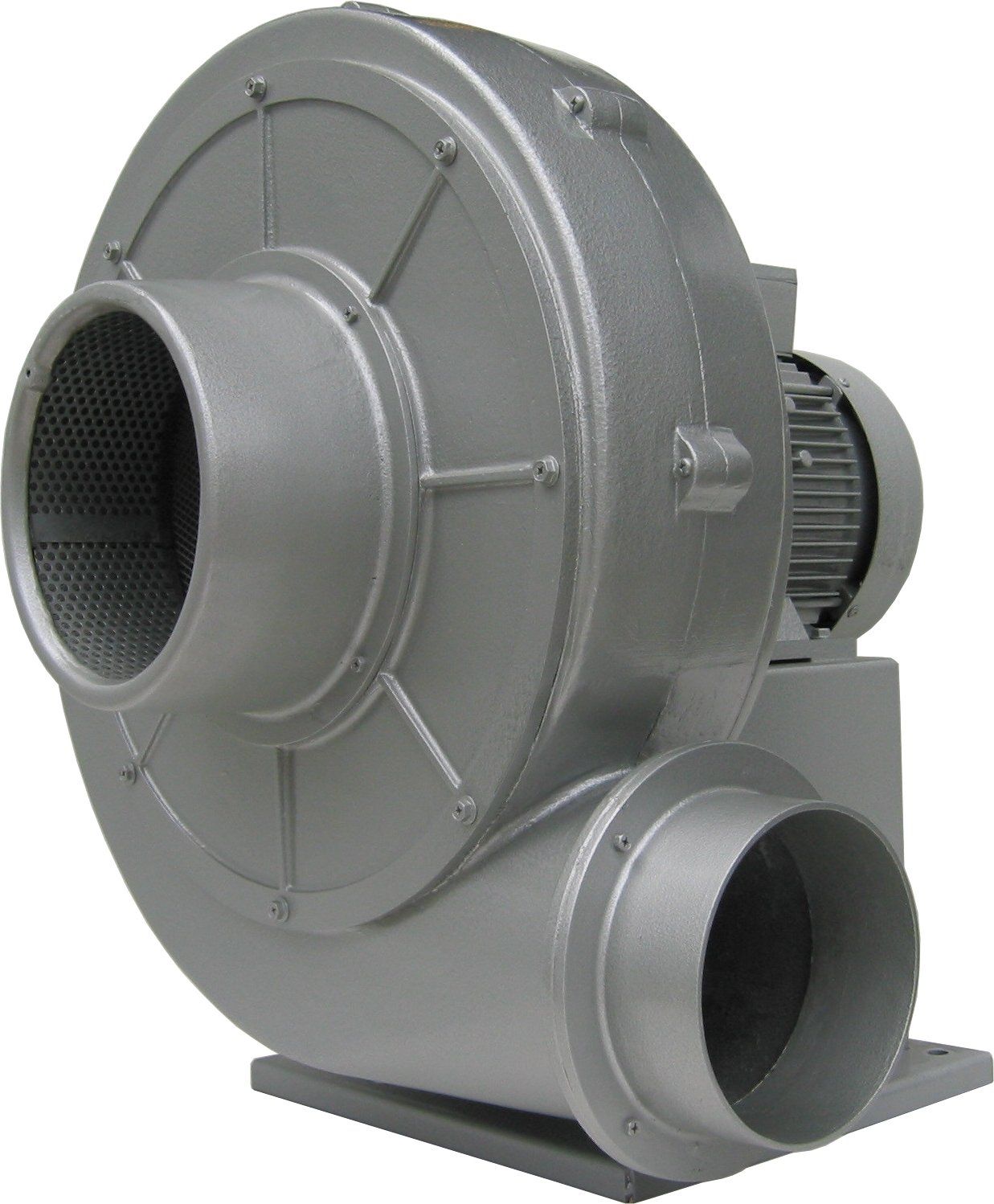

При всем этом разнообразии центростремительный вентилятор имеет довольно простую конструкцию. Он состоит из таких элементов:

1. Спиралевидный корпус, имеющий два отверстия – всасывающее и выпускное;
2. Несколько лопастей;
3. Двигатель;
4. Рабочее колесо, представляющее собой несколько лопаток, скрепленных друг с другом парой дисков, насаженное на вал посредством использования шпонки.

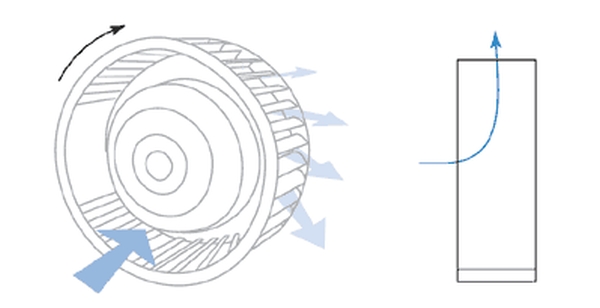

Принцип действия следующий – включается двигатель и приводит в рабочее состояние лопасти. Они в свою очередь при вращении засасывают воздух, проходящий в спиралевидный корпус, благодаря центробежной силе. После этого воздушный поток выводится в воздуховод и, очистившись, выходит наружу. Как видите центробежные вентиляторы и их применение в жизнедеятельности человека очень просты. Они могут служить много лет подряд, если соблюдаются некоторые правила.

Условия эксплуатации

Центробежные вентиляторы могут эксплуатироваться в помещениях, в которых соблюдаются следующие условия:

• температура воздуха (или невзрывоопасной газовоздушной смеси) не больше 80°С, для двусторонних — до 60°;
• механические примеси не должны превышать 1 г/м3;
• в воздухе не содержится волокнистых частиц и липких веществ.

Несоблюдение этих условий, превышение показателей приводит в быстрому износу вентиляторов и выходу их из строя.

Разновидности центробежных вентиляторов

Имея различные критерии, кулера радиальные могут быть классифицированы следующим образом:

• по направленности движения воздушных потоков (вытяжные и двустороннего всасывания);
• по величине воздушного давления (низкий уровень, средний уровень, высокий уровень);
• по направлению вращений (правостороннее вращение, левостороннее вращение).

Диапазон использования данных устройств достаточно широк и распространяется на бытовые сферы, и на сферы промышленного деяния. Использование радиального кулера в той или иной области обусловливает его полное давление.

Все существующие механизмы обозначаются согласно ГОСТУ такими условными знаками:

• «В» – название изделий (вентилятор);
• «Ц» или «Р» – разновидность механизма (центробежные, радиальные);
• Целое число, обозначающее размер коэффициента указывающего на полное давление;
• НУ – число быстроходности;
• D – величина наружного диаметра рабочего колесика, которая является и номером изделия.

К примеру, вы приобрели устройство, имеющий буквенно-цифровое обозначение ВЦ-86-75-6,0 – это обозначает следующее – кулер центробежный, характеризуется полным давлением с коэффициентом 0,86, его быстроходность составляет 75, а диаметр рабочего колеса равен 600 миллиметрам.

По этим параметрам вы с легкостью сможете определиться с выбором правильной техники.

Обозначения по ГОСТу:

Так, обозначение ВР-300-45-2,0 соответствует вентилятору радиальному с коэффициентом полного давления 300 (среднего давления), быстроходностью 45, диаметр рабочего колеса которого равен 200 мм.

Отличия вентиляторов в зависимости от движений рабочих колес

Как уже упоминалось, имеются кулера с движением рабочих колес в разные направления — правосторонние и левосторонние. Радиальные вентиляторы с правым вращением имеют отличие от тех, которые с левым движением. Первые вращаются за часовой стрелкой, а вторые – в сторону противоположную.

В кулерах с двухсторонними всасываниями воздуха направление движения воздушного потока определяется с той стороны, которая расположена против привода.

Способы закрепления рабочих колес также имеют различия. Есть те, которые приводятся в движение с помощью электрического двигателя, и работающие на клиноременных передачах.

Главные характеристики центробежных вентиляторов

К основным характеристикам любого кулера, в том числе и центробежного, относятся:

• Показатель давления;
• Объемное использование воздуха;
• Частота, с которой вращаются лопасти;
• КПД устройства;
• Степень звукового давления.

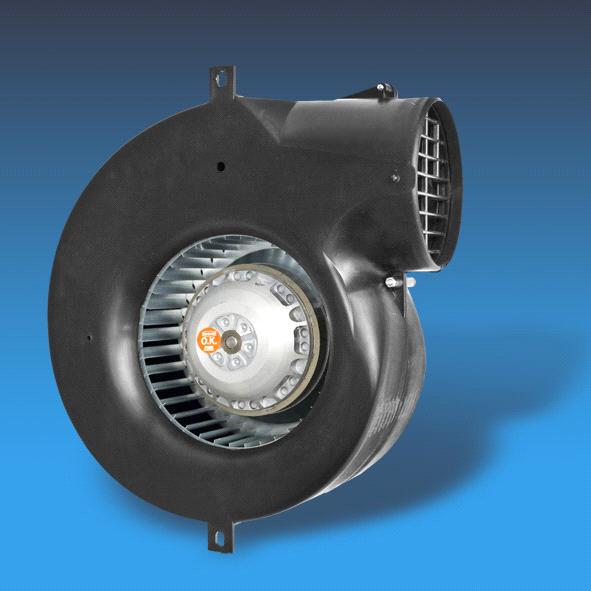

Следует отметить, что загнутые вперед лопасти на корпусе вентилятора значительно повышают воздушное давление и значение коэффициента подачи. При этом уровень полезного действия значительно снижен, двигатель подвержен перегреву, а шумовой фон повышен. В отличие от этих приборов — устройства с лопастями выгнутыми назад не слишком шумные, у них хороший КПД. Из этого следует, что последние характеристики более приемлемы в использовании.

Сейчас большинство из производителей вентиляционного оборудования имеют в своем ассортименте центробежные механизмы с выходом, который подходит каналам с круглыми сечениями. Их диаметр составляет от 100 до 400 миллиметров. Также ими производятся воздуховоды с прямоугольным сечением с размерами от 300х150 миллиметров до 1000х500 миллиметров. Расширение, таким образом, модельного ряда дало возможность применять данные конструкции не только в бытовых, но и в промышленных вентиляционных системах.

Использование центробежных конструкций

Конструкции такого образца бывают напольные и настольные. Их мобильность обеспечивает простоту в эксплуатации, а также легкость в установке. Применение таких механизмов возможно в любых местах, в которых имеется доступ к электропитанию.

Частные дома или квартиры обычно оснащают ванные комнаты, санузлы или кухни данной техникой. Это способствует поддержанию нормальной влажности воздуха, а также избавлению от неприятных запахов. Размещают такие конструкции в соединенных с шахтами для вентилирования отверстиях. Иногда центробежные вентиляторы и их применение зависит от того, насколько высокими влагозащитными свойствами они обладают.

На вредном производстве, когда есть необходимость быстрого удаления загрязненного воздуха, используются прямоточные центростремительные установки.

Любая промышленность не сможет обойтись без такого рода комплектующего. А выбирать их следует исходя из сферы дальнейших применений и назначений.

Такое оборудование очень важную нишу занимает в процессе промышленного производства. Это и очищение воздуха, и создание благоприятных условий труда для рабочих предприятия. Механизмы в промышленной зоне не требуют особого ухода, необходимо будет только периодически смазывать их и следить за износом деталей.
