Воздухораспределители

Воздухораспределители Быстрый переход:
Получить коммерческое предложение

Компания ООО "Пром Климат" (г. Москва) - профессиональная инжиниринговая компания. Мы реализуем инженерные системы здания или помещения на вашем объекте "под ключ".
Звоните: 8 (495) 410-11-73 или отправьте быструю заявку.

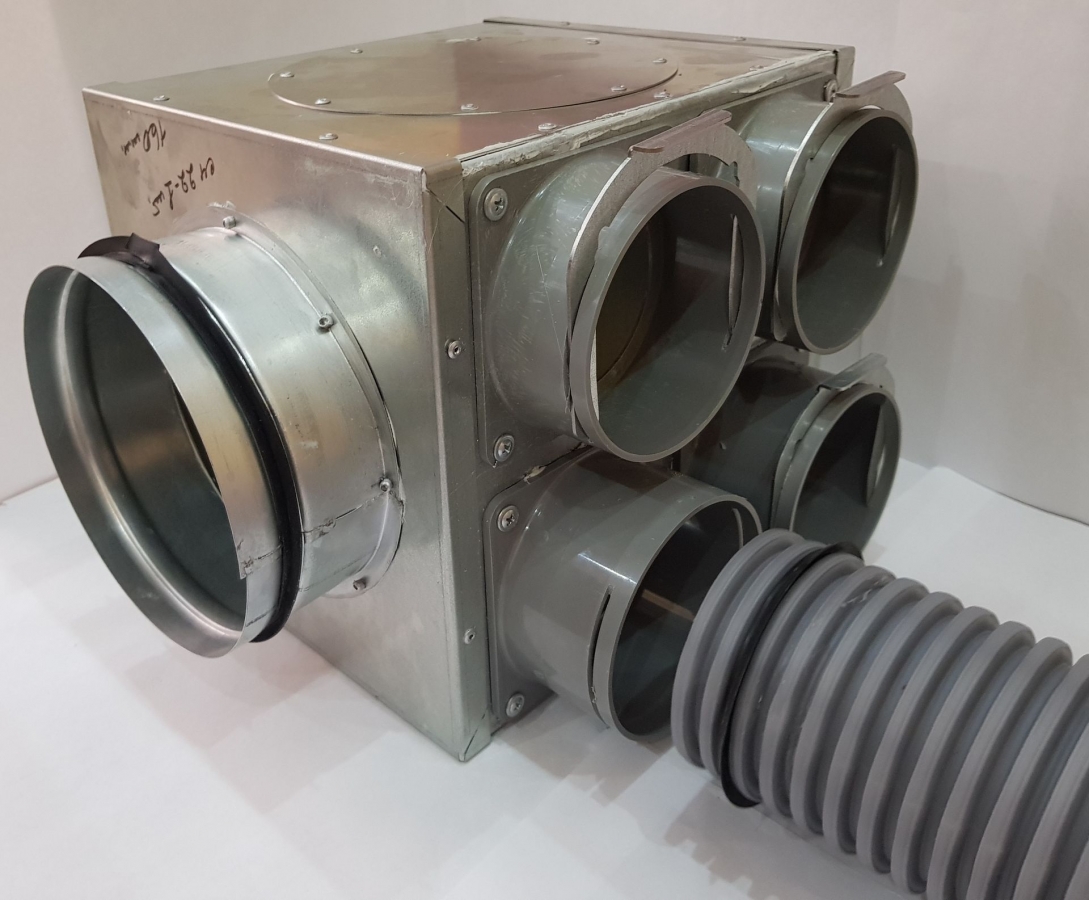

Воздухораспределителем называется специальное приспособление, доставляющее чистый воздух в вентилируемое помещение, по-другому его ещё называют «диффузор», мембрана или насадка. Применение воздухораспределителей при проектировании вентиляции выполняет распределительную задачу по перемещению объёмов кислорода, создавая тем самым циркуляцию воздушного пространства в рабочей зоне. Материал, из которого изготавливают распределители воздуха – это сталь с алюминиевым или полимерным покрытием. Задачей устройства является обеспечение равномерной подачи и распределение воздуха внутри вентилируемой комнаты.

Места использования и назначение диффузоров

Устройства по распределению воздуха чаще всего применяют в таких местах, как:

К целевому назначению для установки воздухораспределителя можно отнести:

  1. Создание комфортного микроклимата в закрытом вентилируемом помещении.
  2. Изменение схемы подачи кислорода в комнаты.
  3. Разбавление тепловой нагрузки.
  4. Удаление мельчайших пылинок в воздухе при помощи вытяжной системы.
  5. Поддержание установленной неравномерности температуры и сохранение скорости перемещения воздуха.

С помощью мембраны можно при необходимости отрегулировать объём (увеличить или уменьшить) поступающего в вентилируемое помещение кислорода.

Виды распределителей воздуха

В помещении очень важно правильно не только установить диффузор, но и подобрать наиболее подходящий вид исходя из технических параметров помещения. Выборочный ряд насадок очень широк и позволяет выбрать оптимальный вариант. Эти мембраны представлены в виде плафонов, воздуховодов, решёток, перфорированных панелей, насадок с форсунками и многих других. Вот краткое описание действия устройства:

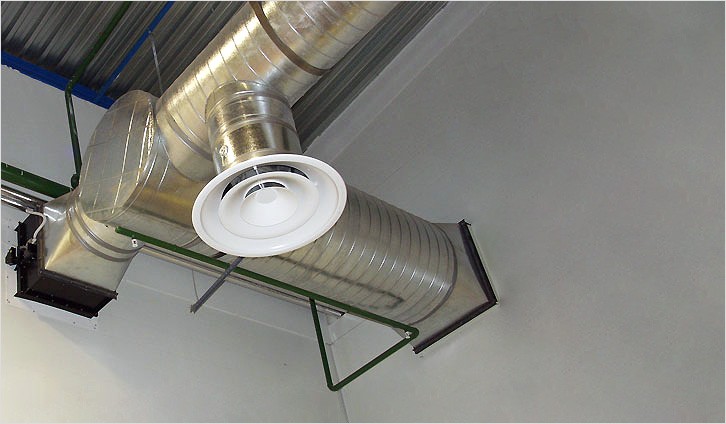

  1. Плафоны – устройства для распределения кислорода, состоящие из нескольких концентрических насадок. При неподвижных диффузорах образуется горизонтальный поток, а при перемещающихся диффузорах – струя воздуха может быть горизонтальной или вертикальной, в зависимости от температуры подаваемого кислорода (при тёплом – вертикально, при холодном – горизонтально).
  2. Решётки – классический вариант размещения в стенах комнат без навесных потолков или в случае расположения приточного воздуховода под потолком в коридоре. Решётки бывают металлические, пластмассовые или декоративные деревянные.
  3. Перфорированные панели подходят для размещения в навесных потолках. Преимущество такого распределителя это его лёгкий вес. Направление приточного потока в таком случае всегда горизонтальное, препятствует запылённости воздуха в помещении.
  4. Воздухораспределители с насадками устанавливаются непосредственно в стенах на отдельный воздуховод. Насадки могут быть отрегулированы с помощью специально предусмотренного приёмника давления и шибера.

Классификация диффузоров по местоположению в помещении разделяется на воздухораспределители для крепления на потолок, стены и пол. К видам настенного или потолочной насадки относятся вихревые диффузоры. Это устройства, имеющие форму круга или квадрата, со специальной прокладкой по контуру, для более плотного крепления к поверхности. С обратной стороны вихревой диффузор оснащён воздухонаправляющим кольцом и крыльчаткой (кроме вариантов приточной вентиляции, там отсутствует крыльчатка). Монтаж такой насадки осуществляется с помощь кронштейнов или отверстий во фланце.

Рассматривая напольные распределители воздушного потока, следует отметить, что они занимают лидирующие позиции по интенсивному теплообмену в вентилируемых комнатах. Этот эффект достигается благодаря размещению в корпусе самого диффузора поперечных рёбер с наклонно в сердечниках. Подвидами насадок для размещения на полу являются распределители с наличием регуляции и без регуляции. Преимущество регуляции состоит в том, что можно установить направление струй кислорода и расхода объёма воздушного потока на определённой площади.

По материалу изготовления мембраны делят на металлические (из стали, алюминия) и пластиковые модели. По поводу металлических можно сразу сказать, что они более долговечны и имеют высокую степень прочности, а вот пластиковые, в отличие от металлических, не подвержены коррозии, имеют более лёгкий вес и многообразны по расцветкам и размеру.

Выделяют особые модели насадок для регуляции потоков в местах с высоким уровнем влажности микроклимата.

Рекомендации по выбору насадки

Для того чтобы определиться с принятием решения о приобретении конкретного вида распределителя потоков, нужно не торопиться, а внимательно ознакомится со всеми параметрами и тонкостями в установке и применении устройства.

При применении воздухораспределителей при проектировании вентиляции имеет значение выбор насадки, которая поможет решить проблему высокого уровня содержания пыли (например, в производственных цехах).

Руководство по установке

При установке, создании проектов системы распределения потоков обязательно нужно принимать во внимание технические характеристики вентилируемой комнаты, влияющие на распределение воздушного потока в ней. К ряду таких особенностей можно отнести:

Установка насадок, распределяющих кислород, возможна на потолке, стенах, в напольном покрытии, благодаря чему поддерживается влажность и равномерная циркуляция потоков в аудитории. Диффузоры подлежат обязательному применению для проведения мер противопожарной безопасности. Такие распределители создают завихрения воздушных потоков, чем содействуют перемещению кислорода и его циркуляции в комнате.

Перемешивающие системы вентиляции

Перемешивающую вентиляцию называют еще «распределением воздуха посредством турбулентного потока». Это наиболее популярная система распределения воздуха. Она организуется при помощи ВР, подающих воздух в помещение воздушными струями, имеющими высокую скорость и турбулентность, вызывающими интенсивную циркуляцию воздуха. В результате происходит перемешивание свежего воздуха приточной струи с воздухом помещения.

Если происходит полное перемешивание, на определенном расстоянии от места притока параметры воздуха (температура, относительная влажность, скорость движения), а также содержание загрязняющих веществ будут одинаковыми в любой точке обслуживаемого помещения. Объемный расход приточного воздуха, как правило, невелик по сравнению с общей перемещаемой массой воздуха в помещении. Начальная скорость приточной струи может изменяться в зависимости от конкретных условий в очень широком диапазоне – от 2 до 20 м/с. Разность температур между приточным воздухом и воздухом в помещении также может быть достаточно высокой как в режиме отопления, так и в режиме охлаждения помещения. Температура воздуха будет практически одинаковой там, где обеспечивается достаточно интенсивное перемешивание воздуха, и, напротив, в застойных зонах могут иметь место значительные температурные перепады. Следует отметить, что на наличие и размеры застойных зон, помимо приточных струй, оказывают влияние естественные конвективные потоки, формируемые в конкретном помещении. Формирование конвективных потоков и их характеристик определяется множеством факторов, таких, в частности, как наличие локальных источников тепла, их мощность, размеры и расположение в помещении, теплоизоляция ограждений помещения и т. п. Отметим, что критичными представляются случаи, когда застойные зоны образуются в рабочей (обслуживаемой) зоне помещения; менее критичны ситуации, когда застойные зоны расположены за пределами рабочей зоны, например, в верхней зоне помещения. Наличие в помещении застойных зон, независимо от вида используемого ВР, более неприятно при отопительном режиме работы вентиляции, в силу естественной тенденции нагретого воздуха перемещаться вверх за пределы рабочей зоны.

Размеры застойных зон можно уменьшить путем соответствующего увеличения объемного расхода и скорости приточного воздуха. Эта, на первый взгляд, банальная операция не должна нарушать комфорт пользователей, находящихся на рабочем участке. В этом смысле довольно проблематичным представляется использование перемешивающих систем с напольным распределением воздуха, когда из-за высокой скорости движения воздуха в обслуживаемой зоне могут возникать условия ощутимого дискомфорта. Если же условия комфорта не являются обязательными (например, на участках, где не предусмотрено постоянное присутствие людей), то явление температурного расслоения воздуха по высоте может позволить снизить холодильную нагрузку.

Виды ВР для перемешивающих систем воздухораспределения приведены в табл. Классификация ВР, представленная в табл., не претендует на то, чтобы быть исчерпывающей.

Таблица
Виды воздухораспределителей для перемешивающей вентиляции
Вид Подвиды
Приточные решетки - для установки в стене или воздуховоде
- с одним или двумя рядами лопаток
- с неподвижными горизонтальными лопатками
Потолочные ВР (плафоны) - многодиффузорные круглые
- многодиффузорные квадратные (пря-
моугольные) с различными направле-
ниями приточных струй (секторные
кольцевые, с перфорированной крыш-
кой и т. п.)
ВР, формирующие быстро
затухающие струи
- щелевые, устанавливаемые в потолке
или стене
- квадратные или круглые, устанавли-
ваемые в потолке
- с регулируемыми элементами (стен-
ные, потолочные)
- с перфорированной элементами, уста-
навливаемые в потолке или стене
ВР, формирующие закру-
ченные струи
- круглые или квадратные с неподвиж-
ными или регулируемыми закручивателями
- щелевые, устанавливаемые в стене
ВР с регулируемой гео-
метрией
- с регулируемыми лопатками
- с неподвижными лопатками и с регули-
руемым «цилиндром», двухструйные
Сопловые ВР - с шаровой или полусферической камерой
- с воздухораздающими элементами-за-
кручивателями
- с рядом воздухораздающих элементов
ВР напольные - круглые, с закрученным воздушным потоком
- кресельные
- напольные и лестничные решетки


Рекомендации по установке диффузора

  1. Элемент крепления следует выбирать в зависимости от формы мембраны и конструкции потолка, стен или пола.
  2. Устанавливать этот элемент надо на этапе строительства конструкции помещения, в соответствии с проектным планом.
  3. Сделать отметку о размещении крепежа на поверхности, где планируется установить.
  4. Отметить место крепления потолка и его каркаса (при врезании в гипсокартон, или вмонтировании в натяжной потолок).
  5. Сделать разметку габаритов конструкции на стене (для определения занимаемого пространства).
  6. С помощью болгарки сделать обнижение в стене (зазор должен быть примерно 5 мм).
  7. Далее нужно вставить корпус воздухораспределителя и проставить на стене отметку для обозначения точек крепления.
  8. Используя перфоратор сделать отверстия нужного диаметра.
  9. Обработать герметиком стыки со стеной и выполнить крепление элемента.
  10. При помощи болтов и саморезов прикрепить насадку.
  11. Производится демонтаж лицевой панели и установка параметров воздухораспределения.
  12. После окончания монтажа мембраны выполняется этап настройки. Он включает в себя соединение и подключение измерительного нипеля и микронанометра.
  13. Мыть устройство следует по мере загрязнения с использованием тёплой воды и моющего средства.

Виды воздухораспределителей

Квадратные или прямоугольные многодиффузорные плафоны

Характеристики ВР данного типа аналогичны характеристикам ВР с концентрическими конусами. Они бывают секторные кольцевые (рис. 1), с перфорированной крышкой, со съемной лицевой панелью. Распределение воздуха может осуществляться в различных направлениях – от 1 до 4 – благодаря специальной конфигурации диффузоров. Модель со съемной панелью переключается из режима охлаждения с горизонтальной подачей воздуха в режим отопления с вертикальной подачей.

Диффузоры делают из листовой стали, окрашенной порошковым способом, или анодированного алюминия. Типоразмеры квадратных секторных кольцевых моделей варьируются от минимального 150 х 150 мм до максимального 600 х 600 мм с объемным расходом воздуха от 100 до 3 600 м3/ч. Прямоугольные модели имеют размеры от 225 х 150 мм до максимального 600 х 450 мм с объемным расходом воздуха от 150 до 2 800 м3/ч.

Функциональные параметры и способ установки аналогичны приведенным для кольцевых моделей. Высота установки варьируется от 2,4 до 3 м. У диффузоров, установленных с линейным перепадом, дальность выброса сокращается на 40 %, а воздушный поток подается под определенным углом к линии горизонта.

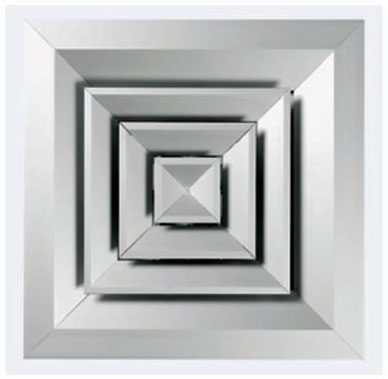

Квадратный многодиффузорный плафон

Рисунок 1.

Квадратный многодиффузорный плафон



Щелевые ВР

Щелевые потолочные ВР обеспечивают хорошее распределение воздуха, особенно вблизи стен, остекленных по периметру, и в силу особенностей дизайна и небольших габаритов легко вписываются в подвесные потолки, не изменяя общий вид помещения. Их отличительная особенность – возможность обеспечивать хорошее распределение воздуха в системах с переменным расходом воздуха.

Щелевые ВР могут иметь одну или несколько приточных щелей, каждая из которых может оснащаться регуляторами направления приточной струи, позволяющими ориентировать ее перпендикулярно вниз либо параллельно потолку. Имеются модели с одной или двумя щелями с несколькими направляющими струи, с независимой регулировкой (длина каждой составляет 150 мм), обеспечивающими переменное распределение воздуха в обе стороны. Функционирование в режиме «направление струи вниз» используется при периметральной установки вблизи оконного остекления, что позволяет минимизировать воздействие солнечного излучения летом и «отрицательную радиацию» в зимний период. Приточные струи, параллельные потолку, настилаются на него, если отклонение от горизонтали не превышает 45°. При больших углах приточные струи опускаются в помещение. Использование в системах распределения воздуха ВР с двумя и более щелями позволяет обслуживать помещения большой площади.

ВР изготавливаются из анодированного прессованного алюминия. Стандартные типоразмеры варьируются от 56 до 260 мм по ширине, максимальная длина одного диффузора составляет 3 000 мм.

Объемный расход воздуха – от 50 до 650 м3/ч на погонный метр.

Дополнительное оборудование – регулировочная дроссельная заслонка и коробка из оцинкованного стального листа с боковым креплением (в том числе с внутренней изоляцией). Имеются также фальш-диффузоры с закрытой задней частью и линейными элементами для забора воздуха.

Высота установки ВР составляет от 2,6 до 4 м.

ВР, формирующие быстро затухающие струи

Суть явления в том, что выходящие из ВР приточные струи воздуха вдоль по направлению движения интенсивно перемешиваются с воздухом помещения. Чем больше объем увлекаемого воздуха, тем эффективней перемешивание и равномернее распределение температуры воздуха, тем выше уровень комфорта в помещении. Бесспорным преимуществом данных ВР можно считать и то, что с их помощью можно подавать холодный приточный воздух, что в свою очередь позволяет сократить размеры воздуховодов.

«Коэффициентом индукции» ВР называют отношение расхода воздуха в струе к расходу приточного воздуха на единицу длины от ВР. Чем выше «коэффициент индукции», тем выше скорость смешивания двух воздушных потоков и равномернее распределение температуры.

Обычные ВР имеют ограниченные значения «коэффициента индукции», и, если при проектировании системы кондиционирования были допущены ошибки, либо если ВР установлены неправильно, холодный воздух плохо перемешиваясь в помещении поступает в рабочую зону, что, естественно, не в лучшую сторону влияет на уровень комфорта.

Для недопущения такого явления разработаны так называемые высокоиндукционные ВР, в основу работы которых положен принцип дробления приточной струи на множество отдельных струй, каждая из которых вовлекает при движении определенную часть воздуха помещения. Отсюда следует, что при равных расходах приточного воздуха высокоиндукционные ВР в состоянии увлечь существенно большую воздушную массу и создать таким образом более высокий эффект перемешивания по сравнению с обычными ВР.

Щелевые потолочные ВР

Щелевые потолочные ВР, формирующие быстро затухающие струи, состоят из алюминиевого воздухораспределительного короба (рис. 2) и перфорированного подающего воздушного патрубка из прессованного алюминия. Подача воздуха в помещение осуществляется в виде множества малых воздушных струй толщиной не более 3 мм в переменных направлениях под углом 45º друг к другу. При этом имеется также небольшая вертикальная струя, ее задача – стабилизировать общие параметры потока и сделать так, чтобы определенный объем приточного воздуха доходил до центра помещения.

Высокий уровень подмешивания (соотношение 1 к 25) и, как следствие, быстрое выравнивание температуры воздуха позволяют существенно снизить зависимость параметров воздуха в помещении от температуры приточного воздуха и высоты помещения. Данный вид ВР обеспечивает высокий комфорт в помещении, поскольку приточный воздух мало турбулентен; при этом температурный перепад между воздухом помещения и приточным составляет до 14 °С. Например, для поддержания в помещении температуры воздуха 26 °С можно использовать приточный воздух, имеющий температуру 12–13 °С, и отказаться от необходимого в таких случаях в летний период второго подогрева.

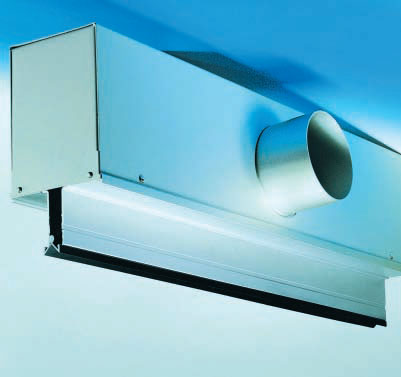

Щелевой ВР, формирующий быстро затухающие струи

Рисунок 2.

Щелевой ВР, формирующий быстро затухающие струи

ВР отлично подходят для систем с переменным расходом (глубина регулирования до 20 %), поскольку сокращение расхода воздуха не приводит к повышению скорости перемещения воздуха в помещении. При малом расходе угол расширения приточной воздушной струи не меняется, поэтому коэффициент индукции остается неизменным. Приточная струя с квазипостоянным расходом воздуха поступает в рабочую зону под углом 90°, что обеспечивает распределение приточного воздуха непосредственно в обслуживаемой зоне. При этом приточный воздух никак не контактирует с потолком, что предотвращает создание эффекта Коандаà и загрязнение поверхности потолков.

В силу малой ширины ВР (от 15 до 45 мм) их можно устанавливать в подвесных потолках из квадратных плит или гипсокартона практически невидимыми. Объемный расход воздуха – от 20 до 250 м3/ч на погонный метр.

Таким образом, к преимуществам ВР, формирующие быстро затухающие струи, следует отнести превосходное распределение воздуха (и, следовательно, высокий комфорт пользователей), возможность использовать значительный температурный перепад (что сокращает объемный расход и позволяет подавать воздух при температуре 13 °С), а также простоту, с которой они вписываются в окружающий интерьер.

Индивидуальное кондиционирование

Локальное воздухораспределение оказывается востребованным, когда расположение людей, находящихся в помещении, является фиксированным и постоянным во времени. Это, в частности, офисные помещения, конференц-залы, театрально-концертные залы, где местонахождение каждого посетителя определено изначально, и, как следствие, в пределах установленной зоны вентиляцию можно сосредоточить на отдельных участках. Это позволяет сократить затраты на ненужный в этом случае климат-контроль всего обслуживаемого объема. Распределение воздуха можно организовать посредством оборудования, полностью встроенного в мебель или окружающие предметы обстановки, как, например, подкресельные ВР в зрительных залах или линейные ВР или решетки, встроенные в ступеньки лестниц спортивных комплексов.

В более совершенных системах кондиционирования воздуха регулирование параметров воздуха доверено самому пользователю. В таких случаях речь идет об индивидуальной вентиляции. Пользователь регулирует объемный расход воздуха, направление и в некоторых случаях температуру приточного воздуха, создавая таким образом оптимальный для себя микроклимат. Типичным примером таких систем служат вентиляционные сети офисных помещений, где в силу различия, и зачастую весьма существенного, индивидуальных предпочтений, создать комфортные условия для всех без индивидуальной регулировки практически невозможно. На рис. 3 показана вентиляционная система, где напольные ВР сочетаются с ВР, расположенными непосредственно в зоне рабочего места.

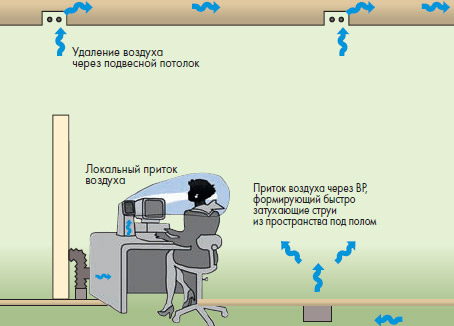

Офисная система индивидуальной вентиляции

Рисунок 3.

Офисная система индивидуальной вентиляции

Щелевые ВР, встраиваемые в стены

Щелевые ВР, встраиваемые непосредственно в стены, являются весьма привлекательной альтернативой для организации кондиционирования офисов. Сегодня, чтобы при равной высоте здания увеличить число рабочих этажей, многие офисы проектируются без подвесных потолков. Применение подобных ВР представляет собой достаточно простое решение. ВР может быть приточным или вытяжным, имеющим одну или две щели, и оснащаться выпускными соплами, расположенными в сомкнутый ряд. Элементы ВР изготавливаются из пластмассы и могут вращаться, изменяя угол выпуска воздуха. Имеются также ВР, оборудованные встроенным шумоглушителем (рис. 4). Такие ВР имеют акустическую коробку, которую можно монтировать непосредственно в стену на этапе ее строительства. Коробка имеет муфту, к которой подключается гибкий воздуховод. Со стороны помещения в стене вырезается проем для рамки ВР. По окончании строительства и отделочных работ части ВР соединяются. Использование съемных элементов облегчает уход за конструкцией и отвечает гигиеническим требованиям. Алюминиевые ВР имеют вставки, которые дробят приточную струю на множество мелких потоков. Положение вставок регулируется в зависимости от фактической формы помещения.

ВР позволяют получить поток приточного воздуха без сквозняков в помещениях высотой до 7 м с кратностью воздухообмена 6 ч-1. Температурный перепад может составлять до 8 °С. К преимуществам данного решения можно отнести экономию подпотолочного пространства, установку ВР в стены и их оборудование шумоглушителями. Встраиваемые в стены линейные ВР особенно эффективны в сочетании с излучающими потолочными системами. Здесь приточный воздух настилается на панель и увеличивает конвективный теплообмен.

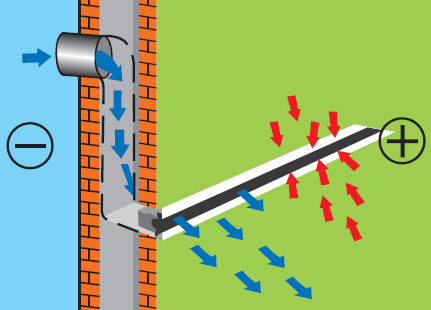

Принцип работы комбинированного приточно-вытяжного щелевого ВР, встраиваемого в стену

Рисунок 4.

Принцип работы комбинированного приточно-вытяжного щелевого ВР, встраиваемого в стену

Квадратные и круглые потолочные ВР, формирующие быстро затухающую струи

Данные модификации оснащаются рядом специальных элементов, которые обеспечивают быстрое затухание приточных струй при различных геометрических формах ВР. Типоразмеры варьируются от 300 х 300 мм до 800 х 800 мм. Объемный расход воздуха – до 2 000 м3/ч.

ВР с регулируемыми насадками

ВР с регулируемыми насадками имеют ряд небольших насадок с независимой регулировкой. Такие ВР, устанавливаемые в стенах, прямоугольной формы со стальной выпуклой крышкой, в которой установлены насадки из ABS. Их диаметр – 35 мм. Потолочные круглые ВР для открытого монтажа с насадками из ABS диаметром 57 мм. Обе модификации ВР устанавливаются на изолированный воздуховод, оборудованный приемником давления и регулирующим шибером.

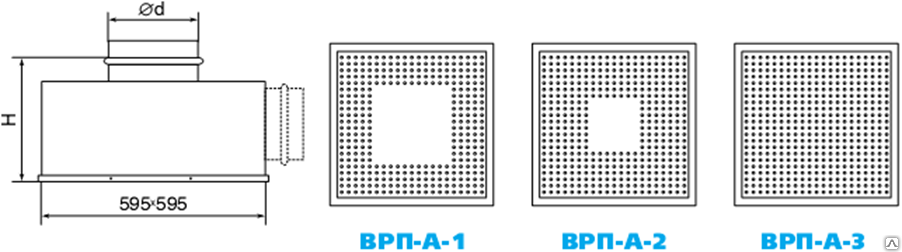

ВР с перфорированной крышкой

Перфорированные ВР (рис. 5), предназначенные для установки в подвесные потолки, имеют настолько малый вес, что не требуют никаких дополнительных подвесных систем. Направление приточной струи – радиально-горизонтальное. В силу этого образующаяся приточная струя препятствует запыленному воздуху помещения соприкасаться с поверхностью ВР, и поэтому он не загрязняется.

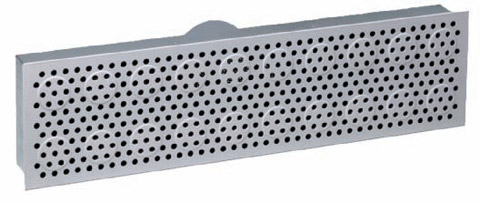

Стенной ВР с перфорированной крышкой

Рисунок 5.

Стенной ВР с перфорированной крышкой

Существуют ВР, формирующие быстро затухающую струю для установки в верхней части стены. Регулируемые насадки могут поворачиваться на 360° и обеспечивают распределение стабильного высоко-турбулентного воздушного потока в любом направлении. Данный тип ВР разработан специально для использования в сочетании с канальными вентиляционными конвекторами в подвесных потолках и имеет чрезвычайно низкий коэффициент потери нагрузки. Типичный пример их использования – гостиничные номера, где даже при асимметричном относительно комнаты расположении ВР воздух может направляться в самые отдаленные уголки помещения.
