Вентиляция бани или сауны

Вентиляция бани или сауны
Отправьте заявку на email manager@promklimat.ru или позвоните по телефону +7 (495) 664-41-59, и наш инженер подготовит вам наше коммерческое предложение.

Для того, чтобы банные процедуры приносили только пользу и удовольствие, необходимо два условия:

Эти на первый взгляд взаимоисключающие задачи, решает вентиляция в бане вообще и в парилке в частности. Несмотря на то, что в парилке русской бани должны поддерживаться высокая влажность и температура, без доступа свежего (холодного) воздуха никак не обойтись: кислород перерабатывается нашими легкими, частично выжигается печью, к тому же в парилке постепенно накапливается угарный газ (CO — химическая формула угарного газа).



Как правильно сделать вентиляцию в бани

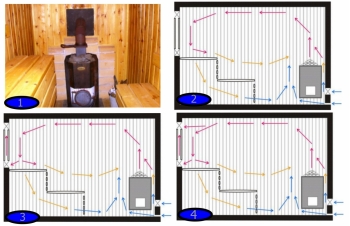

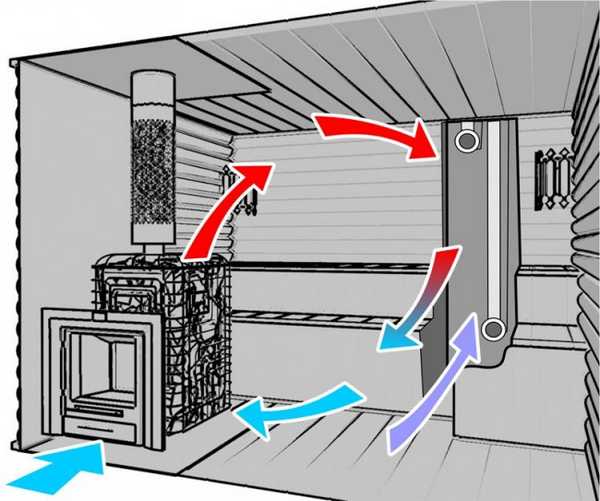

Как правильно сделать вентиляцию в бани. На рисунке красными стрелками показано движение горячего воздуха, синими — холодного

Если не организовать замену «отработанного» воздуха свежим, вместо улучшения здоровья и повышения работоспособности (именно за этим мы идем в баню) можно получить в лучшем случае вялость, слабость и головную боль, а в худшем – больничную койку или даже место на кладбище.

Виды вентиляции

Правильно устроенная вентиляция обеспечивает циркуляцию воздуха, при этом кислород поступает в достаточном количестве, а угарный и углекислый газы выводятся в атмосферу. После окончания банных процедур, при хорошей вентиляции, пары активно выводится за пределы здания, и помещения, в которых ранее была высокая влажность, просыхают. Если этому аспекту не уделялось достаточного внимания, через пару-тройку лет в парилке, а затем и в других помещениях,  гниет вагонка, появляется и постепенно усиливается запах затхлости и пота, а древесина превращается в труху. Теперь, надеюсь, ясно, нужна ли в бане вентиляция…

Прогрев и вентиляция бани

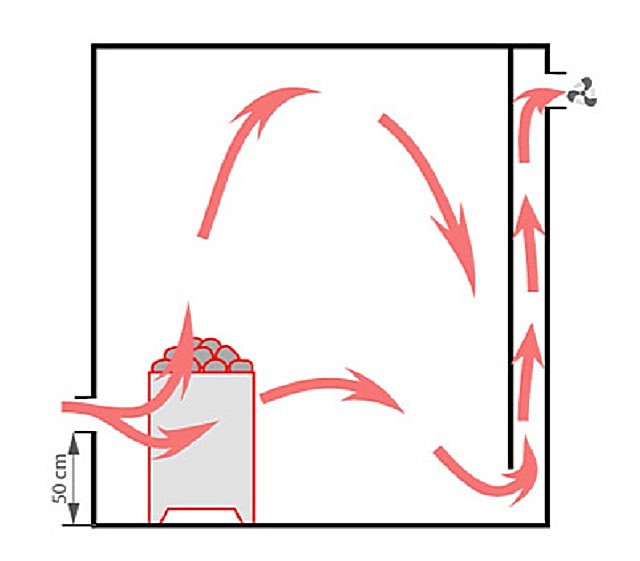

Прогрев и вентиляция бани. Обратите внимание, что вытяжное отверстие находится на небольшой высоте от пола — как правило, не выше 50 см. При данной схеме, в атмосферы выбрасывается отработанный пар. Более того, хорошо прогревается пол в парилке

Вентиляция в бане не нужна лишь в одном случае: если вся она построена из древесины и нигде не утеплялась – ни изнутри, ни снаружи. В таком случае воздухообмен происходит за счет того, что древесина «дышит». Еще в этом случае говорят о наличии естественной вентиляции в бане: любая древесина имеет поры и щели, через которые и происходит отток/приток воздуха, регулируется температура и влажность. Но если в бане из оцилиндрованного бревна или бруса устроено утепление или влаго/паро изоляция, то создание дополнительных вентиляционных отверстий необходимо.

Различают три типа вентиляции:

  1. Механическая вентиляция. В этом случае приток и отток воздушных масс происходит за счет искусственно создаваемого движения воздуха. Контролируют параметры воздуха технические средства.
  2. Естественная вентиляция: циркуляция происходит за счет разницы давления внутри и снаружи помещения. Такой метод возможет только при наличии «дышащих» стен или продуманно устроенных вентиляционных отдушин.
  3. Комбинированная вентиляция: одновременное использование естественного движения воздушных масс и технических устройств (в простейшем случае – вентиляторов).

В конкретном случае, при строительстве вентиляционного канала была использована алюминиевая фольга толщиной 100 микрон.

Устройство вентиляции в банях

В самом простом варианте, система вентиляции парилки или бани состоит из двух (иногда более) отверстий в стенах и/или фундаменте: приточном и вытяжном. Весь фокус, в выборе места расположения этих отверстий и в их размерах. Иногда, для обеспечения более активного воздухообмена, могут устанавливаться вентиляторы.

Прогрев и вентиляция бани

Единой схемы вентиляции для бани нет: слишком разные они бывают как по конструктивным особенностям, так и по материалам, из которых выполнены. Зато есть общие правила и несколько наиболее часто встречающихся схем, придерживаясь которых, можно выбрать оптимальную вентиляцию именно для вашего случая.

Размеры вентиляционных отверстий высчитывается исходя из объема помещения парилки: на один кубический метр вентилируемой площади размер отверстий должен быть 24см2.

Несмотря на то, что основная задача  в бане — поддерживать высокую влажность в парилке и достаточный уровень температуры, делать вентиляционные отверстия слишком маленькими нельзя: они не обеспечат необходимый уровень воздухообмена. Вытяжные вентиляционные отверстия должны соответствовать размерам приточных: при нарушении пропорций воздухообмен также будет недостаточным. В некоторых случаях, для ускорения отвода отработанного воздуха и ускорения просушки бани, можно сделать два вытяжных отверстия.

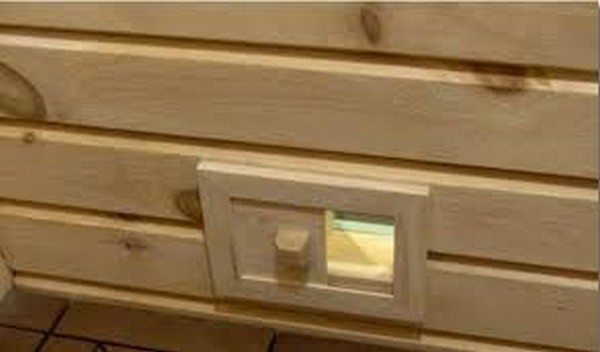

Вентиляционные отдушины

Чтобы обеспечить требуемые кондиции воздуха при нагреве парной, на вентканалы делают специальные крышки/заглушки, которые можно открывать/закрывать из парилки, регулируя тем самым влажность/температуру/воздухообмен. Вообще говоря, наличие заглушек или крышек на любом вентиляционном отверстии, выходящем на улицу, обязательно: зимой холодный воздух активно стремится в теплое помещение и наличие крышек или регуляторов задерживающих его, необходимо.

Где могут быть приточные и вытяжные отверстия

Чаще всего, печь в бане, хотя-бы частично располагается в помещении парилки. В таком случае, приточное отверстие делают возле печи на расстоянии не выше 30 см от пола. Поступивший холодный воздух быстро разогревается от печи и поднимается вверх. Это достаточно популярный, но не самый лучший способ  организации вентиляции для бани. Гораздо эффективнее вентиляция в том случае, когда приточные отверстия располагаются в фундаменте под полом (чтобы через них не проникли грызуны, отверстия оснащают металлическими решетками). Этот вариант решает сразу две задачи: доставляет свежий воздух в баню, а также эффективно просушивает полы и стены после завершения процедур. Доски пола, в таком случае, укладываются не вплотную, а с небольшим зазором для свободного прохождения воздуха. Если щели в полу вам оставлять не хочется (хотя для бани это очень неплохо) можно в полу сделать несколько вентиляционных отверстий, закрытых деревянными решетками. Движение воздуха в таком случае будет не настолько активным, могут понадобиться более мощные вентиляторы, но схема останется работоспособной.

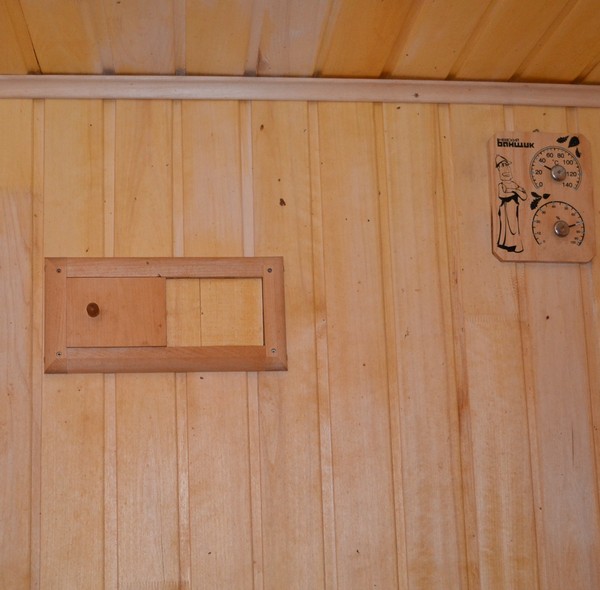

Вентиляционная отдушина с задвижкой

При планировании приточных вентиляционных отверстий в фундаменте, учтите, что воздух в баню должен поступать с улицы, а не из подпола, иначе он будет иметь затхлый запах. Чтобы организовать забор воздуха с улицы, в отверстие укладывают короб из древесины (часто самодельный), пластика или металла (готовые), а выводят его также возле печи. Обычно приточные отверстия располагают в той области, которая защищена металлическим или асбестовым листом от углей и головешек.

Вентиляционные отверстия в фундаменте предусматриваются еще на стадии планирования. Если же фундамент уже готов, а отверстий для вентиляции нет, можно сделать вентиляцию пола в парилке по-другому: доски пола настелить на лаги, но не вплотную друг к другу, а с зазором в 0,5-1см. В промежутке между черновым (земляным/бетонным) полом и чистовым устраивается выходное отверстие, которое переходит в вентиляционную трубу, выводящую отработанный воздух на крышу (но не на чердак). Этот вариант предусматривает наличие только одного приточного отверстия, которое обычно устраивают внизу за каменкой. Вытяжную трубу под полом устанавливают с противоположной стороны помещения (но не напротив, а наискосок).

Делать вытяжную трубу в парилке из пластиковых коробов для вентиляции нельзя – они не выдерживают высоких температур, но использовать их в раздевалке или моечном отделении допустимо.

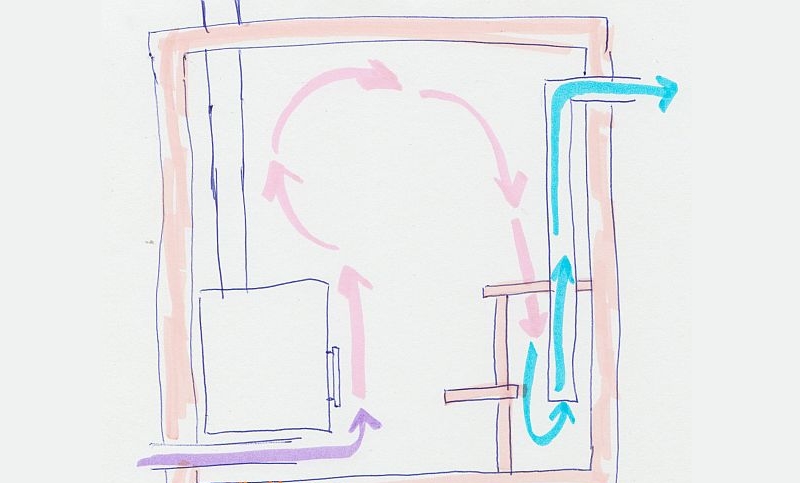

При такой схеме вентиляции в парилке, холодный воздух прогревается возле печки, поднимается вверх, затем, остывая, опускается вниз,  через щели в полу просачивается под пол и выводится через выходную трубу. Эти два варианта эффективно удаляют влагу после бани, их также можно считать схемами вентиляции пола в бане.

Устройство вентиляции в бане обеспечивающее эффективное удаление влаги (просушивание)

Вытяжные отверстия могут располагаться на противоположной от приточного отверстия стене (если обе эти стены выходят на улицу) или на той же стене, но в противоположном углу. Есть схема, при которой они расположены вверху на стене напротив (30 см от потолка), иногда они располагаются внизу (30 см от пола). Если вытяжное отверстие находится внизу или на той же стене, что и приточное отверстие, то для создания потока воздуха необходим вентилятор.

Чтобы вентиляция в бане оставалась эффективной, нельзя:

Основные схемы

Какой может быть вентиляция в парилке бани, схема, видео и другие материалы, прилагаемые ниже, покажут наглядно. Нужно лишь выбрать 1 из 4 прилагаемых вариантов и правильно выполнить все необходимые работы.

Согласно схеме A вводное отверстие для свежего воздуха обустраивается внизу за печкой. Выводной канал монтируется на прямо противоположной стене под потолком.

Вытяжная труба устанавливается вертикально. Длина ее рассчитывается так, чтобы верхний край трубы немного приподнялся над коньком крыши. Это обеспечит нормальное функционирование вентсистемы в период сильных ветров.



Расположение вентиляции на разных уровнях на противоположных стенах парилки

Правильно подобранные размеры труб для отвода воздуха обеспечат естественную циркуляцию воздушных масс. Дополнительная регулировка обеспечивается установкой заслонок.

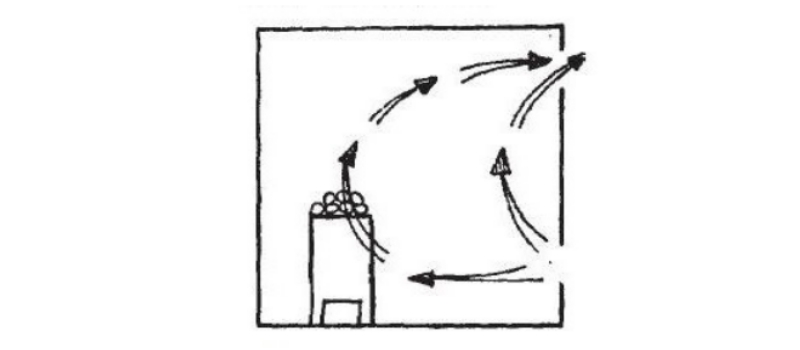

Применение схемы B предполагается только в том случае, если для обустройства вентиляции можно использовать только 1 из стен парилки. Проемы для воздуха располагают напротив каменки. Вводное отверстие приподнимают на 30 см от чистового пола. Выводное окно приопускается на 20 см от потолочного покрытия.Расположение вентиляционных продухов напротив каменки

Проходящий через нижний ввод воздух нагревается от печи и поднимается вверх в направлении воздуховывода. Для нормального функционирования системы необходимы механические вытягивающие устройства.

Согласно схеме C можно обеспечить вентиляцию не только парного отделения, но и подпольного пространства. Вводное отверстие обустраивается в стене позади каменки. Его нужно приподнять над чистовым полом на 20 см.Схема с притоком воздуха под полом бани

Прогретый приточный воздух проходит в цоколь сквозь щели протекающего пола. Далее возвращается в парилку и двигается в направлении вытяжного отверстия. Отсюда отработанные воздушные массы выходят наружу.

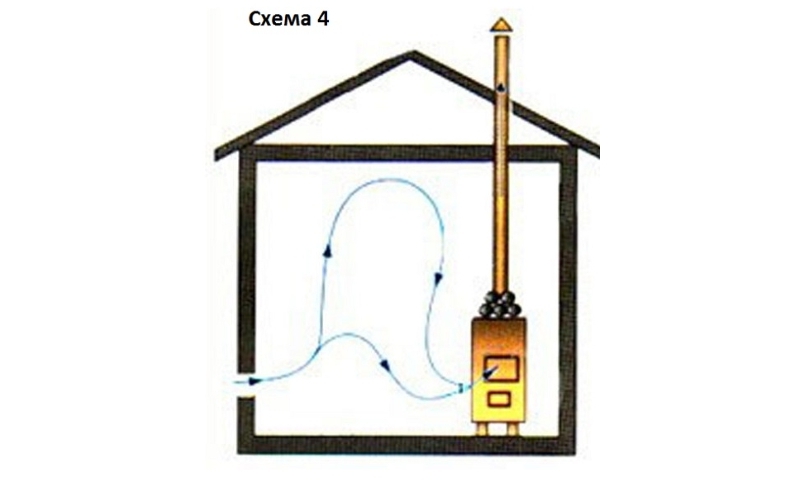

Для постоянно используемой бани можно применить вентиляцию по схеме D. В этом случае вводное отверстие обустраивается внизу, но напротив печи, а не позади нее, как в других вариантах. Высота над полом — 20 см. Вытягивание отработанного воздуха обеспечивается при помощи поддувала и печной трубы.

Чтобы вентиляция в бане в парилке работала эффективно, необходимо правильно выбрать место расположения печи-каменки. Удобнее всего обустраивать ее именно внутри парного отделения. Если печь расположить в соседнем помещении, эффективность использования вентиляционной системы и самой каменки будет заметно ниже.Выход воздуха в парилке через дымоход печи

Подготовительные работы

Для обустройства вентиляции в парилке необходимо приготовить следующие материалы:

Для работы понадобятся следующие инструменты:

Работу лучше проводить в специальной одежде. При необходимости использовать рукавицы и респиратор.

Монтаж приточной вентиляции

Вводной канал для подачи свежего воздуха располагают в непосредственной близости от топки банной печи. Желательно, чтобы впускное отверстие разместилось над листом металлической обшивки, защищающей древесину от случайного попадания мелких углей.Вентиляция через печь в парилке

Вначале из подходящего материала нужно сделать короб. Его габариты должны превышать размеры дымохода примерно на 20%. Наружное отверстие короба располагается на наружной стене. В цоколе его размещать нежелательно.

Если топка расположена в собственно парилке, дополнительно обустраивается конвекционный короб. У стены, в которой расположен ввод для воздуха нужно выложить подиум из кирпичей, поставленных «на ребро». Их выкладывают в 3 ряда — под стеной, в середине и с краю.

Кладка для печи обустраивается на высоту в 25 см. Ее нужно довести до экрана из кирпича и обязательно перекрыть. Чтобы вновь поступающий воздух проходил прямо в печь, 2 последних кирпича лучше не укладывать. Торец обкладывается кирпичом.

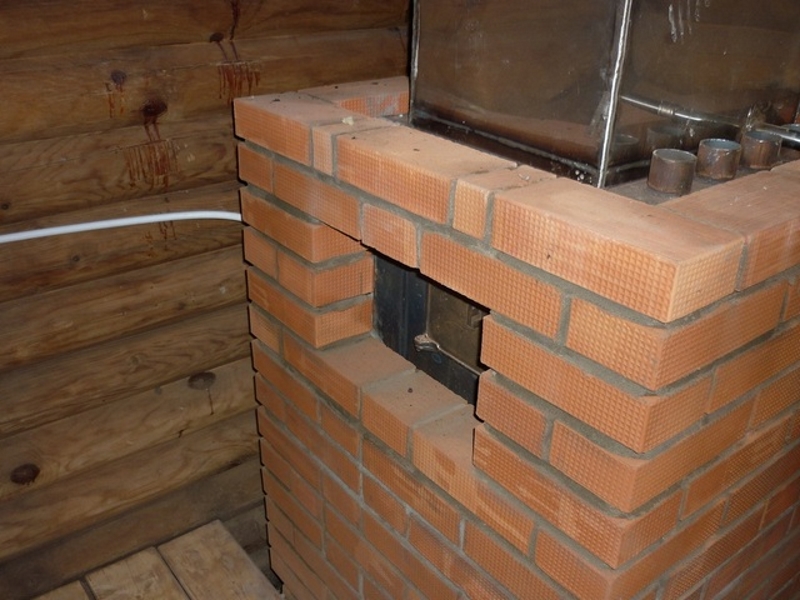

Конвекционный короб монтируется до конца. В торце оборудуется поддувало. Под ним делается защитная подложка для сохранности напольного покрытия.Вентиляционные продухи в печи

Когда подиум полностью готов, можно заняться установкой печи. Для равномерного распределения нагрузки желательно использовать уголок из металла.

После окончательной установки вокруг печи обустраивается каменная или кирпичная кладка. Для формирования зазора ее отодвигают на 5-6 см от печи. Далее устанавливается специальный экран. В нем нужно сформировать отверстия для прохода горячего воздуха.

Комбинированная вентсистема

Если парная имеет особенную конструкцию строения, то не всегда в таком помещении можно обустроить естественную систему воздухообмена или механическую вентиляцию. К примеру, если в сауне три смежные стены с другими помещениями, то входной и выходной отводы могут быть размещены только на одной стороне.

В такой ситуации необходимо соблюдать правила грамотного размещения ветканалов: приточный должен быть размещен на уровне 25-30 см от пола, а выходной – 20-30 см от потолка. Холодные воздушные массы при попадании в парную проходят через печку, нагреваются и поднимаются вверх. Такая циркуляция обеспечит всегда свежий и нагретый воздух в сауне. Но у такого способа есть недостаток – иногда процесс воздухообмена может быть слишком интенсивным, и его можно контролировать только при помощи специальных заслонок на отводах.

Есть еще один вариант комбинированной вентиляции – когда приточный канал размещается не ниже, а выше каменки. Если выходное отверстие установить немного выше на стене напротив, получится достаточно эффективная вентиляционная система в парной. Но зачастую для больших помещений такой циркуляции недостаточно, поэтому специалисты рекомендуют установить в выходном канале вентилятор. С его помощью воздушные массы будут лучше прогоняться по сауне.

Распространенные ошибки при монтаже вентиляции

Простая система вентиляции
  1. Установка одного отвода под потолком помещения. Недостаток такого монтажа заключается в том, что все теплые воздушные массы будут подниматься наверх и быстро «вытягиваться» на улицу. Регулировать температурный режим в сауне будет трудно, а расход топлива увеличится в несколько раз.
  2. Монтаж притока и вытяжки на одном уровне. Воздухообмен будет минимальным, и гарантировано образование сквозняков в парной.
  3. Если сечение вытяжного канала меньше чем приточного, то циркуляция воздуха в сауне с парогенератором будет затруднена.

Главная цель сооружения вентиляции в парной – обеспечение постоянного воздухообмена в помещении (не меньше 5-6 раз). В процессе монтирования ветсистемы важно не допускать ошибок, которые приведут к появлению таких проблем, как недостаток свежего воздуха и сквозняки.

После того, как вентиляционные каналы в бане с электрокаменкой или простой печью были установлены, нужно проверить их работу – достаточно просто поднести к отверстию спичку или зажигалку. Посещение парной с правильно оборудованной системой вентиляции принесет только пользу для здоровья и удовольствие для души и тела.
