Вентиляция чистых помещений

Вентиляция чистых помещений
Отправьте заявку на email manager@promklimat.ru или позвоните по телефону +7 (495) 664-41-59, и наш инженер подготовит вам наше коммерческое предложение.

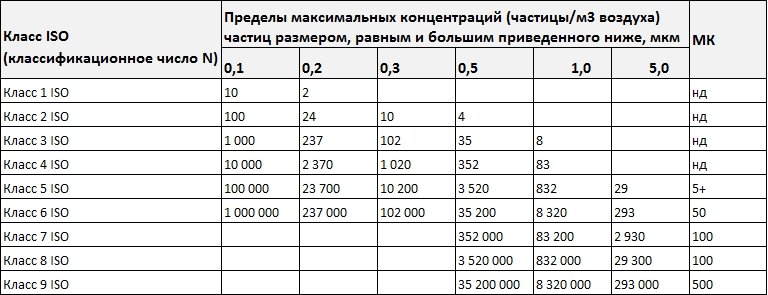

Без чистых помещений невозможно представить производство электронных микросхем, фармацевтическую промышленность, эффективное лечение больных, проведение исследований в разных отраслях медицины и приготовление пищи. Чистым считается помещение, в котором количество аэрозольных частиц и число бактерий в воздухе поддерживается допустимого уровня. Существует девять классов чистых помещений в зависимости от концентрации пыли и бактерий в воздухе. Они закреплены в ГОСТе ИСО 14644-1-2000, в основе которого лежит международный стандарт ИСО 14644-1-99 «Чистые помещения и связанные с ними контролируемые среды».

В составе обычного воздуха (которым мы дышим в повседневной жизни) находится большое количество примесей (смог, пыль, пыльца цветов, вирусы, грибки). Перечисленные примеси неприемлемы для чистых комнат, так как они отрицательно сказываются на проведении работы. Поэтому создание систем вентиляции и кондиционирования в чистых помещениях является обязательной составляющей обеспечения подходящего микроклимата.

Особенности проектирования системы вентиляции чистых помещений

Проектирование и монтаж систем вентиляции и кондиционирования чистых помещений требует навыков в работе со спецоборудованием, а также знаний норм и требований, предъявляемых к чистым помещениям.

Существует три схемы организации воздухообмена в чистых помещениях:

В зависимости от размеров комнаты и места расположения рабочей зоны выбирают оптимальный проект системы вентиляции, но наиболее оптимальным решением является вентиляция с однонаправленным потоком чистого воздуха.

Для чистых помещений применяется исключительно приточно-вытяжная система вентиляции и кондиционирования. Ее суть заключается в следующем: сверху под давлением с определенной скоростью поддается поток чистого воздуха, который «выдавливает» загрязненный воздух, находящийся в помещении, вниз к воздухозаборникам.

Охлажденный воздух поддается с невысокой скоростью, как правило, в верхнюю часть помещения (примерно на 1/4 объема комнаты) через потолочные панели. Он будто обтекает пространство, опуская пыль вниз, к вытяжке, при этом создается минимальный уровень раздражения. При такой вентиляции не появляются сквозняки, вихри пыли, осевшей на пол. Кроме того, подаваемый воздух предварительно подготавливается до требуемой температуры и влажности.

Основой системы вентиляции и кондиционирования служит приточно-вытяжная установка с рециркуляцией, состоящая из следующих элементов:

  1. корпус;
  2. фильтры;
  3. увлажнитель воздуха;
  4. теплообменники;
  5. вентиляторы.

    Общая схема системы вентиляции чистых помещений.



Особые требования предъявляют к фильтрам. Фильтрационная система состоит из трех групп фильтров, через которые последовательно проходит поток воздуха:

Фильтры грубой и тонкой очистки располагаются в центральном кондиционере, а фильтры HEPA и ULPA – непосредственно в воздухораспределителях.

В зависимости от размеров помещения, давления воздуха, способа размещения мебели определяется количество и характеристики воздухозаборников и воздухораспределителей.


Существует ряд правил, которые нужно учитывать в ходе проектирования вытяжной вентиляции чистых помещений:

  1. Необходимо поддерживать положительный дисбаланс давления воздуха в чистых помещениях. Перепад давления должен составлять не менее 10 Па при закрытых дверях.
  2. На этапе проектирования важно учесть высоту потолков. Если они выше 2,7 м, то более рационально использовать способ локальной вентиляции рабочего места. В этом случае поток чистого воздуха поступает непосредственно в то место, где человек работает.
  3. Для помещений длиной до 4,5 м вместо фальшпола устанавливаются настенные решетки на высоте от 0,6 м до 0,9 м. Направленная струя воздуха обволакивает комнату и движется к решеткам, постепенно вытесняя загрязненный воздух.
  4. «Чистые» комнаты следует располагать около тех помещений, в которых уровень чистоты максимально высокий.
  5. Для строительства чистых помещений используются исключительно экологические материалы с высокой герметичностью, что позволит поддерживать стабильную циркуляцию воздуха.
  6. В чистых помещениях нужно применять HEPA-фильтры  и CAV-регуляторы: первые обеспечивают высокое качество очистки подаваемого воздуха, а вторые определяют порционность его подачи.


Ниже представлены наиболее оптимальные системы вентиляции и кондиционирования чистых помещений.

А) Однонаправленный поток поддается через вентиляционную решетку.

Б) Воздух поддается в разные стороны за счет диффузоров, расположенных на потолке.

В) Однонаправленный поток поступает в комнату за счет перфорированной панели на потолке.

Г) Воздух подается непосредственно на рабочую зону через воздухораспределитель, расположен на потолке.

Д) Поток чистого воздуха движется в противоположных направлениях за счет оборудования кольцевых воздушных шлангов.

Требования к вентиляции чистых помещений

К системам вентиляции для чистых помещений предъявляются такие требования:

Кроме того, система вентиляции чистых помещений направлена на «блокирование» появления таких эффектов:

Требования к воздухообмену

Воздухообмен в комнате определяется через подвижность воздуха, которая измеряется в м/с. Только для стерильных помещений в фармацевтической промышленности закреплено четкое определение необходимого воздухообмена – 0,46 м/с ±0,1 м/с (FDA, США). Рекомендуемые нормы подвижности воздуха для чистых помещений колеблются от 0,35 до 0,52 м/с±20%.

Также на воздухообмен влияет наличие окон. Так, в герметичном помещении без окон производительность воздуха должна быть на 20% выше, чем вытяжка, а в комнате с окнами - на 20%.

Монтаж вентиляции и его схемы

Решая вопрос оснащения «чистой вентиляции», важнейшим аспектом в правильной циркуляции воздушной смеси является организация потоков. Воздухораспределительные устройства могут размещаться в нескольких вариантах монтажа, что продумывается еще на этапе проектирования.
Выбор оборудования и схемы установки (см. фото), как правило, основан на назначениях «чистых помещений» и особенностей проводимых технологических процессов.

А. Однонаправленный поток осуществляется посредством наклонной вентиляционной решетки;
Б. Потолочные диффузоры используется в случае организации многопоточной системы воздухообмена;

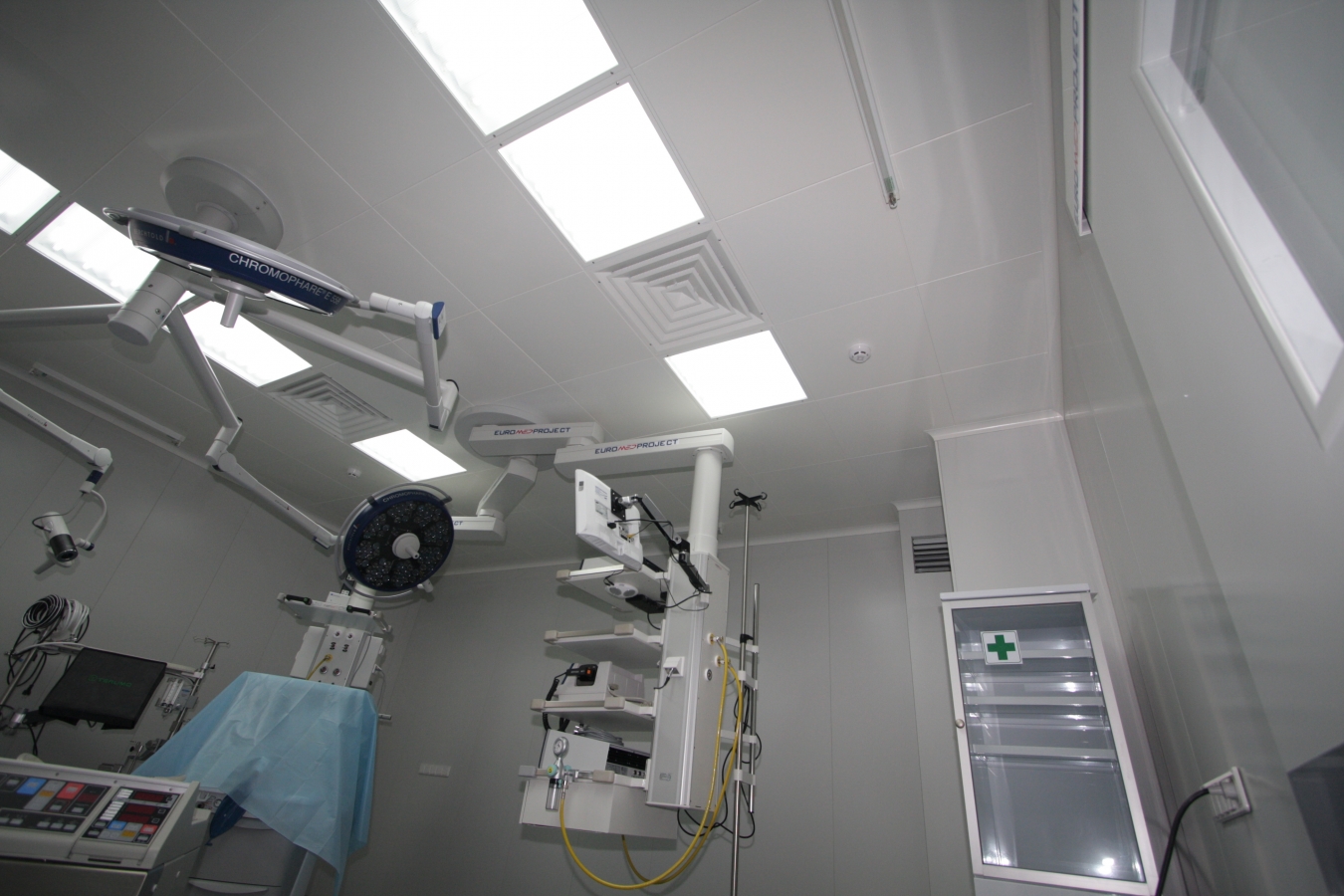

В. В некоторых случаях, например, в операционных залах, предполагается установка перфорированной потолочной модели с вертикальным потоком воздуха;
Г. Установка вентиляции предусматривает подачу через потолочный воздухораспредилитель, создающий однонаправленный поток воздуха непосредственно в рабочую зону;
Д. Не однонаправленный поток, пропущенный через кольцевой воздушный шланг.

Компания «СТРОЙДИЗАЙН» готова реализовать проект любой сложности, изучив все входные параметры, осуществив индивидуальный подход в области проектирования и подобрав оптимальное оборудование по техническим характеристикам и стоимости.
