Чтобы автоматизированная система работала правильно и наиболее экономично, для наблюдения за основными параметрами на щиты выносят приборы контроля. На отдельных узлах, для возможности отслеживания работы отдельных элементов, устанавливают местные приборы контроля, для мониторинга промежуточных показателей.

Автоматика самопишущих приборов позволяет вести учет и анализ текущей работы вентиляционного оборудования, а для своевременной фиксации опасных отклонений служат приборы сигнализирующие, призванные предотвратить нарушение технологического процесса и, как следствие, - брак продукции.

Индикаторы работы системы вентиляции и кондиционирования устанавливают как в системе приточной вентиляции, так и в комбинированных системах с воздушным отоплением, и в системах кондиционирования воздуха. Здесь важен контроль температуры воздуха наряду с контролем параметров теплоносителя.

В зависимости от того, насколько точной должна быть регулировка поддерживаемых параметров, от назначения системы, от экономической и технической целесообразности, выбирают позиционный, пропорциональный или пропорционально-интегрированный способ управления автоматизированной системой. А в зависимости от вида энергии, которая используется для обеспечения работы системы, система регулирования может быть электрической или пневматической.

Если на предприятии отсутствует сеть сжатого воздуха или ее установка экономически неприемлема, то используют электрическую систему регулирования. Если сеть сжатого воздуха (с давлением от 0,3 до 0,6 МПа) на предприятии есть, или в целях противопожарной безопасности, применяется система пневматического регулирования.

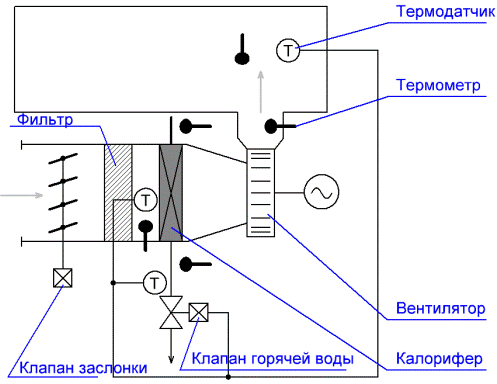

Принцип автоматического регулирования температуры воздуха заключается в смешивании рециркулирующего воздуха и наружного воздуха, а также в варьировании режимов работы калориферов. Эти методы могут применяться как совместно, так и по отдельности. При этом благодаря регулировке в системе кондиционирования достигаются требуемые температура, давление и относительная влажность.

Назначение системы автомат

На сегодняшний день комплекс вентилирования полностью модернизирован и является сложной приборной систематикой с силовой установкой, калориферами и каналами, обеспечивающими микроклимат помещения. Для того чтобы все узлы и агрегаты работали слаженно, современные инженеры снабжают систему аппаратурой с датчиками и механизмами. Именно за счёт них можно управлять вентиляцией в сборке.

Задачи системой вентиляции:

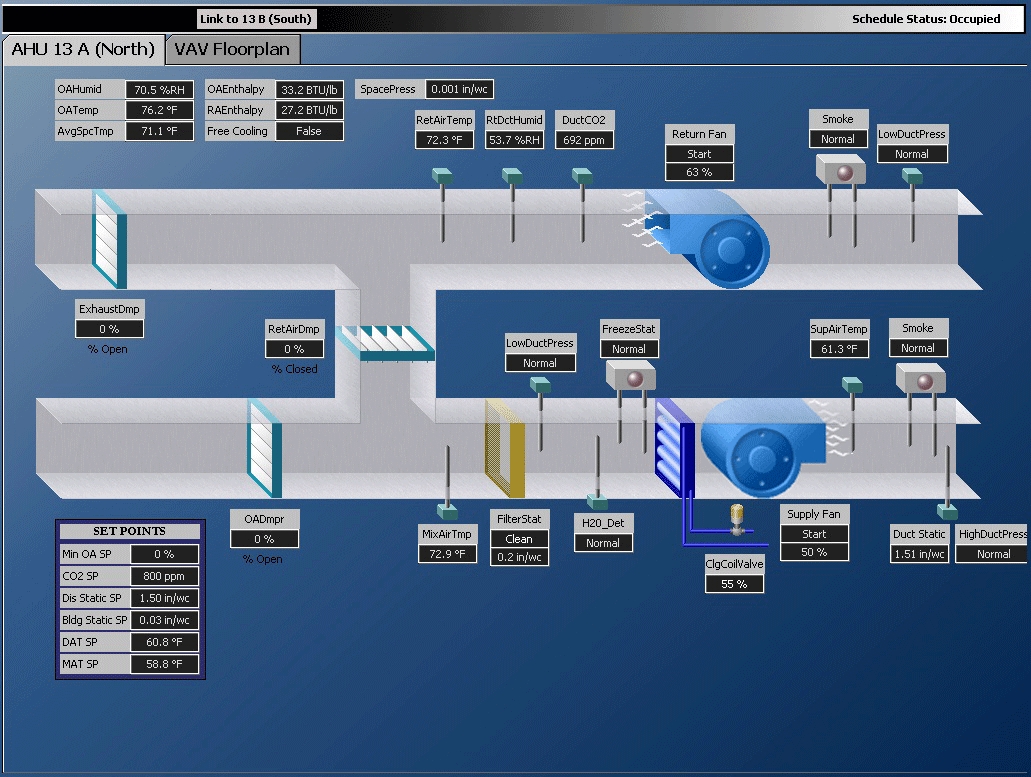

• Управление и мониторинг параметров системы: сигнал поломки, небезопасных режимов и других непредвиденных рабочих моментов. Современные контроллеры связаны с оператором в режиме реального времени. Это позволяет оператору наблюдать за работой всех системных показателей и устанавливать их соответствие с нужным режимом.
• Индивидуальный анализ выработки любого механизма и процесса в общем согласно заданным параметрам через мониторинг. Автомат управления принимает данные, полученные при помощи датчиков, и проводит исследование вычислительными мощностями. Если необходимо вносит корректировку в общую производительность через сигнал действующей механики либо через систему пуска-включения.
• Защита клапанной части и водных контуров обогревательного элемента от промерзаний. Системный термостат следит за температурами калориферов, не позволяя опуститься за критическую отметку.
• Управление рабочими процессами посредством переключения режима. Это необходимо для рационального использования автоматической системы в связи с изменением нагрузки на помещение, недельной дневности, времени суток или климатических условий. Программы автоматического управления вентиляционной системой, опираясь на сведения мониторинга, имеют возможность использовать в качестве дополнения силовые установки, завершать деятельность или менять скорость движения лопастей вентиляторов, запускать и отключать воздухоосушители и так далее.
• Блокировка механизма в случае замыкания или любого аварийного случая, связанного с электроникой, чтобы исключить возможное возгорание.

Автоматика в системе вентиляции имеет ключевую роль и выполняет целый ряд нужных задач, без неё выполнение всех перечисленных опций силами обслуживающего персонала невозможно.

Основные узлы автовентиляции

Проект системы автоматической вентиляции требует достаточно трудоёмкий и сложной работы инженеров, такой процесс требует не только теоретических знаний, но и большого опыта.

Необходимые знания:

• аналогичную системную структуру;
• главные части и основные узлы;
• логическую работоспособность и совокупность всех деталей и аппаратов.

Для того чтобы применить самую оптимальную комплектацию приборов для системы и контроля над ней обязательно учитывать номенклатуру отличных производств, а также обладать эксплуатационным опытом такой аппаратуры. Нелишним будет и изучение отзывов пользователей, чтобы понимать соотношение цены и качества модели на сегодняшний день. Это позволит приобретать качественную систему на выгодных условиях.

1. Сенсорные приборные панели и датчики. Группа содержит разные средства для информационного набора о настоящем состоянии комплекса, отталкиваясь от типа температуры, давления, содержания влаги в воздухе, токовой силы и т. п. Собранная информация трансформируется в электросигнал, и подаётся на контроллерный вход.
2. Контроллеры с регуляторами входят в группу, которая собирает и проводит аналитику данных датчиков. Затем, основываясь на анализе, выдаёт распоряжение выключателю или исполнительной механике, меняя при этом режимность работы в целом или частично. Сборка регуляторов возможна как аналоговая (в основе аналоговые логические схемы), так и цифровая (в основе цифровая техника с ПО).
3. Исполнительная механизация включает в себя разновидности приводов, регулирующих органов и других механизмов, посредством которых контроллеры передают команды для изменения параметров. В качестве исполнительной механики выступают: автоклапаны приточной системы, следящий привод (сервопривод), выключатель отсечки тока, частотный регулятор оборотов ротора в электрическом двигателе и т. д.

Конструкция любой сложности обязательно оснащена выше перечисленными узлами автовентиляции, но к ним могут быть установлены дополнительные — всё зависит от масштаба системы.

Преимущества такой системы

Проверка работы вентиляции:

• функциональность автоматизированной системы;
• регулирование и контролирование частотности оборотов вентиляторных лопастей;
• управление температурой водозабора и морозоустойчивость калорифера;
• наблюдение объёмов воздуха в вентилируемом здании с целью управления системой для создания микроклимата;
• выявление загрязнённости фильтрового набора, для оповещения о замене;
• перевод целого механизма или его части на опцию «сна» и активирование узлов из этого режима вовремя, следуя программе;
• обеспечение защиты от перегрузок электросети и замыкания проводов;
• анализ системного состояния и рабочих режимов, с информационным выводом на дисплей;
• возможность ручного управления для настройки оборудования.
