Частотные преобразователи автоматического управления вентиляции

Частотные преобразователи автоматического управления вентиляции Быстрый переход:
Получить коммерческое предложение

Компания ООО "Пром Климат" (г. Москва) - профессиональная инжиниринговая компания. Мы реализуем инженерные системы здания или помещения на вашем объекте "под ключ".
Звоните: 8 (495) 410-11-73 или отправьте быструю заявку.

Чтобы обеспечить эффективность использования энергии и длительную работу энергонасыщенных производственных вентиляторов применяют преобразователи частоты. Применение инверторов в систему вентиляции решает важные производственные проблемы:

  1. Снижение энергопотребления из-за уменьшения частоты вращения.
  2. Отсутствие динамического удара во время запуска вентилятора, плавный запуск.
  3. Специальная защищенность обмоток двигателя от влаги, функция многих инверторов.
  4. Обратный ход без механических перегрузок.
  5. Контроль за системой в автоматическом режиме, предупреждение аварий.
  6. Автоматика для рабочих параметров.
  7. Совмещение электрических приводов в одну систему предприятия.

Преобразователь частоты для вентилятора заводского исполнения продлевает срок службы механизма в два раза, увеличивает его работоспособность. Эффект от использования преобразователя появится в течение месяца по отчетам: уменьшение мощности из-за отсутствия дросселей и заслонок, улучшения технологии производства.

Преобразователь частоты для вентилятора

Когда выбираете вид частотного преобразователя, то можете определить точное задание, которую будет выполнять привод с электромотором, точность  регулировки скорости (частоты вращения), точности тип электродвигателя. Можете принимать нюансы конструкции частотника, его параметры, класс защищенности, удобство пользования.

Классификация преобразователей частоты:

Вентиляторы

Мощность вентилятора равна скорости вращения в кубе, поэтому применение преобразователя частоты является делом экономии. Для запуска вентиляторов с большой массой делают моторы высокой мощности. Это позволяет экономить электроэнергию и окупаемость частотного преобразователя получается около года. Также решается вопрос гидроударов: эксплуатация частотника, пуск и торможение вентилятора делается мягко. Частотник оснащен управлением, которая позволяет работать с групповыми вентиляторами, без лишних контроллеров. При разработке механизмов применяют с частотным преобразователем мотор сниженной мощности, экономия выходит за счет уменьшения расходов на холостом ходу.

Частотный преобразователь для вентилятора

Функции преобразователей частоты для вентиляторов:

Эти значения параметров надо брать во внимание, когда подходит время для выбора инвертора.

Применение преобразователей частоты для дымоудаления

Преобразователи нужны для регулирования скорости вращения мотора дымососа. В новой редакции СП 7.13130.2013 появилось такое требование, которого ранее не было. Суть его в следующем. Возможность использования частотников в механизме вентиляции дымоудаления нужно определять по испытаниям ГОСТ Р 53302. Ищем, на какие параметры механизма вентиляции влияют преобразователи по стандарту:

а) уменьшение подачи, давления вентилятора в испытаниях более 15% к параметрам, которые получены в начале испытания;

б) отклонение выше 15% параметров значений аэродинамики, которые получены на температурном воздействии на образец и охлаждении, в сравнении с параметрами вентилятора в аэродинамике;

Получается, что это вопрос по совмещаемости при эксплуатации механизма вентиляции. Вентилятор подвергается процессу испытания вместе с видом частотника для доказательства возможности применения. Сам частотник всегда соответствует стандарту, но является частью шкафа вентиляционного управления, который становится частью прибора пожарного оборудования управления, имеющего опции удаления дыма. Количество типов механизмов вентиляции должно быть равно количеству исполнений ППУ, которые прошли испытание.

Преобразователи частоты не имеют информации о совместимости с дымоудаляющим оборудованием вентиляции.

Частотный преобразователь (он же «частотник», он же «инвертор»)

В обиходе частотный преобразователь чаще называют частотником или инвертором.

Как уже было сказано, частотник предназначен для управления скоростью вращения электродвигателя. Это происходит за счёт изменения характеристик питающего напряжения.

Существуют модификации частотников для управления трёхфазными и однофазными двигателями.

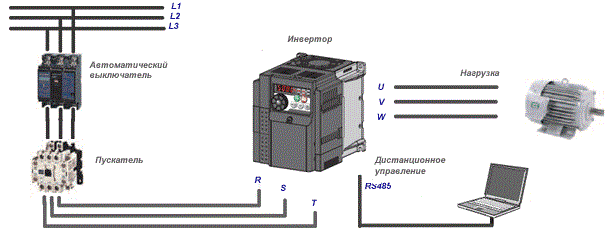

Типовая структурная схема управления электродвигателем выглядит так:

Частотный преобразователь

На схеме трёхфазное питание подаётся на вход инвертора через автоматический выключатель, выполняющий защитную функцию, и магнитный пускатель (расцепитель), с помощью которого можно разорвать цепь по внешнему сигналу, когда это необходимо.

Частотник преобразует характеристики входного напряжения в соответствии с заданной схемой управления и требуемой частотой электродвигателя, и «выдаёт» на выход три фазы с изменёнными параметрами (частотой, величиной напряжения, сдвигом фаз).

Задание частоты может производится непосредственно с пользовательской панели преобразователя частоты или дистанционно с ПК или пульта оператора.

Для однофазного двигателя структурная схема управления аналогична.

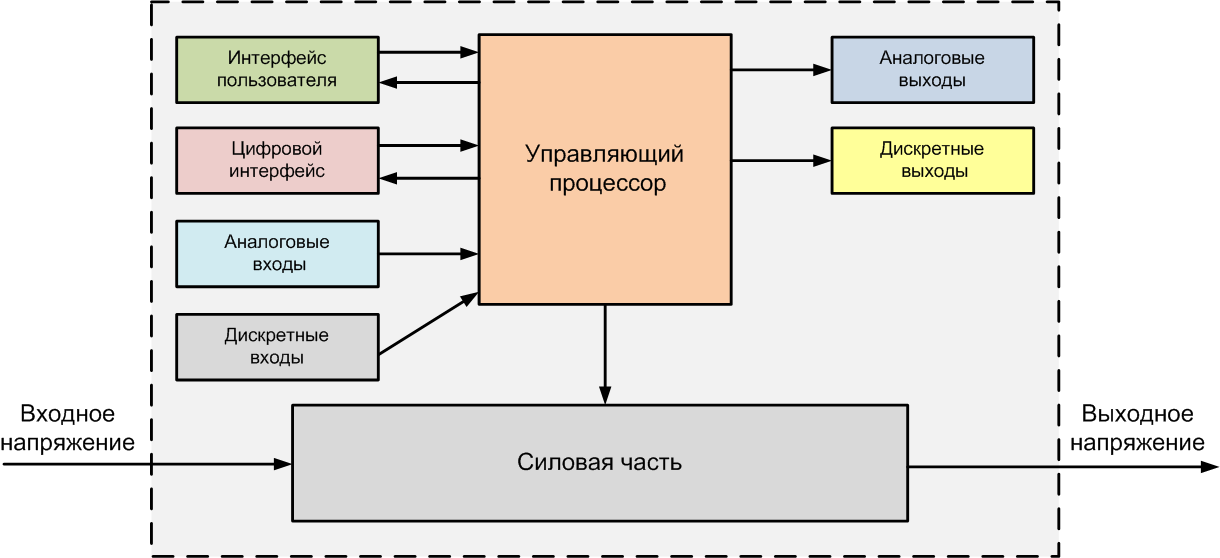

Схема частотного преобразователя

структурно-функциональная схема частотника

Рассмотрим основные структурно-функциональные узлы преобразователя частоты:

  1. Силовая часть — выполняет изменение характеристик входного напряжения для достижения требуемой скорости вращения двигателя.
  2. Управляющий процессор — «мозг» частотника, координирует работу всех остальных узлов. Управляет силовой частью, задавая алгоритм преобразования входного напряжения в выходное.
  3. Интерфейс пользователя — может состоять из кнопок, ручек, цифровых и текстовых табло. Необходим для настройки преобразователя, задания требуемой частоты вращения двигателя и других параметров. На графическом табло отображается текущее состояние частотника (заданная скорость вращения, ток двигателя и др.).
  4. Цифровой интерфейс — аналог интерфейса пользователя. Позволяет подключиться к преобразователю дистанционно, используя один из поддерживаемых протоколов, и управлять, настраивать, анализировать состояние частотника с удалённого ПК (пульта оператора).

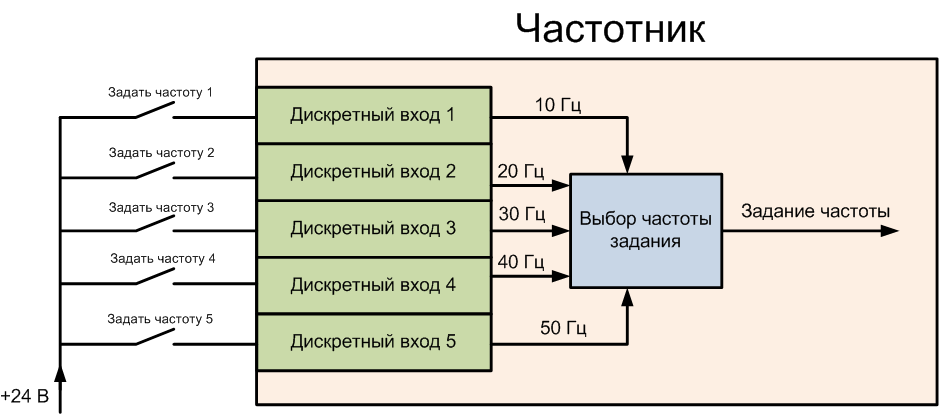

  5. Дискретные входы — могут быть задействованы для управления частотником с помощью внешних дискретных сигналов. Например, можно назначить на каждый дискретный вход определённую частоту, с которой должен крутиться двигатель. Допустим частотник имеет пять входов. Настраиваем на 1 вход 10 Гц, 2 — 20 Гц, …, 5 — 50 Гц, и подключаем к каждому входу кнопку — тогда при нажатии на соответствующую кнопку преобразователь будет принимать соответствующую частоту в качестве заданной.

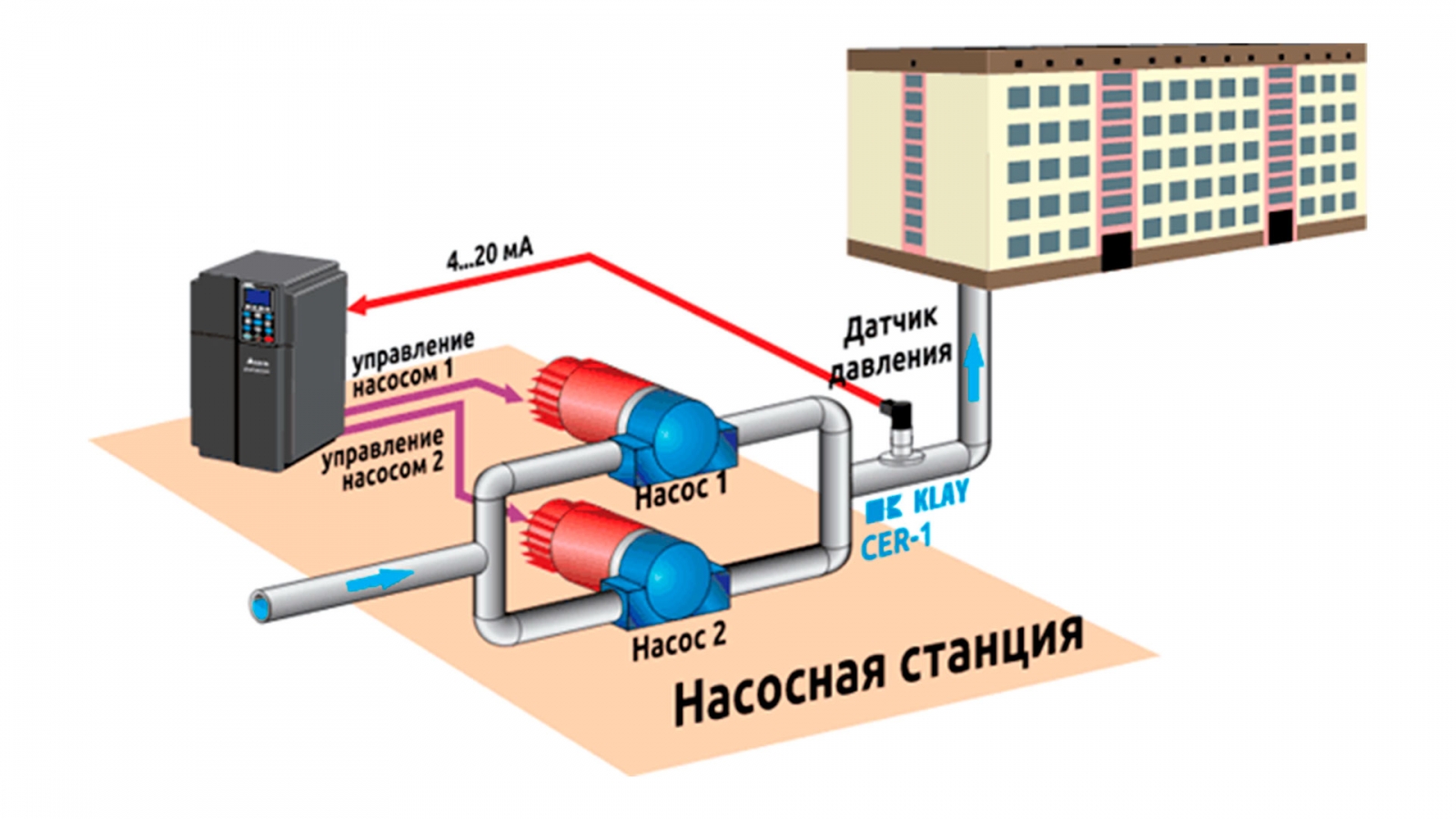

  6. Аналоговые входы — могут применяться для управления частотой с помощью внешнего аналогового унифицированного сигнала (4-20 мА или 0-10 В).  Допустим, в системе вентиляции необходимо менять частоту вентилятора в зависимости от температуры воздуха. Для этого можно применить датчик температуры с аналоговым сигналом на выходе, подключив его к соответствующему входу частотника, и настроить преобразователь на управление от аналогового входа. Тогда при увеличении температуры, будет происходить увеличение скорости вращения вентилятора.
  7. Дискретные выходы — могут использоваться для регистрации различных событий (информационных или аварийных). Например можно настроить, чтобы выход срабатывал, когда преобразователь достиг заданной частоты, произошёл перегрев двигателя и т.д.
  8. Аналоговые выходы — используются для передачи другим устройствам текущих непрерывных параметров частотника (частоты вращения, тока, теплового состояния и др.).

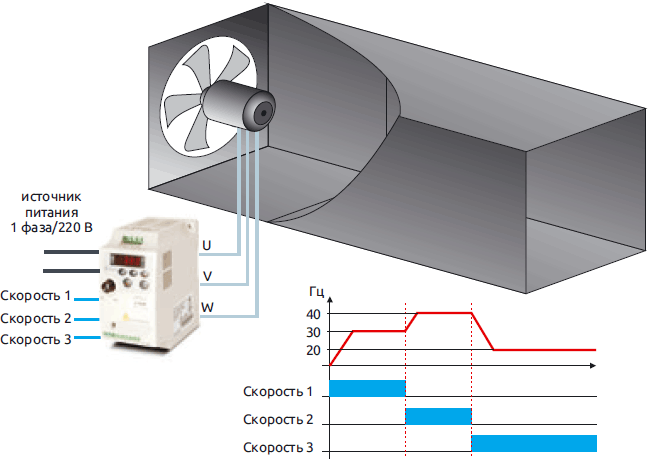

Изменение скорости вращения двигателя с помощью частотного преобразователя

Настройка частотного преобразователя

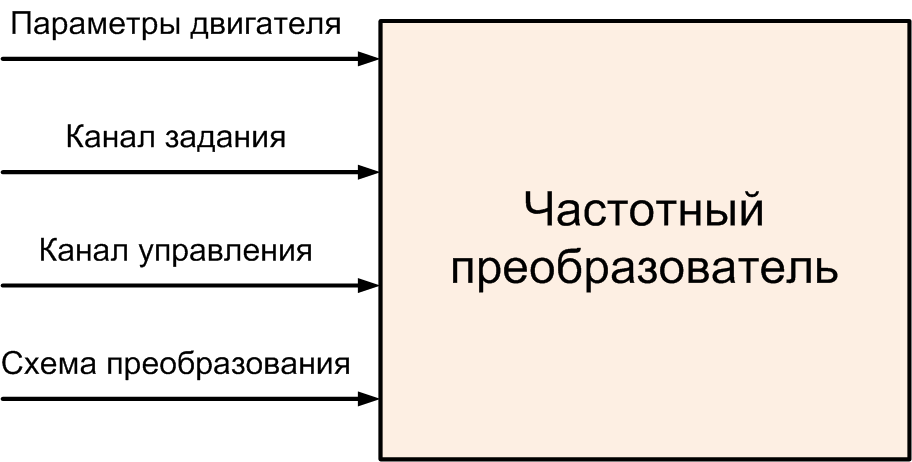

Для того, чтобы начать использование частотного преобразователя, его необходимо настроить, — то есть задать минимально-необходимый набор параметров:

настройка частотника

  1.  Параметры двигателя — номинальные значение тока, напряжения, мощности, максимальная и минимальная частоты вращения и т.д. Обычно эти параметры указаны на шильдике двигателя или в руководстве по эксплуатации.
  2. Канал задания — способ задания необходимой частоты вращения. Как уже говорилось выше, частоту можно задать различными способами: с помощью интерфейса пользователя, цифрового интерфейса, дискретных или аналоговых входов. Эта настройка даёт частотнику понятие о том, откуда конкретно брать задание. Канал задания может меняться в процессе работы преобразователя, например можно настроить один из дискретных входов на изменение канала задания, и с помощью внешнего переключателя, подключенного к указанному входу, менять канал задания.
  3. Канал управления — определяет откуда осуществляется запуск/остановка (и некоторые другие управляющие функции) преобразователя. В качестве канала управления может быть задан интерфейс пользователя, цифровой интерфейс или дискретные входы. Канал управления, так же как и канал задания, может быть изменён в процессе работы преобразователя.
  4. Схема преобразования — алгоритм управления питающим напряжением электродвигателя. Эту настройку не рекомендуется менять неопытным пользователям, лучше оставить её по-умолчанию.
