Блоки и щиты автоматического управления вентиляции

Блоки и щиты автоматического управления вентиляции Быстрый переход:
Получить коммерческое предложение

Компания ООО "Пром Климат" (г. Москва) - профессиональная инжиниринговая компания. Мы реализуем инженерные системы здания или помещения на вашем объекте "под ключ".
Звоните: 8 (495) 410-11-73 или отправьте быструю заявку.

Вентиляционная система – одна из главных составляющих любого помещения. Именно от нее зависит микроклимат и, соответственно, комфортное пребывание человека дома или на рабочем месте. Щит управления вентиляцией – это приспособление, позволяющее централизованно контролировать абсолютно все составляющие автоматической системы управления вентиляцией.

К сожалению, большинство из нас имеет привычку вообще не обращать внимания на качество вентилирования помещений. Однако в странах с наиболее развитой экономикой механизмы вентиляции и кондиционирования воздуха уже стали главной необходимостью для обеспечения здоровья человека.

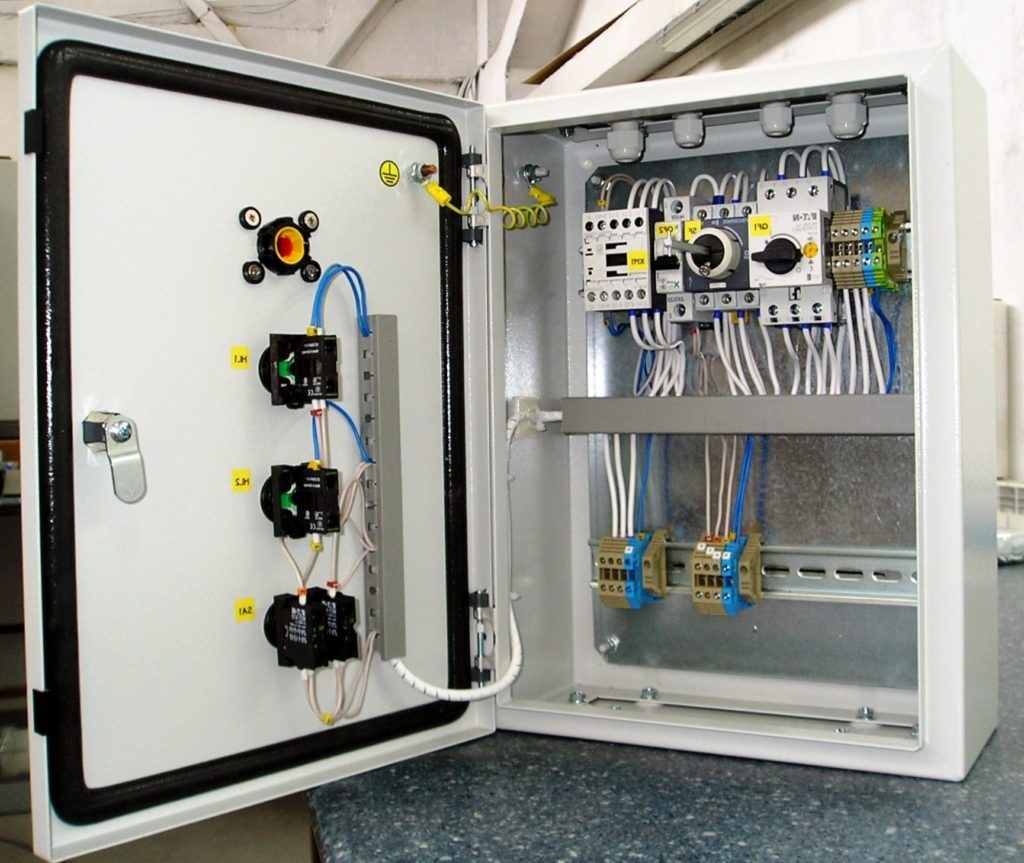

Щит управления вентиляцией

Автоматизация вентиляционных систем

Современные системы управления вентиляцией позволяют не только контролировать объемы и скорость поступления воздуха в помещение. Они могут служить и не только для вентиляционной работы – преимущество современных вентиляционных механизмов в предоставлении возможности формирования необходимого микроклимата и регулирования всех параметров воздуха.

Однако чем сложнее механизм, тем больше усилий необходимо приложить для регулирования его работы. С этой целью в помещениях все чаще устанавливают автоматические системы управления, позволяющие значительно облегчить задачу по регулированию вентиляционных и кондиционирующих систем.

Автоматизация вентилирования, фактически, состоит в разработке щитов для управления и контроля параметров системы. При этом может обеспечиваться контроль работы сразу нескольких систем климатического оборудования.

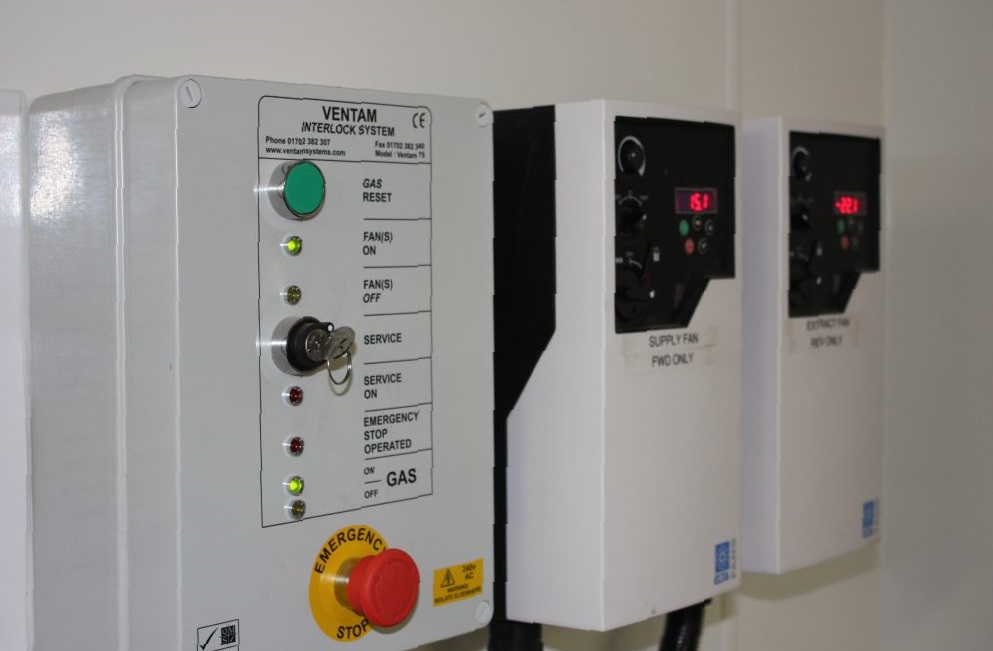

Управление вентиляцией кухни

Щиты управления

Фактически, щит управления вентиляцией является своего рода пультом, на котором располагаются разнообразные приборы, датчики, индикаторы, механические схемы, ключи и пр.

Щиты управления имеют достаточно широкое функциональное назначение:

Устройство щита

Система управления кондиционированием и вентиляцией, при условии ее автоматизации, требует специфического монтажа щита. Сборка щитов, в первую очередь, происходит таким образом, дабы обеспечить полную видимость каждого прибора и максимально быстрый доступ к нему.

Как устроен блок управления вентиляцией

Блок управления вентиляцией может комплектоваться разнообразным оборудованием, предназначенным для установки в вентиляционных системах. Его использование способствует не только установлению оптимального микроклимата – температурного режима и влажности в помещении, но также и повышению безопасности оборудования.

Современный рынок предлагает на выбор огромный ассортимент щитов управления системами вентилирования. Вследствие этого нет никаких трудностей в выборе подходящего именно вам по набору функций и комплектации прибора. В то же время, каждый пульт управления вентиляцией предполагает наличие стандартного набора комплектующих:

Указанные составляющие могут быть как единичными, так и комплектами по несколько штук. Каждый элемент, при этом, имеет свое значение и выступает важным звеном обеспечения общего эффективного управления автоматизированной системой вентилирования помещений.

Создание блока управления вентиляцией

Построение автоматизированной системы

Построение полностью автоматизированной системы вентилирования – один из наиболее важных и трудоемких процессов. Именно от него будет зависеть качество последующей работы щита управления и, собственно, самой вентиляционной системы. Самый важный момент в данном процессе – подбор необходимого оборудования, ведь при этом следует учитывать и необходимую мощность, и ожидаемую производительность.

Относительно мощности следует отметить, что ее параметры следует учитывать в нескольких вариациях:

Параметр «мощность процессора» наиболее важный, так как именно он характеризует тот массив данных, который может одномоментно обрабатываться системой, количество входов и выходов для того, чтобы снимать информацию с датчиков и отправлять сигналы на соответствующие приборы.

Главное, что следует помнить – в каждом отдельном случае построение системы должно происходить индивидуально, с учетом количества охватываемых помещений (зданий), их архитектуры, наличествующих устройств, вентиляционных каналов и пр.

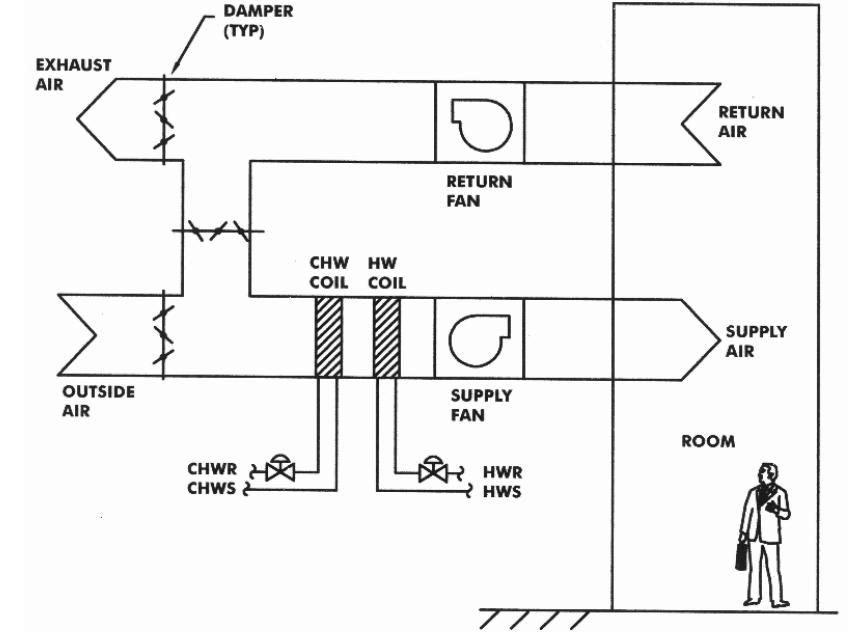

Схема функционирования системы вентиляции

Защитная система

Автоматическое управление вентилированием воздуха, как и любое другое, не имеет права существовать без обеспечения надлежащей безопасности. Защитные механизмы в щите могут срабатывать в случае возникновения одного из указанных обстоятельств:

Для решения указанных проблем в работе автоматического вентиляционного механизма предназначен контроллер управления. Использование контроллеров позволяет быстро реагировать на самые незначительные отклонения от нормального состояния в процессе работы каждого из устройств и, при этом, оперативно их устранять.

Таким образом, управление вентиляцией помещения, при наличии у вас специального щита, становится быстрым, простым, максимально удобным и безопасным.

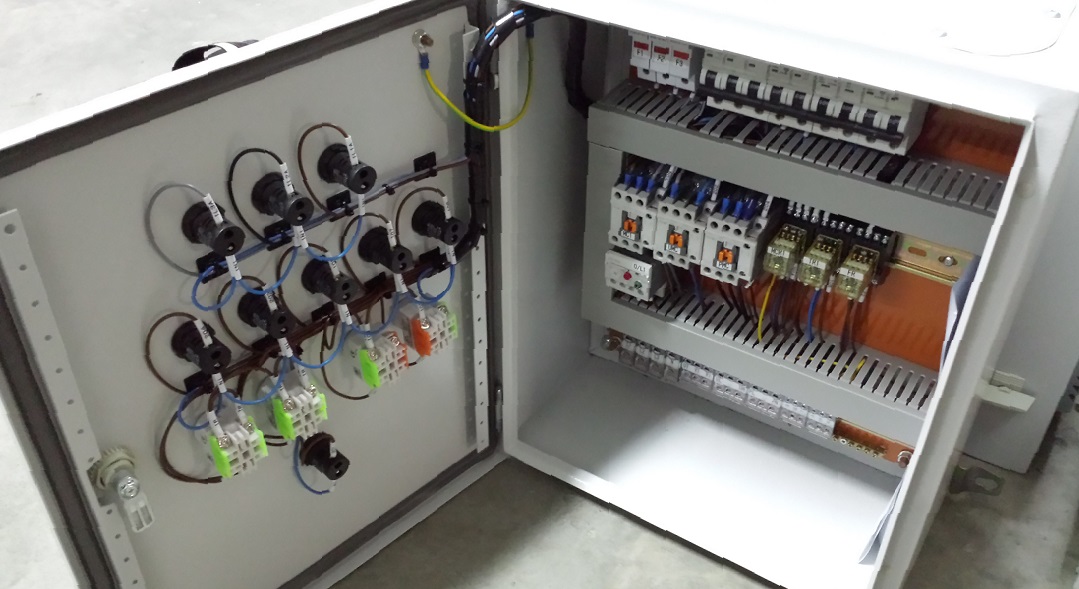

Схема устройства шкафов управления

Сегодня щиты управления приточной, вытяжной и приточно-вытяжной вентиляциями предоставляются в огромном ассортименте, поэтому можно подобрать шкафы для любых типов и сочетаний оборудования. Большинство из них выполнены по стандартной схеме работы и включают в себя преобразователи частоты, контроллеры, рубильники и пускатели, выключатели, контакторы, защитные элементы, реле и световые индикаторы различных режимов. Каждое составляющее схемы устройства играет свою роль в общей работе пульта управления.

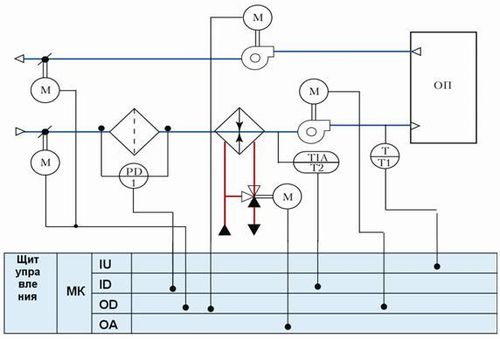

функциональная схема автоматизации вентиляции

Так, например, благодаря преобразователям частоты можно изменять скорость вращения вентиляторных лопастей и запускать, тем самым, механизмы в щадящем режиме работы (без рывков и резких перепадов). Так будет уменьшаться потребление электроэнергии, сокращаться процент возможной перегрузки, увеличиваться безопасность работы системы и продлеваться общий срок ее эксплуатации.

Контроллеры бывают дискретные и аналоговые, нужны они для разрешения возникающих в работе систем вентиляции проблем. Используя контроллеры, в любой момент можно быстро отреагировать на малейшее отклонение от нормы в работе любого элемента системы и тут же исправить его.

Как размещать щиты управления?

Блок управления вентиляцией, изначально, рассчитан и готов к беспрерывной работе в температурном диапазоне от -10 до +55 0С. Производятся корпусы шкафов для управления из металлических и пластиковых материалов, со степенями защиты IP31 и IP45. Работают при заземлении и частоте сетевого тока 50Гц под напряжением 220 или 380В.

Из-за таких технических показателей пульты управления приточной вентиляции устанавливаются в специализированных помещениях, отдаленных от источников влаги, пыли, отопительных приборов и химических процессов.

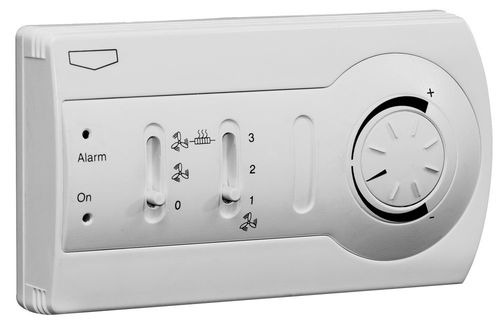

ARC 121 пульт управления вентиляции

Категорически запрещается использование блоков при увеличенной влажности помещения, возможном намокании щита, или попадании на него прямых солнечных лучей. Проявление радио магнитных помех, возле устройства, также, лучше исключить.

Преимущества профессионального монтажа

По правилам, установкой и техобслуживанием вентиляционных систем, а также ЩУВ должны заниматься специалисты с инженерным образованием. Они же несут полную ответственность за неправильный выбор, установку, подключение приборов, а также за содержание технических устройств в ненадлежащем или аварийном состоянии.

Чтобы правильно определиться с наполнением щита или шкафа, монтажники делают полный мониторинг вентиляционной сети. Затем необходимо произвести следующие действия:

Сама сборка занимает немного времени: все приборы поочередно монтируют в несколько рядов, провода аккуратно присоединяют к клеммникам и укладывают вдоль линий организованными пучками, затем выводят наружу.

Профессиональные монтажники имеют опыт установки и эксплуатации ЩУВ, поэтому вряд ли ошибутся с выбором модели и нюансами присоединения приборов. К тому же они хорошо разбираются в схемах и могут быстро определить наличие в чертеже ошибки.

Если вовремя не сообразить и подключить приборы по неграмотно составленной схеме – а такое тоже бывает – можно создать аварийную ситуацию.
