На сегодняшний день самым популярным способом вентиляции помещений является установка канального вентилятора, принцип действия которого заключается в перемещении воздуха по трубам вентиляционной системы. В этой статье речь пойдет о том, что собой представляет канальный вентилятор, где он используется и по какому принципу работает.

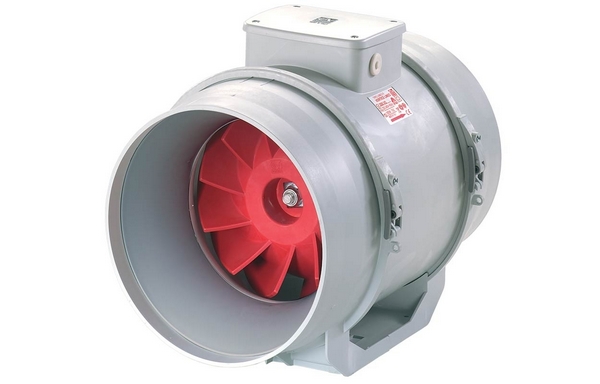

Канальный вентилятор

Что это такое и для чего нужен канальный вентилятор?

Где применяются?

Широкое распространение канальные вентиляторы получили благодаря простоте конструкции, низкому уровню издаваемого шума и длительному сроку службы. Устанавливаются такие агрегаты в офисных и жилых помещениях, а также в магазинах, ресторанах, кафе и на крупных предприятиях.

Принцип работы и устройство

Принцип работы канальных вентиляторов выглядит следующим образом: воздушные потоки по вентиляционным каналам проходят через вентиляторы, встроенные внутри этих каналов.

Состоит канальный вентилятор специального рабочего колеса, которое размещено в корпусе. Работает колесо за счет электродвигателя, который также является частью изделия.

Конструкция канального вентилятора позволяет устройству работать в диапазоне температур от -15 до +30 градусов. Встроенная в каждый прибор технология термозащиты отвечает за корректную работу вентилятора, а также следит за его температурой и не допускает перегревания. Корпус устройства изготавливается из оцинкованной стали, что не только обеспечивает всей конструкции устойчивость к коррозии, но и позволяет агрегату выдерживать большие нагрузки. Соединение корпуса осуществляется с помощью саморезов и точечной сварки, после чего корпус покрывается защитной краской с целью дополнительной защиты оборудования.

Отзывы: плюсы и минусы

Обладатели канальных вентиляторов отмечают следующие преимущества таких устройств:

Кроме того, современные канальные вентиляторы оснащаются функцией защиты электродвигателя от перепадов напряжения и других температурных/электрических изменений, а некоторые модели даже оборудуются рекуператором, что позволяет сделать использование прибора более экономичным.

Особенности выбора

Выбирая канальный вентилятор, необходимо знать некоторые параметры и технические характеристики:

  1. Производительность. Чтобы вентилятор выполнял свою работу в полной мере, при выборе нужно знать площадь помещения и количество проветриваний за час. Произведение таких данных будет показывать производительность вентилятора. Зная все показатели можно подобрать самый подходящий вариант. Но специалисты советуют, что нужно взять вентилятор с немного большей мощностью для гарантированного обеспечения вентиляции.
  2. Уровень шума. Каждый вентилятор оснащен двигателем, который создает определенные звуки. Если шум будет выше 35 дБ, то это плохо будет влиять на психическое состояние людей. Поэтому очень важно учитывать уровень шума, который будет создавать прибор. Главное, он не должен быть свыше 30 дБ. Такие данные можно посмотреть в паспорте всех данных, который прилагается к любой технике.
  3. Безопасность. Прибор обязательно должен быть оснащен влагоотталкивающей изоляцией. Нельзя допустить попадание влаги в сам механизм. Это может привести к замыканию и даже к пожару. Поэту стоит внимательно отнестись к этому вопросу.
  4. Функциональность. Существуют стандартные вытяжки – они являются обычными системами с обратным клапаном, который блокирует поступление плохого воздуха в помещение. Она срабатывает на свет, но при его выключении вентилятор также останавливается. Это становится неудобным, ведь не всегда за короткий срок вся влага успевает уйти.
Также есть автоматические вытяжки, которые оснащены таймером. Этот таймер дает работать прибору еще 25 минут, после выключения света. Специальный датчик влажности дает сигнал на включение при увеличении влаги и автоматически отключается спустя определенное время, которое устанавливается пользователем.

Виды и технические характеристики

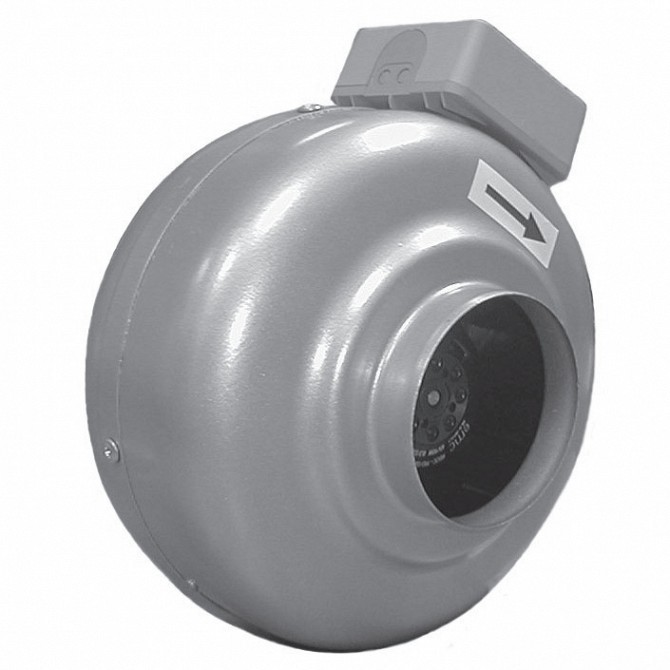

ВКК

Вентиляторы канальные круглые (ВКК) используются для монтажа в круглые каналы систем вентиляции строений различного назначения. Особенностями таких устройств являются:

kanalnyj-ventilyator_00008

Вентиляторы ВКК оснащаются однофазными асинхронными двигателями с внешним ротором и лопатками, загнутыми назад. Встроенные термоконтакты с функцией автоматического перезапуска обеспечивают двигателю вентилятора надежную защиту от перегрева. Кроме того, предусмотрена возможность регулирования частоты вращения посредством корректировки подаваемого напряжения.

Внимание: Канальные вентиляторы типа ВКК предназначены для перемещения невзрывоопасных газообразных сред, имеющих температуру от -40 до +60 градусов, содержащих агрессивные примеси в пределах 100 мг/м3 и не содержащих вязких веществ, волокнистых и абразивных материалов, в умеренных климатических условиях при внешней температуре не выше +40 градусов.

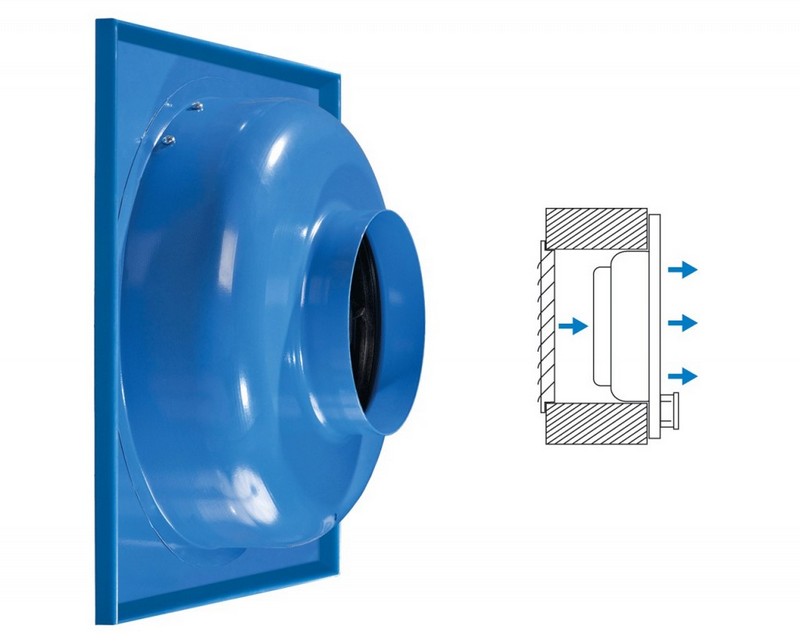

Приточный

Для организации эффективной вентиляции всех помещений обустраивается приточно-вытяжная вентсистема, основными элементами которой являются канальные приточные вентиляторы. Приборы монтируются непосредственно в вентиляционные каналы большой протяженности для обеспечения дополнительного поддува воздуха в сеть.

kanalnyj-ventilyator_00014

Как известно, любая вентиляция функционирует на основе притока воздушных масс с одной стороны и вытяжки с другой. Однако в более современных вентиляционных системах используется реверсивный канальный вентилятор, основными функциями которого является приток воздуха в обслуживаемое помещение и удаление отработанного посредством корректировки направления движения ротора и крыльчатки.

Дымоудаления

Основным отличием в работе канальных вентиляторов от других противопожарных систем является возможность их эксплуатации в качестве обычных приводных устройств повседневной климатической вентиляции, что в свою очередь выдвигает особые требования к двигателям устройств, а именно:

Кроме того, двигатели канальных вентиляторов дымоудаления должны быть оснащены надежной защитой от перегревания и быть смонтированными в корпусе из материалов, не деформирующихся и не разлагающихся при нагреве свыше +600 градусов. Несмотря на то, что особенности канальной вентиляционной системы не допускают нагрева корпуса двигателя до температуры вентилируемой среды, запас прочности должен соответствовать определенным параметрам.

Внимание: В условиях пожара канальный вентилятор дымоудаления должен быть способен работать на протяжении часа при температуре удаляемой рабочей среды не ниже +600 градусов, так как даже самая эффективная система охлаждения не сможет существенно снизить ее температуру.

Особенность крыльчатки заключается в продувании потока горячих газов каналом без непосредственного взаимодействия с корпусом электродвигателя. При этом втулка рабочего колеса большого диаметра способствует защите корпуса двигателя от потока.

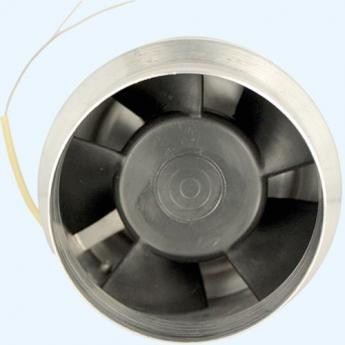

Жаростойкий

Жаростойкий канальный вентилятор обладает довольно широкой сферой применения и применяется в помещениях как бытовой, так и промышленной сферы.

Основные цели установки такого оборудования заключаются в:

Установку жаростойких канальных вентиляторов можно выполнять как в стенах, так и в потолке (подвесном или обычном). Фиксация изделий осуществляется за счет специальных подвесов и кронштейнов. Вывод же рабочей среды может выполняться в централизованную систему воздуховода или непосредственно на улицу.

Кроме того, вентиляторы такого типа должны иметь два режима работы: при активном выделении пара прибор должен работать в маломощном режиме, а по окончании выработки пара – активировать режим максимальной мощности.

kanalnyj-ventilyator_00003

Бесшумный

Как известно, любой вентилятор во время своей работы издает аэродинамический или механический шум. В первом случае шум создается перемещением воздушных масс, а во втором – работой и вибрацией электродвигателя.

К бесшумным канальным вентиляторам относятся модели, звуковое давление которых не превышает 25 дБ, что позволяет устанавливать такое оборудование даже в жилом помещении.

Для того чтобы сделать бесшумный канальный вентилятор еще тише необходимо сразу за его корпусом установить специальный глушитель и отделать вентиляционную шахту шумопоглощающим материалом.

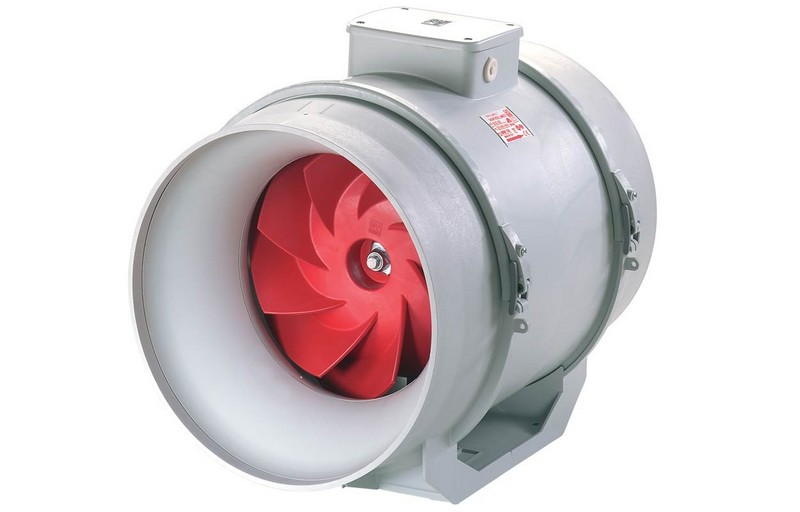

Для круглых воздуховодов

Вентиляторы круглой формы имеют широкое потребление, так как легко устанавливаются в воздуховоды любых размеров. Являются наиболее популярным вариантом и используются как в жилых, так и в промышленных помещениях.

kanalnyj-ventilyator_00004

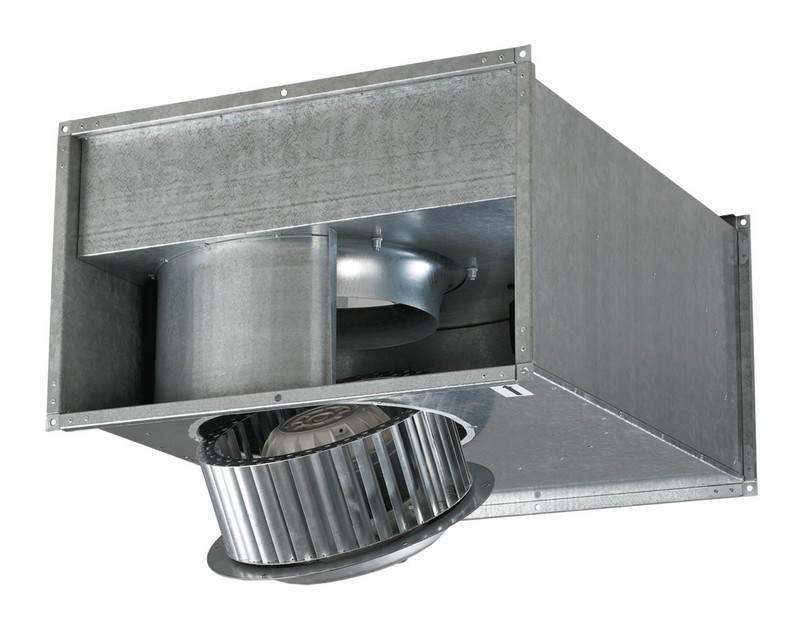

Для прямоугольных воздуховодов

Прямоугольные канальные вентиляторы чаще всего устанавливаются в вентиляционные шахты производственных предприятий и складов. Могут монтироваться как в настенном, так и подвесном порядке. Характеризуются повышенной мощностью.kanalnyj-ventilyator_00001

Виды вентиляторов:

  1. Центробежные. Используются в промышленных помещениях, ведь конструкция не всегда позволяет установить такой вентилятор в квартире. Корпус выглядит как спираль. Производительность такого вида вентилятора будет зависеть от конфигурации и размера лопастей.
  2. Осевые. Это самый популярный тип вентиляторов. Он обладает многими факторами, которые дают ему хорошую продуктивность. Также осевой вентилятор легок в монтаже, управлении. При достаточной высокой производительности есть возможность обслуживать помещения различных площадей и назначений.

Какие существуют размеры: классификация

Специалисты классифицируют канальные вентиляторы не только по сечению, но и по габаритам воздуховодов. Именно поэтому на современном рынке вентиляционного оборудования представлено множество типоразмеров, в том числе:

Таким образом, подбирать канальный вентилятор необходимо в строгом соответствии с сечением воздуховода, в противном случае устройство использовать не получится.

Какому производителю отдать предпочтение?

Чтобы не пришлось спустя непродолжительное время заново переустанавливать систему вентиляции, при выборе подходящего канального вентилятора ориентируйтесь на модели от надежных проверенных производителей. К ним относятся:

  1. Soler&Palau (Испания). Эта компания поставляет на рынок свое климатическое оборудование уже почти 70 лет. На данный момент производственные мощи расположены во всех крупных мировых центрах, а торговля осуществляется в более 100 странах мира. Широкий ассортимент, доступная ценовая политика, неизменно высококлассное качество сборки и надежная работа систем делает Soler&Palau постоянным лидером продаж мирового уровня.
  2. Systemair (Швеция). Еще один бренд с отличной репутацией. На почти полувековой период деятельности экспорт налажен в 38 стран. Длительное гарантийное обслуживание, наличие собственного исследовательского центра и эффективное внедрение высоких технологий обуславливают популярность этой фирмы. Продукция этого бренда — все виды современных вентиляционных систем.
  3. Ostberg (Швеция). Присутствует на рынке с 1981 года. Поставляет на рынок комплектующие для приточно-вытяжных вентиляционных систем. Наиболее популярные серии — инновационные разработки ТКК, IRE, ТКS, IFK.
  4. Ruck (Германия). Эта компания — яркий пример известного немецкого качества. За не столь продолжительный период деятельности — на рынке с 1992 года, компания внедрила много эффективных решений в разработку вентиляционных систем. Accuflow — идеально подходит для обустройства энергоэффективного дома. Etamaster — серия круглых канальных радиаторов из композитных материалов. Elki — малошумные прямоугольные системы в изолированном корпусе.

Как вы уже убедились, ассортимент канальных вентиляторов на современном рынке достаточно разнообразен. Именно благодаря этому вы легко сможете подобрать идеально подходящее оборудование для того, чтобы обеспечить комфортный микроклимат в любом помещении. А свежий и чистый воздух — это залог вашего здоровья.
