Проектирование вентиляции с рекуперацией

Проектирование вентиляции с рекуперацией Быстрый переход:
Получить коммерческое предложение

Компания ООО "Пром Климат" (г. Москва) - профессиональная инжиниринговая компания. Мы реализуем инженерные системы здания или помещения на вашем объекте "под ключ".
Звоните: 8 (495) 410-11-73 или отправьте быструю заявку.

Проектирование систем вентиляции с рекуперацией воздуха — относительно новое направление в классическом проектировании систем ОВК. Всё дело в том, что наша страна является одной из самых богатых стран мира и вопросы экономии ресурсов, энергоэффективности и энергосбережения долгое время вообще не затрагивались, т.к. сначала был СССР, а потом всем было не до этого. Примечательно то, что исходя из наших наблюдений — вентиляция до сих пор является не необходимостью, а скорее роскошью, при строительстве частных домов. А если говорить о промышленных объектах — заводах, фабриках, комбинатах и т.д. — до сих пор первые лица (Гл. Инженеры, Гл. Энергетики, Технические директора, ответственные за обеспечение функционирования инженерных систем, стараются просто ремонтировать и поддерживать в рабочем состоянии то, что осталось нам по наследству от Союза… И даже сегодня эта тенденция продолжается… Но раз вы это читаете, значит вы задаетесь вопросом снижения эксплуатационных затрат на вентиляцию и отопление. Все дело в том, что системы вентиляции, оборудованные рекуператорами, позволят сократить затраты на эксплуатацию от 40 до 80%. Цифры потрясающие, но так оно и есть.

Проектирование систем рекуперации — это создание проекта вентиляции и отопления, вкупе с использованием различных видов рекуператоров. К нам обращаются в основном два вида заказчиков:

1. Уже есть вентиляция, проект вентиляции может быть, а может не быть… В общем нужно доработать… ДА! Мы дорабатываем существующие проекты и системы вентиляции. Вариантов как это делать — масса. Начиная от дооснащения притока и вытяжек гликолевыми рекуператорами с промежуточным теплоносителем и заканчивая реконструкцией данных систем и установкой более энергоэффективных приточно-вытяжных установок с роторными или пластинчатыми рекуператорами, а в однообъемных больших помещениях установка крышных устройств… Любую систему вентиляции можно сделать намного экономичной при очень быстрой окупаемости.

2. Те, кто только строит. Те умные и мыслящие люди, которые узнали о том что есть такие системы вентиляции, которые не выбрасывают отработанный теплый воздух в атмосферу. И мы можем привести тысячу фактов за системы рекуперации. Хотя вы наверно итак уже всё изучили. Для Вас мы с удовольствием сделаем проект, а при необходимости и поставку оборудования и квалифицированный монтаж и пуско-наладку, да еще и с гарантией.

Планирование

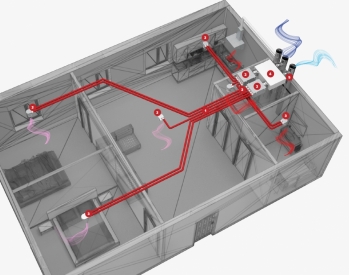

Чтобы спланировать проект реализации вентиляционной системы с рекуперацией тепла, нужно чтобы все участники проекта (застройщик, пользователь, проектировщик, архитектор, подрядчик) на первом шаге определили условия и требования к вентиляционному оборудованию. К этим требованиям принадлежат: стандарт на теплоизоляцию, потребность в тепловой энергии, планировка жилых помещений и т.д. Необходимо дать долгосрочную гарантию того, что приточный воздух будет попадать в приточные зоны здания (жилые комнаты и спальни) и оттуда попадать в вытяжные зоны (ванная, санузел, кухня), протекая их насквозь. Примыкающие помещения (лестничная площадка, холл), а также жилые зоны (столовые, игровые комнаты) будут использоваться как проточные зоны.

В качестве места для вентиляции с рекуперацией тепла подходят чердак, подвал или примыкающее к ним помещение – бытовка. По возможности, установка должна устанавливаться внутри отапливаемой зоны, и кроме того, это помещение должно быть легкодоступным с целью проведения регулярного осмотра и профилактического обслуживания. Дополнительно необходимо предусмотреть место для подвода четырех воздуховодов. В обязательном порядке необходимо предусмотреть место для шумоглушителей.

По аналогии с расчетом необходимого общего объемного расхода, нужно выполнить расчет требуемых объемных расходов воздуха для каждого помещения и в зависимости от потребностей каждого пользователя.

Расчет

Но пока монтаж отопления и вентиляции в большинстве случае ведется с применением традиционных технологий, где в качестве основного нагревательного прибора используется электрический или водяной обогрев. Выбор теплоносителя зависит от имеющихся энергоресурсов. Более экономичным является водяной обогрев, но для него нужны соответствующие мощности тепловой сети.

Основная часть систем приточной вентиляции с подогревом для частных домов использует электрические калориферы. При самостоятельном проектировании и монтаже необходимо уметь правильно выбрать оптимальную мощность нагревательного прибора, чтобы обеспечить достаточное количество тепла и при этом не переплачивать за электроэнергию. Мощность калорифера определяется исходя из объема помещения и разницы температуры в помещении и наружного воздуха.

Сначала определяют количество требуемого воздуха. С учетом того, что полный воздухообмен должен происходить 2 раза за 1 час, объем помещения умножают на 2. Полученный результат умножают на разницу температур в градусах и делят на 3. Итоговое число – есть мощность электрического калорифера в киловаттах.

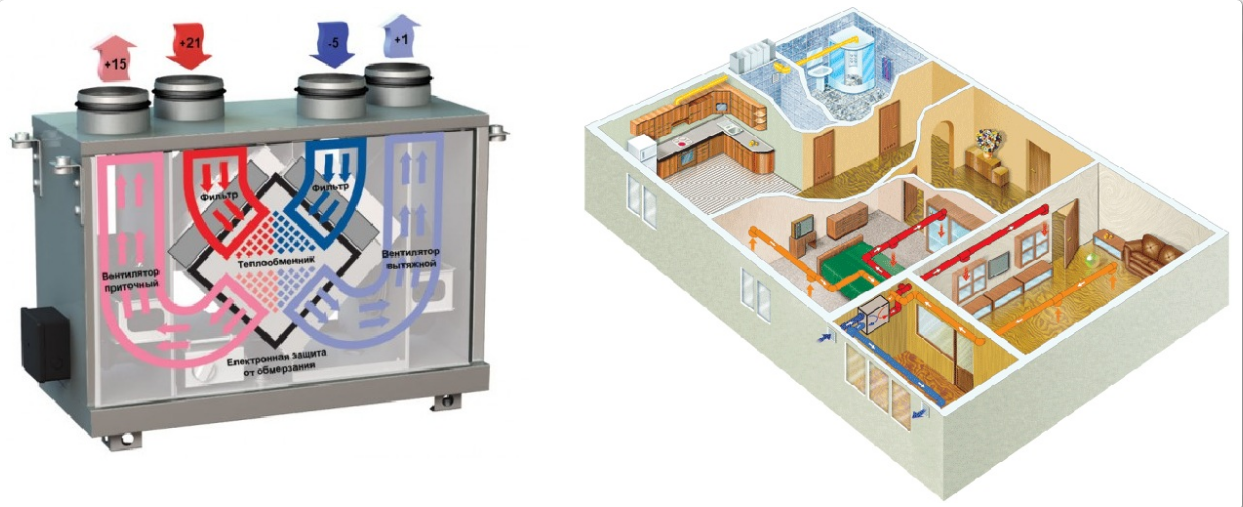

Уже сегодня можно все домовладельцы могут использовать энергосберегающую технологию, позволяющую существенно уменьшить сумму счетов за отопление. Речь идет о вентиляции с рекуперацией тепла. Принцип ее работы основан на том, что снаружи поступает холодный воздух, а изнутри уходит нагретый. Таким образом, основную часть времени нагревательные приборы отапливают улицу. Если приточную и вытяжную систему проложить вместе, то через стенки вентиляционных каналов будет происходить теплообмен, который позволить вернуть обратно часть тепла. Этот процесс называется рекуперация. Наиболее оптимальная схема теплообмена – это расположение одной трубы меньшего диаметра в трубе большего диаметра. Такая система позволяет вернуть 30-70% тепла обратно.

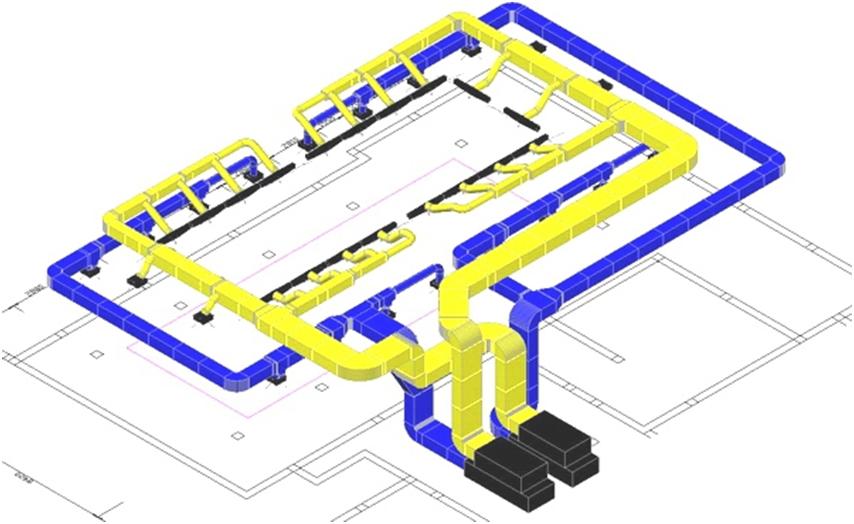

Сеть воздуховодов должна быть рассчитана и проложена таким образом, чтобы потери давления, с учетом потребления электроэнергии вентиляторами, оставались низкими. С этой целью предполагается, что скорость воздушного потока в каналах не превышает 3 м/с. При прокладке воздуховодов необходимо стремиться уменьшить их длину, т.к. это позволит сократить затраты на монтажные работы и обеспечит энергетически экономный режим работы всей установки. Воздуховоды из гладкостенных труб с большими радиусами изгиба на сегодняшний день являются одним из лучших, и, к тому же, экономичных решений. Воздуховоды должны быть теплоизолированы.

Кухонные вытяжки не должны подключаться непосредственно к вытяжному каналу, т.к. при этом система воздуховодов окажется запачканной воздухом, содержащим жиры. В вентиляционных системах с рекуперацией тепла это приведет к закупорке воздуховодов, проложенных в здании. Необходимо применять фильтры, задерживающие жир.

Управление установкой должно быть настолько простым, насколько это возможно. Воздухообмен должен регулироваться трехступенчато, обеспечивая объемный расход воздуха в пределах от 70 до 130% от расчетной цифры. В настоящее время предлагаются полностью автоматизированные системы регулирования, которые обеспечивают необходимый приток свежего воздуха в зависимости от нагрузки. В зависимости от концентрации СО2 и/или влажности воздуха определяется необходимый приток свежего воздуха, который повышается при превышении предельно допустимых значений, а когда влажность и концентрация углекислоты падают до допустимых уровней, кратность воздухообмена снова снижается.
