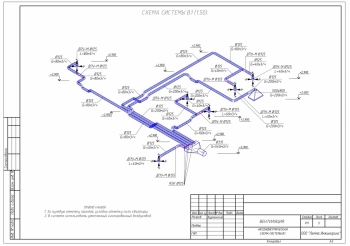

Проектирование вытяжной вентиляции

Проектирование вытяжной вентиляции Быстрый переход:
Получить коммерческое предложение

Компания ООО "Пром Климат" (г. Москва) - профессиональная инжиниринговая компания. Мы реализуем инженерные системы здания или помещения на вашем объекте "под ключ".
Звоните: 8 (495) 410-11-73 или отправьте быструю заявку.

Проектирование можно выполнить своими руками или позволить это сделать специалистам. В любом случае стоит ознакомиться с основными принципами выполнения такой задачи.

Совет: рекомендуется осуществить проект системы вентиляции ещё до начала строительства дома.
Это позволит вам добиться большей эффективности и вписать вентиляционные каналы в дизайн помещений, что будет выглядеть более эстетично, чем их маскировка в уже возведённом здании.

Основы проектирования вытяжной вентиляции

Одним из ключевых правил проектирования вентиляции является недопущение смешивания воздуха из различных зон объекта. Если это правило не соблюсти, то можно получить не самые приятные последствия в виде распространения неприятных запахов из мест их появления в чистые зоны, например, из кухонного помещения в офисное. Может ещё возникнуть проблема пожарной безопасности объекта, поскольку при создании одной системы вытяжной вентиляции для разных категорий помещений вероятность пожара серьёзно возрастает.

К числу других правил проектирования вытяжной вентиляции можно отнести такие:

•  для ванных и туалетных комнат, для кухонь и лабораторий предпочтительно устанавливать отдельную систему вытяжки;

•  для соблюдения воздушного баланса в различных помещениях следует предусмотреть возможность заблокировать включение и отключение вентиляционных систем;

•  недопустимо объединять с вытяжной системой несколько приточных, но с одной приточной соединение нескольких вытяжных возможно;

Стоит ещё коснуться такого важного вопроса, как вычисление уровня расхода воздуха для помещений разных типов. Для того чтобы можно было максимально точно и правильно выполнить такие расчёты, необходимо использовать определённые данные. В частности, объём вытяжки от кухонной плиты должен быть равен 60 квадратным метрам за один час, для газовой плиты этот показатель равен 90 метрам, для совмещённых ванной и туалета – 50 метрам, для отдельного туалета или отдельной ванной – 25 метрам.

Техническое задание

Проектирование вытяжной вентиляции начинается с составления технического задания, в котором необходимо учесть:

Обязательно учитывайте камин при размещении вытяжных отверстий

Проведение расчётов

Теперь давайте рассмотрим, как рассчитать вытяжную вентиляцию. Для этого нам понадобиться найти приемлемую мощность системы, измеряемую пропускаемым через неё количеством кубометров воздуха в час, для каждого помещения в отдельности и всего здания в целом.

Зависит же данный показатель от двух следующих параметров:

  1. Кратность воздухообмена отдельно взятой комнаты. Эта величина не имеет размерности и определяет интенсивность замены воздушных масс в зависимости от функционального назначения помещения. Так, например, для жилых зон она равна 1, но не менее 30 м3/ч на одного человека, а для более загрязняемых санузлов и кухонь – 1,5, но не менее 60 м3/ч. Таким образом, расчет вытяжной вентиляции выполняется по формуле:

L=n×V, где

L – требуемый мощностной показатель, n – нормированная кратность воздухообмена, V – объём комнаты.

Для примера возьмём гостиную площадью 6 на 4 м и высотой потолков 2,5 м: 1×60=60 м3/ч.

Гостиная комната площадью 24 м2
  1. Максимальное количество одновременно находящихся человек. От того, сколько людей может собраться в помещении, также зависит проектирование вентиляции, и инструкция нахождения такой зависимость выглядит следующим образом:

L=N×LN, где

L – требуемый мощностной показатель, N – наибольшее количество людей, которые могут одновременно располагаться в помещении, LN – нормированное потреблении воздуха одним человеком в зависимости от функциональности комнаты. Согласно СНиПу последний параметр может принимать такие значения:

Вид помещения Нормативное потребление воздуха в проветриваемой зоне Нормативное потребление воздуха в непроветриваемой зоне
Производственное 30 60
Муниципальное 40 60
Жилое 30 60

То есть, если взять проветриваемую гостиную в доме, где проживает 3 человека, то получим: 3×30=90 м3/ч. Так как это значение превышает, то которое мы вывели в предыдущем примере, используя кратность воздухообмена, то его и берём за основное для дальнейших расчётов.

Проведя все необходимые вычисления, обычно выходит, что:

  1. Для квартир многоэтажных домов необходима вентиляция мощностью от 100 до 500 м3/ч.
Вытяжное отверстие в квартире
  1. Для частных домов – от 1000 до 2500 м3/ч.
Приточно-вытяжная вентиляция загородного коттеджа
  1. Для производственных зданий – от 1000 до 15000 м3/ч. Расчет вытяжной вентиляции производственных помещений является наиболее сложным и ёмким.

Заводская вентиляционная система

Особенности проектирования вентиляции для помещений, площадь которых превышает 1000 м2

Чем сложнее проект и чем большее количество узлов он включает, тем выше его цена. Это следует учитывать при его заказе у специалистов.

Также нужно позаботиться о наличии таких элементов, как:

  1. Вентиляционная камера. Это специально предусмотренное отдельное помещение, в котором размещается вся необходимая для осуществления эффективной принудительной вентиляции аппаратура. Температура в нём должна быть примерно на одном уровне в течение всего года.
Венткамера частного дома
  1. Качественная шумоизоляция. Если днём вам звуки, доносящиеся из вентиляционной системы, могут показаться приемлемыми, то ночью, когда вокруг царит тишина, они могут доставлять колоссальные неудобства.
Звукоизоляция вентиляционного канала – залог хорошего сна
  1. При использовании водяного калорифера в качестве элемента нагрева потребуется также осуществить подвод воды и позаботиться о гидроизоляции помещений.
Проточная вентиляция с водяным калорифером
