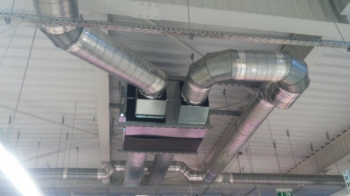

Приточно-вытяжная вентиляция с рекуперацией тепла

• Работа воздухообмена с подогревом воздуха
• Преимущества приточно-вытяжной системы с функцией подогрева
• Виды теплообменных аппаратов
• Эффективность рекуперации тепла
• Расчет эффективности работы рекуператора
• Можно ли самому сделать систему с рекуперацией

В период энергического кризиса и подорожания энергоресурсов применение энергосберегающих технологий во всех сферах хозяйствования становится особенно актуальным. Нельзя недооценивать в этом вопросе роль рекуператоров тепла. Инженерные установки не только существенно экономят газ для обогрева помещений, но и, практически, бесплатно возвращают обратно тепло для полезного использования, предназначенное для выброса в атмосферу.

Работа воздухообмена с подогревом воздуха

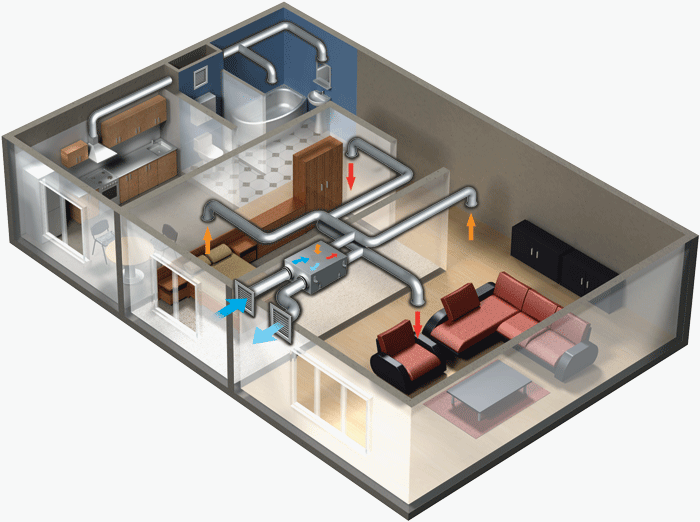

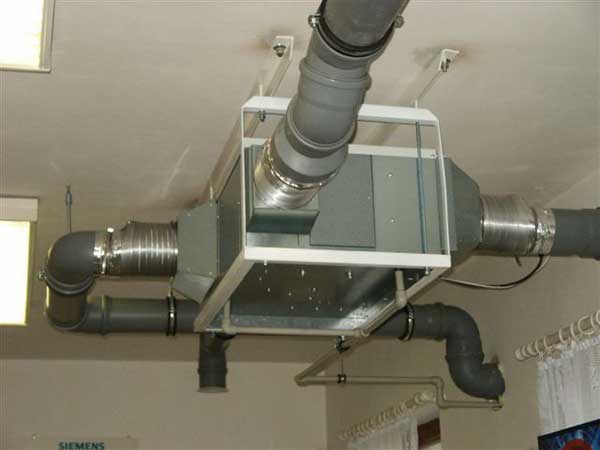

Приточно-вытяжная вентиляция с рекуперацией тепла решает три основные задачи:

• обеспечение помещения свежим воздухом;
• возвращение тепловой энергии, уходящей с воздухом через систему вентиляции;
• недопущение проникновения в дом холодных потоков.

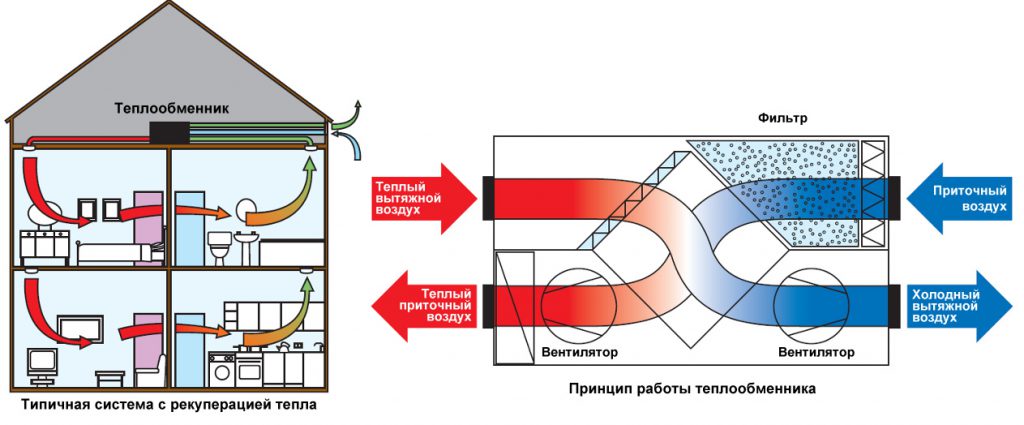

Схематически процесс можно рассмотреть на примере. Организация воздухообмена необходима даже в зимний морозный день с температурой за окном -22°С. Для этого включенная приточно-вытяжная система при работающем вентиляторе нагнетает воздух с улицы. Он просачивается через фильтрующие элементы и уже очищенный поступает на теплообменник.

По мере прохождения сквозь него воздух успевает прогреться до +14-+15°С. Такая температура может считаться достаточной, но не отвечающей санитарным нормам для проживания. Для достижения параметров комнатной температуры необходимо довести воздух до требуемых значений с помощью функции догрева до +20°С в самом рекуператоре при помощи калорифера (водяного, электрического) небольшой мощности — 1 или 2 кВт. С такими температурными показателями воздух попадает в комнаты.

Калорифер функционирует в автоматическом режиме: при понижении наружной температуры воздуха он включается и работает, пока не подогреет до требуемых значений. В то же время, отработанный поток уже нагрет до «комфортных» 18 или 20 градусов. Удаляется с помощью встроенной вентиляционной установки, предварительно пройдя через теплообменную кассету. В ней он отдает тепло встречному холодному воздуху с улицы, и лишь потом уходит в атмосферу из рекуператора с температурой не более 14-15°С.

Внимание! Установка металлопластиковых конструкций нарушает естественную подачу свежих потоков воздуха в квартиру или дом. Решает проблему принудительная система, подающая не подогретый воздух с улицы, но и сводящая на «нет» эффективность энергосбережения от пластиковых окон. Приточно-вытяжная вентиляция с рекуператором это комплексное решение проблемы отопления с одновременно функционирующим воздухообменом, активный метод сохранения энергии.

Преимущества приточно-вытяжной системы с функцией подогрева

• Поставляет свежий воздух, улучшает качество воздушной среды внутри помещений.
• Предотвращает выпадение на поверхности влаги, образование конденсата, плесени и грибка.
• Устраняет условия появления в помещении вирусов, бактерий.
• Экономит расходы на электрическую и тепловую энергию путем восстановления потерь из уходящих потоков порядка 90% тепла.
• Способствует регулярному обмену воздушной среды.
• Многоплановость исполнения теплообменных систем расширяет сферу их применения на объектах различного типа.
• Экономичное использование и обслуживание. ТО, включающее очистку, замену фильтров, проверку всех узлов и компонентов системы, проводится ежегодно всего 1 раз.

Внимание! Малоэффективной будет характеризоваться работа рекуператоров в домах старой жилой застройки, где естественный воздухообмен обеспечивается деревянными конструкциями окон, щелями в деревянных полах и неплотностями в дверях. Наибольший эффект от рекуперации тепла наблюдается в современных постройках с качественной изоляцией помещений и хорошей герметичностью.

Виды теплообменных аппаратов

• Роторный тип. Работает от электросети. Экономичный, но сложный в техническом исполнении. Рабочий элемент – вращающийся ротор с нанесенной по всей поверхности металлической фольгой. Теплообменник с проходящим внутри уличным воздухом реагирует на разность температур снаружи и внутри комнат. Это корректирует скорость его вращения. Меняется интенсивность подачи тепла, предотвращается обледенение рекуператора в зимний период, что позволяет не пересушивать воздух. Эффективность устройств довольно высокая и может составить 87%. При этом возможно смешивание встречных потоков (до 3 %от общего количества) и перетекание запахов, загрязнений.
• Пластинчатые модели. Считаются самыми «ходовыми» из-за демократичной цены и эффективности. Она достигает 40-65% благодаря алюминиевому теплообменнику. Из-за отсутствия вращающих и подвергающихся трению узлов и деталей считаются простыми в исполнении и надежными в эксплуатации. Воздушные потоки, разделенные алюминиевой фольгой, не диффундируют, проходят по обе стороны теплопроводящих элементов. Разновидность: пластинчатая модель с пластиковым теплообменником. Эффективность ее выше, а в остальном имеет те же характеристики.

Внимание! Пластинчатые устройства проигрывают перед ротационными в том, что промерзают и сушат воздух. Обязательно его дополнительное постоянное увлажнение. Оптимальная сфера применения – влажная среда бассейнов.

• Рециркуляционный вид. «Фишка» его в сложной конструкции и использовании жидкого носителя (воды, водно-гликолиевого раствора или антифриза) как промежуточного звена в передаче тепла. На вытяжном рукаве устанавливается теплообменник, забирающий тепло отходящего воздушного потока и нагревающего им жидкость. Другой теплообменник, но уже на заборе воздуха с улицы, отдает тепло входящему воздуху, не смешиваясь с ним при этом. КПД таких установок доходит до 65%, они не участвуют во влагообмене. Для работы необходимо электричество.
• Крышный вид устройств эффективен (58-68%), но для домашнего использования не пригоден. Применяется, как составное звено в вентиляции магазинов, цехов и других подобных помещений.

Эффективность рекуперации тепла

В жару рекуператор тоже полезен, ведь горячий приточный уличный воздух заставляет интенсивнее работать кондиционеры. Грамотно смонтированный своими руками рекуператор тепла для вентиляции позволит сократить в 4 – 5 раз разницу между температурой входящего и выходящего потоков воздуха.

Преимущества вентиляции с рекуперацией тепла:

• самодельный рекуператор тепла в системах вентиляции имеет КПД не менее 65%;
• вентиляция квартиры с рекуперацией позволяет сэкономить не менее 30% от счетов за электроэнергию;
• очень простая конструкция не выходит из строя, так как в ней нет движущихся деталей;
• теплообменник в рекуператоре тепла системы вентиляции прост в обслуживании и уходе;
• устройство работает без использования электроэнергии;
• рекуперация тепла обеспечивает не только вентиляцию квартиры, но в некоторых случаях регулирует и влажность.

Расчет эффективности работы рекуператора

Можно ориентировочно просчитать, насколько эффективной будет смонтированная приточная вентиляция с рекуперацией тепла, как в зимний, так и летний период, когда установка работает на охлаждение. Формула расчета температуры приточного воздушного потока для установки в зависимости от числовой характеристики энергетической эффективности  (КПД), температуры воздуха внешней и в помещении выглядит так:

Tпp = (tвн – tул)*КПД + tул,

где значения температуры:

Tпp – ожидаемая на выходе из рекуператора;

tвн – в помещении;

tул – на улице.

Для расчетов берется паспортное значение эффективности прибора.

В качестве примера: при морозах -25°С и комнатной температуре +19°С, а также КПД установки 80% (0,8) расчет показывает, что искомые параметры воздуха после прохождения через теплообменник будут:

Tпp = (19 – (-25))*0,8 – 25 = 10,2°С

Получен расчетный температурный показатель воздуха после рекуператора. По факту, учитывая неизбежные потери, это значение будет находиться в пределах +8°С.

В жару при +30°С во дворе и 22°С в квартире воздух в теплообменнике той же эффективности, прежде чем попасть в помещение, охлаждается до расчетной температуры:

Tпp = tул + (tвн – tул) * КПД

Подставляя данные, получаем:

Tпp = 30 + (22-30)*0,8 = 23,6°С

Внимание! Заявленный производителем КПД установки и фактический будут отличаться. На поправку значения влияет влажность воздуха, вид кассеты теплообменника, значение разницы температур снаружи и внутри. При неправильно смонтированном и эксплуатируемом рекуператоре эффективность работы тоже снижается.

Современный вентиляционные энергосберегающие системы с включением в них рекуператоров – еще один шаг к экономному расходованию теплоносителей. Причем, установки температурного обмена актуальны зимой, но не менее востребованы и летом.

Можно ли самому сделать систему с рекуперацией

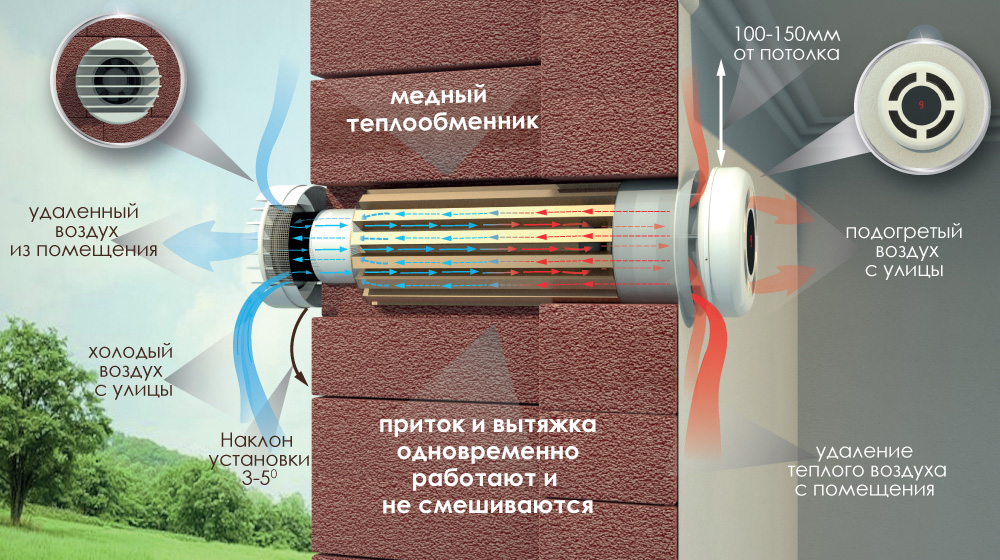

Системы рекуперативной вентиляции становятся особенно актуальными после установки пластиковых окон. В окнах есть режим микровентиляции, но хотелось бы управлять процессом. Результатом решения вопроса у многих становится самодельная рекуперация.

Есть множество вариантов самодельных установок. Самые простые, даже, если пульт управления не впечатляет внешним видом, в целом, неплохо справляются с задачей. Основная часть блок управления. Внутрь стены вставляется блок вентиляции. С другой стороны окна монтируется дополнительный блок. Провода лучше закладывать в стенку.

Основная задача системы менять воздух в комнате, оставляя тепло:

• Используется два цилиндра: диаметр — 110 мм; длина – 310 мм. С одной стороны трубы встраивается реверсивный вентилятор. Он способен переключать направление подачи воздуха и продувать теплообменник;
• Два обычных вентилятора подключаются спина к спине. Периодически включаются то один, то другой. Вентилятор способен подавать воздух сквозь трубу в обоих направлениях. Реверсивную модель можно заменить бюджетным вариантом от старых компьютерных системных блоков. Но тогда вместо двух понадобится четыре штуки;
• В основную часть трубы вставляют теплообменник. Задача забирать тепло у воздуха, выходящего из помещения, и отдавать тепло холодному воздуху с улицы.

Рекуператор работает циклично, поэтому называется реверсивным. Некоторое время он вытягивает воздух из помещения, нагревая теплообменник. Потом затягивает воздух с улицы, отдавая запас накопленного тепла. Два блока включают для большей эффективности. Пока один вытягивает воздух из помещения, другой подает и наоборот. Такая схема работы позволяет избежать выпадения конденсата.

Теплообменник представляет собой массу маленьких стеклянных трубочек, которые плотно набиваются в трубу. Они заменяют производственных соты, через которые проходит воздух. Вместо трубочек можно использовать более эффективный вариант – небольшие стеклянные шарики. Воздух в работе постоянно огибает шарики, путь прохождения удлиняется, больше отдается и поступает тепла.

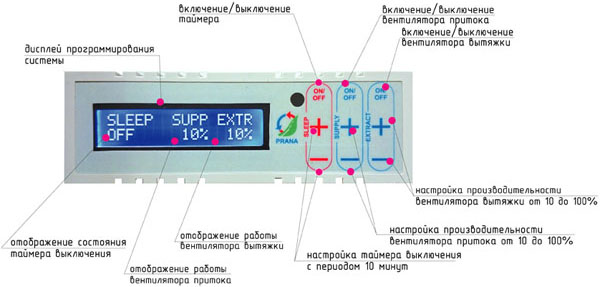

Блок управления рекуперативной вентиляцией включает:

• Трансформатор от обычного блока питания;
• Диодные выпрямители 4 шт.;
• Интегральный стабилизатор 12 вольт;
• Выпрямитель на 6-12 вольт, собранный на базе стабилизатора 5 вольт.

Резистор регулирует напряжение от интегрального стабилизатора 6 12 вольт, подается на вентилятор. Схема управления рекуперативного цикла работает от 12 вольт.

Отдельно вставляется микросхема таймера, который задает интервалы. Можно установить оптимальное время переключения. Две группы вентиляторов монтируются в двух блоках рекуперативной вентиляции.

Режим:

• Вытяжка воздуха;
• Всасывание воздуха;
• Обратный возврат — рекуперация.

Пока один вентилятор засасывает воздух, другой удаляет его из помещения. Через установленное время цикл меняется.

Дом должен иметь максимально герметичную теплоизоляцию. Естественная вентиляция заведомо не сможет обеспечить необходимый уровень воздухообмена. Механические системы вентиляции успешно справляются с работой. Лучшее решение на сегодняшний день установить принудительную систему с рекуперацией, что позволяет экономить тепловую энергию, особенно, в загородных домах средней и большой площади.
