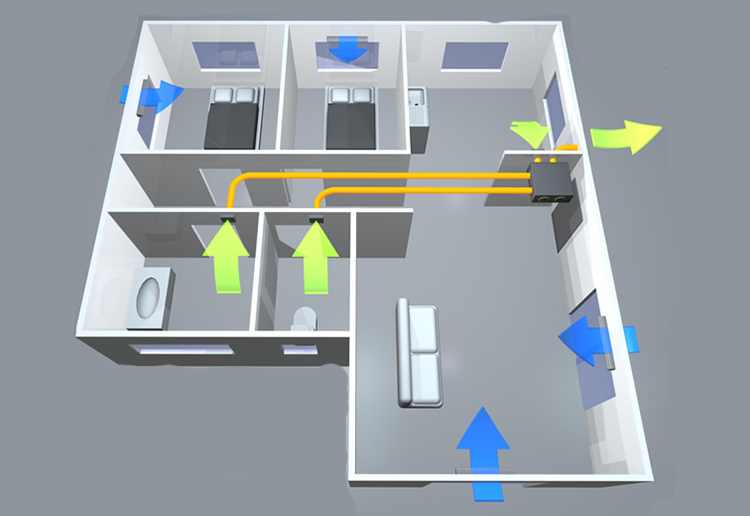

Идеально рассчитанная, но неграмотно смонтированная вентиляция дома принесет массу хлопот. Недостача расходных материалов при монтаже вентиляции может сорвать сдачу крупного объекта. Незнание основных технологических требований к монтажу вентиляции сведет на «нет» усилия домашнего мастера по созданию уюта в доме. Перечисленных ошибок можно избежать.

Этапы монтажа вентиляции

1. Подготовительный этап: составление и согласование графика работ.
2. Поставка оборудования и комплектующих для монтажа вентиляционной системы.
3. Монтаж и сборка по этапам: монтаж труб вентиляции, соединение между собой, установка распределительных устройств, установка оборудования: вентиляторов, калориферов, увлажнителей, фильтров и т.д., присоединение воздуховодов к оборудованию, подключение питания.
4. Тестирование и наладка.
5. Сдача в эксплуатацию.

Если перед установкой новой системы была демонтирована старая, в перечень добавляется этап «Демонтаж».

Теперь подробнее по каждому пункту списка.

Подготовительный этап монтажа вентиляции

Монтаж вентиляционного оборудования проводится на основании графика работ, после его согласования и подписания заказчиком. Техническое задание всегда учитывает маршрутизацию вентиляционных трубопроводов. В графике работ указаны сроки, последовательность поставки и установки оборудования и комплектующих для системы вентиляции.

Кроме основных элементов, для монтажа понадобятся расходные материалы:

• уголок различного размера;
• фланцевые шины;
• болты, гайки, шайбы;
• саморезы;
• шпильки;
• анкера;
• монтажные скобы;
• минеральная вата;
• армированный скотч;
• медные трубки и шланги для дренажа;
• крепежи с виброизоляцией различных форм.

По окончанию некоторых этапов монтажа вытяжной вентиляции проводятся промежуточные испытания, результаты которых заносят в акты. Завершается монтаж системы пусконаладкой и подписанием соответствующего акта. Заказчик получает пакет документов, включающий сертификаты на оборудование, схемы, акты скрытых работ.

Оборудование

На этом этапе устанавливаются элементы и механизмы, которые призваны сделать жизнь комфортнее. Их набор может быть разным, но их устанавливают в следующем порядке (если смотреть от входного отверстия):

• очистительный фильтр;
• калорифер, который подогреет воздух зимой (он может быть с блоком, управляющимся дистанционно);
• вентилятор;
• рекуператор;
• кондиционер, который охладит воздух летом (устанавливается перед самым выходом воздуха в комнату).

В самом конце делается выходное отверстие (если требуется). Если оно проходит сквозь кровлю, по неотапливаемому чердаку, трубы должны быть утеплены. Монтируется и подключается вытяжной вентилятор.

Монтаж воздуховодов

Работы можно начинать при соблюдении следующих требований:

• установлены стены, перекрытия между этажами и внутренние перегородки;
• готовы площадки и фундаменты для размещения наружного оборудования вентиляции;
• в местах размещения мокрых фильтров и приточных камер сделана гидроизоляция;
• готовы полы и специальные основания для размещения вентиляционных механизмов;
• готовы опоры для шахт, крышных вентиляторов;
• пробурены отверстия под воздуховоды в перегородках, перекрытиях и стенах;
• на стены нанесены проектные отметки чистого пола;
• стены по ходу воздуховодов оштукатурены;
• проведено остекление внешних проемов, установлены двери.

Сначала проект привязывается к реальному объекту. Если во время привязки появляется необходимость изменений проекта, они фиксируются документально.

Этапы монтажа воздуховодов систем вентиляции:

• обозначение мест крепежа;
• монтаж крепежа;
• доставка воздуховодов и расходных материалов для монтажа вентиляции;
• сборка воздуховодов в блоки;
• подъем блоков на места размещения и их прикрепление.

Чаще всего вентиляционные трубы монтируются к потолку. На объектах жилого и общественного назначения воздуховоды прячут за подвесными потолками, в которых делают отверстия и вставляют распределительные устройства. На производстве воздуховоды обычно оставляют открытыми. Это облегчает доступ для ремонта и сервисного обслуживания в дальнейшем.

Верхние концы воздуховодов, находящиеся выше 1м 50см от пола необходимо закрывать заглушками.

Вместо жестких углов, переходников и поворотов можно использовать гибкие гофротрубы из алюминиевой фольги, стекловолокна. При монтаже их максимально растягивают. Гофрированные трубы не устанавливают на прямые участки.

Крепеж к потолку

Перед началом монтажа вентиляционной системы необходимо обследовать участки и определить наилучшие способы крепления. Оборудование прикрепляется к потолку с помощью крепежных элементов:

• шпилек;
• монтажной перфоленты;
• анкеров;
• хомутов.

Крепеж подбирается в зависимости от тяжести трубопровода и длины магистралей

Соединение между собой

При монтаже вентиляционных труб используются два метода соединения:

• фланцевое;
• ниппельное.

Фланец уплотняется специальной лентой. А готовые соединения дополнительно герметизируются алюминиевым скотчем или силиконом.

Установка диффузоров и вентиляционных решеток

Распределительные устройства крепятся к воздуховодам двумя способами:

• Прямым или самоприсоединением — решетка крепится непосредственно к воздуховоду;
• С помощью адаптера.

При монтаже вентиляции в частных домах, квартирах и офисах в качестве распределительных устройств выбирают решетки, на производстве — диффузоры.

Присоединение системы к вентиляторам

Основная задача на этом этапе — создать герметичные и крепкие соединения. В противном случае во время работы оборудование будет издавать излишний грохот и нарушится распределение воздуха в трубах.

Важный этап монтажа приточно-вытяжной вентиляции — подключение систем автоматизированного управления. АСУ обеспечивает поддержание показателей воздуха в требуемых пределах, осуществляет мониторинг всех узлов и сигнализирует о неполадках.

Тестирование и сдача в эксплуатацию

По окончанию сборки системы ее тестируют, оборудование налаживают под проектные величины и сдают в эксплуатацию. Испытывается как работа системы в целом, так и ее отдельных узлов (клапанов, шиберов и т.д.). На оборудование, прошедшее все испытание, выдается паспорт.

Правила монтажа

Требования к монтажу вентиляционных систем изложены в СНиП 3.05.01-85:

• Установка системы осуществляется в соответствии с утвержденным проектом;
• При установке воздуховодов продольные швы располагают вверх;
• Все болтовые крепления труб затягиваются как можно сильнее;
• Воздуховоды к механизмам крепят только после монтажа;
• При размещении воздуховода следует учитывать: его масса не должна передаваться механизмам;
• При креплении вентиляторов и воздуховодов используются виброизолирующие материалы;
• Радиальные вентиляторы устанавливаются на жесткие подпоры и крепятся анкерными болтами;
• Электромоторы прикрепляются к вентиляторам после тщательной подгонки;
• Фильтрующая поверхность должна быть равномерна, без провисаний и складок;
• Крыльчатка вентилятора должна вращаться свободно;
• Входы в систему прикрываются вентиляционными решетками с размером ячеи не более 7х7 см;
• При монтаже вентиляционной системы желательно минимизировать количество поворотов, переходов и изгибов, создающих сопротивление.

Правила монтажа вентиляционных систем обязательны к исполнению и гарантируют стабильную работу оборудования в будущем.

Особенности монтажа вентиляции на действующем объекте

При работе с действующими зданиями важно на начальной стадии определиться с габаритами вентиляционных установок, чтобы сразу оценить масштабы работ.

Если строение уже сдано в эксплуатацию, монтаж вентиляционной системы несколько осложняется. В некоторых случаях нет технической возможности прокладки вентиляционных шахт необходимого диаметра. Приходится менять проект и подбирать подходящий вариант.

Монтаж приточно-вытяжной вентиляции с рекуперацией

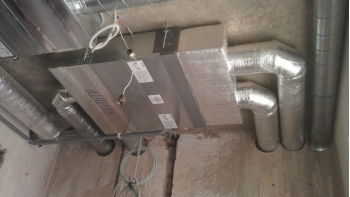

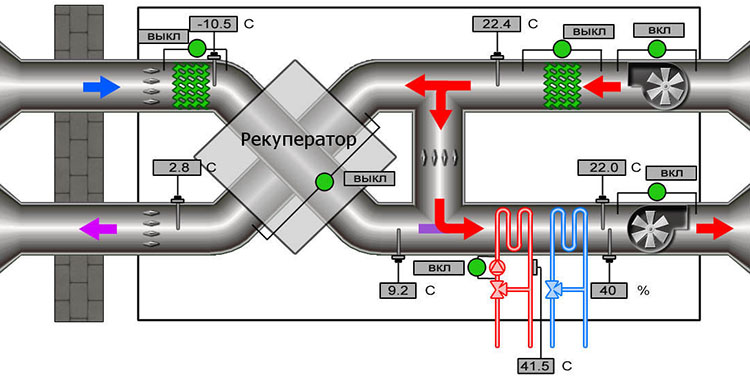

Зимой обогретое жильё может очень быстро отдавать тёплый прогретый воздух, при этом много энергии затрачивается на обогрев поступающего, холодного. Вентиляция «с погашением» — это система, в которой установлен специальный прибор — рекуператор. Благодаря его теплообменнику, воздух, входящий с улицы, подогревается от выходящего тёплого, не смешиваясь с ним.

В случае если в вентиляционную схему включён рекуператор, входные и выходные каналы должны сходиться и проходить параллельно в корпусе прибора.

Не советуется располагать рекуператор над жилыми комнатами. Лучше разместить его в коридоре или подсобном помещении.

Учитывать нужно, в каком положении советуется устанавливать конкретную модель. Иногда приборы должны устанавливаться только вертикально, или только плашмя.

Если в конструкции рекуператора предусмотрен сбор влаги, он должен располагаться только в тёплом помещении. Слив делается под наклоном к ближайшему стояку канализации.
