Вентиляционные зонты

• Основное предназначение
• Устройство вытяжного купола
• Разновидности зонтов
• Установка, особенности монтажа и сервиса
• Где используются вентиляционные зонты

Вытяжные зонты устанавливаются во многих местах, помещениях и заведениях, связанных, прежде всего, с определенной хозяйственно-бытовой или кулинарно-пищевой деятельностью: на кухнях и кухонных цехах, в ресторанах, кафе, столовых, на даче, в саду и т.д.

Вытяжной зонт — важное инженерное сооружение, которое бывает очень полезным даже в бытовых условиях, дома или на даче, а на предприятиях общепита и вовсе не заменимо. Рассмотрим более подробно, что это такое и зачем оно нужно.

Основное предназначение

Вентиляционный зонт или купол — это прибор, главной задачей которого является вентиляция воздушного пространства различных помещений и территорий. Располагаясь над источниками высокой температуры, влажности и различных запахов, например над кухонными плитами и варочными поверхностями, вытяжные купола удаляют из рабочей зоны горячий воздух с различными неблагоприятными примесями, таким образом освежая атмосферу помещения.

В спектр задач данного вентиляционного устройства входит очищение воздуха от множества веществ, приносящих вред и дискомфорт, среди них: пар, копоть и сажа, жир, пыль, разнообразные запахи и химические реагенты (кислоты, соли, щелочи).

Поэтому область применения вытяжных зонтов очень широка. Эти конструкции устанавливаются не только в кухонных помещениях, но и в цехах химической и пищевой промышленности, в лабораториях и иных подобных заведениях, где есть повышенный риск загрязнения воздуха.

Устройство вытяжного купола

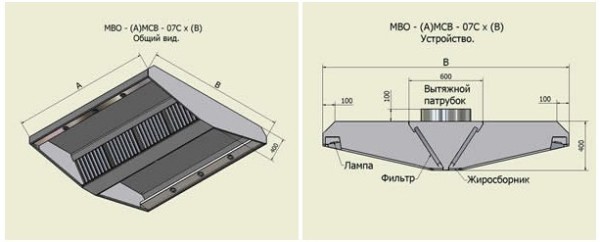

Основа вытяжного зонта — это металлический свод с отверстием, связанным воздуховодом с вентиляционной системой. Полноценное функционирование обеспечивается специальными устройствами, такими как:

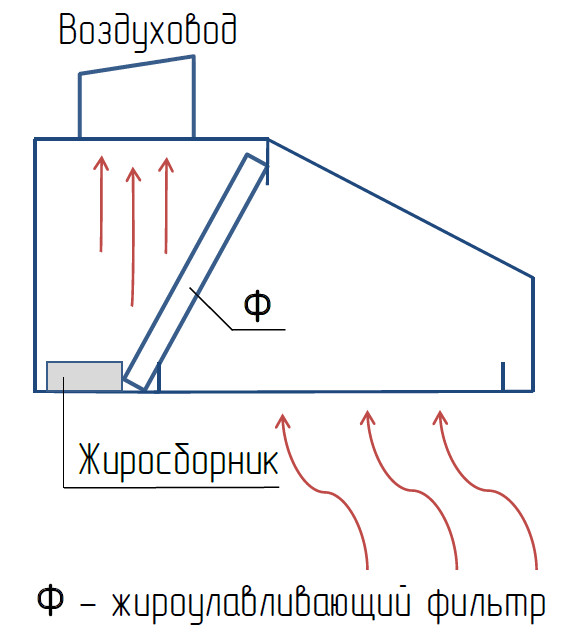

1. Жироулавливающий фильтр. Служит для очистки воздушных масс от частиц жиров и масел.
2. Искрогасящая сетка. Она необходима при работе с источниками отрытого огня.
3. Светильники. Дополнительное освещение лампами, встроенными в корпус купола.
4. Подвески. Монтажные элементы, удерживающие и распределяющие вес агрегата.
5. Турбины. Обеспечивают захват и продвижение воздушного потока через фильтры к воздуховоду.

Вытяжные зонты должны изготавливаться из материалов, обладающих хорошей коррозионной стойкостью и соответствующих современным санитарным нормам. Таким материалом является «пищевая нержавейка» — особая марка нержавеющей стали, производимая специально для оборудования пищевой промышленности и отличающаяся повышенной устойчивостью к агрессивной химической среде.

Многие вентиляционные купола из нержавейки для повышения долговечности конструируются с применением инверторной аргонодуговой сварки. Благодаря этому методу увеличивается качество сварных швов, износоустойчивость оборудования и срок эксплуатации агрегата в целом.

Устройство вытяжного зонта включает в себя наличие воздушного фильтра, который может иметь различные функциональные дополнения: искрогасящие сетки, жироулавливатели, «лабиринтные» фильтры и т.д. На устанавливаемые фильтры также распространяются санитарно-гигиенические стандарты и требования. К тому же они, как правило, имеют вполне привлекательный вид, а конструкция позволяет извлекать их для очистки или замены.

Разновидности зонтов

Все современные вентиляционные агрегаты разрабатываются не только с учетом функционально-технических и санитарных требований, но и из соображений дизайна и эстетического соответствия. Конечно, превратить в элемент декора такой серьезный агрегат, как вытяжной купол, непросто, но это не мешает ему отлично вписываться в почти любой интерьер, особенно в производственную обстановку.

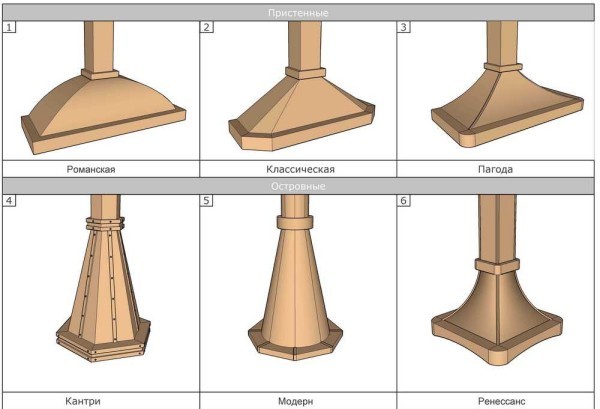

Внешний вид вытяжного зонта имеет некоторое пространство для декоративного оформления. К примеру, наружное стальное покрытие бывает шлифованным или зеркальным, но бывает и матовым. Строгие формы, прямые линии и блестящие зеркальные поверхности не только хорошо смотрятся в производственных цехах, но и отлично дополняют интерьер в стиле хай-тек или минимализм.

Вытяжные зонты можно условно разделить на два типа: бытовые (кухонные) и промышленные (индустриальные). Принципиальной разницы между ними нет, но есть некоторые технические отличия. Для бытовых модификаций, например кухонного зонта, в сравнении с индустриальными, характерны следующие особенности:

1. Меньшие габариты. Такие агрегаты рассчитаны под типовые размеры обычных кухонных плит. Воздушная турбина гораздо менее мощная либо отсутствует вовсе.
2. Используются более простые и компактные жироулавливающие фильтры (бумажные).

Данные отличия не всегда четко выражены. Например, вентиляционный купол островного типа, устанавливаемый на просторной кухне в частном доме, может и вовсе ничем не отличаться от индустриального. В то же время воздушные зонты для уличных мангалов и барбекю, напротив, являются устройствами крайне упрощенными, вплоть до примитива, представляя собой металлический свод без каких-либо дополнительных приспособлений.

Однако вентиляционное оборудование, располагаемое внутри помещений, обязательно должно иметь полный набор функциональных элементов: турбину, жироуловитель, искрогаситель и т.д. Это касается и таких агрегатов, как вытяжные столы и шкафы, которые имеют отношение больше к химической отрасли, чем к пищевой. Устанавливаются они преимущественно в лабораториях.

Установка, особенности монтажа и сервиса

Первый, самый распространенный способ монтажа пристенных зонтов — к стене с помощью анкеров. В зависимости от длины зонта в задней вертикальной стенке вытяжного зонта симметрично сверлятся два или три отверстия. Через увеличенные шайбы анкерами, вытяжной зонт притягивается, фиксируется к стене. Стена в данном случае должна быть капитальной и ровной, как минимум кирпичная кладка. В случае если зонт имеет большой вылет (более 1000 мм) рекомендуется дополнительно крепить зонт к потолку.

Второй способ — монтаж пристенных и островных вытяжных зонтов через шпильки и цанги к потолку. В верхней горизонтальной плоскости, по краям зонта сверлятся четыре отверстия под 4 шпильки Ф8 — Ф10 мм, предварительно закрепленные в потолке. Способ довольно простой и эффективный. Единственное неудобство данного способа связано с тем, что высота потолков не должна превышать 4350 мм, так как увеличенная высота не позволит использовать стандартные шпильки длинной до 2 метров.

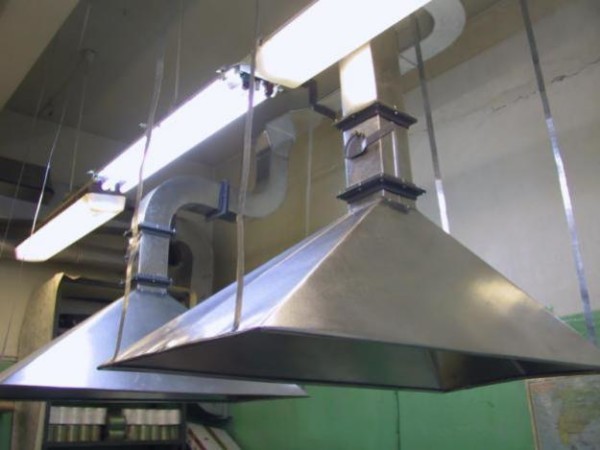

Третий способ — это монтаж вытяжных зонтов на тросах или цепях через кронштейны и анкера к потолку. В верхней горизонтальной плоскости зонта привариваются четыре специальных кронштейна крепления, в которые через карабин фиксируется трос или цепь, другой конец цепи закрепляется к потолку. В данном случае высота потолков не очень важна. Основная возможная проблема при монтаже вытяжных зонтов данным способом связана с шаткостью конструкции. Довольно сложно обвязать воздуховодами жестко незафиксированную конструкцию.

Четвертый способ — это монтаж вытяжных зонтов с помощью специальных опорных рам. В зависимости от габаритных размеров нижнего сечения вытяжного зонта, изготавливается опорная рама, на которую сверху устанавливается вытяжной зонт. Она может быть прямоугольной или квадратной формы на четырех ножках, высота на которых подбирается индивидуально под каждый объект. Ножки через специальные опорные пластины жестко крепятся к полу. Изготавливаются опорные рамы из нержавеющего профиля 30×30 или 20×40 мм.

Где используются вентиляционные зонты

Вытяжные и приточно-вытяжные вентиляционные зонты используются в системах местной и общеобменной вентиляции:

• На предприятиях общественного питания: кафе, бары, рестораны, столовые, комбинаты питания и пр. Зонты устанавливаются над всеми единицами теплового оборудования: плитами, жарочными шкафами, фритюрницами
• В производственных помещениях (фармакологическое, химическое, пищевое и пр. производства).

Вытяжные зонты устанавливаются в помещениях, в которых уже есть приточная вентиляция, обеспечивающая приток чистого воздуха в достаточном количестве. Приточно-вытяжные зонты устанавливаются в помещениях, где необходимо создавать поток воздуха в обоих направлениях — вытяжка грязного и подача чистого. Однако, как уже говорилось выше, приточно-вытяжной зонт не может обеспечить достаточный для вентиляции всего помещения приток свежего воздуха. Помимо притока через зонт необходимо предусмотреть систему приточной вентиляции в помещении горячего цеха или в производственном помещении.

При правильном подборе зонты обеспечивают эффективное удаление вредных веществ (промышленные помещения) и продуктов сгорания, жира и пр. (предприятия общественного питания). Таким образом решается несколько важных задач: создается комфортный микроклимат для сотрудников, не допускается распространение запахов в зал для посетителей и, минимизируется загрязнение помещения, в частности оседание жира на стенах и рабочих поверхностях кухни (для предприятий общественного питания).

Явных недостатков у вытяжных и приточно-вытяжных зонтов из нержавеющей стали нет, если они правильно подобраны, приобретены у надежного производителя и грамотно смонтированы.

Заключение по теме

Таким образом, мы выяснили, что это такое, вытяжной зонт, каково его устройство и предназначение, а также разобрались в типах и модификациях конструкций куполов и тонкостях их монтажа. Эти данные помогут при выборе и покупке оборудования, его эксплуатации, обслуживании и ремонте.
