Крепеж ГалВент
Шина монтажная | 60 ₽ | |
Уголок для производства прямоугольных воздуховодов | 10 ₽ | |
Траверса монтажная | 100 ₽ | |
Шпилька | 110 ₽ | |
Перфолента | 420 ₽ | |
Скоба зажимная с болтом М8 | 10 ₽ | |
Болт оцинкованный | 230 ₽ | |
Саморез 4,2х16 оцинкованный | 370 ₽ | |
Гайка оцинкованная | 230 ₽ | |
Анкер забивной оцинкованный (анодированный) | 10 ₽ | |
Гайка удлиненная | 10 ₽ | |
Анкер латунный (цанга) | 20 ₽ | |
Анкер-клин 6х40 желтопассированный | 10 ₽ | |
Шайба оцинкованная плоская | 250 ₽ | |
Шайба оцинкованная увеличенная | 250 ₽ | |
Крепеж с виброизолятором L — образный | 40 ₽ | |
Крепеж с виброизолятором Z-образный | 40 ₽ | |
Крепеж с виброизолятором V — образный | 40 ₽ | |
Шипы самоклеющиеся с пятой | 20 ₽ | |
Замок фиксации ROS DG004 | 50 ₽ | |
Лючок для замеров ЛЗ-01 | 230 ₽ | |
Виброизолятор ДО с резиновой вставкой | 320 ₽ | |
Виброизолятор ДО | 270 ₽ | |
Виброизолятор резиновый ВР | 1 180 ₽ |
При необходимости подберем аналог по наличию товара и вашему бюджету. Крепеж ГалВент Вы можете купить с доставкой по России. Стоимость монтажа Вы можете узнать, позвонив по телефону +7 (495) 664-41-59 или отправив письменную заявку. Если Вы ещё не уверены в выборе, то наши специалисты проконсультируют Вас по вопросам, связанным с продажей и установкой климатической техники ГалВент.
- Доставка по Москве — бесплатно. Доставка по России — по тарифам ТК, уточните это у менеджера.
- Способы оплаты: наличные, безналичный расчет (с НДС), карты Visa и Mastercard.
Описание

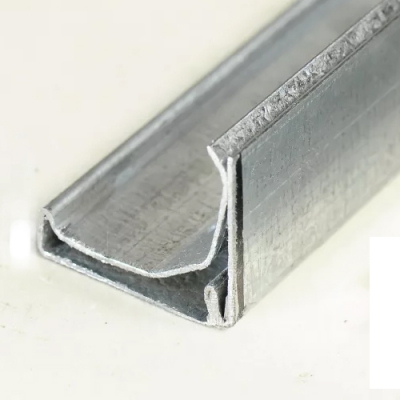

Шины для воздуховодов в системы вентиляции
Система вентиляции является сложной конструкцией, состоящей из множества элементов, соединенных между собой различными способами. Одним из часто используемых способов соединения воздуховодов в системе вентиляции является фланцевое соединение на основе монтажной шины.
Фланцевое соединение, состоящее из монтажной шины и металлических уголков, надежно фиксирует между собой вентиляционные короба и фасонные изделия.
Монтажная шина R20/30 в основном используется для изготовления фланцев прямоугольных воздуховодов как в цеху на производстве, так и на объекте непосредственно перед монтажом воздуховодов в систему вентиляции.
Оцинкованные и нержавеющие шины
Монтажные шины различаются не только по размеру, но и по типу стали. Оцинкованные шины R20 и R30 используются для изготовления фланцев к воздуховодам и фасонным изделиям из оцинкованной стали. Воздуховоды и фасонные изделия из нержавеющей стали соединяются с помощью фланцев, состоящий из нержавеющей монтажной шины и уголков.
Тип стали не влияет на размер шины-рейки, которой будет использован при изготовлении воздуховодов и фасонных изделий. Монтажную шину №20 используются для фланцевого соединения воздуховодов со стороной от 100 до 1000 мм, а монтажную шину №30 применяют для воздуховодов при стороне от 200 до 2000 мм.
Фланцевое соединение на основе монтажной шины R20 изготавливается при помощи металлических уголков УГФ-0 (65х15х2,5) или УГФ-1 (95х18х2,5). Для фланцев на монтажной шине R30 используются металлические уголки УГФ-2 (105х27х3).
Купить шину монтажную по цене производителя
Чтобы купить монтажную шину R20/30 для системы вентиляции достаточно отправить заявку на поставку, и специалисты компании «Фабрика Вентиляции ГалВент» сформируют предложение по ценам и срокам доставки расходных материалов для системы вентиляции до вашего объекта.
Скачать прайс-лист с ценами на расходные материалы можно в разделе «Цены».
По вопросам поставки расходных материалов для систем вентиляции обращайтесь по телефону +7 (495) 790-76-98 или на электронную почту
ГалВент Шина монтажная | ГалВент Уголок для производства прямоугольных воздуховодов | ГалВент Траверса монтажная | ГалВент Шпилька | ГалВент Перфолента | ГалВент Скоба зажимная с болтом М8 | ГалВент Болт оцинкованный | ГалВент Саморез 4,2х16 оцинкованный | ГалВент Гайка оцинкованная | ГалВент Анкер забивной оцинкованный (анодированный) | ГалВент Гайка удлиненная | ГалВент Анкер латунный (цанга) | ГалВент Анкер-клин 6х40 желтопассированный | ГалВент Шайба оцинкованная плоская | ГалВент Шайба оцинкованная увеличенная | ГалВент Крепеж с виброизолятором L — образный | ГалВент Крепеж с виброизолятором Z-образный | ГалВент Крепеж с виброизолятором V — образный | ГалВент Шипы самоклеющиеся с пятой | ГалВент Замок фиксации ROS DG004 | ГалВент Лючок для замеров ЛЗ-01 | ГалВент Виброизолятор ДО с резиновой вставкой | ГалВент Виброизолятор ДО | ГалВент Виброизолятор резиновый ВР | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Высота H, мм | 15-27 | 25 | 56-98 | |||||||||||||||||||||
Высота B, мм | 30-40 | |||||||||||||||||||||||
Вид изделия | Виброизолятор | Виброизолятор | Виброизолятор | |||||||||||||||||||||
Толщина металла, мм | 2,5-3 | 0,7 | ||||||||||||||||||||||
Тип фланца | R20-R30 | |||||||||||||||||||||||
Статическая нагрузка, кг | 19-198 | |||||||||||||||||||||||
Ширина В, мм | 65-105 | 50 | ||||||||||||||||||||||
Ширина А, мм | 65-105 | 20-38 | 20 | 50 | ||||||||||||||||||||
Предельная нагрузка | 117,7-67,4 | 0,40-1,60 | ||||||||||||||||||||||
Предельная деформация | 110 +11-83 +9 | 12 | ||||||||||||||||||||||
Материал | Нержавеющая сталь-Оцинкованная сталь | Нержавеющая сталь-Оцинкованная сталь | Оцинкованная сталь | Оцинкованная сталь | Оцинкованная сталь | Оцинкованная сталь | Оцинкованная сталь | Оцинкованная сталь | Оцинкованная сталь | Оцинкованная сталь | Оцинкованная сталь | Оцинкованная сталь | Оцинкованная сталь | Оцинкованная сталь | Оцинкованная сталь | |||||||||
Маркировка | УГФ-0-УГФ-2 | М10-М8 | М8 | М10-М8 | М10-М8 | М10-М8 | М10-М8 | М10-М8 | М10-М8 | М10-М8 | ДО-38-ДО-45 | ВР 201-ВР 203 | ||||||||||||
Максимальное сжатие, мм | 19-30 | |||||||||||||||||||||||
Коэффициент К, кг/мм | 1-4,65 | |||||||||||||||||||||||
Длина L, мм | 3000 | 3000 | 2000 | 25000 | 25-30 | 16 | 40 | 51-63 | 100-220 | |||||||||||||||
Диаметр D, мм | 4,2 | 6 | 10 | 60-78 |
