Проектирование системы аспирации

- Особенности проектирования систем аспирации
- Состав проекта
- Основные данные необходимые для проектирования аспирации
Проектирование систем аспирации регламентируется строительными нормами СНиП 41-01-2003. Если проектирование сделано неправильно, то система аспирации абсолютно теряет свою эффективность. Это происходит из-за засорения воздуховодов пылью.
Особенности проектирования систем аспирации
Системы аспирации проектируются и монтируются совсем по другим принципам, нежели более простые вентиляционные системы. Вот лишь некоторые особенности их устройства, которые обеспечивают эффективность работы, отсутствие засоров, прорывов, залипаний и исключают скорый износ воздуховодов:
- Скорости воздушных масс в воздуховодах должны быть очень значительны (до 20 и 25-ти метров в секунду), препятствуя оседанию пыли на стенках и способствуя их самоочистке;
- С этой же целью воздуховоды устанавливаются в наклонном положении, под углом 55-60 и более градусов;
- Обязательно использование толстостенных стальных воздуховодов;
- Монтаж систем аспирации осуществляется при помощи более прочных креплений – специальных кронштейнов или цепей;
- Для соединения воздуховодов зачастую применяют быстроразборные конструкции – фланцы, и особые регулировочные устройства – шиберы;
- Также очень важен правильный выбор мощного вентилятора.
Комбинирование нескольких методов вентиляции и параллельной аспирации воздуха дает прекрасный эффект даже в сильнозагрязненных помещениях и цехах, при запыленности более 10 грамм на кубический метр пространства. Для монтажа используется специальное оборудование для систем аспирации.
Для проектирования систем аспирации и пневмотранспорта необходимо:
- Получение от Заказчика первоначального технического задания
- Выезд специалиста к заказчику для проведения замеров, решение на месте технических особенностей установки, сбор исходных данных для проектирования системы аспирации
- Расчет необходимой мощности системы аспирации по техническому заданию заказчика
- Подготовка проектных решений, согласование проектных решений с Заказчиком
- Расчет и разработка местных отсосов и прочего нестандартного сетевого оборудования для систем аспирации
- Выполнение монтажного проектирования системы аспирации
- Согласование проекта с Заказчиком
Состав проекта
Специалисты нашего предприятия выезжают на объект, для визуального осмотра местности где будет установлена аспирационная установка. Там инженерами производятся необходимые замеры, и происходит оценка объемов работ и их сложность, а так же определение перечня необходимой информации для изготовления проекта части ОВ. Далее инженерами подготавливаются опросные листы и направляются заказчику. После заполнения опросных листов со стороны заказчика, мы подготавливаем подробное Техническое задание, где перечислены все пункты выполняемых нами работ по проектированию системы аспирации.
В состав основного комплекта рабочих чертежей марки ОВ включают:
- общие данные по рабочим чертежам;
- Обозначение и характеристики местных отсосов от технологического оборудования.
- планы систем по отметкам, в разрезе;

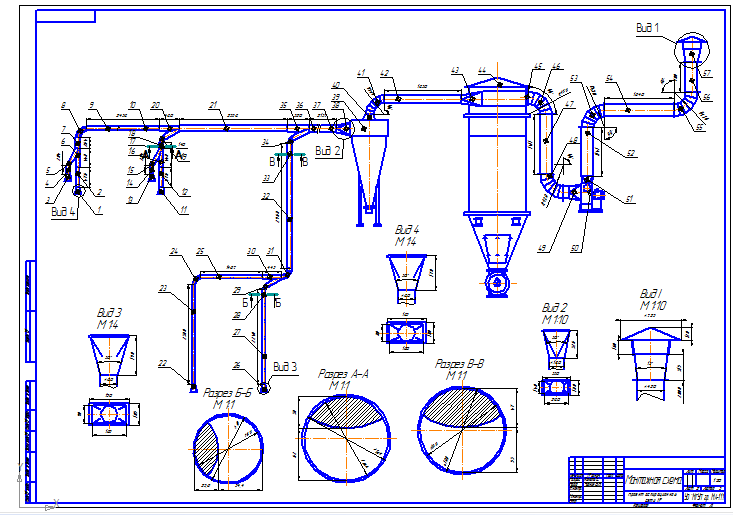

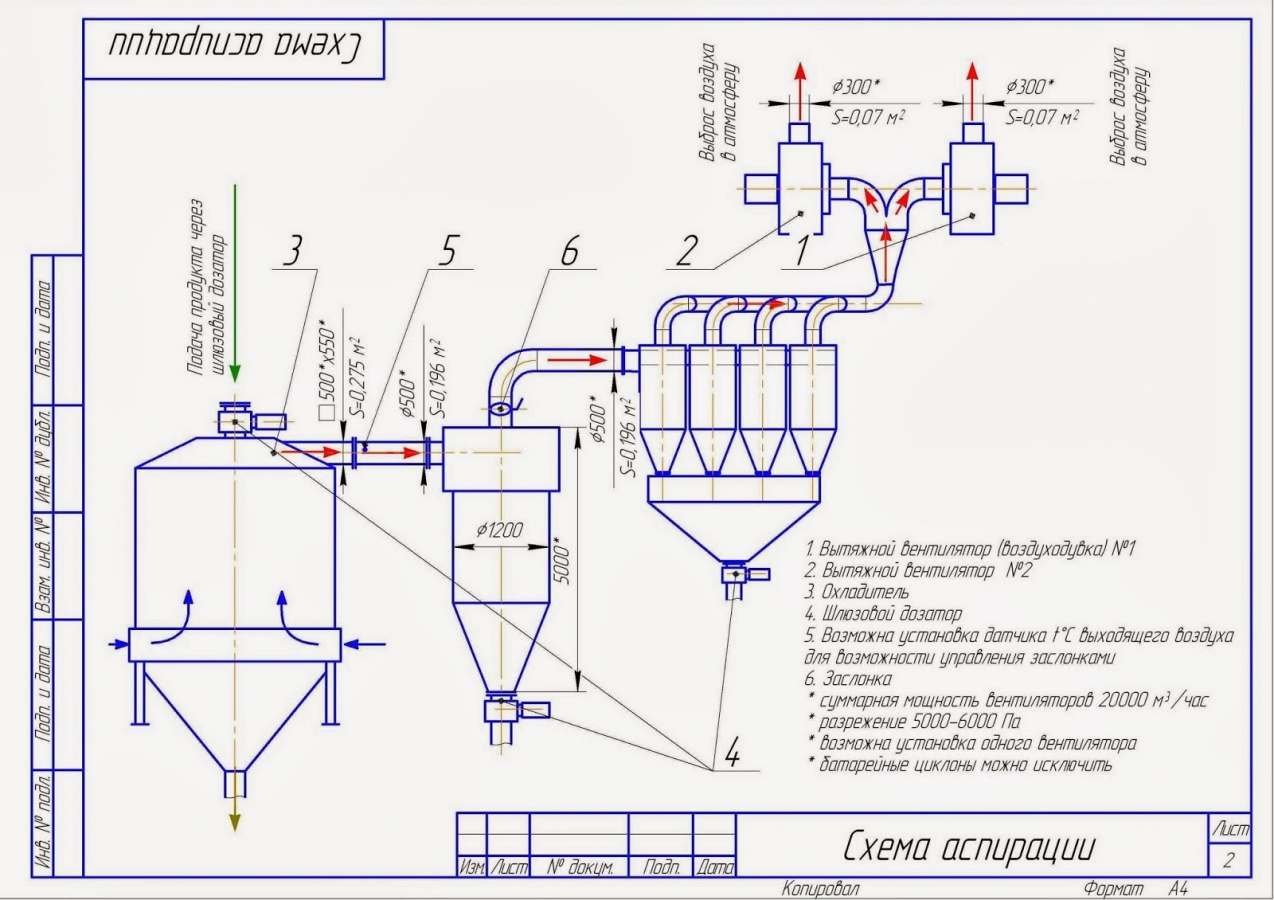

- аксонометрическая схема системы аспирации;
- чертежи (планы и разрезы) установок систем;
- спецификацию оборудования, изделий и материалов.
Основные данные необходимые для проектирования аспирации
- Архитектурный план с расстановкой всего оборудования, с указанием зон образования пыли или точками подключения к аспирационному патрубку оборудования, которое предусмотрел завод изготовитель.
- Главные характеристики пыли, из чего состоит, какое количество, какая плотность.
- Режим работы оборудования (смена, сутки), коэффициент загрузки в рабочее время
- Требуемая степень очистки
После получения всех данных проводится полный комплекс расчетов и подбор основного оборудования. После этого согласовывается с заказчиком места размещения элементов системы (площадка вентиляторов, места размещения циклонов) и трассировку воздуховодов. Помимо систем аспирации специалисты "СТРОЙДИЗАЙН" также могут выполнить проект вентиляции промышленного помещения, ведь помимо аспирации в цехе необходима и вентиляция. Воздух, удаляемый аспирацией необходимо компенсировать приточной вентиляцией, тем более что в производственных помещениях может быть необходима и общеобменная, и местная, и аварийная вентиляция, и даже системы дымоудаления.
Наши специалисты комплексно подходят к решению инженерных задач на вашем объекте, мы проектируем, монтируем и налаживаем практически все климатические и инженерные системы, проводим сервисное обслуживание, наладку и ремонт всех систем.
