Профессиональный монтаж аспирационных систем

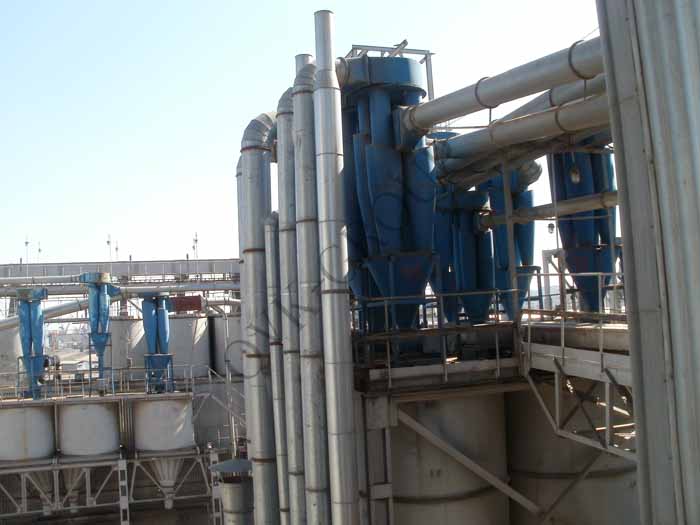

Аспирационные системы (система обеспыливающей вентиляции) предназначаются для быстрого удаления загрязненного воздуха и пылевых отходов. Такие установки оснащены газоочистными агрегатами и воздуховодной сетью. Системы аспирации обязательно используются на предприятиях тяжелой и легкой промышленности – там, где технология производства требует использования вредных выбросов. Для устранения пылевых и токсичных выделений применяются системы аспирации с обширной сетью разветвленных воздуховодов, с аспирационными стояками и с проходными барабанными коллекторами. Тип и монтаж систем аспирации определяется в зависимости от состава оборудования, которое подлежит аспирации (очистке).

Пневматическая транспортировка используется не только для удаления промышленных и производственных отходов, но и для того, чтобы подавать сыпучие материалы в зону их последующей переработки (зерно, древесная стружка, опилки, песок, и т.д.). Требования, которые предъявляются к воздуховодам в аспирационных системах и пневмотранспорте, отличаются от требований к системам общеобменной вентиляции.

Стандартный монтаж аспирациии основные отличия аспирационных установок:

1. Прямые участки воздуховодов выполняются навивными или прямошовными.
2. Элементы воздуховодов между собой соединяются фланцами.
3. Радиус закруглений воздуховодов должен равняться двум и более диаметрам воздуховодов.
4. Разветвления воздуховодов осуществляются при помощи тройников.​

Особенности монтажа аспирации

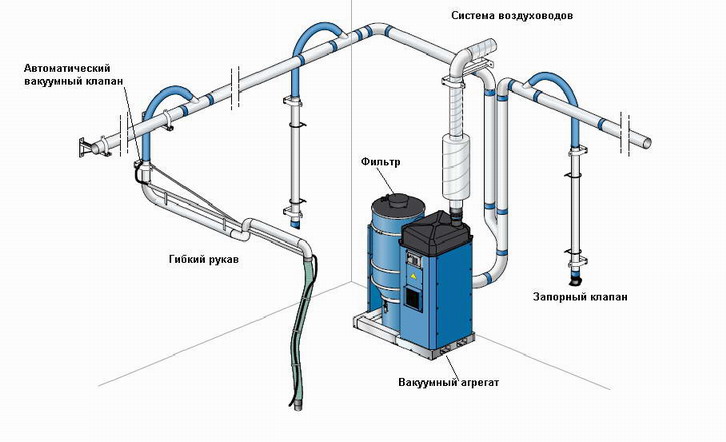

В тех местах, где трасса воздуховодов меняет направление и сечение, предполагается установка аспирации в виде смотровых люков для чистки и осмотра трассы. Воздуховоды должны прокладываться без провисания на всем протяжении магистрали. Работа аспирационной установки состоит из нескольких последовательных процессов: улавливание пыли отсосами, пневматическая транспортировка по трубопроводам, отделение крупных частиц и очистка воздушного потока от пыли. Главные составляющие аспирационной системы: приемники отходов, трубопроводы, отделители крупных фракций, пылеуловители и побудители воздушной тяги. Система может выполняться по нагнетательной или всасывающей схемам отведения отходов.

Трубопроводная сеть аспирационных установок также изготавливается в нескольких вариантах исполнения:

1. Обычная неразветвленная сеть.
2. Разветвленная бесколлекторная сеть.
3. Разветвленная сеть с коллектором. Коллекторное исполнение используется чаще всего. Такая сеть надежна и долговечна в эксплуатации, позволяет обслуживать одновременно несколько единиц оборудования.

Коллектор - это камера с постоянным статическим разрежением, которая сглаживает взаимное влияние воздуховодных ветвей при неравномерной рабочей загрузке. Коллекторы выполняются в различной конфигурации, и могут быть цилиндрическими, секторными, прямоугольными, и т.д. Если аспирационная система достаточно мощная и имеет большое количество оборудования, используются двухколлекторные системы, соединенные между собой уравнительной трубой.

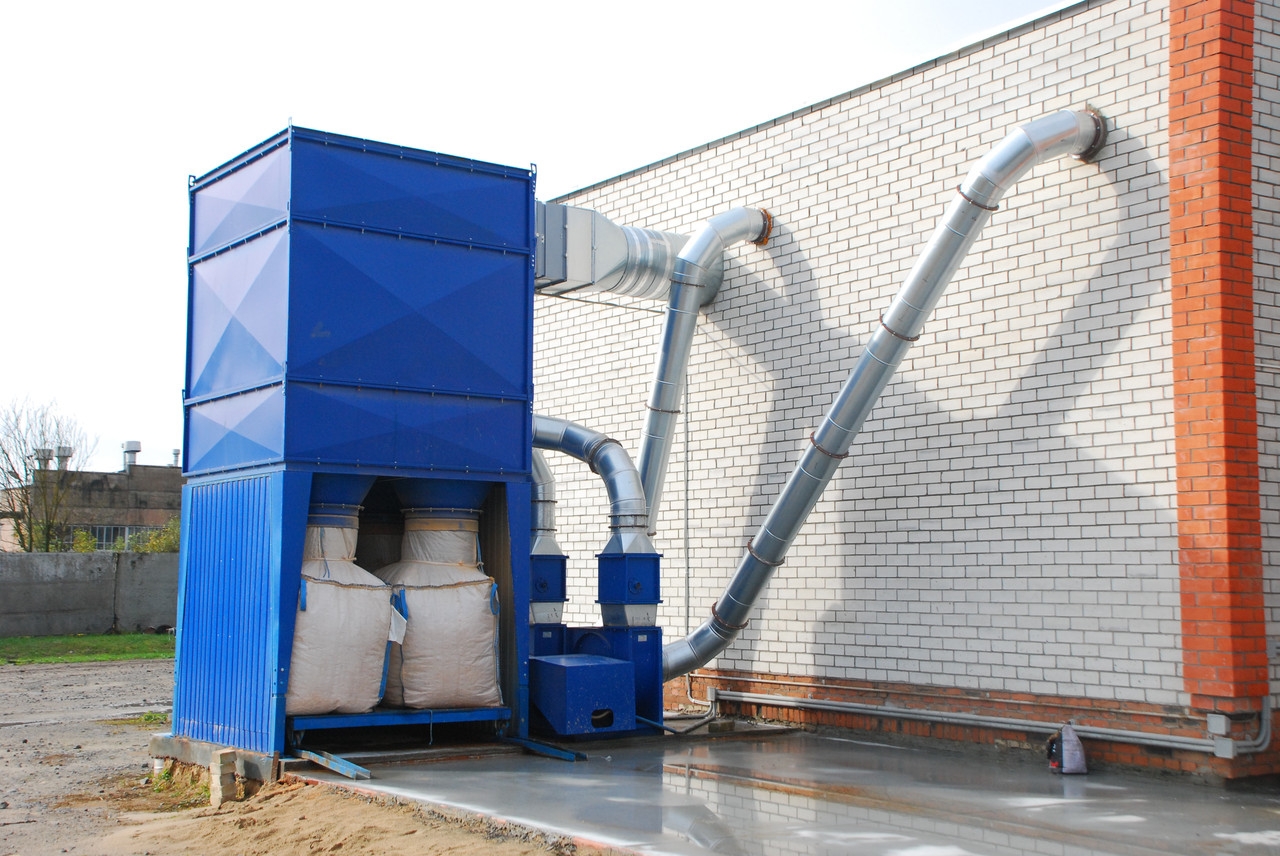

Монтаж моноблочных систем аспирации

Если от производственного оборудования выделяются нетоксичные и взрыво- пожаробезопасные вредности то в таких случаях допускается установка моноблочных аспирационных систем. Система монтируется рядом с технологическим оборудованием и подключается к аспирационному выходу оборудования. Моноблочная установка зачастую содержит все необходимые для очистки воздуха элементы в одной конструкции, вентилятор, воздухоочиститель и бункер для сбора загрязнителя. Так как система забирает воздух из помещения и подает его обратно, то в проекте приточно вытяжной вентиляции цеха ее можно не учитывать, так как она не влияет на баланс приточного и вытяжного воздуха. Но необходимо убедиться, что предельно допустимая концентрация (ПДК) в воздухе рабочей зоны не будет превышена, фильтр системы аспирации имеет свою степень очистки и полностью не очищает воздух. Общеобменная вентиляции в цехе должна обеспечивать удаление оставшихся после очистки вредностей.

Монтаж модульных систем аспирации

Проектирование и монтаж модульных систем аспирации более сложная инженерная задача, ведь необходимо не просто установить готовую конструкции и подключить ее, а нужно полностью подобрать всю систему воздуховодов, вентилятор необходимой мощности и исполнения, а также систему очистки, которая может состоять из нескольких ступеней очистки. Поэтом каждый элемент проектируется отдельно, но монтаж систем вентиляции и аспирации воздуха удобней проводить вместе. Модульная система аспирации забирает воздух из помещения и после очистки выбрасывает его наружу, поэтому при проектировании общеобменной вентиляции в цехе необходимо учитывать этот расход и компенсировать его приточной установкой.
