Бытовые приточно-вытяжные установки
- Типы бытовых приточно-вытяжных установок
- Основные характеристики бытовых приточно-вытяжных установок
- Дополнительные возможности ПВУ
- Фильтры для систем бытовой вентиляции
Чтобы жить, всем нам нужен кислород. «Ответственной» за подачу необходимого и достаточного количества кислорода в доме является система вентиляции. Современные вентиляционные системы не только обновляют воздух, они могут также очищать и увлажнять его, нагревать или охлаждать до нужной температуры, создавая в помещениях наиболее комфортные для человека условия. Правда, делать все это могут лишь механические системы вентиляции. Бытовые приточно-вытяжные установки являются центральным элементом механической системы вентиляции.
Сначала определимся с терминологией. Приточно-вытяжные установки имеют много синонимов у производителей и продавцов, поэтому во избежание путаницы будет нелишним узнать их альтернативные «имена»: приточно-вытяжные вентиляционные установки, ПВУ, установки приточно-вытяжной вентиляции, моноблочные приточные установки.
К тому же стоимость покупки, установки и эксплуатации установок приточно-вытяжной вентиляции довольно велика, поэтому к выбору бытовой ПВУ следует подходить внимательно. В данной статье разберем, на что важно обратить внимание при выборе приточно-вытяжной установки для квартиры или для коттеджа, какие характеристики ПВУ наиболее значимы для потребителя и другие важные вопросы.Приточно-вытяжные установки для квартиры или для частного дома - это технически сложные устройства, имеющие множество характеристик, определяющих возможности их эффективного использования. Например, требуется, чтобы мощности приточной установки хватало для нормального воздухообмена вашего дома, и при этом она работала сбалансированно с вытяжной системой, а еще - не потребляла слишком много электроэнергии и не слишком сильно шумела…
Типы бытовых приточно-вытяжных установок

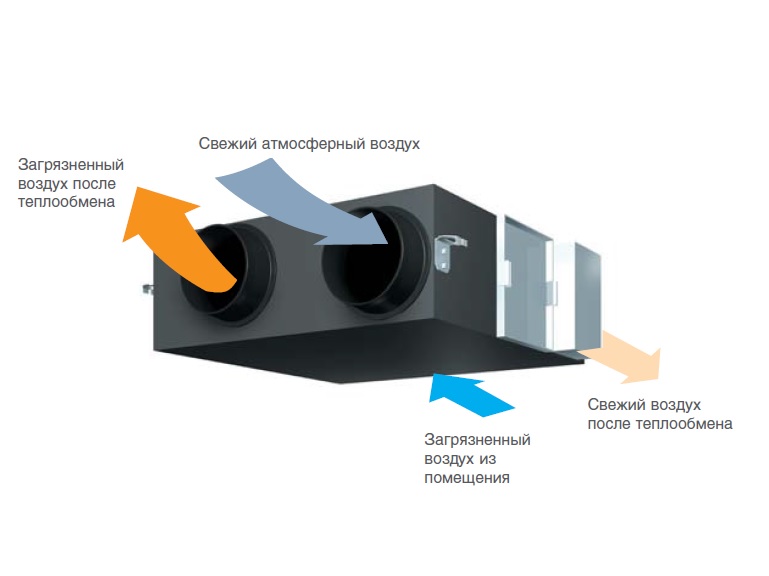

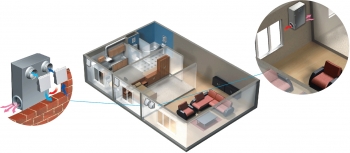

Условно все ПВУ для дома можно разделить на локальные или компактные приточно-вытяжные установки и на общедомовые или канальные приточно-вытяжные установки. Как явствует из названия, первые ПВУ служат для вентиляции отдельных помещений, а вторые - для обеспечения воздухообмена всей квартиры или частного дома.
Основные плюсы компактных ПВУ - в отсутствии необходимости в прокладке воздуховодов под потолком. В простоте монтажа, который не займет много времени, а также в цене, которая меньше, чем у канальных приточно-вытяжных установок. Но есть у компактных установок приточно-вытяжной вентиляции и минусы - во-первых, они не отличается хорошей звукоизоляций, т.е. будут ощутимо шуметь при работе, это «плата» за их небольшие размеры. Во-вторых, для таких ПВУ еще нужно найти место в той комнате, где их предстоит установить, что может стать проблемой.

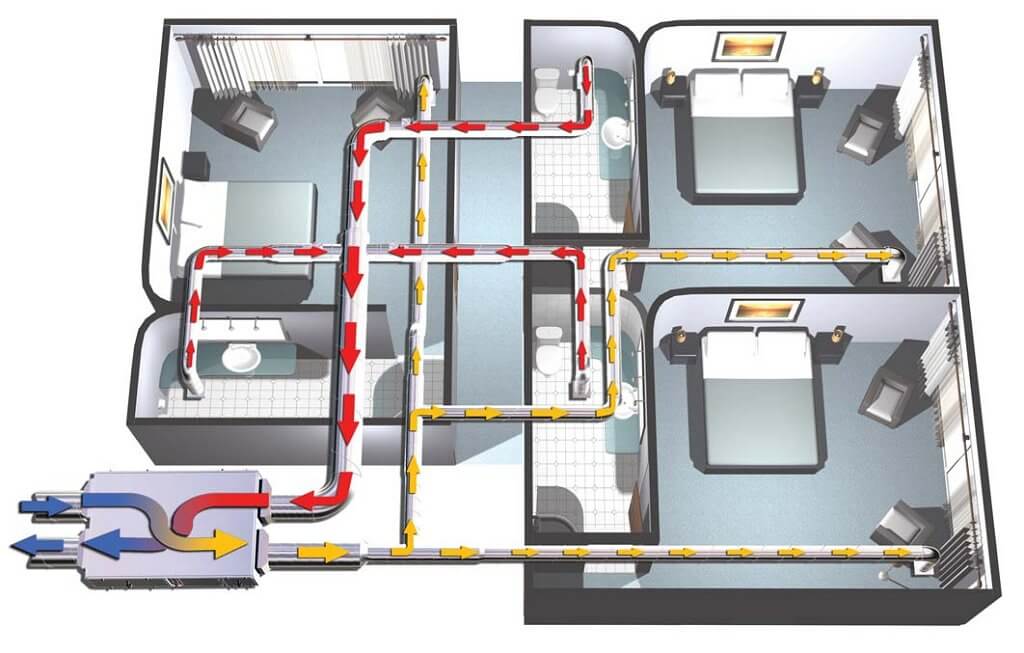

Понятно, что общедомовые приточно-вытяжные установки стоят дороже, зато и обеспечивают вентиляцией всю квартиру или дом.
Основные характеристики бытовых приточно-вытяжных установок
При выборе установки приточно-вытяжной вентиляции специалисты прежде всего советуют обратить внимание на следующие характеристики.
Производительность ПВУ по воздуху
Точные расчеты системы вентиляции для конкретного дома или квартиры может сделать только специалист. Но на предварительном этапе можно воспользоваться следующей подсказкой:
Приточно-вытяжная установка для квартиры |
Приточно-вытяжная установка для дома |
||
---|---|---|---|
Число комнат |
Производительность (куб. м/ч) |
Площадь дома (кв. м) |
Производительность (куб. м/ч) |
1 |
150 - 200 |
100 |
800 - 1200 |
2 |
200 - 350 |
150 |
1000 - 1500 |
3 |
300 - 400 |
200 |
1500 - 2500 |
4 |
400 - 500 |
250 |
2500 - 3000 |
Внимание! Производители указывают в документации максимальную производительность ПВУ. Фактическая же производительность установленной вентиляционной системы будет ниже этого значения, из-за сопротивления, возникающего в воздуховодах.
Уровень шума, создаваемого работающей приточно-вытяжной установкой
От этого показателя непосредственно зависит комфорт тех, кто живет в доме или квартире. Согласитесь, жить среди вечного шума очень утомляет. Поэтому сильно шумящая приточная вентиляционная система сводит на нет все свои преимущества. При выборе нужной вам модели приточно-вытяжной установки обратите внимание, что показателей, по которым измеряется шум от работающей ПВУ, довольно много. Во-первых, этот шум имеет неоднородный характер и различается в зависимости от местоположения. Поэтому производители обычно указывают 3 «шумовых» показателя:
- на входе системы (там, где происходит забор воздуха);
- на выходах или на выпусках - там, где установлены вентиляционные решетки или диффузоры;
- на корпусе моноблочной приточной установки.
Внимание! Последний показатель особенно важен, если ваша ПВУ будет располагаться не в специальном нежилом помещении - вентиляционной камере, а непосредственно там, где будут постоянно находиться люди. В этом случае лучше выбрать вариант с минимальным значением этого показателя.
Дополнительные сложности создает и то, что для оценки уровня шума нередко в документации производители указывают не только уровень шума или акустическую мощность (обозначается LwA), но и другой показатель: Уровень звукового давления (обозначается LpA). Помните, что некорректно сравнить разные показатели между собой. А LpA всегда несколько меньше, чем LwA.
Но даже сравнение одинаковых показателей не всегда носит объективный характер, т.к. разные производители могут замерять уровень шума своих изделий по-разному.
Мощность воздушного нагревателя
Еще одним важным фактором при выборе установки приточно-вытяжной вентиляции является мощность нагревателя, который служит для подогрева холодного воздуха «с улицы». Если ваша система вентиляции зимой будет подавать в дом воздух, имеющий отрицательную температуру, это вряд ли кому-либо понравится. Поэтому воздушный нагреватель необходим, но здесь возникает новая проблема: чтобы нагреть большое количество всасываемого воздуха, мощность нагревателя должна быть довольно велика. Это гарантирует не только серьезные расходы за электроэнергию. Хуже другое - многие дома старой постройки имеют систему электроснабжения, не рассчитанную на такую мощность.
В этом случае придется приобретать ПВУ с нагревателем меньшей мощности, а, чтобы воздух все же мог нагреться, искусственно снижать в холода число оборотов вентилятора приточно-вытяжной установки. Ряд моделей ПВУ уже имеют встроенную функцию автоматического снижения скорости вентилятора при низкой температуре воздуха.
Как правило, для квартиры достаточна мощность воздушного нагревателя в пределах 3–5 кВт.
Дополнительные возможности ПВУ
Производители оснащают установки приточно-вытяжной вентиляции дополнительными возможностями, которые облегчают жизнь их обладателям.
Система управления или автоматика приточно-вытяжной установки
Как уже говорилось, ПВУ должны уметь регулировать скорость вращения вентилятора. Это необходимо для нашего сурового климата. Специалисты советуют выбирать установки, имеющие 3 и более скоростных режимов работы вентилятора.
Но возможности системы управления приточно-вытяжной установкой этим не исчерпываются. Развитая система управления ПВУ позволяет настраивать работу вентиляции в зависимости от времени суток и дня недели. Например, задавать минимальный режим вентиляции в будние дни, когда все на работе. А еще такая система умеет самостоятельно обнаруживать проблемы в работе и сигнализировать о них владельцу.
С каждым годом на рынке появляются модели приточно-вытяжных установок, умеющих все больше и больше - прогресс не стоит на месте.
Фильтр тонкой очистки
Для городских условий для установки приточно-вытяжной вентиляции целесообразно приобрести дополнительный фильтр тонкой очистки воздуха. Или на этапе проектирования системы вентиляции предусмотреть место для его размещения, чтобы, при необходимости, установить этот фильтр. Правда, сразу же следует знать и минусы такого варианта - во-первых, фильтр тонкой очистки требует более тщательного ухода, к чему готовы далеко не все, во-вторых, он увеличивает сопротивление в вентиляционной системе и снижает ее производительность.
Совмещение с системой кондиционирования
Наряду с нагреванием поступающего воздуха зимой, требуется, чтобы система вентиляции еще и охлаждала приточный воздух в жаркое время года. Для этих целей в систему встраивается специальная охладительная секция. Охладители бывают водяными или фреоновыми.
Кроме того, можно объединить вентиляционную систему с системой кондиционирования. Последняя может состоять из нескольких настенных кондиционеров (по одному в каждой комнате), либо быть построена на базе одного канального кондиционера, подающего охлажденный воздух во все комнаты по системе воздуховодов.
Приточно-вытяжные установки с рекуперацией

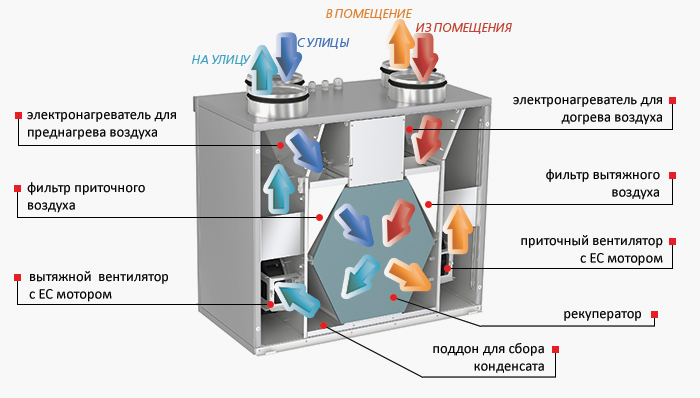

Одной из возможностей снизить затраты на обогрев поступающего в систему вентиляции воздуха является использование приточно-вытяжной установки с рекуперацией тепла. Рекуператор позволяет осуществить предварительный подогрев приточного воздуха за счет тепловой энергии вытяжного воздуха, тем самым, экономя энергию. Таким образом, мощность воздушного нагревателя может быть снижена.
Фильтры для систем бытовой вентиляции
Технология обработки воздуха в простом варианте предусматривает использование фильтров. Современные приточные и приточно-вытяжные установки поддерживают ступенчатую фильтрацию. То есть, в конструкциях применяются фильтры разного вида и разной степени очистки. Так, например, в установке «Тион О2» применяются сразу три варианта: фильтр грубой очистки, тонкой очистки и угольный. Первые два фильтруют микрочастицы, пыль, бактерии, последний фильтрует газы, дым, запахи.
Виды фильтров
Фильтры грубой очистки — сетчатые панельные, для очистки воздушной массы от частиц крупных размеров. Выполняют задачу предварительной фильтрации перед тем, как воздух попадет на следующую ступень обработки.
Фильтры тонкой очистки — панельные или карманные, выполненные на основе стекловолоконной ткани. Примером такого фильтра для бытовых вентсистем служит конструкция HEPA (High Efficiency Particulate Air). Эффективность фильтра HEPA напрямую зависит от диаметра волокон и толщины фильтрующего материала. HEPA-фильтры действуют достаточно эффективно, но имеют существенный недостаток — по мере загрязнения пропорционально снижается скорость фильтрации. Ещё один недостаток данных фильтров — высокая вероятность образования на поверхности негативной микрофлоры от загрязнений. С целью исключения такого эффекта, некоторые изготовители применяют антисептическую пропитку HEPA фильтров.
Угольные фильтры (адсорбционно-каталитические) — на основе пористого материала (активированного угля), способного поглощать молекулы газов. Предназначаются для очистки воздушной массы от органических соединений, обладающих летучими и полулетучими свойствами. Эффективность угольного фильтра прямо пропорциональна массе активированного угля, заложенного в конструкции. Влияние на скорость очистки оказывают размеры гранул фильтра. Чем больше размер, тем выше скорость. Гофрированное исполнение поверхности фильтра способствует увеличению производительности. Обладая достоинствами, этот вид фильтров имеет и недостатки. Влажная среда резко снижает эффективность. Плюс к этому, фильтруются лишь газы, имеющие большую молекулярную массу.
Электростатические фильтры — на основе электродов пластинчатого типа. В области электродов под действием тока формируется электростатическое поле, притягивающее частички пыли. Этот вид фильтров эффективен только против пыли и в условиях низкой скорости потока воздуха. Электростатические фильтры способны выделять озон в количествах, опасных для здоровья.
Фотокаталитические фильтры — обеспечивают устранение токсичных примесей из воздуха, путем воздействия на последние ультрафиолетовым излучением. Что интересно, эти же фильтры устраняют запахи, являющиеся результатом органических соединений. Для высокой эффективности действия фотокаталитических фильтров требуется высокая производительность фотокатализатора и большая мощность излучения ультрафиолета. Как первый, так и второй эффект, в бытовых установках вентиляции реализовать достаточно сложно.
Класс фильтрации
Воздушные фильтры классифицируются по эффективности действия. Стандартом установлено три класса фильтрующей способности. Третий класс (G3, G4) — задерживаются частицы размерами более десяти микрон. Второй класс (F5) — задерживаются частицы размерами более одного микрона. Первый класс (F7) — полное избавление воздуха от содержания микрочастиц, пыли. Маркировка фильтров по классам:
- грубой очистки G3, G4
- тонкой очистки F5, F7
Фильтры HEPA имеют собственную классификацию: H10, H11, H12, H13, H14. Чем выше значение цифры классификатора, тем эффективнее фильтр. Так, класс H14 соответствует первому классу по международному стандарту.
Рыночная стоимость воздушных фильтров
Цена фильтров для приточных и приточно-вытяжных установок нередко становится причиной разочарования пользователей в таких аппаратах. Особенно актуален вопрос фильтров для пользователей компактных приточек, так как по причине миниатюрности исполнения, фильтры таких систем загрязняются намного быстрее, нежели в случае с полноценными приточно-вытяжными установками. Например, для приточки «Аэропак» периодичность замены фильтра F5 каждые шесть месяцев, но практика показывает — замена требуется раньше. Угольные фильтры и фильтры HEPA выходят из строя ещё чаще. Среднее значение цены фильтров F5 варьируется в диапазоне 1000–1500 рублей, HEPA-фильтров самой низкой степени очистки H11 в диапазоне 1200–1700 рублей, для адсорбционно-каталитических (угольных) фильтров в диапазоне 1000–1500 рублей. Фильтры тонкой очистки F5-F7 для приточно-вытяжных систем, также не отличаются дешевизной, но выдерживают до полутора лет эксплуатации.
Обслуживание и замена фильтров
Обслуживание фильтрующих элементов производится по мере их загрязнения. Фильтры грубой очистки класса G3 квартирных компактных приточек желательно чистить раз в месяц. Панельные и карманные фильтры G3 приточно-вытяжных установок подлежат чистке раз в квартал. Для обработки удобно использовать не грубую щетку, пылесос и чистящие средства, растворяющие жировые отложения. Нельзя применять стиральные машины. Фильтрующие элементы класса F5 и F7, а также фильтры HEPA очистке не подлежат и по окончанию срока использования заменяются.
