Что такое фанкойл
Почему фанкойл называется именно так? На английском языке «фан-койл» звучит как «fan-coil» и переводится как «вентилятор-змеевик». Это отражает систему подачи, подогрева или охлаждения воздуха. Также используется название вентиляторный доводчик.
Фанкойлом называют климатические приборы, способные обеспечивать централизованное кондиционирование комнат. Это не самостоятельное оборудование, а часть климатической системы. По сути он является внутренним блоком канального кондиционера.
Система состоит из нескольких элементов:
- Расширительная емкость;
- Чиллер или другое устройство, отвечающее за температуру теплоносителя или хладагента, транспортируемого по трубам;
- Фанкойлы – теплообменники, через которые проходит воздух;
- Магистральная разводка, предусмотренная между приборами;
- Хладагент (теплоноситель) – зачастую в его качестве выступает чистая вода, но иногда добавляют дополнительные компоненты;
- Система контроля над техникой.
Непосредственно сами фанкойлы играют одну из важнейших ролей. Они обеспечивают циркуляцию воздуха и поддержание заданной температуры.
Фанкойлы бывают двух типов по принципу установки – встраиваемые и наружные. Одни, как правило, устанавливаются вертикально вдоль стены, а встраиваемые – в потолке помещения.
Принцип работы фанкойлов
В процессе эксплуатации системы фанкойлы обеспечивают либо нагрев, либо охлаждение воздуха. Принцип работы фанкойла – элементы принудительным образом «гоняют» воздух в комнате через себя. Воздух попадает вовнутрь прибора, после чего продувается установленным вентилятором. Проходя через теплообменник, достигается нужная температура. Если предусмотрена вентиляция проточного типа, то потоки дополняются воздухом снаружи.

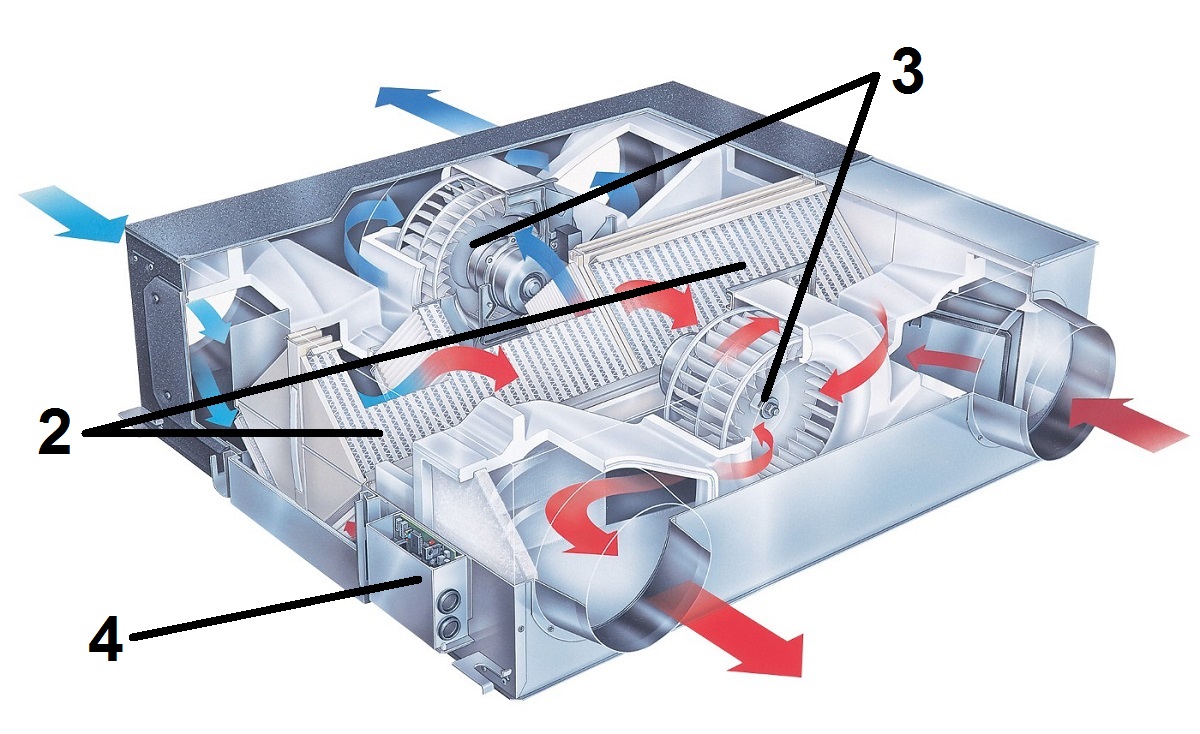

Устройство фанкойла
- Блок фильтрации входящего воздуха;
- Один или два теплообменника, занимающихся нагревом или охлаждением воздуха;
- Электрический вентилятор (или несколько), создающий циркуляцию потоков;
- Пульт контроля над системой – существует несколько вариантов (дистанционные, встроенные).
Однозональная система
Круглогодичный алгоритм работы системы выглядит следующим образом:
- В летнее время расчетный температурный график воды в системе — 7 °С на выходе из чиллера и 12 °С на входе при уличной температуре +35 °С (данные производителя холодильных установок Lessar). При таких условиях чиллер действует максимально эффективно (коэффициент EER 2.6—2.8) и обеспечивает паспортную холодопроизводительность.
- Холодоноситель подается гидромодулем в теплообменники группы фанкойлов, которые за счет этого охлаждают воздух в помещениях до установленной температуры. Вентилятор фанкойла управляется собственным контроллером, который по сигналу датчика температуры может ступенчато регулировать производительность вентилятора (от 3 ступеней). Нагретая вода, выйдя из теплообменника, возвращается обратно в чиллер.
- Весной и осенью вода становится теплоносителем, а чиллер действует как воздушный тепловой насос с коэффициентом энергоэффективности СОР до 3.0 (передано энергии втрое больше, чем затрачено). Расчетный температурный график — 40/45 °С при +7 °С на улице. Режим работы фанкойлов не меняется.
- При морозах автоматика переключает подачу теплоносителя к другому источнику нагрева — котлу или промежуточному теплообменнику, подключенному к централизованной сети теплоснабжения.
Здесь описана работа однозональной системы кондиционирования, где задействовано 2 ступени регулирования:
- централизованное поддержание на заданном уровне температуры воды в сети чиллер–фанкойл — источник тепла;
- местное регулирование температуры фанкойлами в каждой комнате.
Применяемый тип фанкойлов — одноконтурные, предназначенные для присоединения по двухтрубной схеме. Таким путем к агрегатам доставляется только холодный или горячий теплоноситель.
Многозональная система
Если необходимо одну комнату обогревать, а другую — охлаждать, то делается многозональная система с разделением холодной и нагретой воды по разным ветвям.
Ставятся фанкойлы с двухконтурными теплообменниками, подключаемые по четырехтрубной схеме к источникам тепла и холода одновременно.
Остальное — дело автоматики и четырехходовых клапанов, переключающих потоки.
Плюсы и минусы централизованных СКВ с фанкойлами
Первый и главный плюс подобных систем очевиден — вне зависимости от погодных условий параметры воздуха внутри здания будут оставаться неизменными круглогодично.
Но есть и другие преимущества:
- В отличие от сплит-систем с ограниченной длиной фреоновых магистралей, источники тепла и холода могут находиться на любом разумном расстоянии от фанкойлов. Длина магистралей ограничивается напорными характеристиками гидромодуля.
- Удобство при эксплуатации, достигаемое за счет индивидуального управления фанкойлами и централизованного регулирования тепловых и холодильных машин в автоматическом режиме.

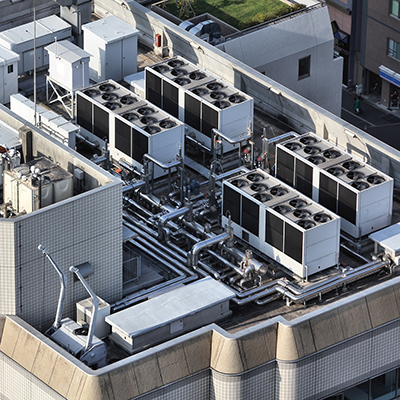

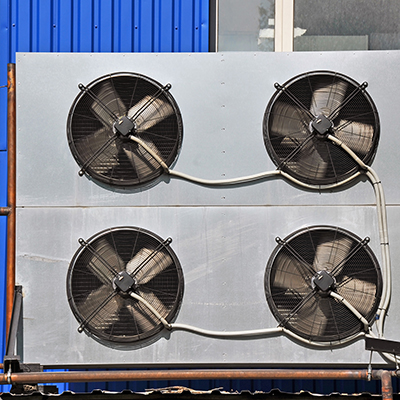

- Расположение громоздких чиллеров на улице дает экономию полезной площади и предотвращает вдыхание людьми вредных паров фреона в случае его утечки.
Ближайшая альтернатива системам кондиционирования чиллер–фанкойл — это мультизональные сплит-системы, тоже работающие по централизованному принципу. Но разница в стоимости оборудования для строения площадью до 5000 м2 впечатляет:
- Сплит-система VRV Multi-city мощностью 380 кВт от компании Mitsubishi Electric — 357820 у. е.
- СКВ мощностью 379 кВт с использованием фанкойлов итальянского бренда Clivet — 203300 у. е.
Из минусов данных систем следует отметить сложность монтажа вместе с пусконаладочными работами и повышенный уровень шума при эксплуатации.
Какие бы малошумящие вентиляторы ни применялись, полностью избавиться от звука их работы невозможно.
Типы фанкойлов
В зависимости от требований к размещению, схемы кондиционирования и условий эксплуатации в климатических системах применяются такие виды фанкойлов:
- кассетные;
- канальные;
- бескорпусные;
- консольные (настенные).
Перечисленные агрегаты имеют конструктивные различия, влияющие на способ установки, но принцип работы остается неизменным.

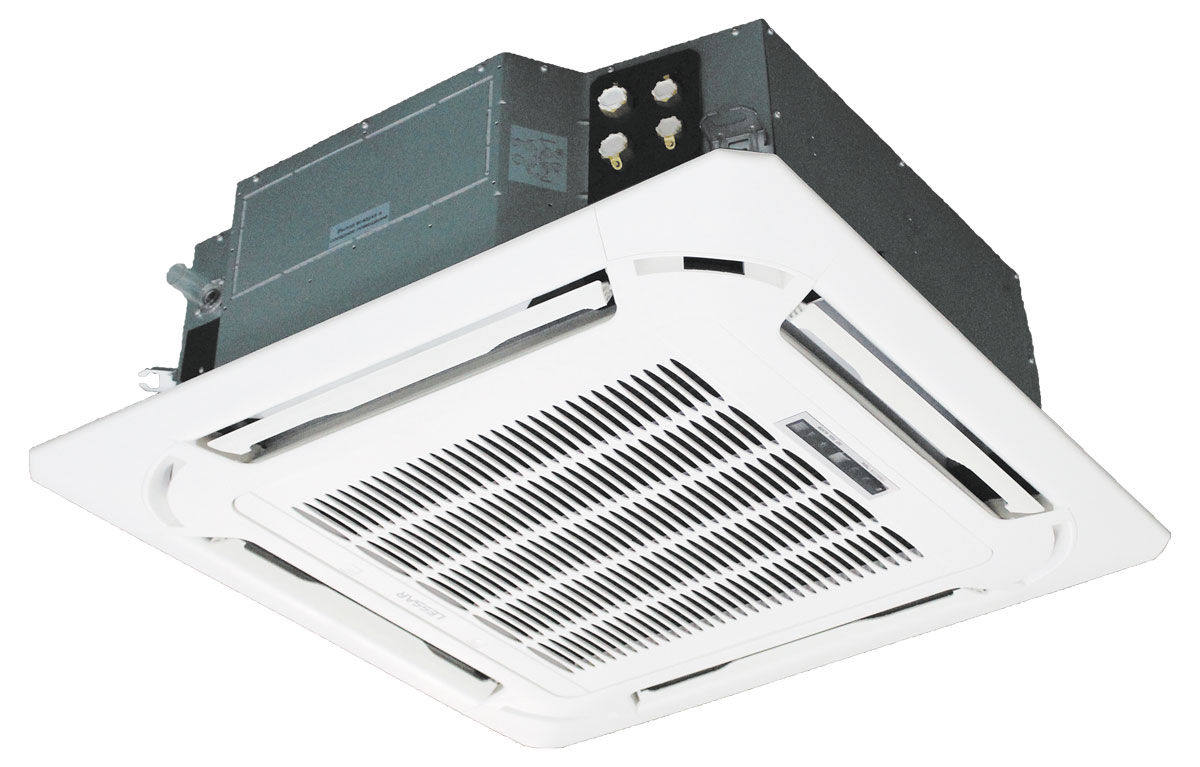

Кассетный
Кассетные (потолочные) агрегаты применяются в зданиях любого назначения, где есть подвесные потолки. В пространстве за ними прячется корпус, на виду остается только нижняя панель, распределяющая обработанный воздух в 4 направлениях.
Большинство производителей стараются выдерживать размеры блоков, сопоставимые с ячейкой подвесного потолка (60 х 60 см), например, 70 х 70 см или 120 х 70 см. Основные элементы фанкойла указаны в перечне:
- Центробежный вентилятор. Забор воздуха из помещения устроен так, чтобы с его помощью охлаждать работающий электродвигатель.
- Теплообменник — змеевик из медной трубки с насаженными ребрами из алюминия. Передает тепловую энергию от воды проходящему воздуху.
- Пылевой фильтр.
- Поддон, улавливающий конденсат из теплообменного узла.
- Насос, откачивающий конденсат из поддона в канализацию по сигналу датчика уровня.
- Электродвигатель, отвечающий за поворот воздушных заслонок.
- Блок управления.
Кассетные блоки производятся двух– и четырехтрубными (двухконтурными). Существуют модели с патрубком для подмешивания свежего воздуха с улицы. К нему присоединяется воздуховод, выходящий под потолками наружу.
Когда регулирования производительности вентилятора недостаточно, чтобы снизить интенсивность нагрева/охлаждения, в аппарате устанавливается двухходовой клапан, уменьшающий расход теплоносителя по команде контроллера.
Цена фанкойла мощностью 3 кВт известного производителя General Climate стартует от 500 у. е. Самый маломощный фанкойл (5 кВт) от именитого Daikin обойдется в 1100 у. е.
Канальный
Как явствует из названия, данный тип фанкойлов предназначен для монтажа внутрь вентиляционных каналов, подающих приточный воздух. Канальные блоки имеют такие особенности:
- посредством сети воздуховодов могут обслуживать несколько помещений;
- снабжаются более мощным центробежным вентилятором, способным преодолеть сопротивление этой сети;
- устанавливаются скрыто за фальшпотолками либо фальшстенами, в производственных цехах могут ставиться открыто;
- подают как свежий, так и очищенный рециркуляционный воздух или их смесь;
- комплектуются двухтрубными и четырехтрубными теплообменниками, подключаемыми к различным типам СКВ;
- управление канальными блоками осуществляется дистанционным пультом.
За фальшстены ставятся аппараты вертикального типа, за подвесные потолки — горизонтального.
От фанкойлов, скрытых за облицовкой, необходимо организовывать отвод конденсата в местную канализацию. Из-за повышенного уровня шума блоки с высоконапорными вентиляторами принято ставить в технических помещениях либо принимать меры по шумоизоляции агрегата.
Стоимость канального фанкойла мощностью 2 кВт (по холоду) от бренда General Climate составляет 300 у. е., самый мощный агрегат в линейке (26.5 кВт) обойдется в 1500 у. е.
Бескорпусный
Эти фанкойлы схожи с канальными скрытым способом установки и не снабжаются наружным кожухом, все детали крепятся на раме.
Агрегаты предлагаются в 2 исполнениях — горизонтальном и вертикальном. Предназначены они для подачи нагретого либо охлажденного воздуха в одной точке, так как оборудованы малошумным вентилятором небольшой мощности (от 50 до 100 Вт). В остальном устройство и функции идентичны канальным блокам.
Цена бескорпусных фанкойлов известного бренда Carrier стартует от 370 у. е. (1.5 кВт по холоду), стоимость более мощной модели (6.4 кВт) составит до 600 у. е.

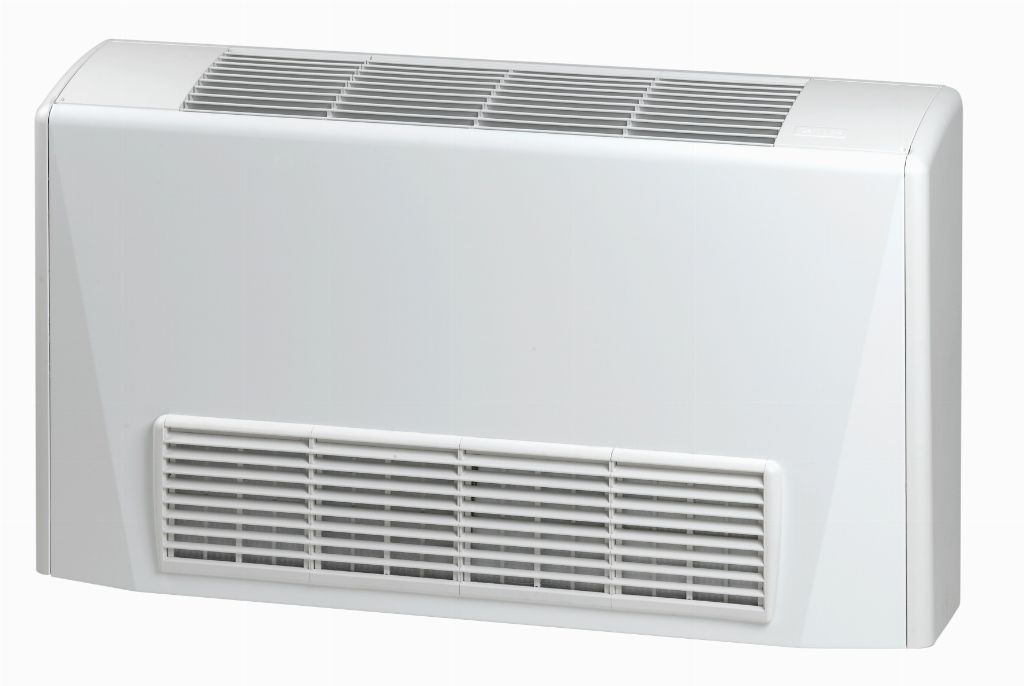

Настенный
Консольный (настенный) блок отличается от прочих такими особенностями:
- монтируется открыто на стену либо ставится на пол под оконным проемом и в других местах;
- снабжен декоративным корпусом;
- применяется для работы в 2 режимах — обогрев и охлаждение.
В остальном это все тот же бескорпусный фанкойл, облаченный в красивую упаковку. Дополнительный плюс консольных агрегатов — простота и быстрота монтажа.
Цена изделия холодопроизводительностью 1.5 кВт (бренд Carrier) составляет 400 у. е., за климатический блок 6.4 кВт придется отдать 640 у. е.
Системы кондиционирования с применением фанкойлов — это в первую очередь удобная эксплуатация и оптимальные параметры микроклимата внутри помещений в течение всего года.
Но, финансовая выгода от их использования становится заметной в зданиях средней и большой площади — от 300 м2. С другой стороны, устанавливая СКВ с фанкойлами в небольшой дом, вы вкладываете средства в собственный комфорт и здоровье.
