Мультизональные системы кондиционирования

Мультизональные системы

Большинству обладателей традиционных систем кондиционирования знакомо требования того, чтобы при работе этого оборудования двери и окна должны быть закрытыми. Иначе охлаждаться будет не только комната, но и коридор, а с этой задачей сплит-системе справиться очень сложно. Что делать в тех случаях, когда в жаркие летние дни благоприятный микроклимат требуется создавать не только в комнатах или кабинетах, а и в коридоре. Установить кондиционер в каждом помещении нереально и невыгодно. В данном случае самый лучший вариант – монтаж мультизональной системы.

Что представляют собой мультизональные кондиционеры

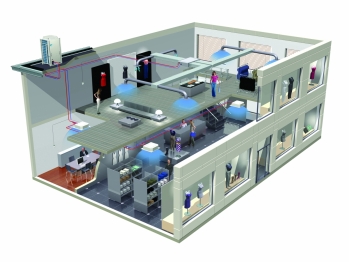

Схема мультизональной системы кондиционирования

Это такие климатические установки, которые способны создавать благоприятный микроклимат не в одной квартире или комнате, а в нескольких, например, в офисе или многоэтажке. Иными словами такое оборудование устанавливается в служебных зданиях, больницах, больших офисах или предприятиях, гостиницах и так далее.

Примечание: охлаждать, обогревать все помещения сразу способна не каждая мультизональная система, такая возможность напрямую зависит от производителя и конкретно взятой модели.

Подобные системы кондиционирования бывают VRV типа и VRF:

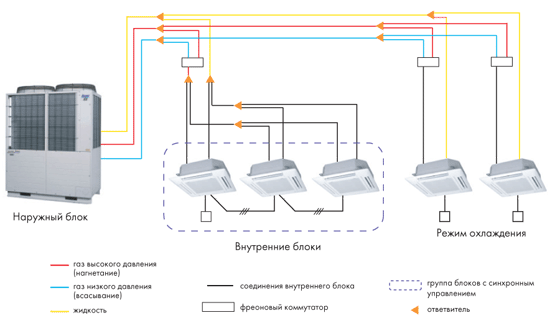

Схема подключения мультизональной вентиляции с обогревом

Мультизональное VRV/VRF кондиционирование подразумевает использование общей фреоновой магистрали из трубопроводов. Внутренние блоки оснащены терморегулирующим вентилем, задача которого заключается в контроле объема хладагента, поступающего из магистрали трубопровода с учетом требуемой нагрузки. Благодаря чему эти системы кондиционирования характеризуются высокой точностью и ровностью в поддержании комфортной температуры в сравнении с традиционными кондиционерами, где температурный может вызывать температурные перепады в связи с регулировкой при включении или выключении.

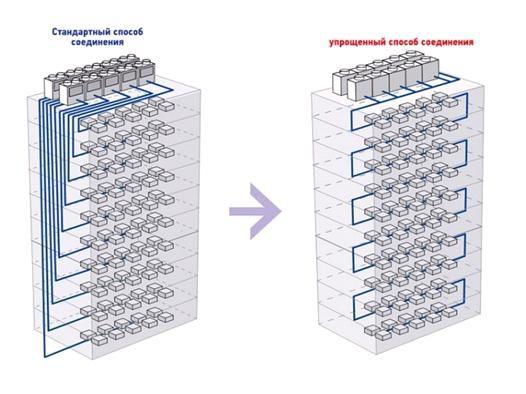

Схема подключения внутренних модулей по стандартной и упрощенной схеме

Что такое VRV

VRV или VRF – общее название для основного на данный момент способа организации систему мультизонального кондиционирования. Расшифровываются эти названия как Variable Refrigerant Volume и Variable Refrigerant Flow, что означает «изменяемый объем хладагента» и «изменяемый поток хладагента» соответственно. Что это означает?

Первые системы, которые можно было определить как мультизональные кондиционеры, имели значительные ограничения по управляемости. Можно было регулировать только работу системы в целом, что при сложной архитектуре здания неизбежно вызывало чувствительную разницу температур (до пяти градусов!) в различных помещениях одного объекта. Решить эту проблему как раз и помогло применение принципа VRV.

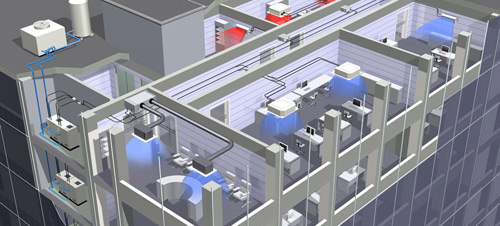

Система может изменять объем или поток хладагента

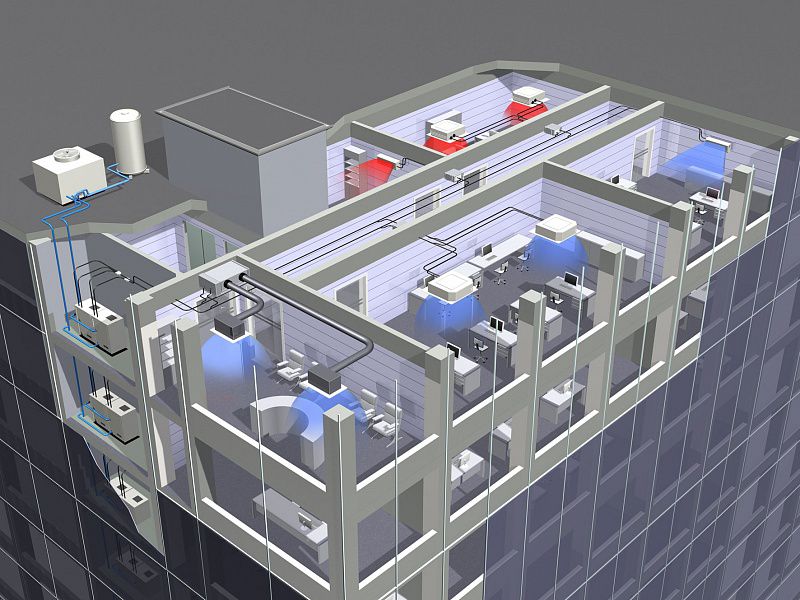

Система может изменять объем или поток хладагента

При VRV-организации системы кондиционирования каждый внутренний модуль (иногда группа модулей), подключенный к общей магистрали, имеет собственный блок управления подачей хладагента (VR-блок). VR-блок может регулировать подачу хладагента к внутреннему модулю, как автоматически, в зависимости от изменения теплоотдачи в помещении, так и по желанию пользователя.

Причем, наряду с возможностью регулирования непосредственно из помещения, существует возможность программирования параметров каждой зоны с центрального пульта.

Мультизональные кондиционеры Hi-VRV или HVRV являются дальнейшим усовершенствованием мультизонального кондиционирования с регулируемым объемом хладагента. В этом случае кондиционирование совмещается с приточно-вытяжной вентиляцией и объединяется в общую сеть управления.

Проектирование, разработка и монтаж мультизонального кондиционирования – сложный процесс, однако, при должном подходе, результат превосходит самые смелые ожидания.

Возможности VRV и VRF систем кондиционирования

Если раньше для создания благоприятного микроклимата в крупных строениях использовался центральный кондиционер, то сегодня эта проблема решается с помощью системы чиллер-фанкойлы. Это выгодно в плане экономии электрической энергии и в создании техпроекта. Эта система кондиционирования превосходит его и в стоимости. Более того, подобный способ кондиционирования кроме таких свойств, как охлаждение или обогрев, может существенно снизить влажность в помещениях. Функция выполняется в автономном режиме с помощью специальной программы. Блоки могут производить самодиагностику при перебоях электросети и самостоятельно отключаться в аварийных ситуациях.

Система управления кондиционированием позволяет контролировать и корректировать работу блоков за счет принудительного вмешательства дистанционными пультами управления, компьютера или центрального пульта управления. Стандартная схема способна работать даже при очень низких температурах (-2000C), хотя сегодня есть и модели, которые могут исправно работать и при показателях в -3500C.

Но самая основная возможность данной установки – это способность создавать в разных помещениях разного температурного режима, а с данной задачей ни один традиционный кондиционер не может справиться. Это самый главный аргумент считать VRV и VRF системы кондиционирования великим прорывом и достижением в области климатического оборудования, которые сочетают в себе максимальный контроль микроклимата в каждой отдельно взятой комнате или кабинете.

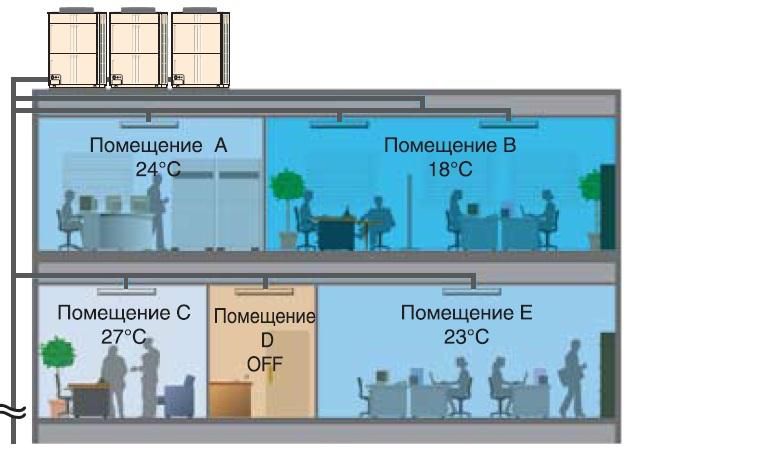

Пример работы мультизональной системы кондиционирования с учетом требований к микроклимату

Преимущества и недостатки использования данного оборудования

Существенным преимуществом использования VRV и VRF систем кондиционирования считается возможность централизовано управлять всеми системами одновременно благодаря микропроцессору, вмонтированному в оборудование. Он автоматически распределяет мощь каждого, подключенного к системе кондиционирования, модуля, в нужном режиме. Это главный конкурент системы «Чиллер-фанкойлы», поскольку в сравнении с ней, наделена рядом преимуществ:

Недостатки использования VRV и VRF кондиционирования:
