Чтобы наслаждаться прохладой у себя дома жаркими летними деньками, недостаточно просто купить кондиционер – его нужно еще и правильно установить. Именно от этого зависит, насколько корректно будет работать вся система, не нарушит ли она внутреннюю отделку, не повредит ли скрытые коммуникации. Конечно же, монтаж кондиционеров лучше доверить профессионалам, которые справятся со своей задачей в максимально короткие сроки, но и самому важно быть в курсе того, как происходит весь процесс, чтобы уметь контролировать и планировать все работы.

Процесс монтажа кондиционера может иметь некоторые особенности в зависимости от того, на каком этапе ремонта его устанавливают. Так, сплит-систему часто монтируют тогда, когда ремонт выполнен, но не редки случаи, когда установка происходит во время проведения ремонтных работ. Второй вариант предпочтителен, поскольку удается избежать штробления только что отремонтированных стен или присутствия на них коробов, которые будут вмещать все коммуникации. Оба варианта хоть и имеют некоторые отличия, все же состоят из одних и тех же этапов с той особенностью, что монтаж кондиционера уже после ремонта можно осуществить за считанные часы, а в процессе проведения ремонтных работ установку сплит-системы делят на этапы, растянутые во времени.

Этап №1. Установка наружного блока

Как известно, кондиционер, или сплит-система, стоит из двух блоков – внутреннего и наружного. Бывает, что к одному наружному подсоединены несколько внутренних, тогда это уже выходит мультисплит-система, которая находит применение в больших домах, офисных зданиях, учреждениях, где не хотят портить фасад множеством отдельных блоков. Наружные и внутренние части соединены между собой проводами и парой медных труб, по которым протекает фреон, а от внешнего блока сплит-системы отходит еще и тоненькая трубочка, дренаж, который служит для выведения конденсируемой влаги. По идее, дренаж должен быть подсоединен к канализации или к специальной сливной трубе, но чаще всего можно наблюдать картину, когда жидкость капает на проходящих по улице людей.

Принцип работы кондиционера можно описать следующим образом. Когда помещение нужно охладить, из внешнего блока по одной из медных трубок во внутренний поступает фреон, где он обдувается вентилятором, и в итоге в комнату поступает прохладный воздух. При этом внутренний блок работает почти бесшумно, а некоторые производители уже сумели достичь показателей в 26 дБ. Внешний блок шумит чуть больше, но для того он и выносится за пределы помещения.

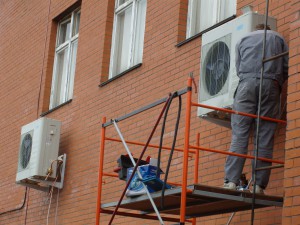

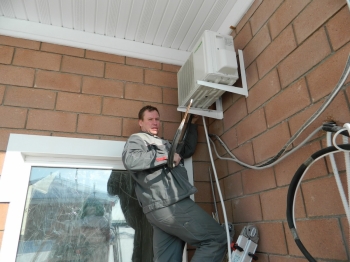

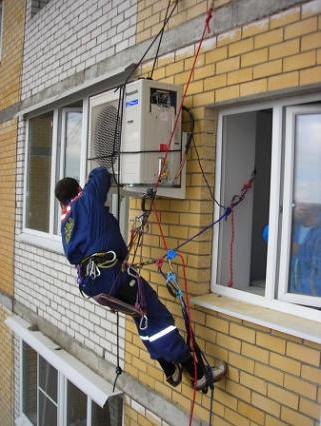

Установка внешнего блока начинается с просверливания отверстий в стене для кронштейнов, куда потом будет крепиться само устройство. Кронштейны должны быть очень надежными и выдерживать вес, намного превышающей вес внешнего блока. Проблема заключается в том, что установить эти кронштейны без специальной техники, если квартира находится не на первом этаже, будет трудно. Так, придется пользоваться услугами либо специальной машины с выдвижной лестницей, либо, если это шестой этаж и выше, услугами альпиниста.

Прикрепить кондиционер к кронштейнам нужно настолько крепко, чтобы он не свалился на проходящих внизу людей. После всего этого, к внешнему блоку уже можно подключать коммуникации. Важно, чтобы стена была надежной и смогла выдержать вес наружного блока, а также гладкой, чтобы он со временем не деформировался.

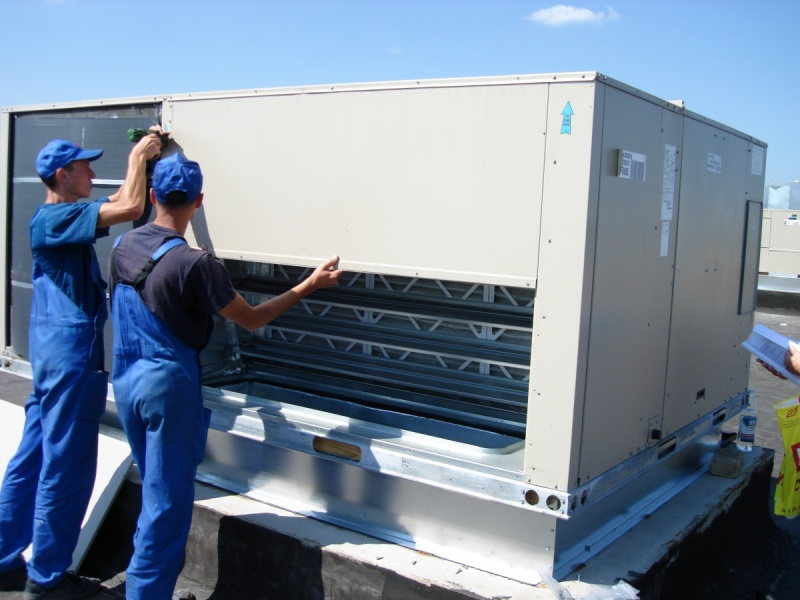

Тем, кто живет на первом этаже, лучше защитить внешний блок решеткой, поскольку случаев их кражи немало. Для жителей самых последних этажей или же частных домов можно посоветовать установить внешний блок на крыше, но стоит иметь в виду, что расстояние между двумя частями сплит-системы не может быть более 3-20 метров (в зависимости от особенностей выбранной модели). На какой высоте ни устанавливался бы кондиционер, над ним лучше сделать небольшой козырек: в этом случае снег и сосульки, которые весной падают с крыши, не смогут повредить или сбить эту часть сплит-системы.

Этап №2. Штробление стен и отдельная электропроводка

К кондиционеру нужно проводить отдельную электропроводку и ставить отдельный автомат на щитке, даже если мощность устройства составляет какие-то 1,5 кВт. Особенно это касается более старых домов, построенных до 1990 года, где проводка не справляется с нагрузкой от современной техники и бытовых приборов. Как результат, могут постоянно выбивать пробки, или же случится короткое замыкание, ставшее причиной более глобальных и масштабных последствий. Если же отдельную проводку сделают специалисты-электрики, то возможность ее возгорания сводится к нулю.

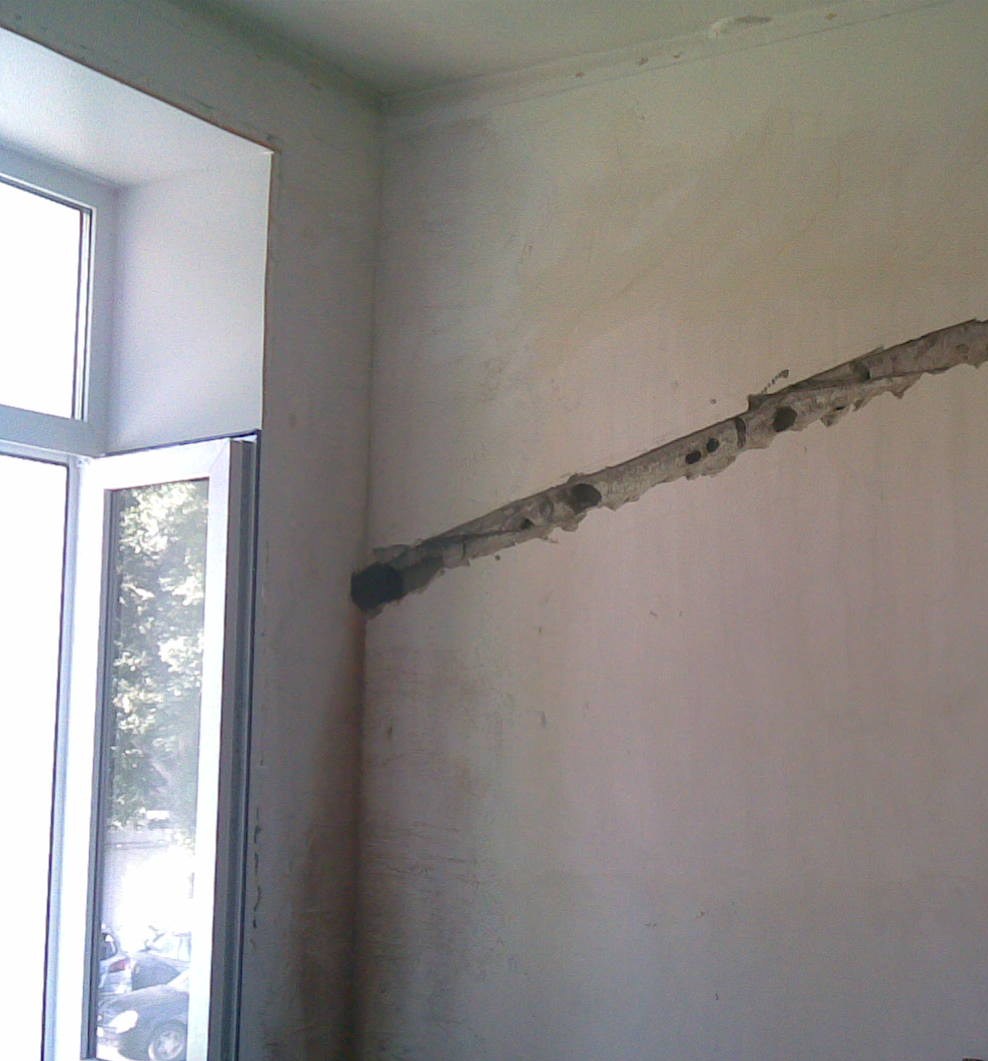

Между двумя блоками кондиционера, от щитка к кондиционеру нужно проложить штробы, в которые потом укладывают кабель и другие коммуникации. Прежде чем переходить к их обустройству, необходимо определиться с местом монтажа наружного и внешнего блоков, а также с тем, где же будут проходить межблочные коммуникации. Так, например, от внутреннего блока можно сделать штробы до ближайшего угла, а там уже вывести все коммуникации наружу и продолжать дальнейшие работы там, либо же довести штробы до места нахождения радиатора, т.е. как можно ближе к расположению наружного блока. На данном этапе имеет смысл составить схематический план расположения всех будущих коммуникаций: это поможет не только в дальнейшем монтаже, но и потом, когда надумается повесить бра или картину.

Прокладывание штроб – достаточно трудоемкий процесс, особенно если речь идет о бетонных стенах. Штробы должны быть и не слишком мелкими, чтобы в дальнейшем не повредить коммуникации, и не слишком глубокими, чтобы не нарушить надежность и целостность стен. Для данного случая лучше всего делать штробы шириной 5-7 см и глубиной от 4 до 6 см.

Когда все штробы готовы, можно приступать к выполнению межблочных коммуникаций и к подключению дренажа. Если планируется эксплуатировать кондиционер в зимний или переходный период, то дренажный трубопровод лучше подключить к канализации: если вывести трубку просто на улицу, то конденсат рискует замерзнуть, что может привести к поломкам. Важно, чтобы дренаж проходил ниже труб с фреонами, и тогда на следующем этапе монтажа он не будет перехлестываться с фреоновыми трубами и электрокабелями.

Около того места, где будет прикреплен внутренний блок, остается пучок кабелей, замотанных гидроскотчем. Во время проведения всех строительных и ремонтных работ с этими трубами и кабелями нужно быть острожным и ни в коем случае не использовать их в качестве вешалки и т.д.

Сразу стоит отметить, что если установка кондиционера проводится уже в помещении с готовым ремонтом, то стены могут и не штробиться. Все коммуникации при этом не будут скрыты в стенах, а будут проходить сверху, правда, их можно спрятать в специальные короба: они делают весь пучок проводов и труб менее заметным, но все же более эстетичный эффект достигается, когда все прячется в стену.

Этап №3. Установка внутреннего блока

На этом этапе шурупами к стене или потолку (в зависимости от типа кондиционера) крепятся кронштейны, на которые вешается внутренний блок. После этого вся конструкция проверяется на прочность, ведь нужно убедиться, не упадет ли блок при работе прямо на голову людям.

Внутренний блок не рекомендуют устанавливать рядом с источниками тепла, там, где часто работают инструменты с электромагнитными высокочастотными колебаниями, типа дрели или сверлильного станка. Последние при регулярной эксплуатации могут нарушить работу процессора сплит-системы. Монтаж кондиционера прямо над кроватью или рабочим местом – верный путь получить постоянную простуду или, того хуже, воспаление легких. Очень важно, чтобы напротив внутреннего блока было свободное пространство, около 3 метров и более. В противном случае охлажденный или нагретый воздух будет отражаться от стен, штор или любой другой преграды, возвращаться к кондиционеру, который «решит», что проделал работу, довел температуру в помещении до нужного уровня, и отключится. И, конечно же, внутренний блок должен висеть идеально ровно, чтобы конденсат не стекал на пол в комнате, а выходил наружу по дренажу.

После того, как внешний и внутренний блок соединены между собой, а в отверстие на наружной стене установлен «гидроизоляционный стакан», проводят вакуумацию коммуникаций. Многие монтажники пренебрегают этой процедурой, так как кондиционер может работать и без нее, но все же ее проведение прописано во всех инструкциях по установке, поэтому каждый вправе проконтролировать исполнение данного этапа. Процесс вакуумации состоит в том, что из соединяющих труб и теплообменника внутреннего блока откачивают весь воздух, так как холодильный контур должен работать только с фреоном, и там не должно быть воздуха. Кроме того, в воздухе находятся частицы влаги, которые в будущем могут навредить работе компрессора, а это самая дорогая деталь во всем устройстве. Весь процесс занимает около 50 минут, а в это время можно проверить герметичность с помощью манометров.

Этап №4. Тестирование работы кондиционера

 После того, как все работы выполнены, и все коммуникации подключены, нужно проверить, насколько корректно работает система. Кондиционер включают, активируют тест-режим, и если все функционирует нормально, не вибрирует, не сильно шумит, то все работы произведены качественно. Подобную проверку можно запускать каждый год, активируя все тот же тест-режим.

Этап №5. Уборка мусора

Установка кондиционера на некоторых этапах может стать причиной загрязнений, особенно, если штробятся стены с уже готовой отделкой. В этом случае нужно заранее подготовиться и убрать все хрупкие и ценные вещи, если монтаж производится уже после проведения ремонта и обустройства комнаты. Стоит отметить, что настоящие профессионалы всегда убирают после проведения работ, и должны приезжать не только с инструментами для установки сплит-системы, пылесосами и уборочными машинами, но и с металлоискателем, чтобы случайно не наткнуться на арматуру или скрытые коммуникации.

Даже если кондиционер установлен качественно, это не уберегает его от выхода из строя, если за ним не будет надлежащего ухода. В постоянной чистке нуждается не только внутренний, но и наружный блок сплит-системы. И если почистить первый можно самостоятельно, то со вторым все намного сложнее: не каждый рискнет высовываться с энного этажа с пылесосом и очищать его. В этом случае лучше воспользоваться услугами профессионалов или же сразу заключить договор на обслуживание.

Стандартный монтаж систем кондиционирования воздуха

Что такое стандартный монтаж настенной сплит-системы:

Под стандартным монтажом систем кондиционирования понимается такая схема установки кондиционера, при которой длина межблочных коммуникаций не превысит пяти метров.
Для осуществления монтажа необходим полный доступ к окну, возле которого будет располагаться наружный блок. Это окно должно быть без решеток и иметь возможность полного открывания.

При этом сплит-система монтируется за один выезд бригады. Внешний блок вывешивается под окно кондиционируемой или соседней комнаты таким образом, чтобы верхний край корпуса был на уровне или на несколько сантиметров ниже линии подоконника и таким образом ,что бы при дальнейшем обслуживании кондиционера к нему всегда был свободный доступ.

Установка наружнего блока осуществляется не ближе 15 см от стены, и не ближе 50 см от впереди стоящего препятствия, это обязательное условие производителей климатического оборудования, необходимое для хорошей циркуляции воздуха.

Установка внутреннего блока рекомендуется не ниже 2-х м.и не выше 3-х м. над уровнем пола, для лучшей холодопроизводительности системы.Также при монтаже короба делается уклон 5-7 градусов ,для возможности отвода конденсата из внутреннего блока.

Важно чтобы в электросети помещения было наличие ЗАЗЕМЛЯЮЩЕГО КОНТАКТА.

Время проведения стандартного монтажа — от 2-х до 4-х часов.

Стандартный монтаж Сплит-системы включает:

• Бурение одного отверстия во внешней стене под межблочную трассу с пылесосом, толщина стены до 800 мм;
• Установка кронштейнов для крепления внешнего блока, блок крепится под окно;
• Установка пластины-кронштейна для крепления внутреннего блока;
• Межблочная трасса до 5 метров(медные трубы, термоизоляция, кабель, крепеж);
• Кабель питания кондиционера до 3-х метров;
• Вилка электрическая(при отсутствии ее в комплектации кондиционера) - 1 шт;
• Дренажный шланг до 3-х метров;
• Короб 60х60 - 1 метр, короб 16х16 - 2 метра;
• Пуско-наладочные работы;
• Проверка давления в межблочной трассе;
• Проверка работы дренажной системы;
• Проверка работы кондиционера на всех режимах;
• Герметизация пробуренного отверстия монтажной пеной;
• Консультация покупателя по режимам работы кондиционера.

ВНИМАНИЕ: В стандартную установку не входит:

• Стоимость работ альпиниста, автовышки, проектные работы;
• Штробление стен;
• Электрические подключения кондиционера при длине электрокабеля более 3-х метров;
• Установка внешнего блока кондиционера на фасад здания облицованного керамической плиткой, сайдингом, стеклянными панелями;
• При монтаже на первом этаже, установка внешнего блока кондиционера с лесницы не выше 2-х метров.

Также при длине межблочной трассы более 5-ти метров, необходима дозаправка сплит-системы фреоном за дополнительную плату.

При монтаже в два этапа:

Очень часто при установке кондиционера целесообразнее прокладывать межблочные трубы и кабели, а также дренажный трубопровод в штробе. Это делается в случае, если Вы решили установить кондиционер во время ремонта. Такой монтаж выполняется в два этапа и позволяет установить внутренний блок таким образом, чтобы к нему не велись никакие видимые коммуникации.

Еще одно преимущество такого монтажа - внутренний блок устанавливается в последнюю очередь, а значит, он не будет испачкан во время ремонта. В первый этап монтажная бригада проделывает штробу, бурит отверстие в наружной стене, прокладывает трубы в теплоизоляции, кабели, дренажный трубопровод. Снаружи вывешивается внешний блок кондиционера.

По завершении первого этапа Вы будете иметь выходящий из стены пучок труб и кабелей. Установщики кондиционеров не заделывают штробу и не выравнивают стены, это делают люди, производящие собственно ремонтные работы. Очень важно: штробление стен НЕ ВХОДИТ в стоимость стандартного монтажа. Поэтому очень часто есть смысл поручить ремонтникам штробление стен, так как в этом случае вы сэкономите деньги, так как во время ремонта рабочим, как правило, приходится штробить стены во всей квартире вдоль и поперек, поэтому расценки за метр штробы у ремонтников ниже.

На втором этапе работ (после завершения ремонта) производится установка внутреннего блока и подключение коммуникаций.

Оплата работы монтажной бригады, при монтаже в два этапа, производится полностью на первом этапе монтажа.

Второй этап работ оплачивается в размере 1000 руб, за повторный выезд монтажной бригады.

Гарантия на монтаж системм кондиционирования может доходить до 5 лет при условии прохождения планового обслуживания кондиционера.
