Эти блоки являются важной частью в различных системах вентиляции и кондиционирования. В этом узле проходит приготовление хладагента в жидком виде, чтобы он затем испарился в теплообменнике. Применение и принцип работы компрессорно-конденсаторных блоков позволяют строить эффективные комплексы вентиляции.

Чаще всего компрессор применяется не один, а вместе с различными вентиляционными комплексами. Климатическая техника на их основе – это одни из самых простых, недорогих, но при этом очень эффективных решений.

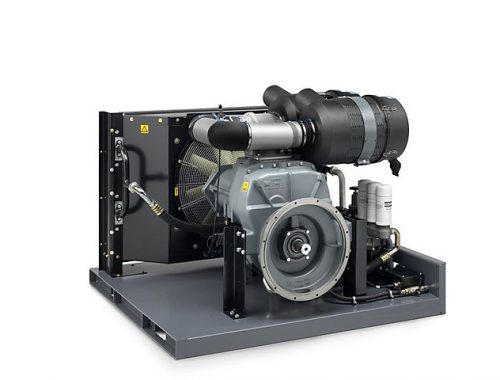

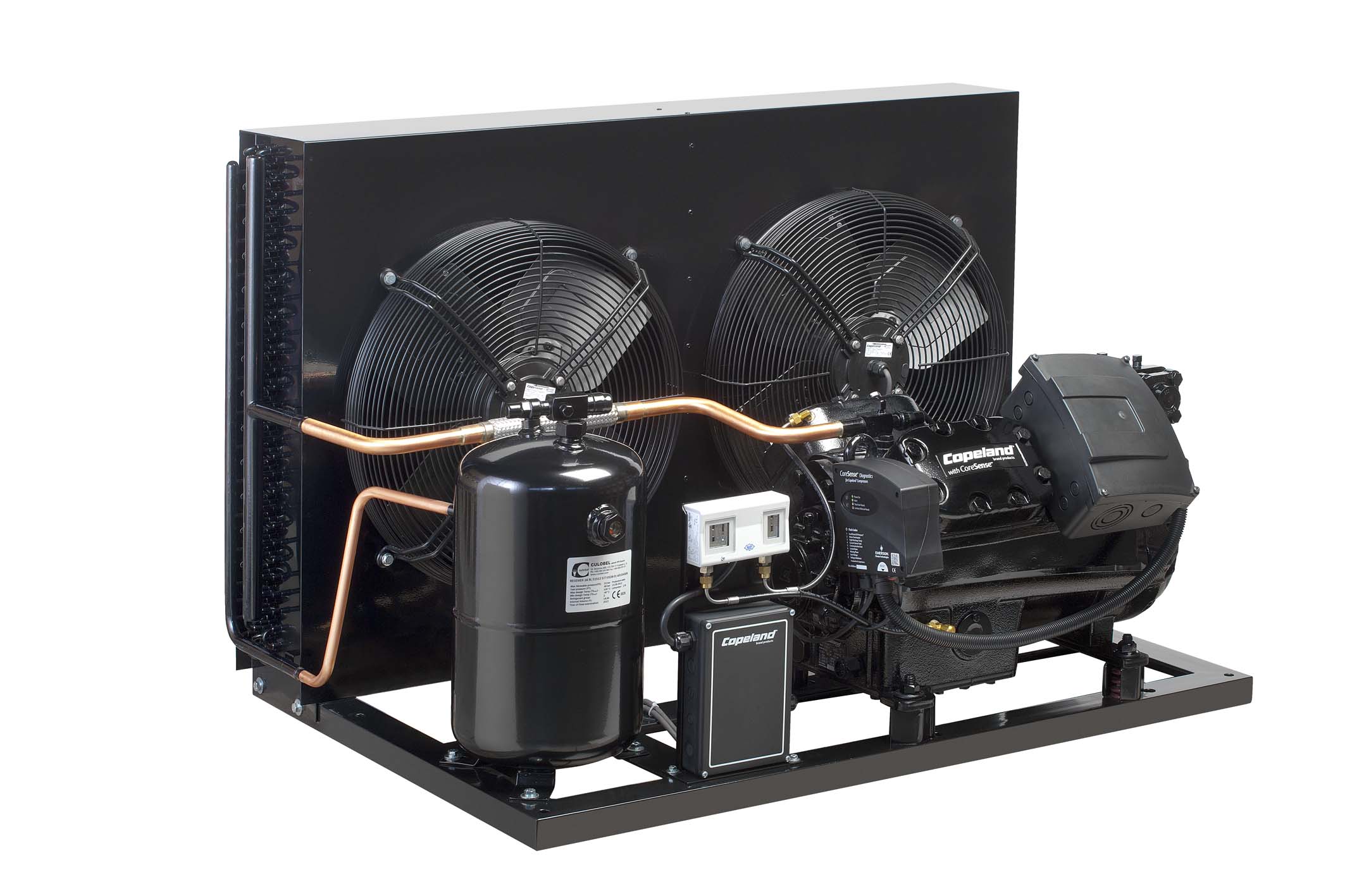

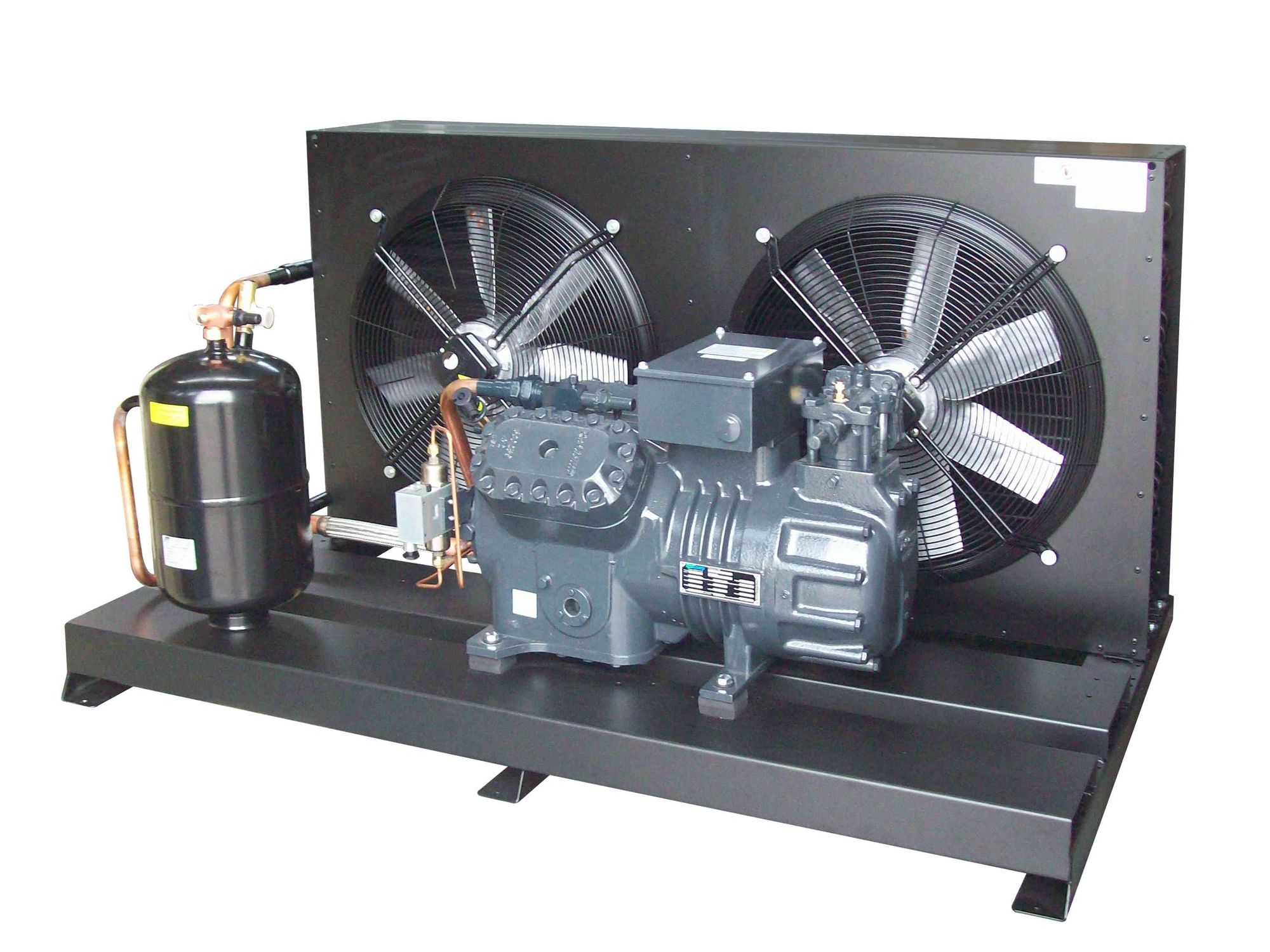

Как все устроено?

Компрессорно-конденсаторный блок включает в себя:

• Компрессор – он может быть один или несколько штук;
• Электрическая часть и устройства автоматики;
• Теплообменник, а также конденсатор;
• Вентилятор с осевой или центробежной конструкцией.

1. Терморасширительного вентиля;
2. Фильтра-осушителя;
3. Смотрового стекла;
4. Клапана соленоида.

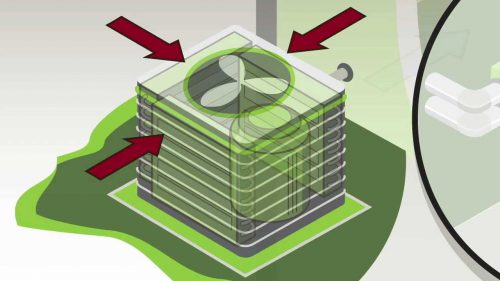

Принцип действия

Чтобы понять, как функционируют эти устройства, нужно вспомнить, что все вещества могут поглощать тепло в процессе испарения. В процессах конденсации тепло, наоборот, выделяется. На этом построены физические процессы любой климатической и холодильной техники.

Принцип действия основывается на изменениях агрегатных состояний, в данном случае фреона, в зависимости от того, какая температура и давление в системе.

Климатическая техника не делает холод. Теплый воздух переносится из помещения на открытый воздух. Для того чтобы воздух в помещении остывал, нужно отводить теплый воздух, который получается в процессе. Тепло является энергией, а она, как известно, никогда и никуда не исчезает.

Как и в холодильной технике, в кондиционировании в качестве хладагента применяют фреон. Когда он испаряется, то он забирает тепло. Можно провести простой опыт. Если протереть руку спиртом, то затем можно ощутить холод. Спирт при испарении забирает тепло. Так и здесь.

Когда вещества превращаются из газа в жидкость, тогда они отдают тепло. К примеру, в бане, при движении можно ощутить тепло от пара, который конденсируется.

Если ККБ работает в режимах охлаждения, фреон испаряется в теплообменнике, а затем конденсируется. Если выполняется работа на обогрев, тогда все наоборот.

Охлаждение воздуха в помещении с использованием компрессорно-конденсаторных комплексов заключается в попадании в компрессор фреона. Затем происходит процесс сжатия газа до высокого давления. В результате он нагревается. Затем теплый газ поступит в теплообменник. После этой стадии фреон под давлением в жидком виде подается на трубку. Здесь параметры жидкости снижаются.

После попадания в теплообменник фреон начинает испаряться. В это время поглощается воздух, а с ним и тепло. Затем фреон снова попадает обратно в компрессорный узел, и все эти этапы повторяются снова.

Виды ККБ

На сегодняшний день существует два типа компрессорно-конденсаторных блоков, которые разделяются по типу охлаждения: Оборудование, охлаждаемое воздухом. В качестве охладителя используется воздушный поток, создаваемый вентилятором. Как правило, эти устройства предназначены для установки на открытом воздухе, так как для охлаждения конденсатора требуется большой объем воздушных масс. Оборудование, охлаждаемое водой. Эти устройства оснащаются градирнями и устанавливаются внутри помещения, но присутствует возможность установки на улице. Основное преимущество в сравнительно небольших размерах, благодаря которым ККБ не занимает много места. Есть и еще один «подвид» ККБ – с охлаждением потоком воздуха, но установкой в специально отведенных для этого технических помещениях. Их подсоединяют непосредственно к воздухопроводам вентиляционной системы для отвода тепла за пределы технического помещения.

Принцип работы компрессорно-конденсаторного блока с водяным охлаждением

ККБ с водяным охлаждением имеет немного дугой принцип работы, по сравнению с воздушной системой. Теплообменник такого устройства не имеет вентилятора. Вместо него, в системе используется дополнительный контур – магистраль с водой. Его устанавливают рядом с конденсатором. Хладагент, отдавая часть своего тепла водному контуру, выполняет свою функцию в теплообмене.

Дополнительным фактором, который может играть важную роль в использовании кондиционеров с ККБ водяного охлаждения, является вторичное использование энергии. Работая, устройство отдает теплую воду. В летние периоды, когда необходимо охладить помещения, водные массы можно выводить с помощью трубы на улицу. Но зимой, такие отходы можно использовать вторично. Теплая вода может пригодиться как для технических целей, так и в целях дополнительного отопления помещения.

Технические особенности

Современные ККБ применяются для большинства моделей климатического оборудования. Таковые могут быть как частью большой системы вентиляции, так и отдельным небольшим встроенным в один аппарат блоком. Современные устройства чаще используются в виде отдельно взятого уличного устройства. Таковые системы бывают: навесными (настенными);

• стационарными
• напольного типа.

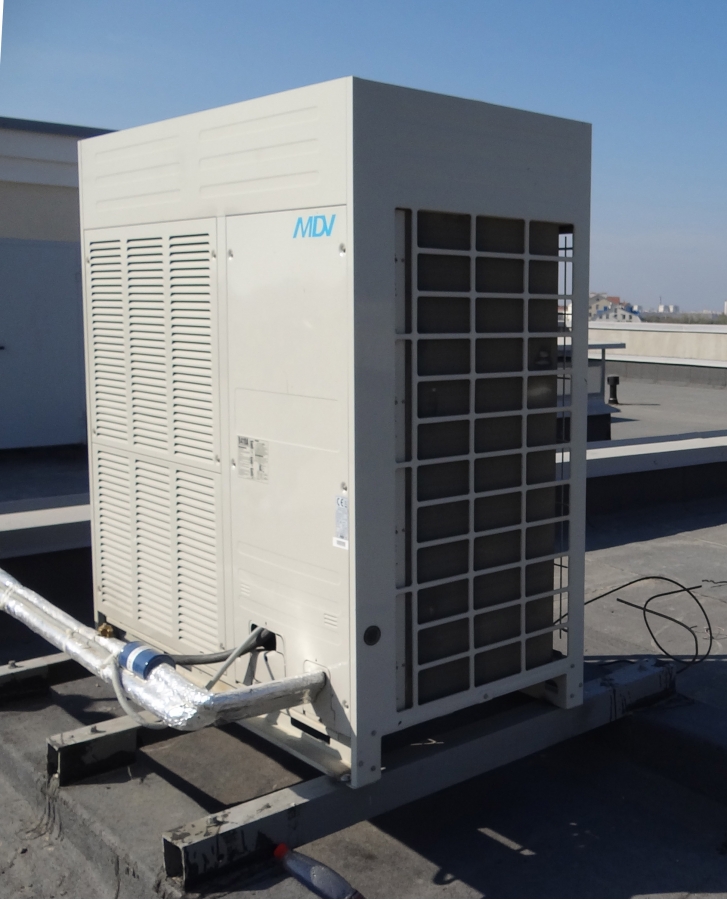

Напольные внешние блоки кондиционеров можно установить не только около зданий, но и на крыше самого сооружения. Для этого часто используют специальные рамы, основание которых надежно закреплено с горизонтальной поверхностью. Некоторые блоки можно установить на лоджии или балконе. К таковым относят ККБ с вертикальным сбросом воздуха.

Чаще всего в кондиционерах используют фреон двух марок – R22 и R407. Мощность устройств может достигать 45 кВт за 1 час работы. Но для обустройства жилого помещения такой техникой, обычно применяется оборудование не больше 8 кВт.

Современная климатическая техника более долговечна, чем первые поколения такового оборудования. Так, компрессор может иметь защиту от:

• перепадов напряжения в электросети;
• механических повреждений;
• воздействия влаги;
• чрезмерно высокой или низкой температуре воздуха, при которой функционирование устройства может быть нарушено или полностью прекратиться.

Современные ККБ имеют таковые преимущества своего использования:

• Корпус блока не подается коррозии. Часто при изготовлении такового применяют оцинкованную сталь.
• Компрессор имеет два варианта подключения к двигателю – однофазный и трехфазный.
• Медные магистрали, а также конденсатор и теплообменник часто дополняют алюминиевыми вставками, которые помогают быстрее охладить устройство.

Теплообменник также имеет защиту от внешнего воздействия. Так, при его изготовлении, поверхность устройства покрывают специальным антикоррозийным сплавом. Все подключаемые к теплообменнику патрубки и элементы, которые взаимодействуют с фреоном, оборудуют специальными ревизионными ниппелями. Таковые необходимы для проверки давления внутри системы компрессорно-конденсаторного блока.
