Система "чиллер - файнкойл"

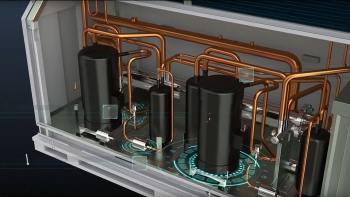

Чиллеры и фанкойлы
Отправьте заявку на email manager@promklimat.ru или позвоните по телефону +7 (495) 664-41-59, и наш инженер подготовит вам наше коммерческое предложение.

Чиллер-фанкойл - это универсальная система, позволяющая поддерживать комфортную температуру в помещении независимо от времени года: летом охлаждая воздух, а зимой, нагревая его. Чиллер-фанкойл позволяет поддерживать комфортные климатические условия в зданиях любой площади и этажности.

Принцип его работы аналогичен принципу действия системы водяного отопления. Только вместо котла в ней используется универсальный агрегат (чиллер), предназначенный для охлаждения жидкости, но способный осуществлять также ее нагрев.

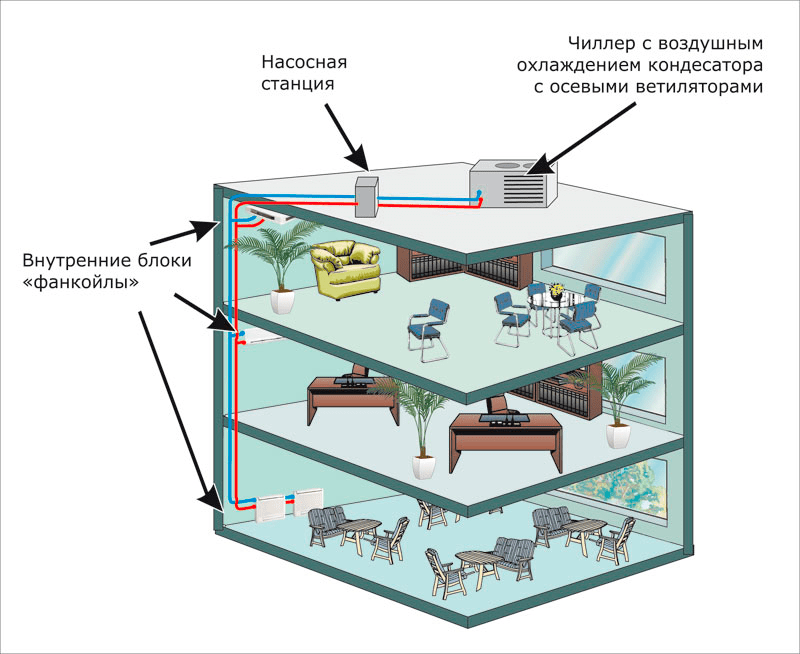

Система чиллер-фанкойл

Для поддержания комфортной температуры в отдельных комнатах здания в системе чиллер-фанкойл используются фанкойлы-теплообменники, дополненные вентиляторами.

К одному чиллеру, устанавливаемому, как правило, в верхней части здания,  можно подсоединить любое количество фанкойлов, расположенных в помещениях.

Так же, как и радиаторов отопления, фанкойлов в одной комнате может быть от одного до нескольких, в зависимости от площади и требований к температуре воздуха.

В качестве теплоносителя в системах чиллер-фанкойл используется вода или водный раствор этиленгликоля. Расстояние между холодильным агрегатом и фанкойлами может быть любым и регламентируется только конструктивными особенностями здания.

Немного истории

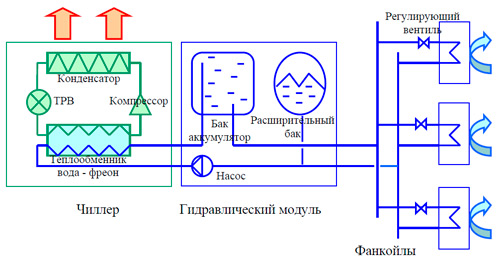

Название системы чиллер-фанкойл свидетельствует об ее явно зарубежной происхождении: в переводе с английского ««сhiller» -мощный холодильный агрегат, а «fan coil unit»-теплообменник, дополненный вентилятором.Принцип работы чиллер фанкойл

Между тем системы чиллер-фанкойл широко использовались в Советском Союзе. Именно с их помощью поддерживался комфортный микроклимат в гостиницах и общественных зданиях. Их установка предусматривалась на стадии проектирования наряду с системами отопления и вентиляции. Оборудование, используемое в чиллер-фанкойлах, и сами системы должны были соответствовать действующим ГОСТ и СНиП.

Системы чиллер-фанкойл универсальны и в равной мере эффективны как для отопления здания, так и для кондиционирования воздуха в нем. Однако зачастую возможность обогрева помещений при использовании чиллеров упускается из виду, а сами системы используются только в жаркое время года. При этом чиллер-фанкойл сравнивается со сплит-системой и с системой центрального кондиционирования.

Но даже опустив возможность обогрева здания, чиллер-фанкойл при сравнении со сплит-системой имеет ряд неоспоримых преимуществ.

Устройство оборудования

Фанкойл или вентиляторный доводчик, как именует данную конструкцию ГОСТ, представляет собой устройство, которое предназначено для приёма охлаждающего носителя, коим может быть либо вода, либо специальная незамерзающая смесь. Также в список задач аппарата входит рециркуляция и охлаждение воздушных масс в кондиционируемом помещении.

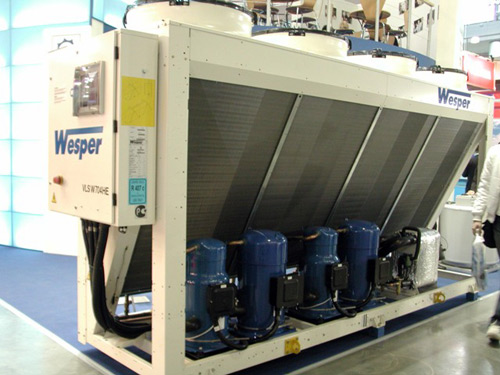

Так выглядит чиллер, который устанавливается снаружи помещения

По сути, данное устройство, не без помощи, имеющегося внутри него, вентилятора, должно осуществлять смешивание внутреннего и наружного потоков воздуха, с последующим перемещением этой смеси в предписанном направлении. Кроме того, указанная газообразная смесь должна проходить специальную обработку, которая выполняется при помощи центрального кондиционера. Однако данные функции не обеспечиваются в силу того, что системы чиллер фанкойл не оборудованы центральным кондиционером.

Принцип работы

Принцип работы фанкойла прост. С учетом того, какая именно задача поставлена перед системой в конкретный промежуток времени, радиатор доводчика обеспечивает перемещение жидкости, имеющей ту или иную температуру. В результате этого, воздух вокруг указанного элемента нагревается или охлаждается, а вентилятор, расположенный непосредственно возле радиатора, организовывает подачу воздушного потока в помещение.

Доводчик оборудован лишь радиатором и вентилятором, который прокачивает воздух через указанное устройство. Существуют более сложные системы чиллер-фанкойл, где доводчики занимаются смешением воздушных масс. То есть, воздух, находящийся в помещении, смешивается с тем, который подаётся наружным кондиционером, расположенным на улице.

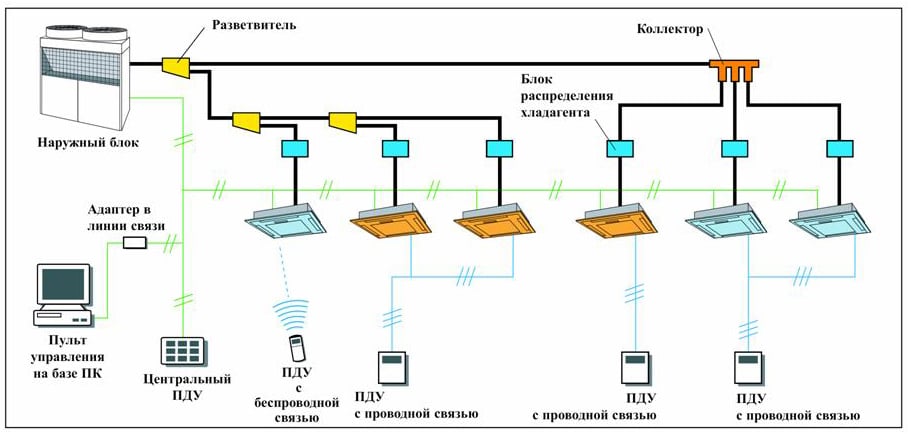

Схема работы системы охлаждения

Доводчик поддерживает постоянный температурный режим носителя, проходящего через радиатор. Следовательно, подогрев либо охлаждение воздуха не прекращается ни на минуту. Однако это не является необходимостью, поэтому в системе предусмотрены специальные обходные трубопроводы с вентилями, а также термоэлектрический привод.

Во время рабочего процесса на радиаторе неизбежно образуется конденсат. Капли влаги стекают в приёмный лоток, откуда их убирает дренажный насос, управление которым осуществляет поплавковый клапан. Далее эта вода попадает в приёмную трубу, по которой перемещается непосредственно в канализацию.

Из чего состоит система чиллер-фанкойл

В состав системы чиллер-фанкойл входят следующие структурные элементы:

  1. Чиллер или центральная охлаждающая машина
  2. Фанкойлы или локальные теплообменники
  3. Охлаждающая жидкость (теплоноситель). Это может быть обычная вода или раствор этиленгликоля.
  4. Насос, называемый гидромодулем. В крупных системах обычно речь идет о насосных станциях
  5. Трубная разводка
  6. Система автоматического регулирования

Как устроен чиллер

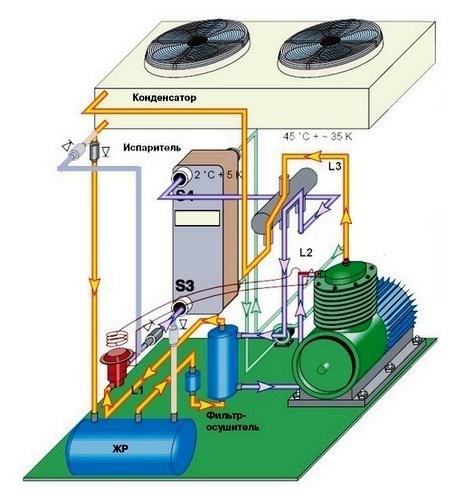

Схема строения чиллера

Чиллером называют агрегат, предназначенный для охлаждения или нагрева жидких сред, используемых далее в качестве теплоносителей. Чиллеры могут иметь широкий диапазон мощности, благодаря чему они с успехом используются в пищевой промышленности и фармацевтике, а также в климатотехнике. Их применяют для кондиционирования воздуха и отопления общественных зданий и частных домов, для заливки катков, охлаждения напитков и медикаментов.

Устройство чиллера аналогично устройству бытового холодильника. В нем есть компрессор, конденсатор и испаритель. Отличие состоит только в том, что тепловая энергия может забираться или отдаваться жидкости, циркулирующей через теплообменник, для чего используются одновременно 2 контура циркуляции воды: горячий и холодный.

В жаркое время года тепло охлаждаемой жидкости используется для нагрева воды, направляемой далее на горячее водоснабжение.  В холодное время года осуществляется только нагрев воды.

Движение горячей и холодной жидкости идет по двум отдельным непересекающимся трубопроводам, по которым  теплоноситель поступает к фанкойлам.
