Монтаж системы чиллер-фанкойл

• Установка
• Монтаж настенного фанкойла
• Монтаж кассетного фанкойла
• Монтаж канального фанкойла
• Монтаж фанкойла с обвязкой
• Порядок монтажа чиллера
• Особенности монтажа чиллеров и фанкойлов

Установка

Способы установки:

• скрытая – монтаж безкорпусных блоков. Размещаются над подвесным потолком, в межстенном пространстве, подсобных помещениях.
• стандартная – установка оборудования при длине трассы не более 5 м.
• нестандартная – длина трасс более 5 м, высотная установка с вызовом службы промышленного альпинизма.

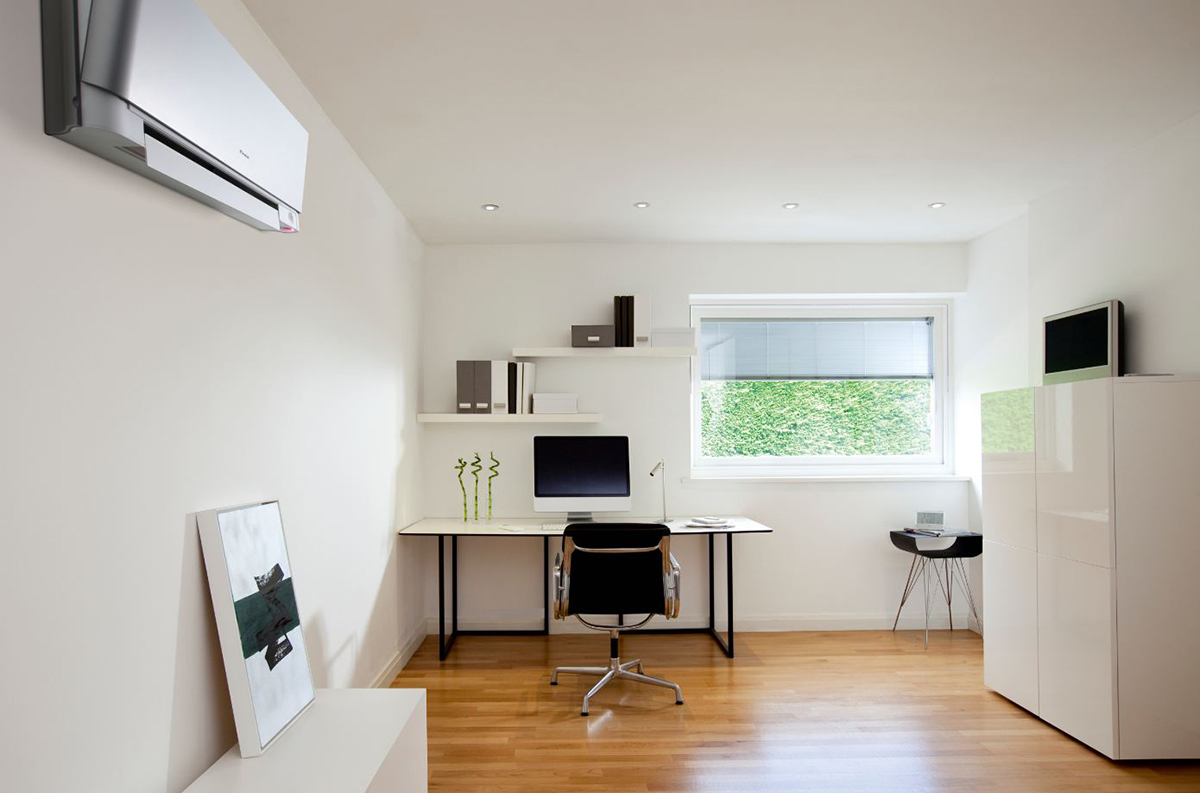

Монтаж настенного фанкойла

Настенные варианты внешне выглядят как обычный бытовой кондиционер. Монтируются на стену, установка проста, недорогая по стоимости. Лучше всего подходят для помещений с низкими потолками, невозможностью сконструировать подвесной потолок. Наиболее оптимальный вариант для небольших офисных помещений.

Устройство и монтаж:

• определить место установки;
• разметить крепления для монтажной панели;
• закрепить блок анкерными болтами;
• выровнять положение строго горизонтально по всем направлениям;
• распределение трубопроводов;
• подсоединение дренажной системы;
• размещение дренажного трубопровода;
• подключение электропроводов
• заполнение системы водой/этиленгликолем, пробный пуск, тестирование.

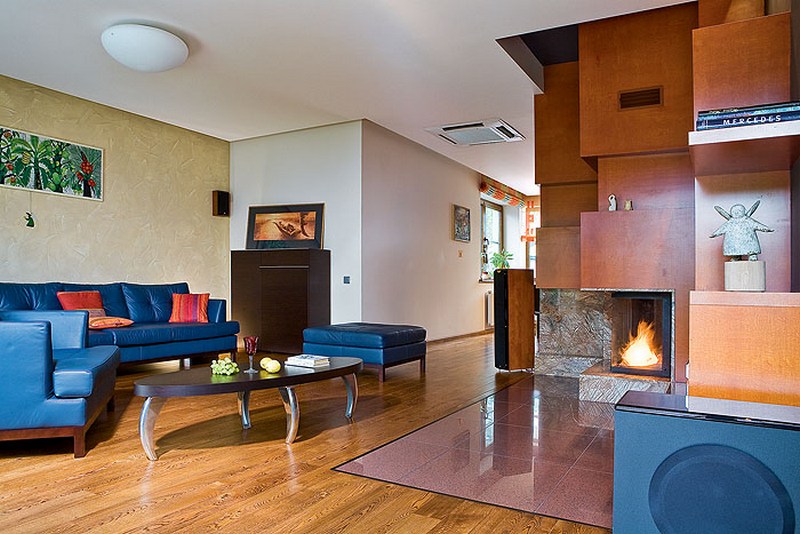

Монтаж кассетного фанкойла

Разновидность потолочных устройств, размещается внутри пространства потолка между плитами «армстронг». Стандартные размеры: 600х600 мм, 900х600 мм, 1200х600 мм. Видна только лицевая сторона воздухозаборной решетки.

Способы установки:

• скрытая установка внутри подвесной конструкции. Стандартный вариант, часто используемый для офисных помещений, бизнес-центров;
• открытое размещение на потолочном перекрытии при помощи анкерных болтов. Применяется: большие гипермаркеты, торговые центры.

Схема размещения:

• выбрать место установки;
• разметить крепления под потолком;
• закрепить анкерными болтами;
• подключить к чиллеру, системе центрального отопления (если планируется обогрев, обвязка 4-х трубная);
• прокладывание трассы трубопровода, теплоизоляция для защиты от конденсата;
• оборудование дренажной системы помпой;
• сбор смесительного узла, 2-х или 3-х ходового клапана;
• проверка на герметичность;
• пуско-наладочные работы.

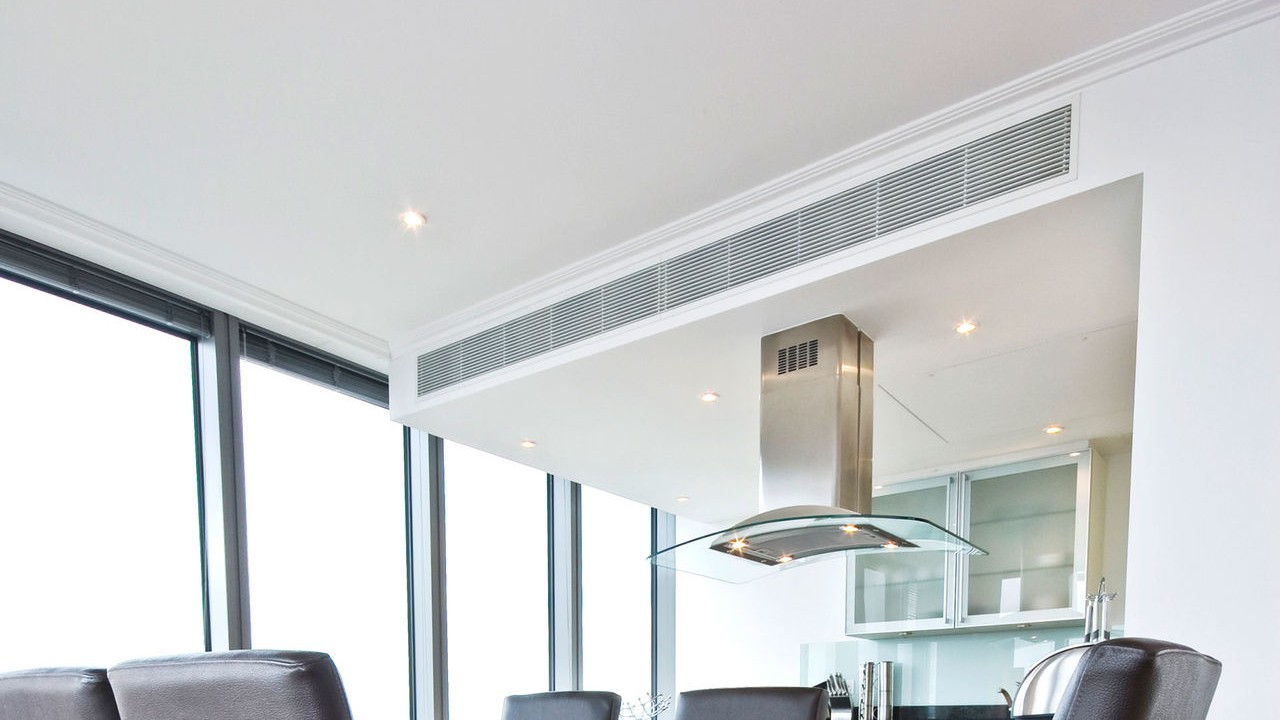

Монтаж канального фанкойла

Отличительная особенность – размещение оборудования под потолком, дополнительная организация воздуховодных каналов для подачи охлажденного/подогретого воздуха через воздухозаборные решетки, диффузоры. Характерно для офисных, производственных, торговых площадок, загородных домов.

Возможно подключение к вентиляционной системе. Очищенный прохладный воздух будет подаваться с подмесом свежего уличного.

Открытый способ размещения характерен крупным торговым центрам. Но чаще всего используется закрытая установка горизонтального или вертикального исполнения.

При горизонтальном монтаже все коммуникации остаются под потолочным перекрытием, закрытые навесной потолочной конструкцией. Когда высота помещения не позволяет, возможно вертикальное исполнение – коммуникации устраиваются внутри стеновых перекрытий (использование фанкойлов вертикального типа).

Схема организации:

• отметить место монтажа под потолком/внутри стенового перекрытия;
• развести систему воздуховодов, решеток, диффузоров;
• защитить трубопровод от конденсата теплоизоляцией;
• оснащение дренажной помпой, монтирование системы отведения конденсата;
• сбор смесительного узла;
• запуск жидкости, проверка на герметичность.

Монтаж фанкойла с обвязкой

Кроме охлаждения данная система кондиционирования используется для отопления. Внутренний блок подключается к чиллеру и системе центрального отопления. Для этого используется второй теплообменный контур.

В зависимости от этого различают два типа обвязки:

1. Двухтрубный. Работа только на обогрев (чиллер оснащен теплонасосом) или охлаждение. Обвязка организуется двухтрубным контуром с одним теплообменником. При этом устройство оборудуется 2-х ходовым клапаном, работающим на открытие/закрытие подачи жидкости внутри теплообменника.
2. Четырехтрубный. Подключение устройства для охлаждения/обогрева одновременно. Один контур предназначен для подсоединения к холодильной машине. Второй двухтрубный контур – для подключения к центральному отоплению. Таким образом устройство одновременно охлаждает и обогревает помещения. Актуально для зданий, где требуется отдельная настройка температурного режима в разных помещениях.

Здесь используется 3-х ходовой клапан, который подает жидкость в обход внутреннего блока при подключенном отоплении, что позволяет сохранить автономность контуров со своей температурной характеристикой.

Использование данного устройства в составе оборудования центрального кондиционирования позволяет довести качество охлаждаемого воздуха до нужных микроклиматических показателей. Возможность подключения к центральному отоплению в холодное время года значительно экономит затраты на энергоносители. Особенно актуально для больших офисных зданий, бизнес-центров, крупных торговых площадок. Также возможна установка для загородного жилья.

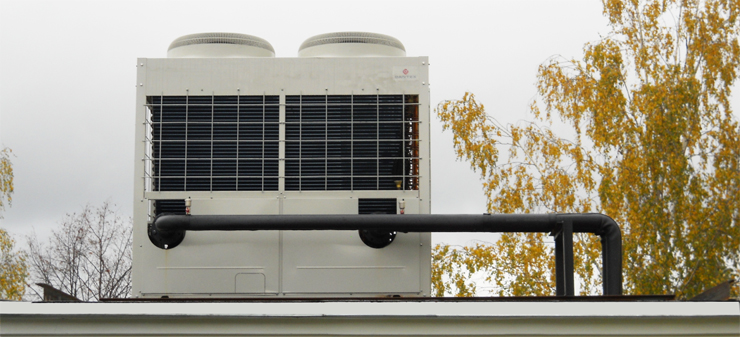

Порядок монтажа чиллера

Чиллер — устройство, в котором происходит охлаждение/подогрев хладоносителя (воды) и подача под давлением через трубопроводы к фанкойлам.

1. Чиллер устанавливается на поддерживающую раму. При этом следует равномерно распределить нагрузку на элементы рамы.
2. Проводим гидроизоляцию чиллера.
3. Монтаж гидравлического контура
4. Запуск хладонасителя в систему.
5. Подключение установки к сети электропитания.
6. Тестовый запуск и ввод чилера в эксплуатацию.

Особенности монтажа чиллеров и фанкойлов

Точный гидравлический расчет. Должны быть правильно подобраны диаметры трубопроводов: диаметры магистралей отличаются от диаметров подключения трубопроводов (часто в сторону увеличения).

Расчет нагрузки на опорные конструкции. Средний вес чиллеров около 4-5 тонн. Спроектированные рамы и фундаменты должны предусматривать мероприятия по снижению шума и вибрации от чиллеров.

При работе охлаждающей установки и насосной станции создается повышенная вибрация, которая по трубной разводке может передаваться в помещения, где находятся фанкойлы. Качественный монтаж чиллера проводится с обязательным использованием амортизирующих прокладок. При монтаже фанкойлов необходимо предусмотреть мероприятия по снижению вибрации через крепления к потолку.

У чиллеров высокий пусковой ток – должна быть рассчитана и спроектирована система электроснабжения.

Использование запорной арматуры, чтобы при необходимости можно было демонтировать фанкойлс минимальным сливом системы.

Расчет дренажной системы. Наклон дренажа выполняется с уклоном минимум 1 см на метре. Дренажные помпы устанавливаются на максимальной высоте, которая определяется рабочей точкой помпы. Таким образом дренаж протекает самотеком.

При монтаже учитываются множество параметров, которые просчитываются перед началом работ. У компании ООО "СТРОЙДИЗАЙН" более чем 15-летний опыт в проектировании и установке инжиниринговых систем в промышленных и административных зданиях. Качественно выполненная проектная документация - 50% успеха при монтаже системы чиллер-фанкойл. После монтажа проводятся пуско-наладочные работы, которые демонстрируют новому владельцу готовность системы к эксплуатации.
