Монтаж мультизональных систем кондиционирования

• Расчет стоимости монтажа мультизональной системы
• Этапы монтажа
• Особенности монтажа VRV систем

Мультизональные системы кондиционирования выгодно отличаются от сплит систем кондиционирования. Основное преимущество – это при большом количестве внутренних блоков, мы подключаемся к одному наружному блоку. С помощью мультизональных систем кондиционирования можно обслуживать такие объекты как большие коттеджи, офисные центры, торговые центры, административные и жилые здания. Выполнение систем кондиционирования на базе мультизональных систем предусматривает выполнение проекта или рабочей документации, внимательного расчета и подбора. Так же монтаж мультизональных систем отличается от монтажа обычных сплит-систем наличием пайки фреоновых трубопроводов. Так же внутренние блоки могут быть различного типа (тип внутреннего блока для каждого из помещений согласовывается с заказчиком и подбирается в зависимости от дизайна и конструктивных особенностей помещения) – настенные, канальные, кассетные, универсальные (напольно-потолочные).

Этапы монтажа:

Монтаж фреоновых магистралей. На данном этапе на объекте прокладывается медная труба, по которой в последствии будет циркулировать хладагент.  Выбор диаметра трубы осуществляется в соответствии с технической документацией и проектом системы кондиционирования на конкретном объекте. Это очень важный этап, от правильного монтажа фреоновых магистралей зависит последующие эксплуатационные расходы. При монтаже трубопровода крайне важно соблюдать технику безопасности, т.к. используется пайка и проводятся работы с открытым огнем. При несоблюдении правил безопасности вы можете нанести вред своему здоровью.

Установка внутренних блоков. Данный этап монтажа мультизональных систем может включать в себя следующие работы: внутренние блоки напольно-потолочного или настенного типа закрепляются на перегородках помещения, а устройства кассетного или канального видов размещаются в зоне подпотолочного пространства. Некачественный монтаж внутренних блоков может привести к протечке дренажа или к выходу из строя внутренних устройств блока.

Установка системы управления. На этом этапе монтируются пульты индивидуального управления работой каждого внутреннего блока, а также устанавливается консоль центрального управления и контроля работы всей системы.

Установка дренажных систем. Данный узел предназначен для отведения от внутренних блоков образующегося во время работы системы конденсата. Дренажная система подключается к имеющейся бытовой канализации (обязательно через сифон) или отводится в ливневую систему канализации.

Установка наружного блока. Данное оборудование может размещаться во внутреннем дворе здания, а также устанавливаться на крыше или в отдельном помещении. Внешний блок монтируется на отдельное основание, которое должно иметь специально оборудованный виброгасящий фундамент. Место установки блока определяется исходя из плана проектирования.

Вальцовка фреонопровода. После выполнения монтажа наружных и внутренних блоков к ним необходимо подключить магистрали, по которым циркулирует хладагент. Вальцовка труб, или вальцевание, - это процесс, в результате которого фреоновые трубы соединяются в единую трассу. Между собой медные трубы соединяются с помощью резьбовых (вальцвочных), фланцевых или паячных соединений, которые обеспечивают герметичность трассы. Во время вальцовки монтажники сгибают и/или деформируют металлические трубы, для сохранения герметичности очень важно не допустить заломы и замятие труб.

Электрическое подключение. На данном этапе монтажник осуществляет установки адресации в автоматическом или речном режимах, проще говоря, - подается питание на внутренние и наружные блоки. Автоматический режим, как правило, используется при настройке адресов для небольшой системы, а ручной – для VRF-систем с центральным пультом.

Проверка системы на герметичность. Этап проверки системы на герметичность предназначен для обнаружения вероятных утечек в системе фреонопровода, а так же вальцовочных соединений. Если монтаж мультизональных систем проходит в несколько этапов, необходимо оставить систему под избыточным давлением.

Вакуумирование системы. После монтажа всех элементов VRF-системы проводятся так называемые пуско-наладочные работы (ПНР). И первое, что необходимо сделать на данном этапе – это удалить неконденсируемые вещества и влагувоздух из системы, то есть провести ее вакуумирование. Вакуумирование осуществляется с помощью специального оборудования - вакуум-компрессора и производится через сервисные порты на газовой и жидкостной линии одновременно.

Дозаправка фреоном. Следующий этап ПНР. Для эффективной эксплуатации климатической системы не всегда хватает объема хладагента, заправленного производителем. При необходимости выполняется дозаправка согласно специальному расчету, который был выполнен на стадии проектирования перед началом монтажа мультизональных систем VRV и VRF или по техническим параметрам системы.

Диспетчеризация. На этом этапе осуществляется подключение пультов управления, консолей и шлюзов, а также установка и настройка интеллектуальной системы управления. У Mitsubishi Heavy Ind. такая система называется Superlink—II.

Тестовый запуск и ввод в эксплуатацию системы. Заключительный этап монтажа мультизональных систем и ПНР. На данном этапе осуществляется окончательная проверка работоспособности системы и проводится диагностика всех параметров. После успешной проверки VRF-система сдается заказчику и заполняется пусконаладочный лист

Особенности монтажа VRV систем

• Такие системы используются для зданий с общей площадью в 100 000 км. м.
• Количество внутренних модулей VRV более 100.
• Несколько VRV систем можно объединить в одну сеть с общим количеством блоков до 250.
• Расстояние между внутренними блоками и наиболее удаленным внешним может достигать 100 метров.
• Перепад высот может составлять 50 метров.
• Установка VRV предусматривает достаточно длинную трассу фреонопроводов.

Именно по этим причинам требуется квалифицированная помощь. Стоимость монтажа VRV по приблизительным оценкам составляет четверть стоимости оборудования. Если сравнивать монтаж VRV с установкой системы центрального кондиционирования, то VRV системы требуют меньших капитальных вложений, так как в рамках таких систем всегда существует возможность постепенного наращивания системы: можно не приобретать и вводить сразу все необходимое оборудование. Это обусловлено модульным принципом систем VRV. Так установка внутренних блоков (кондиционеров) ни как не влияет на рабочий процесс в офисном здании, она не требует специального выделения помещений: внешние модули можно смонтировать на крыше здания.

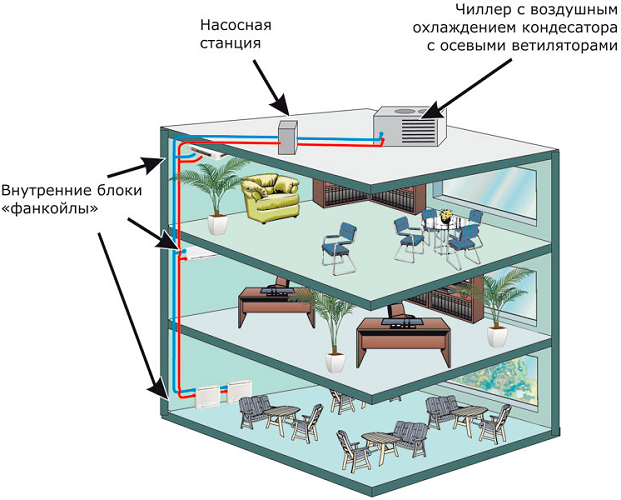

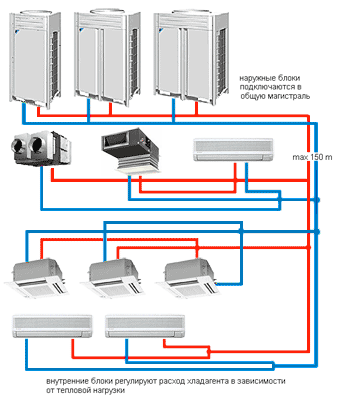

VRV система представляет собой систему кондиционирования, работающая на огромных площадях: целый этаж здания и даже весь многоэтажный жилой комплекс. Архитектура VRV существенно отличается от обычных мультисплит систем. Так, для проектирования последней требуется прокладка стольких пар труб, сколько внутренних блоков участвует в системе. Это удобно и легко осуществить, когда блоков в системе не больше трех. А когда их десятки и даже сотни? В этом случае наилучшим решением будут – магистральные трубы, обладающие узлами разветвления на необходимых участках. Кондиционеры VRV в рассматриваемых нами системах могут располагаться очень далеко от внешних блоков, что позволяет установить внешние модули даже на крыше здания или за его пределами. Идеальное решение – прокладка труботрассы под землей, а внешний блок можно установить за пределами здания.

Само определение VRF-системы подразумевает индивидуальный подход в кондиционировании каждого помещения. В реальном времени учитываются ежеминутные потребности каждого потребителя. VRV система идеально подходит для объектов с высокими требованиями к микроклимату или с высокой активностью в помещениях. Точный контроль температуры позволяет производить мониторинг изменений в VRV системе и корректировать ее работу с целью экономичного поддержания требуемых параметров для каждого пользователя. Тем самым, VRV система – эффективный комплекс по кондиционированию тех или иных объектов.
