Принцип действия абсорбционной холодильной машины основан на определенных свойствах хладагента и абсорбента, которые обеспечивают отвод тепла, охлаждение и поддержание необходимого температурного режима.

АБХМ представляет собой холодильную установку, работающую за счет тепловой энергии, а не электричества. Источником тепловой энергии может служить горячая вода, выхлопные газы, пар, природный газ и другие виды топлива.

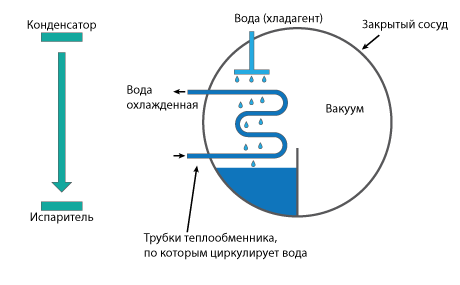

Охлаждение воды

Вода-хладагент поступает в левую часть камеры — «Испаритель». Внутри, в условиях глубокого вакуума, происходит процесс кипения хладагента, который отводит тепло из охлаждаемой воды, циркулирующей по трубкам теплообменника.

Этот процесс непосредственно охлаждает воду, циркулирующую в теплообменнике («вода охлажденная») и выполняет главную задачу, стоящую перед абсорбционным чиллером.

shema-abhm-01

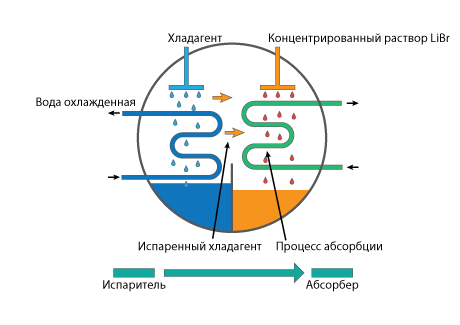

Абсорбция

Капли концентрированного раствора бромида лития подаются в правую часть камеры («абсорбер»), где абсорбируют пары воды-хладагента.

Для того, чтобы не допустить повышения температуры бромида лития и потери его абсорбирующих свойств, необходима охлаждающая вода, которая стабилизирует его температуру

shema-abhm-02

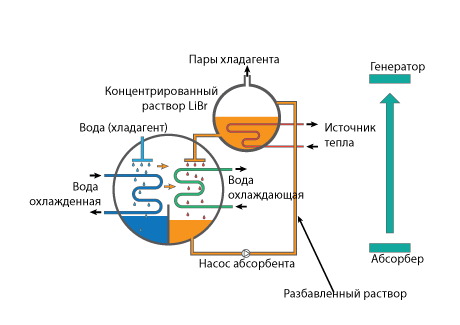

Нагрев абсорбента

Раствор бромида лития, полученный после абсорбции, направляется в генератор при помощи насоса.

Там под воздействием тепла из него выкипает часть воды. Это восстанавливает изначальную концентрацию бромида лития в растворе, что нужно для поддержания его абсорбирующих свойств.

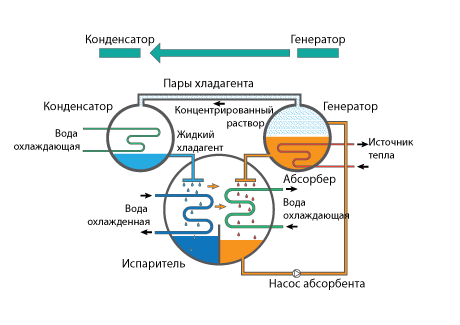

Схема работы АБХМ

Конденсация хладагента

В конденсаторе происходит процесс конденсации пара хладагента, образовавшегося при кипении раствора в генераторе.

Далее, эта вода-хладагент вновь попадает в «испаритель» (левую часть камеры) и цикл повторяется заново.

shema-abhm-04

Во многих случаях абсорбционная холодильная машина позволяет радикально снизить эксплуатационные расходы на центральное кондиционирование и промышленное охлаждение за счет использования доступного альтернативного источника энергии, который часто бывает дешевле затрат на подключение и использование электрических мощностей.

Устройство абсорбционной холодильной машины

Абсорбционная холодильная машина по своему устройству значительно отличается от компрессионной. В ней отсутствует компрессор, а кроме хладагента в ее системе циркулирует также жидкость, называемая абсорбентом. Абсорбентом являются жидкости, обладающие хорошей поглотительной способностью хладагента.

В качестве хладагента в абсорбционных машинах обычно используют аммиак, а абсорбентом для него служит вода. Так, в одном объеме воды при 00С растворяется более 1000 объемов аммиака. Вследствие хорошей растворимости аммиака в воде, хладагент и абсорбент находятся в системе абсорбционной машины в виде водоаммиачного раствора с различной концентрацией в нем аммиака в отдельных частях машины.

Основные узлы абсорбционной машины

Генератор (кипятильник), конденсатор, испаритель, абсорбер, два регулирующих вентиля, а также насос соединены между собой соответствующими трубопроводами и образуют замкнутую систему.

Абсорбционная холодильная машина работает следующим образом. В испарителе, находящемся в охлаждаемой среде, из имеющегося в нем водоаммиачного раствора выделяются пары кипящего аммиака. Происходит это потому, что температура кипения аммиака при одинаковом давлении значительно ниже, чем воды (температура кипения аммиака при атмосферном давлении минус 33,40 С).

Упрощенная схема абсорбционной холодильной машины: Г - генератор (кипятильник); АБ - абсорбер; КД - коденсатор; И -испаритель; Н - насос; РВ1 и РВ2 - регулирующие вентили

Г - генератор (кипятильник); АБ - абсорбер; КД - коденсатор; И -испаритель; Н - насос; РВ1 и РВ2 - регулирующие вентили

Выделяющиеся пары аммиака из испарителя непрерывно как бы отсасываются в абсорбер (давление в абсорбере несколько ниже, чем в испарителе) и поглощаются находящимся в абсорбере водоаммиачным раствором. Насыщение водоаммиачного раствора аммиаком сопровождается повышением температуры, что ухудшает растворимость аммиака. Во избежание этого абсорбер охлаждают водой или окружающим воздухом, поддерживая тем самым активное насыщение аммиаком водоаммиачного раствора в абсорбере.

Насыщенный аммиаком крепкий (концетрированный) водоаммиачный раствор абсорбционной холодильной машины перекачивается насосом в генератор (кипятильник), который обогревается каким-либо источником тепла (электронагревателем, паром и др.)

Абсорбционная холодильная машина: принцип работы

В абсорбционной холодильной машине результате нагрева водоаммиачный раствор в генераторе кипит. При кипении раствора из него выделяются пары аммиака высокого давления, которые поступают в конденсатор, а оставшийся в генераторе слабоконцентрированный раствор возвращается через регулирующий вентиль РВ1 в абсорбер, где снова насыщается парами аммиака, поступающими из испарителя.

В конденсаторе, охлаждаемом водой или окружающим воздухом, пары аммиака высокого давления превращаются в жидкость. Жидкий аммиак проходит через регулирующий вентиль РВ2, дросселируется и при низком давлении поступает в испаритель.

Таким образом, в замкнутой системе абсорбционной холодильной машины, также как и в компрессионной, циркулирует (не расходуясь) холодильный агент, который отбирает тепло от охлаждаемого объекта через испаритель и отдает его в окружающую среду через конденсатор.

Рассматривая принципиальные схемы компрессионной и абсорбционной холодильных машин, нетрудно заметить, что при наличии в них одинаковых частей -конденсатора, испарителя и регулирующих вентилей, имеющих в обеих машинах одинаковое назначение, в абсорбционной машине вместо компрессора применен узел генератор-абсорбер. При этом генератор как бы представляет нагнетательную часть компрессора, а абсорбер - всасывающую.

Сравнивая работу компрессионной и абсорбционной холодильной машин и циркуляцию хладагентов в их системах, следует обратить внимание на имеющиеся различия. Так, если в компрессионной машине по замкнутому кольцу ее системы циркулирует только хладагент, то в абсорбционной машине имеются два циркуляционных кольца. Одно из них - большое кольцо, по которому циркулирует хладагент; другое - малое, между абсорбером и генератором, по которому циркулирует водоаммиачный раствор различной концентрации (оно является звеном большого кольца).

Работа абсорбционной машины по схеме, приведенной на рис.1, оказывается недостаточно эффективной. Так, при кипении раствора в генераторе из него будут выделяться не только пары аммиака, но и водяные пары. Водяные пары, попадая вместе с парами аммиака в конденсатор, превратятся в воду, которая будет поглощать аммиак. Вследствие этого количество жидкого аммиака, поступающего в испаритель, уменьшится, а, следовательно, снизится эффективность работы испарителя.

Кроме того, при поглощении в конденсаторе аммиака водой будет выделяться тепло, из-за чего снизится эффективность работы конденсатора.Для устранения указанных явлений и повышения эффективности работы абсорбционной машины в ее системе устанавливают дополнительные аппараты - теплообменник растворов, ректификатор и дефлегматор.

Схема устройства такой абсорбционной холодильной машины показана на рис. 2. В теплообменнике тепло слабого водоаммиачного раствора, поступающего из генератора в абсорбер, используется для предварительного подогрева крепкого раствора, подаваемого насосом из абсорбера в генератор. Такой теплообмен между растворами повышает эффективность работы машины.

В ректификаторе и дефлегматоре пары аммиака очищаются от паров воды, в результате чего концентрация паров аммиака, поступающих в конденсатор, значительно повышается.

Принципиальная схема абсорбционной холодильной машины: Г - генератор (кипятильник); P - ректификатор; ДФ - дефлегматор; КД - конденсатор; РВ1, РВ2 - регулирующие вентили; ТО - теплообменник; Н - насос; АБ - абсорбер

Г - генератор (кипятильник); P - ректификатор; ДФ - дефлегматор; КД - конденсатор; РВ1, РВ2 - регулирующие вентили; ТО - теплообменник; Н - насос; АБ - абсорбер

В ректификаторе и дефлегматоре пары аммиака очищаются от паров воды, в результате чего концентрация паров аммиака, поступающих в конденсатор, значительно повышается.Пары аммиака, очищенные от воды, направляются в конденсатор, а вода (с незначительным содержанием аммиака) попадает в генератор и через теплообменник растворов возвращается в абсорбер.
