В чем заключается принцип работы чиллера
Чиллерами называют холодильные установки, являющиеся одним из основных элементов систем кондиционирования. Они используются в сочетании с фанкойлами – особым видом теплообменников.Несмотря на то что чиллеры – это холодильные машины, некоторые из них могут не только снижать, но и повышать температуру теплоносителя, поэтому системы, дополненные такими устройствами, используются также для прогрева воздуха.Чиллеры могут работать с разными типами теплоносителей, включая воду и фреон. Их конструкция также может различаться. Тем не менее у большинства из таких устройств есть общий принцип работы. Когда теплоноситель попадает в чиллер, компрессор сжимает его и «забирает» тепло. Затем жидкий теплоноситель перемещается в другую часть установки, расширяется, превращаясь в газ, и охлаждается. После этого по специальным трубам он попадает в теплообменники – фанкойлы, охлаждает воздух и снова возвращается в чиллер. Процесс повторяется снова и снова.
Какими бывают чиллеры
Существуют чиллеры с воздушным и водяным охлаждением. В первом случае оптимальная температура компрессора поддерживается за счет холодного воздуха, который оборудование забирает из помещения или с улицы и после использования выбрасывает по специальным трубопроводам. Во втором случае для охлаждения элементов используется артезианская, проточная вода или система оборотного водоснабжения.Устройства второго типа более дешевы и отличаются сравнительно простой конструкцией, однако, к сожалению, иногда их использование оказывается затруднено из-за проблем с установкой водяной системы.
Большинство чиллеров используют для работы электроэнергию. Однако в случаях, когда случаются перебои с подачей электричества, либо когда необходимо экономить средства, можно выбирать абсорбционные модели. Они работают на отходах: перегретом водяном паре, мазуте, отработанном масле. Этот тип чиллеров зачастую не отличается высокой экологичностью, но зато позволяет обеспечивать оптимальный микроклимат в условиях частых проблем с подачей электричества.
Виды чиллеров

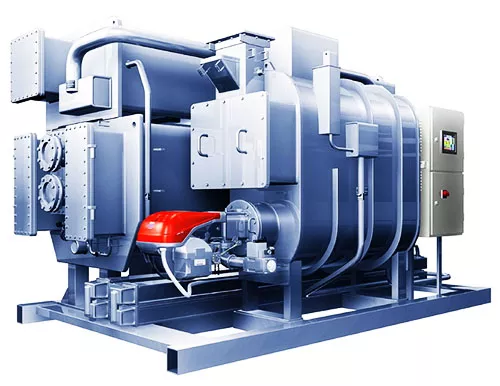

Абсорбционные чиллеры
Абсорбционные чиллеры — очень перспективная область развития холодильной техники, получающая всё более широкое применение ввиду ярко выраженной современной тенденции к электросбережению. Дело в том, что для абсорбционных холодильных машин основным источником энергии является не электрический ток, а бросовое тепло, неизбежно возникающее на заводах, предприятиях и т. п. и безвозвратно выбрасываемое в атмосферу, будь то горячий воздух, охлаждаемая воздухом горячая вода и др.Рабочим веществом является раствор из двух, иногда трех компонентов. Наиболее распространены бинарные растворы из поглотителя (абсорбента) и хладагента, отвечающие двум главным требованиям к ним: высокая растворимость хладагента в абсорбенте и значительно более высокая температура кипения абсорбента по сравнению с хладагентом. Широкое применение получили растворы

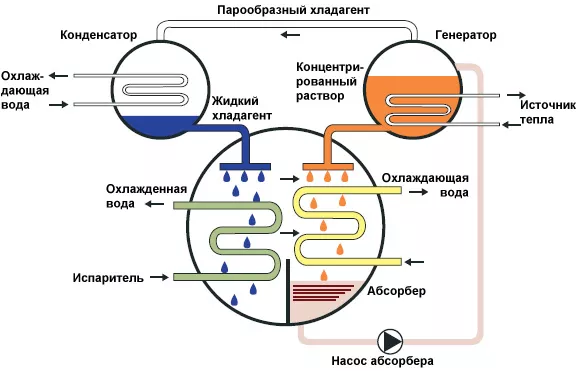

Пар хладагента поступает в конденсатор, где охлаждается и конденсируется, отдавая своё тепло окружающей среде. Далее полученная жидкость дросселируется, в результате чего охлаждается при расширении) и направляется в испаритель, где, испаряясь, отдает своё холод потребителю и следует в абсорбер. Сюда же через дроссель подается абсорбент, из которого в самом начале выкипел хладагент, и поглощает пары хладагента, ведь мы выше обозначили требование их хорошей растворимости. Наконец, насыщенный хладагентом абсорбент насосом перекачивается в генератор, где хладагент снова выкипает. Основные преимущества абсорбционных чиллеров:
- Идеальное решение для создания тригенерации на предприятии. Тригенерационный комплекс – это комплекс позволяющий на сегодняшний день, максимально снизить себестоимость электроэнергии, горячего водоснабжения, отопления и охлаждения для предприятия за счет использования собственной когенерационной электростанции в связке с абсорбционным чиллером;
- Продолжительный срок службы – в пределах
20 лет, до проведения первого капитального ремонта; - низкая себестоимость вырабатываемого холода, холод вырабатывается почти бесплатно,
т. к. асборбционные чиллеры просто утилизируют лишнее тепло; - Пониженный уровень шума и вибрации, в результате отсутствия компрессоров с электромоторами, как
следствие — тихая работа и высокая надежность; - Применение холодильных/нагревающих агрегатов с пламенным газовым генератором прямого действия позволяют отказаться от бойлеров, которые необходимо использовать в обычных установках. Это уменьшает начальную стоимость системы и делает абсорбционные чиллеры конкурентоспособными по сравнению с обычными системами, в которых используются бойлеры и охладители;
- Обеспечение максимальной экономии электроэнергии в периоды пиковых нагрузок. Другими словами не потребляя электроэнергии для производства холода/тепла, абсорбционные чиллеры не перегружают электросети предприятия даже в моменты пиковых нагрузок;
- Имеется возможность объединения в паровые районные системы с эффективной холодильной установкой двойного эффекта;
- Имеется возможность распределения нагрузки в условиях максимальной производительности в режиме охлаждения. Устройство справляется с критической нагрузкой в режиме охлаждения с минимальным расходом электроэнергии за счет применения охладителей с пламенным газовым генератором прямого действия или генератора с паровым нагревом;
- Позволяет использовать аварийные электрогенераторы меньшей мощности, так как потребление энергии у абсорбционных холодильных установок является минимальным, если сравнивать их с электрическими холодильными установками;
- Безопасность для озонового слоя, не содержит хладагентов, разрушающих озон. Охлаждение осуществляется без использования хладагентов, содержащих хлор;
- Снижается до минимума общее воздействие на окружающую среду, так как уменьшено потребление электроэнергии и газа, вызывающих парниковый эффект и как следствие глобальное потепление.
Абсорбционный
Как работают абсорбционные холодильные системы
В абсорбционных холодильных установках абсорбент, генератор, насос и теплообменник заменяют компрессор систем охлаждения парового компрессора (механического охлаждения). Остальные три (3) компонента, обнаруженные также в механических холодильных системах, то есть расширительный клапан, испаритель и конденсатор, также используются в абсорбционных холодильных системах.
Стадия испарения абсорбционных охладителей

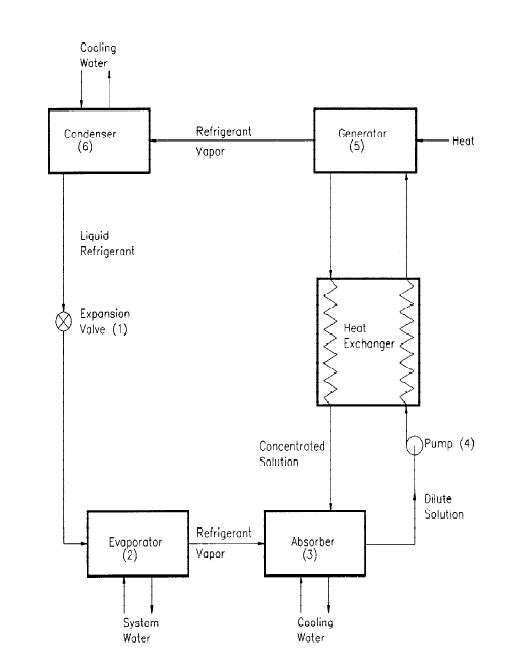

Обратитесь к рисунку-2 для схематического объяснения процесса абсорбционного охлаждения. Подобно механическому охлаждению, цикл «начинается», когда жидкий хладагент высокого давления из конденсатора проходит через расширительный клапан (1, на фиг.2) в испаритель низкого давления (2, на фиг.2) и собирает в испарителе Отстойник.
При этом низком давлении небольшое количество хладагента начинает испаряться. Этот процесс испарения охлаждает оставшийся жидкий хладагент. Аналогичным образом, передача тепла от сравнительно теплой технологической воды к охлажденному в настоящее время хладагенту приводит к тому, что последний испаряется (2, на фиг.2), и результирующий пар хладагента подается в абсорбер нижнего давления (3, На фиг.2). По мере того как технологическая вода теряет тепло к хладагенту, его можно охладить до значительно низких температур. На этой стадии охлажденную воду фактически получают путем испарения хладагента.
Стадия абсорбции абсорбционных охладителей
Абсорбция паров хладагента в бромиде лития является экзотермическим процессом. В поглотителе хладагент «всасывается» поглощающим раствором литиевого бромида (LiBr). Этот процесс не только создает область низкого давления, которая тянет непрерывный поток пара хладагента из испарителя в абсорбер, но также заставляет пар конденсироваться (3, на фиг.2), поскольку он высвобождает теплоту испарения, предусмотренную в испаритель. Это тепло вместе с теплотой разбавления, возникающей при смешивании конденсата хладагента с абсорбентом, переносится в охлаждающую воду и выделяется в градирне. Охлаждающая
Регенерация раствора бромида лития
По мере того как абсорбент литиевого бромида всасывает хладагент, он становится все более и более разбавленным, уменьшая его способность поглощать большее количество хладагента. Для продолжения цикла абсорбент должен быть повторно сконцентрирован. Это достигается постоянным откачиванием разбавленного раствора из абсорбера до низкотемпературного генератора (5 на рисунке 2), где добавление остаточного тепла (горячая вода, пар или природный газ) закипает (4, на рисунке 2) Хладагент из абсорбента. Часто этот генератор используется для утилизации отработанного тепла с завода. Как только хладагент удаляется, реконцентрированный раствор бромида лития возвращается в абсорбер, готовый возобновить процесс абсорбции, и свободный хладагент отправляется в конденсатор (6, на фиг.2). На этом этапе регенерации отработанное тепло от пара или горячей воды является полезным.
Конденсация хладагента
Пар хладагента, свариваемый в генераторе (5, на рисунке 2), возвращается в конденсатор (6), где он возвращается в свое жидкое состояние, когда охлаждающая вода поднимает теплоту испарения. Затем хладагент возвращается в расширительный клапан, где завершается полный цикл. На стадии конденсации охлаждающая вода снова становится полезной.
Различные технологии для абсорбционных чиллеров

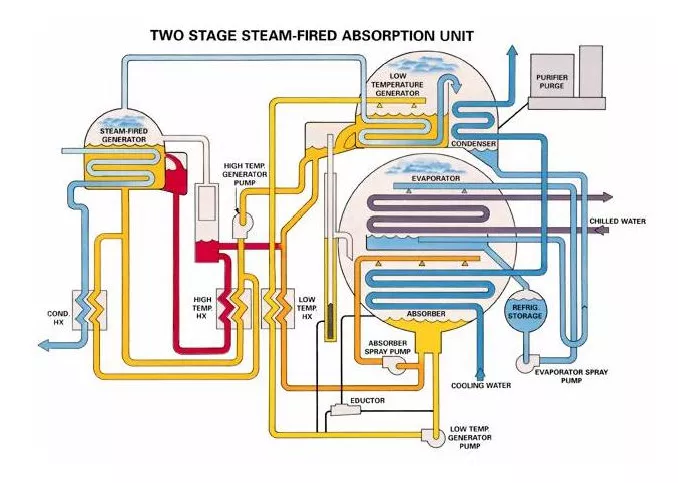

Абсорбционные чиллеры могут быть одноразовыми, двойными или новейшими, что является тройным эффектом. Машины с одним эффектом имеют один генератор
Плюсы и минусы систем абсорбционной холодильной машины
Основное преимущество абсорбционных
Два основных недостатка абсорбционных
Парокомпрессионные чиллеры
Парокомпрессионные чиллеры — это наиболее распространенный в настоящее время тип холодильного оборудования. Генерация холода осуществляется в парокомпрессионном цикле, состоящем из четырех основных процессов — компрессии, конденсации, дросселирования и испарения — с использованием четырех основных элементов — компрессора, конденсатора, регулирующего вентиля и испарителя — в следующей последовательности: Рабочее вещество (хладагент) в газообразном состоянии поступает на вход компрессора с давлением P1 (~7атм) и температурой T1 (~5° C) и сжимается там до давления P2 (~30атм), нагреваясь до температуры T2(~80° C).Далее хладагент следует в конденсатор, где охлаждается (как правило, за счет окружающей среды) до температуры T3 (~45С), при этом давление в идеале остается неизменным, реально же падает на десятые доли атм. В процессе охлаждения хладагент конденсируется и полученная жидкость поступает в дроссель (элемент с большим гидродинамическим сопротивлением), где очень быстро расширяется. На выходе получается паро-жидкостная смесь с параметрами P4(~7атм) и T4(~0С), поступающая в испаритель. Здесь хладагент отдает свой холод обтекающему испаритель теплоносителю, нагреваясь и испаряясь при постоянном давлении (реально, оно падет на десятые доли атмосферы). Полученный охлажденный теплоноситель (Tх~7С) и является конечным продуктом. А хладагент на выходе из испарителя имеет параметры P1 и T1, с которыми попадает в компрессор. Цикл замыкается. Движущая
Хладагент и теплоноситель
Особо отметим разделение схожих на первый взгляд терминов — хладагент и теплоноситель. Хладагент — это рабочее вещество холодильного цикла, в процессе которого оно может находиться в широком диапазоне давлений, а также претерпевает фазовые изменения. Теплоноситель же агрегатного состояния (фазовых изменений) не меняет и служит для передачи (переноса) тепла (холода) на определенное расстояние. Конечно, можно провести аналогию, сказав, что движущей силой хладагента является компрессор со степенью сжатия около 3, а теплоносителя — насос, повышающий давление в 1.5–2.5 раза, т. е. цифры соизмеримые, но принципиальным является факт наличия фазовых изменений у хладагента. Другими словами, теплоноситель всегда работает при температурах ниже точки кипения для текущего давления, хладагент же может иметь температуру как ниже, так и выше точки кипения.Типология чиллеров
Источником холода в водовоздушных системах кондиционирования воздуха является чиллер — водоохлаждающая холодильная машина. Существуют чиллеры различных типов в зависимости от способа охлаждения конденсатора, способа комплектации: моноблочного или с выносным конденсатором, со встроенным гидромодулем или без него, типа компрессора, режима работы (только охлаждение или охлаждение и отопление). Производители чиллеров постоянно модернизируют выпускаемое оборудование на основе новейших технологических и конструкторских разработок.Номенклатурный ряд выпускаемых чиллеров в последние годы значительно обновился за счет широкого применения новых более эффективных типов компрессоров: спиральных, одновинтовых, двухвинтовых которые в диапазоне малых, средних и больших производительностей постепенно вытесняют поршневые компрессоры. Расширился ряд чиллеров со встроенным гидравлическим модулем, в том числе и с аккумулирующим баком.

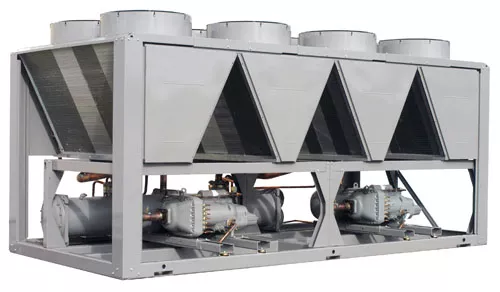

Чаще используются в качестве испарителей пластинчатые и поверхностные теплообменники, что дало возможность уменьшить габариты агрегатов и их вес. В последнее время производители начали випускать чиллеры на экологически безопасных фреонах R407° C, R134a. В зависимости от способа охлаждения конденсатора чиллеры разделяются на чиллеры с воздушным охлаждением конденсатора и чиллеры с водяным охлаждением конденсатора. Наибольшее применение находят чиллеры с воздушным охлаждением конденсатора, когда теплота от конденсатора отводится воздухом, чаще наружным.

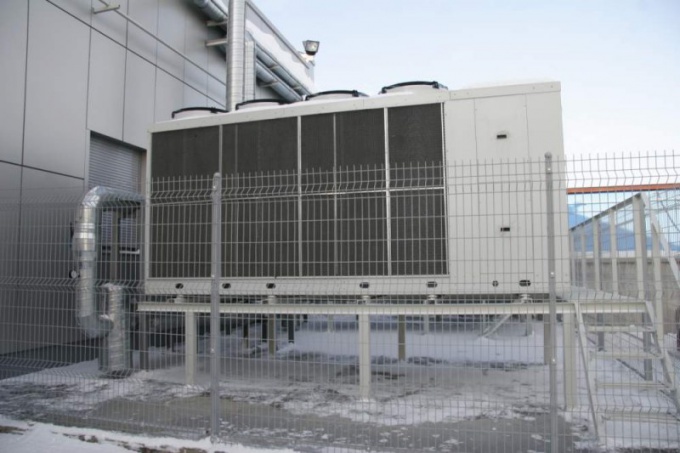

Этот способ отвода теплоты требует установки чиллера снаружи здания или применения специальных мероприятий, обеспечивающих такой способ охлаждения. Чиллеры с воздушным охлаждением конденсатора выпускаются в моноблочном исполнении, когда все элементы чиллера находятся в одном блоке, и чиллеры с выносным конденсатором, когда основной блок может устанавливаться в помещении, а конденсатор, охлаждаемый наружным воздухом, размещается вне здания, например на крыше или во дворе. Основной блок соединяется с воздушным конденсатором, установленным снаружи здания, медными фреонопроводами.
