Проектирование центрального кондиционера

При проектировании системы, расчет испарительной секции центрального кондиционера выполняется в соответствие с требованиями СНиП 2.04-05-91. В частности, для Москвы температура наружного воздуха по параметрам Б Tн = 28,5°С, а удельная энтальпия 54 кДж/кг.

Допустим, что, согласно проекту, температура на выходе из испарительной секции кондиционера должна быть 14°С. Расход воздуха 10000 м3/час. Компоновочная схема центрального кондиционера, работающего на прямотоке, приведена на рис. 1.

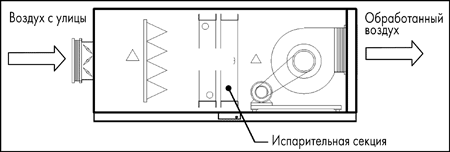

Рис.1 Схема центрального кондиционера работающего на прямоток

При этом, перепад температуры по воздуху (разность между температурой воздуха на входе и выходе) составит 14,5°С. В то время как оптимальное рекомендуемое значение составляет 6-10°C.

По этим данным с помощью программы подборы центральных кондиционеров рассчитывается теплообменник непосредственного охлаждения для испарительной секции. При выполнении расчета необходимо задать температуру кипения фреона в теплообменнике (температуру испарения). Стандартно для R22 эта величина равна 7,5°С. Однако, на практике, чтобы сделать стоимость кондиционера более низкой, выбор оборудования производят при температуре кипения +5°С. Таким образом, полный перепад температур на теплообменнике (разность между температурой воздуха на входе и температурой кипения фреона в теплообменнике) составит 23,5°С. Оптимальное рекомендуемое значение составляет 16-20°С.

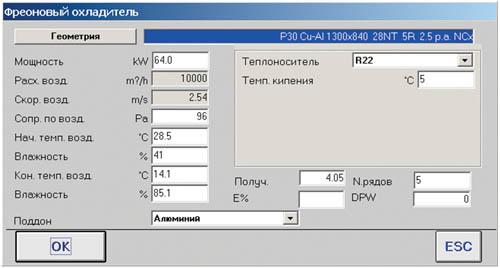

Рис. 2 Расчет испарительного теплообменника по программе подбора

В результате, с помощью программы подбора центральных кондиционеров CLIVET определяются конструктивные параметры теплообменника и расчетные параметры воздуха на выходе из секции.

В данном случае был выбран теплообменник со следующими конструктивными параметрами: P30 Cu-Al – 840 28NT 5R 2.5.p.a. NCx. При этом, расчетная температура воздуха на выходе составит 14,1°С, относительная влажность 85,1% (рис. 2).

Полное количество теплоты, ассимилируемой из воздуха, составляет 64,0 кВт.

Соответственно подбирается компрессорно-конденсаторный блок, который, при температуре кипения фреона +5°С и температуре наружного воздуха Tн = 28,5°С, обеспечивает холодильную мощность 64,0 кВт. Однако, на практике следует учитывать место размещения компрессорно-конденсаторного блока, и, если блок будет расположен на солнечной стороне или открытой кровле здания, к расчетной температуре наружного воздуха вводится дополнительная поправка 5-10°С, учитывающая дополнительный нагрев воздуха.

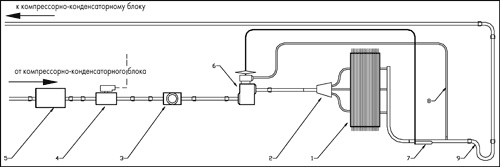

Рис.3 Схема соединения одного контура компрессорно-конденсаторного блока

В данном случае можно выбрать компрессорно-конденсаторный блок MSAT-202 с номинальной холодильной мощностью 63,9 кВт.

Особое внимание следует обратить на то, что требуемую холодильную мощность способен обеспечить, как правило, только двухконтурный компрессорно-конденсаторный блок. То есть блок, в котором установлено два компрессора и имеется, соответственно, два отдельных холодильных контура. Для оптимальной работы такого блока необходимо, чтобы каждый контур имел свой отдельный испарительный теплообменник. Это следует учитывать при заказе испарительной секции центрального кондиционера, так как изготовитель должен будет установить на ней два узла распределения жидкого фреона и два коллектора для газообразного фреона.
