Монтаж центрального кондиционера

Быстрый переход:
Получить коммерческое предложение

Компания ООО "Пром Климат" (г. Москва) - профессиональная инжиниринговая компания. Мы реализуем инженерные системы здания или помещения на вашем объекте "под ключ".
Звоните: 8 (495) 410-11-73 или отправьте быструю заявку.

Общие рекомендации по монтажу и выбору позиции агрегата

Монтаж должны выполнять только уполномоченные на проведение подобного рода работ специалисты, прошедшие соответствующий инструктаж, знающие данное оборудование и правила безопасной работы с ним.

При производстве работ с деталями из листового металла, самонарезными винтами, скобами и тому подобными элементами, которые по своей конструкции имеют острые края и оконечности, монтажники во избежание получения травы должны соблюдать соответствующую осторожность.

Виброамортизаторы, если они необходимы, следует устанавливать между опорной рамой и полом. После установки необходимо удостовериться в отсутствии вибрации. Очень важно для этого обеспечить ровную горизонтальную поверхность агрегата по всей его длине.

При выборе позиции агрегата необходимо учитывать возможность свободного доступа к нему с целью проведения периодического обслуживания.

Вокруг агрегата следует оставить достаточно свободного пространства для подсоединения водяных труб теплообменников и дренажной линии, для выполнения замены фильтров, проверки и чистки поддонов для сбора конденсата, контроля системы смазки, регулировки натяжения клинового ремня. Сервисное пространство с боковой стороны агрегата должно быть таким, чтобы в дальнейшем можно было беспрепятственно демонтировать теплообменники или вентиляторы.

Входные и выходные воздуховоды подсоединяются к агрегату посредством гибких вставок, которые можно крепить либо к фланцам воздухораспределительного отверстия, либо непосредственно к каркасу корпуса агрегата на полное торцевое отверстие входа/выхода воздуха.

В стандартном исполнении многие центральные кондиционеры предназначаются для монтажа только внутри помещения. При необходимости наружной установки следует предусмотреть дополнительные принадлежности для защиты агрегата от атмосферных воздействий, например, специальную крышу, колпаки, навесы от дождя и т.п., поставляемые опционально.

Монтаж гидравлических соединений

Все подсоединяемые гидравлические трубопроводы должны быть выполнены в соответствии с действующими промышленными стандартами.

Нельзя прикладывать чрезмерных усилий при подсоединении трубопроводов к патрубкам коллекторов теплообменников.

Трубопроводы должны иметь собственные опорные держатели, обеспечивающие независимость фиксации труб и теплообменника. Для придания соединениям соответствующей гибкости настоятельно рекомендуется устанавливать на входе и выходе воды гибкие виброизоляторы.

Гидравлическая линия должна иметь в верхней точке выпускной воздушный клапан, а в нижней точке – сливное отверстие.

Для возможности выполнения технического обслуживания теплообменников необходимо на входе и выходе воды установить запорные вентили.

С целью обеспечения надлежащего функционирования теплообменников и естественного слива воды из них и из сборников конденсата, кондиционер должен располагаться на строго горизонтальной поверхности.

Монтаж воздухонагревателя

Воздухонагреватель, пред назначенный для подогрева обрабатываемого воздуха горячей или перегретой водой температурой до 150° С и давлением 0,05—0,8 МПа, состоит из теплообменника 3, расположенного в нижней части, и об водного канала в верхней части (в воздухонагревателях кондиционеров Кт-160, Кт-200 и т. д. обводного канала нет).

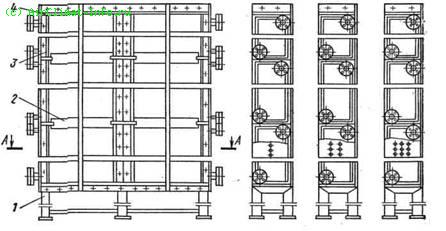

Воздухонагреватель: 1— подставка,   2 — перегородка,   3 — теплообменник,   4 — потолок

В зависимости от производительности кондиционера воздухонагреватель монтируют из различного числа унифицированных по высоте теплообменников. Для этого к теплообменникам закрепляют на болтах четыре специальных фланца. Теплообменники первого яруса кондиционеров Кт-120 — К.т-250 устанавливают на подставку и крепят к ней болтами, предварительно проложив асбестовую прокладку, а теплообменники кондиционеров Кт-30 — Кт-80 устанавливают на отбортованный с трех сторон лист с отверстиями для их крепления, который конструктивно не отличается от потолка воздухонагревателя. Для установки теплообменников следующих ярусов на специальные фланцы укладывают прокладки и в пазы фланцев вставляют перегородки. Затем теплообменники соединяют болтами, которыми скрепляются специальные фланцы.

После установки всех теплообменников укладывают потолок и закрепляют его болтами.

Если совместно монтируют два или более воздухонагревателей, то необходимо установить один воздушный клапан, а на остальные воздухонагреватели поместить обводные каналы. Монтаж воздухонагревателя с обводным каналом или клапаном аналогичен монтажу воздухонагревателя без обводного канала. Отличие состоит в том, что на верхние теплообменники устанавливается обводной канал или клапан, который собирается отдельно и крепится болтами к трубным решеткам теплообменника.

Чтобы в процессе эксплуатации не образовывались водяные пробки и не размораживались трубки, необходимо очень тщательно устанавливать теплообменники; отклонение трубок по горизонтали допускается не более 2 мм по всей их длине.

При подготовке к работе воздухонагревателя следует убедиться в надежной затяжке крепежных изделий всех соединений, а также очистить оребренные поверхности трубок теплообменников от пыли.

При пуске кондиционера в зимнее время во избежание размораживания теплообменника необходимо при неработающем кондиционере закрыть воздушные клапаны и оставить открытой задвижку для прохода теплоносителя через воздухонагреватель.

Монтаж воздушного фильтра. Воздушный фильтр (рис. 132) состоит из четырех панелей ///—VI, фильтрующего материала и устройства для его удаления, площадки обслуживания и опор. Каждая панель состоит из стенок 4, 11 или 5, 9 в сборе с потолком 3, опорными решетками 14 и прижимом 2. Фильтрующий материал 13 укладывают на неподвижные опорные решетки в виде глубоких складок и закрепляют толкателями 12. Устройство для удаления запыленного фильтрующего материала включает в себя два электропривода 7 и катушки 10. В площадку обслуживания входит лестница 21, ограждение 17 и трапы.

При прохождении загрязненного воздуха через фильтр частички пыли улавливаются объемным фильтрующим материалом. Когда сопротивление фильтра достигнет предельной величины, запыленный фильтрующий материал с помощью электропривода 7 наматывается на катушки 10 и удаляется из фильтра. Взамен удаленного укладывают чистый фильтрующий материал.

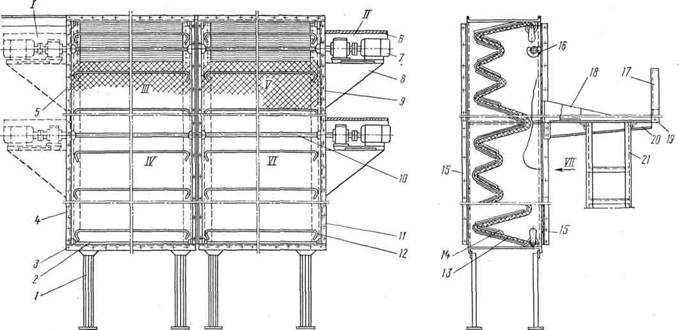

Воздушный сухой фильтр:

/ _ опора, 2 — прижим, 3 — потолок, 4 — левая нижняя стенка, 5 — левая верхняя стенка, 6, 17 — ограждение, 7 — электропривод, 8 — площадка привода, 9 — правая верхняя стенка, 10 — катушка, 11 —правая нижняя стенка, 12 — толкатель, 13 — фильтрующий материал, 14 __ опорная решетка, 15 — уголок, 16 — подшипник, 18, 20 — кронштейны, 19 — косынки, 21 — лестница; 1 —левое исполнение, 11 —правое   исполнение,   /11 —левая   верхняя   панель, IV — левая   нижняя панель,    V— правая   верхняя   панель,    VI— правая   нижняя  панель, VII— направление движения  воздуха

Подключение теплообменников к прямой и обратной линиям (входа/выхода) воды

Водяные теплообменники кондиционера оборудованы стальными коллекторами с выведенными наружу агрегата соединительными патрубками, один из которых расположен в верхней части, а другой – в нижней части коллектора. Такая конструкция позволяет использовать один и тот же теплообменник как при левосторонней, так и при правосторонней схеме подключения.

Для обеспечения оптимальной эффективности теплопередачи направление входящей воды должно быть противоположным направлению движения проходящего через теплообменник воздуха, т.е. при выборе стороны подключения следует руководствоваться принципом противотока.

Таким образом, при правостороннем подключении линия подачи воды должна подсоединяться к нижнему патрубку теплообменника, а при левостороннем подключении – к верхнему патрубку..

Нельзя прикладывать чрезмерные усилия при подключении гидравлической линии к выступающему за наружную панель патрубку теплообменника, чтобы не разрушить сварку между коллектором теплообменника и патрубком.

Диаметр дренажной трубки должен соответствовать диаметру дренажного патрубка в поддоне для сбора конденсата.

Во избежание возврата воды в установку необходимо сразу же после соединительного патрубка организовать гидравлический сифон-ловушку. Для гарантированной герметичности гидравлического затвора высота петли сифона и разность уровней расположения соединительного патрубка и дренажной линии на выходе из сифона должны быть равными удвоенной величине статического давления в секции дренажного поддона при нормальных рабочих условиях кондиционера.
