Монтаж кассетных кондиционеров

• Принцип действия и особенности
• Общие рекомендации по установке
• Установка кассетного кондиционера
• Установка дренажа
• Подключение электрической части

Холод не только позволяет сохранить свежесть продуктов, но и создает комфорт в помещении в жаркую погоду. Раньше для того чтобы охладить себя использовали опахала. Сегодня мы можем использовать более современные системы. Для офисных и торговых помещений будет актуален монтаж кассетного кондиционера.

Принцип действия и особенности

Кассетный кондиционер – это классический представитель сплит-системы. Это означает, что он, как и обычный вариант, состоит из двух блоков. В наружной части располагается конденсатор и компрессор, а во внутренней – испаритель и дренажная система. При активации режима обогрева функциональность блоков меняется на противоположную. Но у него есть свои неоспоримые преимущества:

• Место расположения. Внутренний модуль этого типа кондиционеров размещается в подвесном потолке. Это дает возможность скрыть громоздкую конструкцию и прекрасно вписать ее в интерьер.
• Унифицированные размеры. Габариты рассчитаны таким образом, чтобы в большинстве случаев не потребовалась доработка потолка армстронг.
• Скрытая фреонная система. Все трубки, в том числе и дренажная, спрятаны под навесным потолком. Для них не требуется делать штробы, а потом закрывать их при помощи штукатурки и шпаклевки.
• Минимальное шумовыделение. Здесь применяется вентилятор особой формы, не создающий завихрений, которые являются причиной шума, и более эффективно производящий забор воздуха.
• Максимальное покрытие территории. Разумнее производить охлаждение, начиная с потолка. Именно там скапливается теплый воздух. Если снизить его температуру, то он будет опускаться вниз и охлаждать все, что находится в помещении.
• Комфортный обдув. Благодаря поворотным планкам, можно настроить распределение воздушного потока так, чтобы он напрямую не попадал на людей, которые присутствуют в помещении.
• Возможность подсушки воздуха дает возможность применять его во влажных и складских помещениях.
• В некоторых моделях доступен забор свежего воздуха с улицы.
• Гибкая настройка. Управление с пульта.

Общие рекомендации по установке

Для того чтобы прибор прослужил максимальный срок, необходимо правильно подобрать место как для внутреннего, так и для внешнего блока.

• Внутренний и внешний модули не рекомендуется располагать в тех местах, где есть вероятность попадания на них машинного масла.
• Нежелателен монтаж в помещениях или местностях, где есть повышенное содержание соединений серы и различных солей. Это может быть территория термальных источников или морское побережье.
• Плохо переносится соседство с оборудованием, которое является источником высокочастотных помех. Они являются препятствием для индуктивных токов, которые присутствуют в двигателях агрегата.
• Недопустима установка в помещениях, где присутствуют испарения различных кислот и других химических соединений. Это, например, могут быть лаборатории.
• В помещении не должно скапливаться горючих газов.
• Проводка должна выдерживать оказываемую нагрузку.
• Высота потолков должна быть от 2,5 м.
• Потолок должен быть прочным и иметь небольшие отклонения в горизонтальной плоскости.
• После полного монтажа на пути у воздушного потока не должно быть никаких препятствий.
• Должен быть контур заземления.
• Модули монтируются на металлическую основу, поэтому она тоже должна быть заземлена.
• Не вынимайте конструкцию из заводской упаковки до ее доставки на место.
• Обеспечьте достаточное пространство для беспрепятственной распаковки и сборки.

Обратите внимание! Какой блок будет устанавливаться первым, решает сам мастер, здесь нет строгой последовательности или правил.

Установка кассетного кондиционера

Монтаж внутреннего блока в установленный потолок

Данный процесс состоит из таких шагов:

1. Вырезания в подвесном потолке соответствующего отверстия согласно прилагаемому картонному трафарету.
2. Определение необходимой длинны и места подключения дренажа, холодильного контура, электрических кабелей к внутреннему блоку.
3. Укрепление потолка  с целью избежания ненужных вибраций.
4. Выбор места крепления монтажных скоб в соответствии с картонным трафаретом.
5. Высверливание четырех отверстий на глубину от 45-ти до 50-ти мм. диаметром 12 мм. с последующей вставкой монтажных крюков.
6. Отмер требуемой длинны монтажных скоб.
7. Установка кассетного блока с определением равномерного расположения соответственно к горизонту потолка.
8. Равномерное затягивание всех гаек.

Во время установки внутреннего испарительного блока необходимо исключить искривление  его дренажной трубки. В случае нарушения этого условия возможна утечка скапливаемого конденсата. Между краями отверстия и корпусом самого кондиционера необходимо присутствие одинаковых зазоров. Нижняя часть корпуса испарителя должна быть углублена на расстояние от 10-ти до 12-ти мм в подвесной потолок. После выполнения данных условий снова необходимо проверить одинаковое затягивание всех гаек.

Одновременный монтаж испарительного блока с подвесным потолком

В данной ситуации речь всегда идет о новостройках. Тем не менее, каждый из представленных пунктах также является актуальным для иного рода помещений. Итак, монтаж будет происходить по уже описанной схеме, но с учетом возможных нюансов.

1. Если монтажные работы происходят в новостройке, тогда всю крепежную конструкцию можно установить заранее.
2. Вся конструкция должна быть максимально крепкой для выдерживание веса испарителя, учитывая момент усадки здания и самого бетона.
3. После того, как испаритель был установлен на нем также крепится и прилагаемый бумажный трафарет для дальнейшего определения отверстия в подвесном потолке под кассетник.
4. Особое внимание необходимо уделить и поверхности потолка, который должен быть максимально ровным по горизонтали.
5. Завершаются все монтажные работы снятием с кассетника бумажного трафарета и проверкой прочности фиксации испарителя.

Монтаж лицевой панели кассетника

В процессе данного этапа монтажа существует несколько моментов, которые обязательно должны быть учтены в работе:

• запрещено прислонять лицевую панель к стене, полу или иным поверхностям;
• не допускается физическое воздействие на панель путем падения или удара.

В дальнейшем вся работа будет состоять из таких шагов:

1. Снятия с кондиционера воздухозаборной решетки.
2. одновременного отодвигания двух ее фиксаторов к центру с последующим подтягиванием их вверх.
3. Прокручивания  решетки на угол до 45 градусов с последующим снятием.
4. Удаления монтажных заглушек со всех четырех ее углов. Для этого необходимо вывинтить болты, отсоединить заглушки и вынуть их.

Следующим шагом будет установка лицевой панели на ее прежнее место. Данная процедура сопровождается такими шагами:

• совмещением двигателя, качающего жалюзи кассетника с местом подключения, к трубопроводу, внутреннего блока;
• закреплением сначала скобы на панели, первая располагается со стороны самого двигателя , а вторая – со стороны противоположной;
• закреплением еще двух оставшихся скоб в любой последовательности.

Далее необходимо провести:

• регулировку положения винтов, которые находятся на панельных креплениях, таким образом, чтобы панель приняла строго горизонтальное положение и затем снова зафиксировать ее на подвесном потолке;
• затягивание винтов панели до тех пор, пока вспененная изоляционная прокладка между лицевой панелью и корпусом испарителя не уменьшится до толщины 4-ех либо 6-ти мм.;

В случае неравномерного либо недостаточного затягивания винтов возможна утечка конденсата в помещение. Если после их затягивания сохраняется зазор тогда следует воспользоваться изменением высоты подвеса кассетника.

На завершающем этапе:

• воздухозаборная решетка крепится в панели испарителя;
• контакты блока управления и двигателя, в соответствии с контактами самого внутреннего блока, соединяются между собой;
• закрывается воздухозаборная решетка;
• на прежнее место устанавливаются монтажные заглушки.

Монтаж внешнего блока

Перед тем как приступить к монтажу данного блока необходимо учесть такие моменты:

• монтаж блока должен происходить на жесткую поверхность;
• выход воздушного потока не должен испытывать преград;
• в случае частых и сильных порывов ветра внешний блок должен быть защищен металлическими пластинами;
• расположение блоков по отношению друг к другу должно быть максимально близким;
• необходимо учесть разницу между центром массы самого блока и его геометрическим центром.

В целом крепление внешнего блока происходит на кирпичную или же бетонную поверхность с учетом массы прибора в строгом соответствии с существующими нормами и правилами крепления. В случае «напольного» крепления необходимо создание собственного бетонного фундамента для прочности всей конструкции и противостоянию порывам ветра.

Монтаж трубопроводов

В данном вопросе необходимо придерживаться строго соблюдение таких моментов:

• максимальная длинна трубопровода не может превышать 30-ти метров;
• общее количество изгибов не должно составлять более 15-ти раз;
• высотный уровень перепадов между двумя блоками не может составлять более 20-ти метров;
• попадание влаги, пыли или грязи в контур строго запрещены.

Дальнейший процесс монтажа будет состоять из:

1. Расчёта требуемой длинны магистрали.
2. Подключения к испарителю и только потом к блоку внешнему.
3. Сгибанию трубопровода на требуемый угол, который не превышает 90-то градусов без трещин и заломов.
4. По возможности все изгибы должны находится по средине магистрали.

Сам процесс укладки магистралей состоит из:

• высверливания отверстия требуемого диаметра;
• связывания труб и электропроводов в единый пучок изоляционной лентой;
• пропускания пучка сквозь проделанные отверстия до требуемых блоков системы кондиционирования;
• подключения магистралей;
• открытия штоков запорных клапанов;
• проверки отсутствия утечек хладагентов с помощью мыльного раствора или течеискателя.

Перед тем, как затягивать стяжные гайки и сам раструб смазывается маслом, а сама гайка проворачивается руками на три или четыре оборота и только после этого применяется инструмент. Во время соединения труб оба ключа необходимо проворачивать одновременно. В момент подсоединения труб запорный клапан на внешнем блоке должен быть ослаблен на максимально короткое время и только тогда возможно подключения фреонового трубопровода. После подсоединения всех магистралей проводится удаление из системы скопившегося воздуха с последующим дотягиванием всех стяжных гаек в местах соединения.

В случае необходимости производится дозаправка хладагентом. Процедура обязательна если длинна трубопровода составляет, в одном направлении, более 8-ми метров. Расчёт производится по формуле исходя из мощности климатической системы:

1. Менее или ровно 18 000 Btu/час: 0,03х(метровую длину трубопровода).
2. Более или ровно  18 000 Btu/час: 0,065х(метровую длину трубопровода).

Установка дренажа

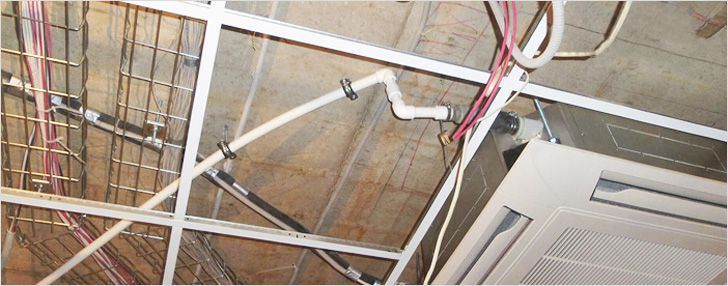

Для дренажа можно применять пластиковую трубку подходящего диаметра.

• Подключение дренажа

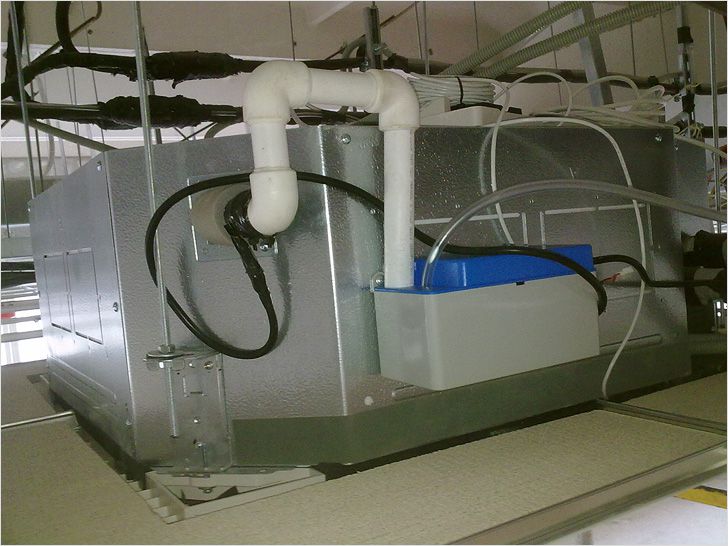

  При помощи хомута закрепите трубку к дренажному насосу, который находится на внутреннем блоке.
• Протяните его до места слива. Старайтесь не тянуть за него, чтобы не сместить голову внутреннего блока.
• По возможности соблюдайте уклон в 2 см на 1 м. Это необходимо, чтобы после выключения кондиционера, жидкость могла вытекать самотеком.
• Конец дренажного шланга не должен быть погружен в воду.
• Для того чтобы проверить дренажную систему, необходимо через специальное отверстие на внешнем блоке залить воду и включить аппарат в режим охлаждения. Один человек может проследить за тем, как работает насос, а второй посмотреть, стекает ли вода.

Подключение электрической части

• Для кондиционера обязательно должен быть предусмотрен отдельный автомат, от которого больше ничего не будет запитано. Хорошо, если есть возможность установить стабилизатор в случае его отсутствия в общей проводке.
• Контур заземления должен объединять внутренний и внешний блок.
• Если кабель необходимо удлинить, используйте провод такого же типа и сечения.
• Подключение осуществляется к внешнему блоку. На внутренней части крышки нанесена схема, которая не даст вам допустить ошибку.

После завершения подключения необходимо выполнить тестовый запуск. После включения всей системы внимательно прислушайтесь к тому, как функционируют двигатели в блоках. Если заметны посторонние дребезжания или другие шумы, необходимо прервать работу до выявления причины.

Периодически необходимо будет выполнять нехитрое техническое обслуживание. Оно будет заключаться в очистке внутренних механизмов от пыли, а также в контроле объема фреона.
