Проектирование отопления

• Для чего нужен проект отопления?
• Основные моменты при проектировании отопительной системы
• Какие трубы выбрать для отопительной системы?
• Инструкция по проектированию систем отопления
• Расчетная часть системы отопления — основные этапы и параметры

Для того чтобы сделать надёжную и качественную систему отопления в доме, не обязательно привлекать к работе проектировщика. При желании, если вы обладаете базовыми навыками работы с инструментами, можно выполнить проектирование отопления и самому.

Начинать работу нужно с создания проекта системы, учитывая особенности строения здания, материалы, которые вы хотите использовать, их доступность, а также собственные возможности. На вопрос, как сделать проект отопления самому, можно ответить, что это сложный процесс, однако – возможен при реализации.

Для чего нужен проект отопления?

Проектирование отопления дома рассмотрим немного позже, в следующих статьях. Для начала же - для сомневающихся и скептически настроенных - ответим на такой вопрос:

Многие полагают, что выполнение (или заказ) проектов - это лишняя трата времени или денег. Что проектировщики - это такие хитрожопые чуваки, набивающие себе цену только ради облегчения карманов доверчивых застройщиков... Так выясним же, для чего нужен проект отопления дома.

А нужен он, чтобы:

• определить такие характеристики отопительной системы, как мощность, чтобы правильно выбрать мощность котла и радиаторов. Без этого система может не справляться с обогревом дома;
• подобрать все устройства и материалы с сответствующими характеристиками: циркуляционные насосы нужной мощности; трубы подходящего диаметра; радиаторы, подходящие для конкретного помещения по мощности; котлы, не только соответствующей опять-таки мощности, а и габаритных размеров и т. д. Если этого не сделать, то может оказаться, что в одних комнатах слишком жарко, потому что там впендюрили радиатор с неоправданно большим количеством секций. А где-то будет холодно: то ли радиатор маленький, то ли трубы к нему подходят недостаточного диаметра. А котёл не вмещается в нишу, которую мы для него приглядели, и теперь придётся чесать в затылке: то ли котёл менять, то ли стены двигать, то ли искать другое место...;
• согласовать работы по монтажу системы отопления с другими видами работ: электромонтажными, устройством вентиляции, водопровода, канализации и т. д. А иначе розетка или выключатель может оказаться на месте радиатора и т. п.;
• рассчитать свой бюджет. До начала работ, при нашем несогласии с расчетными расходами, можно ещё что-то изменить, упростить, пересчитать… Иначе бюджет может, например, иссякнуть где-то в разгаре выполняемых работ. Или, при старании на всём сэкономить, система может не работать так, как мы хотели бы, и тогда придётся что-то переделывать, доделывать, докупать… т. е. дополнительно вливать деньги. Или система в процессе эксплуатации будет потреблять гораздо больше ресурсов из-за того, что сделана с большим необоснованным запасом;
• иметь возможность самостоятельно контролировать ход монтажа отопительной (да и не только) системы. То есть мы всегда можем проверить, что работа выполнена именно в соответствии с нашим заказом, как мы хотели, а не "как получилось". По сути, проект - это письменный договор, на основании которого можно предъявлять претензии в случае каких-то неполадок (ну, то есть, это если работу выполняют "наёмники", к самим себе претензий мы обычно не предъявляем :));
• не повредить коммуникации, спрятанные внутри конструкций, при монтаже других коммуникаций. Например, не забить гвоздь, не закрутить шуруп в трубу или провод, находящийся под штукатуркой и т. п.

Вот для чего необходим проект отопления дома. Все шаги по проектированию достаточно доступны, чтобы выполнить их самостоятельно, - они расписаны в следующих статьях. По ходу чтения рекомендую делать заметки в бумажном блокноте (тетрадке). Если что-то окажется поначалу не совсем понятно, это не повод для огорчения, просто записываем возникший вопрос и - читаем дальше, все ответы в конце концов отыщутся, и полная картинка сложится.

Основные моменты при проектировании отопительной системы

Важность грамотного проектирования отопления не обсуждается, от этого зависит, насколько тепло и уютно будет вам в холодное время года. Желательно, чтобы это производилось до строительства самого дома на этапе его проектирования, это даст возможность учесть все нюансы и сделать всё максимально качественно. И в коттеджах, и в дачных домиках заранее выделяют ключевые характеристики отопительной системы для того чтобы сократить затраты и обеспечить максимально благоприятную её эксплуатацию.

Для того чтобы создать проект отопления, вам понадобится:

• План-схема дома;
• Калькулятор;
• Бумага.

Первый этап, который входит в проектирование систем отопления, – подготовка необходимых в работе расчётов.

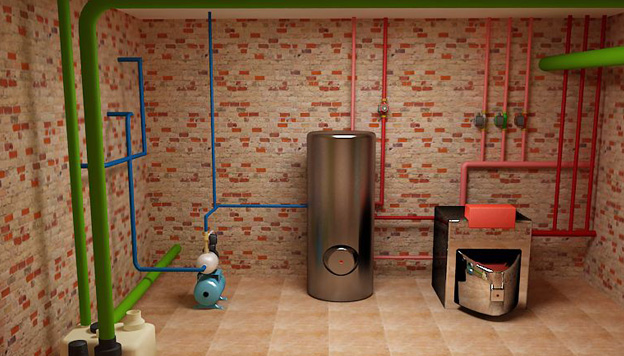

Затем нужно будет определить, какой тип системы вы выберите: с естественной или принудительной циркуляцией. Выбрать котёл и определиться с источником энергии. Важно выбрать наиболее оптимальное место для котельной и точно спроектировать дымоход. Это необходимо для полного отвода продуктов сгорания из здания.

​

При выборе труб обращайте внимание на качество, не экономьте на этом. При неудачном выборе вы больше потратите средств и нервов. На современном рынке предоставлен широкий выбор радиаторов из различных материалов. Из стали, алюминия, чугуна, биметаллические батареи. Материал нужно выбирать исходя из задач, которые выполняет именно этот проект системы отопления.

Какие трубы выбрать для отопительной системы?

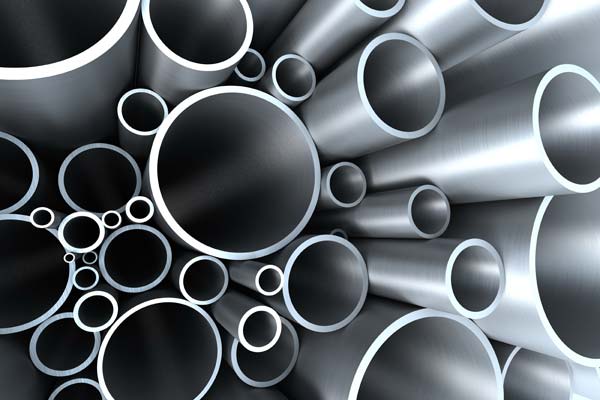

Рассмотрим немного подробнее характеристики труб из различных материалов. Стальные трубы используют как магистрали для подвода горячей воды. Главный их плюс – прочность. Срок службы – более 20 лет. Трубы из стали имеют самый низкий температурный коэффициент расширения, что является большим плюсом и преимуществом перед другими материалами. Поэтому их можно заштукатуривать в стены. Радует и цена труб, она довольно низкая. Хотя есть и недостатки: подверженность коррозии, усиливающейся при высокой температуре и появление наростов.

Медные трубы – их плюс в том, что они не ржавеют и более приятны внешне. Минус – это их цена и специфичная технология монтажа. Все это учитывается, когда делается проектирование и монтаж систем отопления.

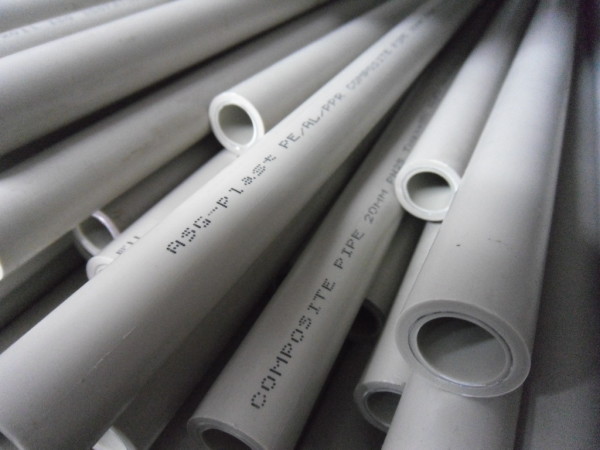

Пластиковые трубы. Они становятся всё популярнее, имеют несколько разновидностей: жёсткие, прямые, гибкие, армированные алюминиевой фольгой. Для чего нужна фольга в трубе? Она снижает температурный коэффициент расширения и прокладывается между  двумя слоями пластмассы.

Главное достоинство пластиковых труб в их лёгкости монтажа, его может сделать даже непрофессионал.

Они монтируются путём склейки, спайки, сваривания. Образование нароста внутри труб происходит намного медленнее, чем в стальных.

Когда осуществляется проектирование отопления своими руками, желательно проконсультироваться со специалистами по поводу выбора труб. Очень важно сделать правильный выбор, от этого зависит, как долго будет служить вся система и насколько комфортно вам будет в холодное время года.

Инструкция по проектированию систем отопления

Намного сложнее выполнить проектирование системы отопления многоквартирного дома. Трудности связаны с адаптацией системы к центральной магистрали, а также равномерном распределении теплоносителя по всем потребителям.

До недавнего времени организация теплоснабжения многоэтажных зданий осуществлялась только одним способом – подключением к центральной тепловой магистрали. Это влекло за собой невозможность изменения температурного режима работы системы жильцами квартир, а также прямую зависимость от качества услуг управляющей компании.

Проектированием систем отопления многоквартирного дома занимаются специальные инженерные бюро. При этом учитываются следующие факторы:

• Этажность дома, его площадь. Отдельно рассчитываются параметры для жилых и нежилых помещений;
• Степень теплоизоляции стен и оконных конструкций. При этом расчетная температура наружного воздуха для проектирования отопления должна компенсироваться нагретым внутри воздухом с учетом тепловых потерь здания;
• Тепловой режим работы. Для уменьшения потерь при прохождении горячей воды по наружным магистралям ее температура может составить от +90°С до +110°С. Для уменьшения этого показателя в каждом доме обустраивается элеваторный узел, который также учитывается при составлении технического задания на проектирование теплоснабжения.

Учитывая все эти особенности большинство жильцов многоквартирных домов при первой возможности отказываются от услуг центрального отопления. В качестве альтернативы ему проектируются автономные системы отопления многоквартирного дома, которые практически полностью аналогичны вышеописанным.

Со временем эксплуатационные показатели дома могут ухудшиться. Соответственно необходимо либо улучшить теплоизоляцию наружных стен, либо повысить уровень нагрева воздуха в квартирах.

Расчетная часть системы отопления — основные этапы и параметры

Можно ли самостоятельно сделать проект отопления коттеджного дома? В большинстве случаев эта задача будет непосильна для простого обывателя, незнакомого с методикой и технологией расчетов. Однако даже поверхностное изучение и знание принципов проектирования помогут проконтролировать выполнение этой работы наемными специалистами.

На первом этапе необходимо определиться с тепловыми потерями здания. Они напрямую зависят от материала его изготовления, а также расчетной температуры наружного воздуха, необходимого для проектирования отопления. Затем на основе полученных данных рассчитывается оптимальная мощность системы, составляется график ее нагрузки в зависимости от внешних факторов – температура на улице, этажность дома.

Дальнейшие этапы проектирования отопительной системы заключаются в следующем:

1. Подбор элементов теплоснабжения – трубы расчетного диаметра с требуемыми эксплуатационными показателями.
2. Котел. При хороших характеристиках теплоизоляции дома лучше всего выбирать низкотемпературные модели. Это позволит сэкономить на текущих затратах.
3. Системы безопасности и контроля работы отопления.

Все это можно сделать самостоятельно, но только после детального анализа каждого компонента теплоснабжения. В противном случае даже небольшое несоответствие характеристик какого-либо элемента может привести к значительному ухудшению работы всей системы. Это же станет причиной возникновения аварийных ситуаций.
