Отопление спортзала

Получить коммерческое предложение

Компания ООО " Инженерные системы" (г. Москва) - профессиональная инжиниринговая компания. Мы реализуем инженерные системы здания или помещения на вашем объекте "под ключ" в любой точке России.

Звоните: 8 (495) 118-36-16 или отправьте быструю заявку.

При выполнении расчетов и подбору инженерного оборудования для системы отопления современных спортивно-оздоровительных комплексов руководствуются технико-экономическим обоснованием данного проекта. Такие многофункциональные комплексы включают помещения разного типа и назначения, в которых необходимо обеспечить здоровые параметры микроклимата.

Для спортивного зала, раздевалок, душевых, массажных кабинетов, солярия, сауны, бассейна необходим разный подход к оборудованию систем вентиляции, кондиционирования и отопления. Например, расчетная температура и кратность воздухообмена для спортивного зала 150С и 80 м3/ч наружного воздуха на одного занимающегося, а в душевой 250С и 5 м3/ч. Так, в спортзале наибольший вред наносит тепловыделение (грубо говоря, один человек без интенсивной физической нагрузки выделяет 1 кВт тепла), а в бассейне – выделение влаги и борьба с конденсатом.

В таких помещениях необходимо учитывать особенности и режим их эксплуатации:

Спортивные залы с широким спектром услуг предполагают использование смешанной системы отопления. Это наличие воздушной системы отопления или низкотемпературной системы теплых полов, которые наиболее эффективны для больших объемов и площадей, и традиционной радиаторной системы для небольших зон и помещений.

Отсутствие радиаторов в игровой зоне спортивного зала освобождает дополнительную площадь, повышает травмобезопасность, а применение погодозависимой автоматики, термостатов и программаторов позволяет снижать температуру в ночное время до 8-100С с последующим быстрым нагревом.

Вентиляция таких помещений принудительная приточно-вытяжная, в ночное время при благоприятных погодных условиях можно использовать естественную вентиляцию через окна и фрамуги с пониженным воздухообмена для предотвращения теплопотерь. Плохая принудительная вентиляция при активном периоде эксплуатации зала ухудшает физические и химические свойства воздуха, усиливает запыленность и значительно увеличивает количество микробов.

Эффективная работа систем отопления и вентиляции благоприятно повлияет на комфортном пребывании и здоровье спортсменов, зрителей, болельщиков, и повысит финансовый интерес владельца такого спортивно-оздоровительного комплекса, фитнес-клуба.

Экономный обогрев спортзала

Современные спортивные сооружения крытого типа (бассейны, спортивные залы, теннисные корты, волейбольные, баскетбольные или футбольные поля) являются сравнительно сложными объектами с точки зрения отопления: большой объем помещений, потолки высотой свыше 4-х метров, слабая теплоизоляция (исключение - частные спорткомплексы или новые объекты), отсутствие необходимости постоянно поддерживать высокий уровень температуры. Поэтому применение традиционных конвекционных систем высокотемпературного отопления является не совсем рациональным, так как является весьма затратным и неэффективным из-за создания огромных локальных зон с высокой температурой под потолком (перетопы), где необходимость в нем отсутствует, и недостаточно прогретой нижней частью спортивного зала, где проводятся тренировки или соревнования. Кроме того в некоторых случаях повысить уровень температуры необходимо только перед проведением спортивных мероприятий для обеспечения комфортного уровня температуры болельщикам, а малая скорость теплообмена конвекционными потоками не позволяет достаточно быстро прогреть большой объем воздуха, поэтому использование центрального отопления в данном случае является энергозатратным и нерациональным вариантом.

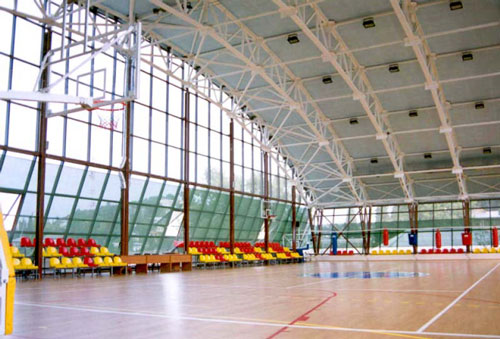

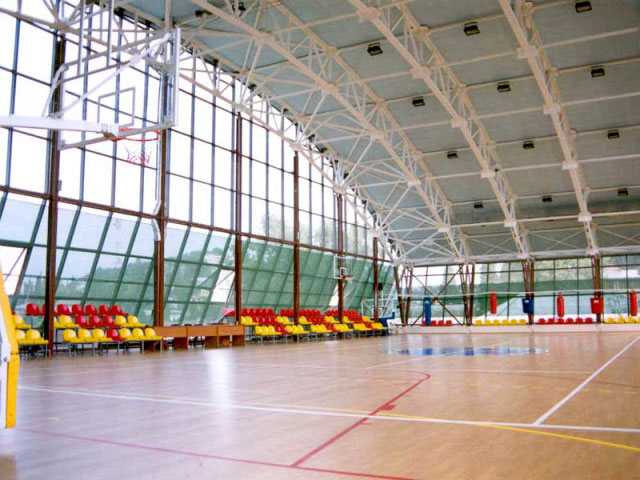

Обогрев спортивных залов тепловентиляторами - рис.1


При выборе систем отопления для спортивных сооружений необходимо отталкиваться от основных понятий систем отопления: энергетической эффективности, максимальной эффективности и сезонной эффективности. Современное отопительное оборудование должно обладать высоким уровнем теплообмена, низким энергопотреблением и эксплуатационными затратами, обеспечивать равномерный прогрев воздуха во всем помещении, автоматически поддерживать заданный уровень температуры в независимости от температуры окружающей среды в холодное время года, иметь режим экономии (подержание минимально допустимой температуры в нерабочее время).

Именно поэтому использование новых альтернативных устройств отопления: тепловентиляторов или инфракрасных обогревателей является более обоснованным, так как позволяет быстро создавать комфортный уровень температуры в таких больших помещениях при минимальных расходах тепловой и электрической энергии. Наиболее часто в современных спортзалах используются тепловентиляторы с водяным теплоносителем, подвод горячей воды к которым осуществляется с городской централизованной системы теплоснабжения или с контура водяного отопления автономного водогрейного котла, работающего на отработанных маслах, газу или дизельном топливе. Высокая производительность водяных тепловентиляторов позволяет за короткое время достичь требуемого в спортзале температурного уровня и исключить появление стоячих зон с горячим или холодным воздухом.

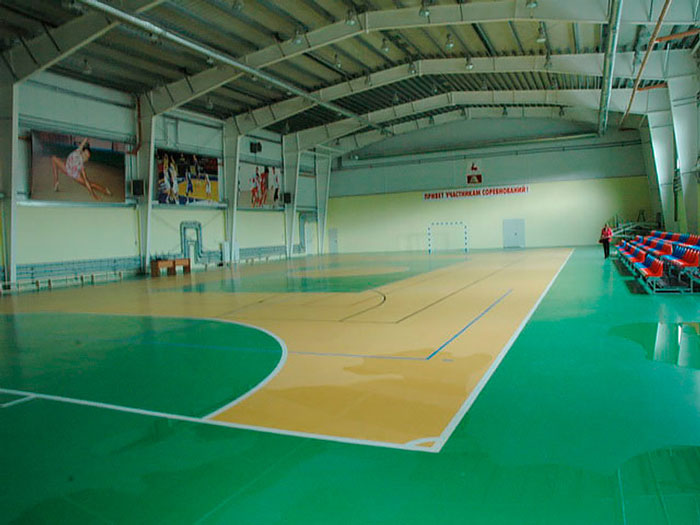

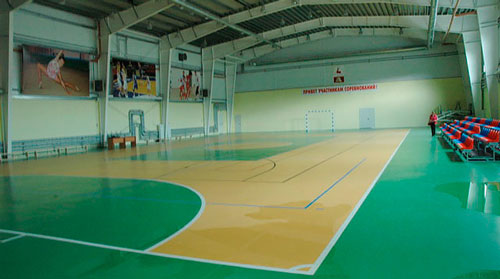

Обогрев спортивных залов тепловентиляторами - рис.2

Отопление и обогрев раздевалок

Отопление раздевалок осложнено тем, что они располагаются около душевых (в спортзалах) или около моечных отделений (в саунах и банях). Влажный воздух постоянно проникает в раздевалку и конденсируется на стенах и потолке, сами вещи при этом становятся сырыми. К тому же, из-за повышенной влажности посетители раздевалки испытывают дискомфорт, ведь их кожа не может просохнуть. Да и конденсат в виде холодных капель, падающих на голую кожу, доставляет очень неприятные ощущения.

Отсутствие рядом душевых тоже ненамного облегчает положение. Ученики, возвращающиеся со школы после физкультуры, обычно бывают вспотевшими и разгоряченными. К повышенной влажности еще и добавляются неприятные запахи. При интенсивной вентиляции в зимнее время года нагретый воздух «выдувается», что приводит к резкому охлаждению помещения. Применение дополнительного отопительного оборудования с высокой температурой термоэлемента чревато пожарами и ожогами.

Оптимальным решением данных проблем является использование инфракрасной пленки.

Теплый пленочный пол не только создает комфортные условия для переобувания и переодевания, но и высушивает сам себя от неизбежных брызг и капель. При небольшой площади раздевалки дополнительные секции ИК пленки можно установить внутри шкафчиков и на стенах. И даже при интенсивном проветривании в раздевалке будет всегда уютно и тепло, а вещи останутся прогретыми и сухими.

В связи с тем, что раздевалки используются обычно периодически (в переменах между уроками физкультуры, при смене групп, арендующих спортзал), постоянный обогрев помещения не требуется, только на короткое время. Поэтому, благодаря быстрому разогреву нагревательной пленки и возможности программируемой терморегуляции, затраты на электроэнергию минимизируются.

Отопительная система с использованием инфракрасной пленки обеспечивает:

  • подогреваемые термопленкой электрические теплые полы создают комфортную обстановку для проведения занятий по борьбе и йоге;
  • отсутствие конвективных воздушных потоков исключает наличие пыли и сквозняков;
  • интенсивная вентиляция не приводит к снижению температуры, т.к. теплоносителем в случае использования теплого пленочного пола является нагретый пол, само инфракрасное излучение и окружающие предметы, а не воздух;
  • различный подогрев отдельных участков спортзала обеспечивает комфортные условия для занятий в разных группах;
  • независимость от централизованного отопления обеспечивает поддержание необходимой температуры в осенне-весенний период;
  • способность быстрого обогрева позволяет прогревать спортзал только к началу занятий, в «нерабочее» время электроэнергия не расходуется;
  • нормальная влажность защитит дыхательные пути посетителей от пересушенного воздуха.

Пособие к СНиП 2.08.02-89

Отопление и вентиляция

5.1. Расчетная температура и кратность обмена воздуха в спортивных сооружениях принимаются согласно табл. 14.

Обеспечение указанных параметров внутреннего воздуха в спортивных залах с местами для более 800 зрителей и крытых катках с местами для зрителей во всех климатических районах, а также в спортивных залах с местами для 800 и менее зрителей в IV климатическом районе рекомендуется путем устройства систем кондиционирования воздуха. Выбор системы определяется технико-экономическим расчетом.

Таблица 14



Помещение

Расчетная температура воздуха, оС

Кратность обмена воздуха в 1 ч





приток

вытяжка

1

2

3

4

1. Спортивные залы с местами св. 800 зрителей, крытые катки с местами для зрителей

18* в холодный период года при относительной влажности 30-45% и расчетной температуре наружного воздуха по параметрам Б

Не выше 26 (на катках - не выше 25) в теплый период года при относительной влажности не более 60% (на катках - не более 55%) и расчетной температуре наружного воздуха по параметрам Б



По расчету,
но не менее 80 м3/ч наружного воздуха на одного занимающегося
и не менее 20 м3/ч на одного зрителя

2. Спортивные залы с местами для 800 и менее зрителей

18* в холодный период года.

Не более чем на 3оС выше расчетной температуры
наружного воздуха по параметрам А в теплый период года (для IV климатического района - по п. 1 настоящей таблицы)



3. Спортивные залы без мест для зрителей (кроме залов для художественной гимнастики)

15*

По расчету,
но не менее 80 м3/ч наружного воздуха на одного занимающегося

4. Крытые катки без мест для зрителей

14*

То же

5. Залы для художественной гимнастики и хореографические классы

18*

«

6. Помещения для индивидуальной силовой и акробатической подготовки, для индивидуальной разминки перед соревнованиями в демонстрационных залах для легкой атлетики, мастерские

16*

2

3 (в мастерской местные отсосы по заданию на проектирова­ние)

7. Гардеробная верхней одежды для занимающихся и зрителей

16

-

2

8. Раздевальни (в том числе при массажных и банях сухого жара)

25

По балансу с учетом душевых

2 (из душевых)

9. Душевые

25

5

10

10. Массажные

22

4

5

11. Камера бани сухого жара

110**

-

5 (периодического действия при отсутствии людей)

12. Учебные классы, методические кабинеты, помещения для отдыха занимающихся, комнаты инструкторского и тренерского состава, для
судей, прессы, административного и инженерно-техническо­го состава

18

3

2

13. Санитарные узлы:







общего пользования, для зрителей

16

-

100 м3/ч на 1 унитаз или писсуар

для занимающихся (при раздевальнях)

20

-

50 м3/ч на 1 унитаз или писсуар

индивидуального пользования

16

-

25 м3/ч на 1 унитаз или писсуар

14. Умывальные при санитарных узлах общего пользования

16

-

За счет санитар­ных узлов

15. Инвентарные при залах

15

-

1

16. Помещение для стоянки машин по уходу за льдом

10

По балансу из зритель­ного зала

10 (1/3 из верхней и 2/3 из нижней зоны)

17. Бытовые помещения для рабочих, охраны общественного порядка

18

2

3

18. Помещение пожарного поста

18

-

2

19. Помещения (кладовые) для хранения спортивного оборудования и инвентаря, хозяйственных принадлежностей

16

-

2

20. Помещение для холодильных машин

16

4

5

21. Помещение для сушки спортивной одежды

22

2

3

* В нерабочее время в этих помещениях следует предусматривать снижение температуры воздуха в пределах до 5 оС с учетом восстановления нормируемой температуры воздуха к началу рабочего времени. Выбор системы отопления в этих помещениях (воздушное, водяное и др.) определяется технико-экономическим обоснованием.

** Обеспечивается от самостоятельного источника энергии технологическим оборудованием заводского изготовления и отключающим устройством при повышении температуры в камере св. 110 оС.

П р и м е ч а н и я: 1. В помещениях, не указанных в таблице, температуру воздуха и кратность воздухообмена принимают по требованиям соответствующих норм.

2. Расчетное число зрителей в зале (катке) при проектировании систем вентиляции принимается исходя из 100% заполнения зрительских мест.

3. Расчетная температура воздуха приведена в таблице (кроме пп. 1 и 2) для рабочего времени в холодный период года; в теплый период года температура воздуха в помещениях принимается в соответствии с требованиями СНиП 2.04.05-86.

4. В период, когда спортивные залы или крытые катки с местами для зрителей (см. пп. 1 и 2) используются для учебно-тренировочных занятий (без присутствия зрителей), расчетная температура воздуха в них (в холодный период года) принимается, как для спортивных залов и крытых катков без мест для зрителей (см. пп. 3 и 4).

5. В спортивных залах и крытых катках с местами для зрителей (пп. 1 и 2) температура воздуха, приведенная в настоящей таблице для холодного периода года, может быть выдержана только в зоне размещения мест для зрителей, а в зоне нахождения занимающихся (соревнующихся) температура может приниматься такой, какая предусмотрена в пп. 3 и 4 для спортивных залов и крытых катков без мест для зрителей соответственно.

5.2. Подвижность воздуха в зонах нахождения занимающихся принимается, не более:

0,3 м/с — в спортивных залах для борьбы, настольного тенниса и в крытых катках;

0,5 м/с — в остальных спортивных залах.

Указанную подвижность воздуха в зонах нахождения занимающихся в зальных помещениях рекомендуется обеспечивать, применяя, как правило, сосредоточенную подачу приточного воздуха.

5.3. Относительную влажность воздуха в спортивных залах рекомендуется принимать в пределах 30—60%, имея в виду, что нижние пределы принимаются для холодного периода года при температурах, указанных в табл. 13.

При применении клеедеревянных конструкций в зоне их расположения круглосуточно и круглогодично обеспечивается относительная влажность не менее 45% и температура не выше +35 °С.

5.4. Расчет воздухообмена в универсальных залах крытых катков с искусственным льдом с местами для зрителей производится для следующих эксплуатационных режимов при функционировании:

  • льда и мест для зрителей;
  • мест для зрителей без использования льда;
  • льда без использования мест для зрителей.

В спортивных залах (без искусственного льда) с местами для зрителей расчет воздухообмена рекомендуется производить для двух режимов — со зрителями и без них.

5.5. Нагревательные приборы и трубопроводы в спортивных залах не должны, как правило, выступать из плоскости стен на высоту до 2 м от пола. Кроме того, во всех помещениях для пребывания людей с обнаженным телом размещение нагревательных приборов и трубопроводов отопления должно исключать возможность получения ожогов. В помещениях с влажным и мокрым режимами ниши в наружных стенах для размещения нагревательных приборов не устраиваются. В случаях когда элементы вентиляционных систем (воздуховоды, решетки, а также нагревательные приборы и трубопроводы) выступают из плоскости стен или вынужденно устанавливаются на высоте до 2 м от пола, они закрываются щитами или иными средствами, исключающими ожоги и другие возможные травмы занимающихся;, при этом конструкция защитных устройств выполняется так, чтобы не снижать функциональные качества отопительно-вентиляционных систем.

5.6. Самостоятельные системы приточной и вытяжной вентиляции предусматриваются для:

спортивных залов и залов крытых катков;

душевых, раздевален для занимающихся и массажных;

служебных помещений для административного и инженерно-технического персонала, инструкторско-тренерского состава, бытовых помещений для рабочих;

технических помещений (бойлерных и др.).

Удаление воздуха из спортивных залов и зальных помещений крытых катков, как правило, предусматривается вытяжными системами с естественным побуждением.

Спортивные залы без мест для зрителей, имеющие объем, при котором на каждого единовременно занимающегося приходится не менее 80 м2 объема зала, допускается проектировать с естественной приточно-вытяжной вентиляцией с обеспечением однократного воздухообмена в 1 ч.

Компенсация вытяжки из помещений душевых осуществляется за счет дополнительного притока воздуха из помещений раздевален, куда предусматривается организованная подача воздуха в пятикратном объеме душевых но не менее двухкратного объема раздевален. Удаление воздуха из раздевален предусматривается в двухкратном объеме через помещения душевых. В случаях когда количество воздуха, удаляемого из душевых (с учетом помещений раздевален), превышает 10-кратный воздухообмен, разница объемов воздуха удаляется непосредственно из помещения раздевален.

В спортивных залах, где предусматриваются естественная приточно-вытяжная вентиляция и снижение температуры в нерабочее время, систему отопления рекомендуется устраивать из двух раздельных групп нагревательных приборов: основной, рассчитанной на постоянное поддержание температуры внутреннего воздуха +5°С, и дополнительной, обеспечивающей доведение внутренней температуры до расчетной.

Удаление воздуха из спортивных залов и зальных помещений крытых катков с искусственным льдом, предусматриваемое вытяжными системами с естественным побуждением, рекомендуется осуществлять, используя обычные вентиляционные шахты, устанавливаемые непосредственно на кровле зала. Вытяжные шахты оборудуются утепленными клапанами с электроподогревом и дистанционным управлением, а также поддонами для сбора и удаления конденсата. К клапанам и поддонам обеспечивается удобный доступ обслуживающего персонала. Размеры внутреннего сечения шахт определяются по расчету с учетом гравитационного и ветрового напора и давления, создаваемого приточной вентиляцией.

Неорганизованную подачу наружного воздуха в спортивные залы при проектировании естественной приточно-вытяжной вентиляции рекомендуется осуществлять, используя в качестве приточных устройств открывающиеся фрамуги в нижней и верхней частях витражей.

В случае если раздевальни для занимающихся (с душевыми при них) объединены с другими помещениями общей системой приточной вентиляции с расчетной температурой приточного воздуха ниже +25 °С, то для них предусматривается зональный подогреватель. Если же температура приточного воздуха в системе равна +25 °С (т.е. расчетной для раздевален), то на воздуховоде в раздевальне зональный подогреватель не предусматривается, а для остальных помещений, требующих более низкой расчетной температуры воздуха в холодный период года, расчетную величину теплопотерь на отопление этих помещений уменьшают на величину перегрева приточного воздуха.

Систему вытяжной вентиляции из санитарных узлов и курительных допускается объединять с системой вытяжной вентиляции из душевых.

5.7. В системах воздушного отопления зальных помещений, совмещенных с вентиляцией и кондиционированием воздуха, допускается применение рециркуляции воздуха. При этом объем подаваемого наружного воздуха не должен быть менее указанного в табл. 14.

В зданиях спортивных сооружений круглогодичного использования применяются системы центрального водяного отопления. Для помещений, в которых предусматривается в нерабочее время понижение внутренней расчетной температуры воздуха, подогрев его до нормируемых параметров рекомендуется осуществлять системами приточной вентиляции, которые в этот период используются как системы воздушного отопления. При соответствующем обосновании, для отопления указанных помещений или их групп могут применяться только системы воздушного отопления.

В зальных помещениях, выполненных в клеедеревянных конструкциях. при необходимости обеспечения требуемой относительной влажности в зоне этих конструкций (не менее 45%) рекомендуется устройство увлажнения воздуха в системах приточной общеобменной вентиляции. В отдельных случаях при отсутствии приточной вентиляции допускается использование местных увлажнителей.

5.8. В спортивных залах с местами для более 800 зрителей и крытых катках с местами для зрителей рекомендуется предусматривать самостоятельные системы воздухораспределения для зоны размещения мест для зрителей и для зоны нахождения занимающихся (соревнующихся).

5.9. Помещения, предназначаемые для оборудования в них приточных систем и установок кондиционирования воздуха, рекомендуется размещать в подвальных или цокольных этажах (на грунте) так, чтобы протяженность трасс воздуховодов была минимальной. В исключительных случаях, когда не представляется возможным разместить эти помещения в нижних этажах, допускается их размещение вне пределов основного здания (в том числе в отдельном или пристроенном объеме) или в его верхних этажах. В первом случае предусматриваются переходы, соединяющие технические помещения с основным объемом здания (с прокладкой в них каналов), во втором — предусматриваются мероприятия по вибро-, звуко- и гидроизоляции, а также устройство эксплуатационных проходов и проемов для демонтажа и замены оборудования. Оптимальный вариант выбирают путем сопоставления технико-экономических показателей.

В помещениях, предназначаемых для оборудования приточных систем, допускается устройство вводов теплоносителя, бойлерных и водяных насосных.

5.10. Холодопроизводительность холодильных станций крытых катков с искусственным льдом принимается по летним нагрузкам с учетом параметров внутреннего воздуха, приведенных в табл. 14

Температура поверхности льда для расчета принимается минус 8 °С при толщине льда 50 мм. Разность температур поверхности льда в любых точках может составлять не более 0,5 °С.
