Монтаж систем отопления

Монтаж отопления
Получить коммерческое предложение

Компания ООО " Инженерные системы" (г. Москва) - профессиональная инжиниринговая компания. Мы реализуем инженерные системы здания или помещения на вашем объекте "под ключ" в любой точке России.

Звоните: 8 (495) 118-36-16 или отправьте быструю заявку.

Сегодня выбор многих наших соотечественников все чаще падает на размеренную и спокойную жизнь за городом. Собственный дом становится той тихой гаванью, куда хочется вернуться после трудного дня в шумном и загазованном мегаполисе. Насколько теплой (во всех смыслах) будет встреча с жилищем, во многом зависит от качества работы отопительного оборудования. Ведь правильный монтаж системы отопления — залог не только уюта и комфорта, но и безопасности дома и всех жильцов.

Требования к монтажу систем отопления

Будет ли организована система отопления частного дома с нуля или модернизирована старая, первое, с чего стоит начать, — это ознакомиться с нормативной документацией, регламентирующей введение в строй оборудования и его дальнейшую эксплуатацию. Знакомство с этим, пусть и не очень увлекательным, документом займет не больше получаса, зато обезопасит вас на долгие годы.

Это важно

С 2004 года на территории Российской Федерации действуют СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», которые распространяются на системы теплоснабжения, отопления, вентиляции и кондиционирования воздуха в помещениях зданий и сооружений. В них указаны нормы санитарной, экологической, пожарной безопасности при пользовании данными системами, а также требования к их надежности и энергосбережению.

Есть базовые требования, на которые нужно обратить пристальное внимание. Самое главное, что следует учитывать при монтаже котлов отопления, труб, радиаторов и другого оборудования, —пожаро- и взрывобезопасность. Поэтому при установке отопительного оборудования стоит убедиться, что оно будет находиться в свободном доступе для периодического контроля и чистки системы, а в случае выхода из строя какого-либо элемента его можно будет легко отремонтировать или заменить. Пренебрежение такими простыми правилами может привести к серьезным последствиям.

Вот несколько правил, которые позволят сделать дом теплым и безопасным:

Этапы монтажа

Первый этап

Этот этап — этап разметки. Сначала в руки берется схема. На ней можно видеть, как трубы проходят через стены. Поэтому первым делом необходимо своими руками отметить на стенах места прокладки труб. Что касается радиаторов, то места их крепления должны быть обозначены заранее, как уже отмечалось.

Кроме отметок в стенах, необходимо сделать отметки для элементов крепления труб. Как правило, нижняя магистраль проходит выше уровня пола на пару сантиметров, то есть сразу над плинтусом. При разметке необходимо учитывать, что шаг крепления для пластиковых труб должен составлять не больше 50 см.

Дальше следует обозначить место, куда будет выводиться сливная труба, если система не будет полностью замкнутой. Так же необходимо обозначить места установки нагревательного котла и других элементов.

Второй этап

На этом этапе начинается непосредственный монтаж системы отопления.

Сперва необходимо сделать отверстия для труб и радиаторов, точнее для элементов крепления радиаторов. Если речь идет о стенах из бетона, то понадобится перфоратор со специальными сверлами. Для деревянных стен достаточно будет обычной дрели.

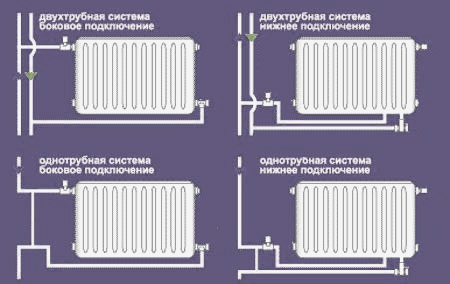

Варианты подключения труб к радиаторам

Надо сказать, что деревянные стены сверлятся только для пропуска через них труб. Клипсы же будут крепиться к ним саморезами.

Совет! В момент протаскивания труб через стены, их концы необходимо чем-нибудь заткнуть, чтобы пыль и грязь не попадали внутрь.

Часто получается так, что длина труб просто не позволяет протянуть их через отверстия. В таком случае элементы разрезаются, однако заранее необходимо подумать, в каком месте сделать это лучше всего.

Третий этап

Итак, на третьем этапе необходимо отметить своими руками те места, где будут устанавливаться крепежные приспособления для радиаторов. Поскольку места установки этих радиаторов уже были обозначены, то теперь останется только обозначить там места крепления кронштейнов.

Здесь нужно сказать, что обычный чугунный радиатор крепится на парные кронштейны, то есть один снизу и один сверху. Таких пар может быть и две, и три, и больше, что зависит от количества секций.

Для ускорения такой работы необходимо сделать заготовку. Она может быть представлена дощечкой, на которой показаны уровни установки верхнего кронштейна и нижнего.

Все секционные батареи крепить необходимо так, чтобы кронштейны располагались минимум между первой и второй секцией с каждой стороны. В том случае, когда количество таких секций превышает десять, посередине устанавливают дополнительную пару крепежных приспособлений для радиаторов.

Потери тепла при различном подключении

Четвертый этап

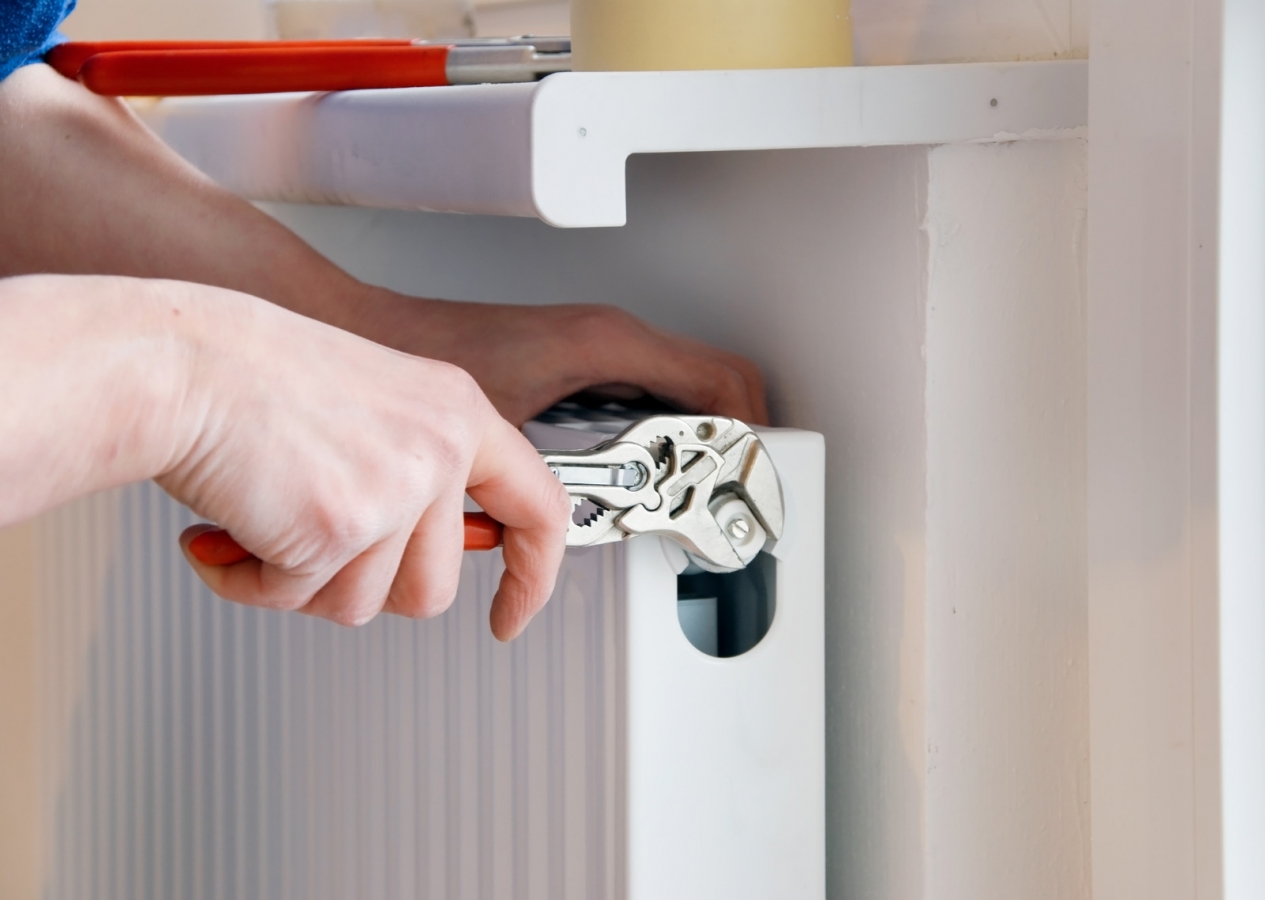

Этот этап посвящен подготовке радиаторов, после чего будет осуществлена их установка.

В том случае, когда отопительные элементы сделаны из алюминия, необходимо вывернуть футерки. Дальше пакля вместе с герметиком наворачивается на резьбовое соединение, и все это вворачивается обратно в батарею.

К муфтам крепятся вентили. Сделать это нужно при помощи накидных гаек своими руками.

Все, дальше радиаторы ставятся и соединяются трубами. Устанавливается котел и остальные элементы.

Непосредственная установка

Итак, для обычного одноэтажного здания отлично подойдет горизонтальная разводка магистралей.

Основными элементами такой схемы будут являться:

Последовательное и параллельное подключение

Первым делом своими руками устанавливается котел. К каждому отдельному такому элементу есть подробная инструкция по установке со всеми ограничениями, особенно, если речь идет про газовые котлы. В нормативной документации к ним можно найти и необходимые минимальные расстояния от выключателей, от края стен и так далее.

Дальше от котла начинается разводка обратного трубопровода. Обратная магистраль в обязательном порядке должна быть расположена ниже подающей. При разводке необходимо не забыть про установку тройников на каждый отдельный радиатор, речь о которых шла немного выше.

После этого ставится циркуляционный насос. Он монтируется в обратную магистраль. Тут же нужно поставить тройник, к которому необходимо подключить манометр, если он предусмотрен.

После того, как обратная магистраль с насосом установлена, приступаем к монтажу своими руками батарей. Они навешиваются на заранее закрепленные кронштейны, которые в свою очередь устанавливаются на заранее размеченные места.

Радиаторы устанавливаются по следующим правилам:

Расстояние от радиатора до других элементов

После установки радиаторов подключаются трубы «обратки». Дальше устанавливается и закрепляется подающий трубопровод.

По завершению всех этих работ, происходит промывка системы. Для этого весь контур размыкается, то есть между собой размыкаются подающая и обратная магистрали. По подающей пускается вода и сразу же сливается на обратном конце всей системы. Так происходит до тех пор, пока на выходе не появится чистая вода.

На этом монтаж отопления можно считать завершенным и готовым к нормальной эксплуатации.

Однотрубное подключение

Монтаж отопления при помощи однотрубного метода является наименее затратным, в то же время разводка в две трубы будет наиболее эффективной, особенно если комнаты в доме имеют большую площадь. Преимущества такой схемы заключаются в следующем:

  1. Простота монтажа и ремонта;
  2. Экономичность;
  3. Возможность прокладки магистрали на уровне пола;
  4. Использование системы в одноэтажном и двухэтажном доме;
  5. Возможность принудительной или естественной циркуляции.

При однотрубной системе вода передвигается от одного радиатора к другому по трубе, а по достижении последнего радиатора сильно остывает. Регулировке такая система не поддается.

Подключение радиаторов

Двухтрубное подключение

При двухтрубной разводке радиаторы подключаются сразу к двум трубам, по одной из которых движется горячий теплоноситель, а по другой отводится уже остывший. Теплопотеря при такой схеме будет минимальной, но полностью избежать ее не удастся.

Преимуществом такого метода можно считать возможность регулирования уровня теплоотдачи каждой отдельной батареи.
Двухтрубная отопительная система, в свою очередь, может быть выполнена тремя способами.

Система двухтрубная

Вертикальная система с нижней разводкой устанавливается следующим образом.

Магистральный трубопровод от нагревательного котла пускается по полу или по подвалу дома. От магистральной трубы теплоноситель попадает в батареи по специальным стоякам, которые монтируются вертикально. Остывший теплоноситель от батареи обратно в котел отходит по трубе обратного тока.

Такая нижняя разводка труб требует постоянного стравливания воздуха из отопительной системы. Это делается с помощью монтажа воздушной трубы, а также установкой расширительного бака и кранов Маевского на всех радиаторах.

Вертикальная система с верхней разводкой подразумевает подачу теплоносителя от котла на чердак или под самый потолок по магистральному трубопроводу. Затем вода опускается вниз к радиаторам по нескольким трубам, проходит через все батареи и возвращается обратно в котел. Данная схема действеннее нижнего варианта разводки, так как позволяет создать более высокое давление в стояках и радиаторах.

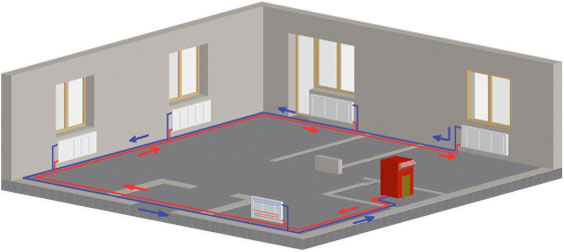

Устройство горизонтальной двухтрубной системы является наиболее распространенным вариантом.

Коллекторная система

Существует еще третий способ разводки труб — коллекторный. В этом случае к каждому радиатору подводятся две трубы с горячей и холодной водой. Такой способ позволяет регулировать температуру на любом участке трубопровода. Но для монтажа этой системы понадобится установка коллекторного шкафа.

Из котельной теплоноситель идет по главной магистрали к коллекторам, расположенным поэтажно. Коллекторы имеют выходы и входы, равные количеству отопительных элементов — батарей, находящихся на том же этаже. Радиаторы подключены к коллектору двумя трубами — для подачи и обратки.

Преимуществом такого варианта является эстетичность — трубы можно скрыть в стене. Сама отопительная система отличается повышенной надежностью.
