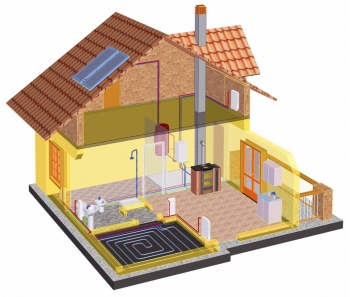

Отопление частного загородного дома

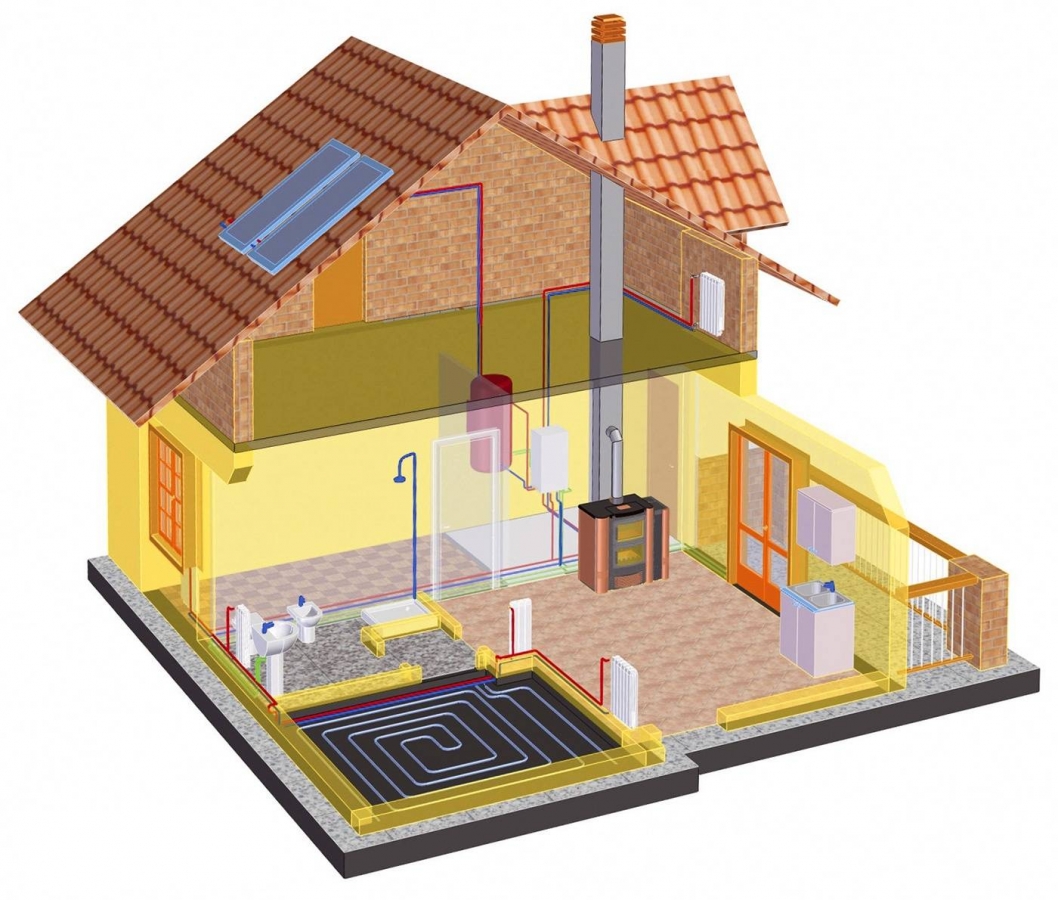

Отопление частного дома
Получить коммерческое предложение

Компания ООО " Инженерные системы" (г. Москва) - профессиональная инжиниринговая компания. Мы реализуем инженерные системы здания или помещения на вашем объекте "под ключ" в любой точке России.

Звоните: 8 (495) 118-36-16 или отправьте быструю заявку.

Что нужно для сборки – 3 главные детали

Любая система отопления состоит из трех базовых компонентов:

  • источника тепла – в этой роли может выступать котел, печь, камин;
  • теплопередающей магистрали – обычно в этом качестве выступает трубопровод, по которому циркулирует теплоноситель;
  • нагревательного элемента – в традиционных системах это классический радиатор, преобразующий энергию теплоносителя в тепловое излучение.

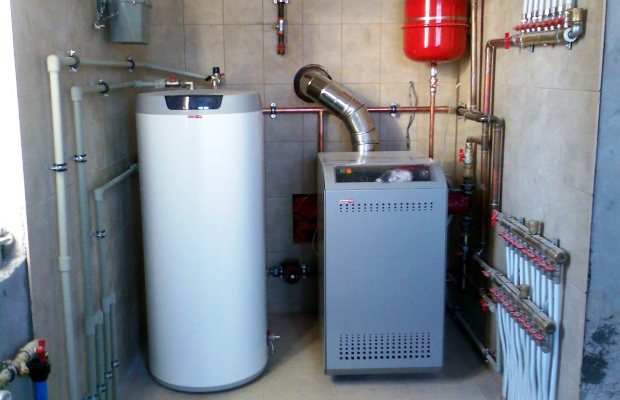

Компоновка котельной в частном доме

Разумеется, существуют схемы, исключающие первый и второй элементы этой цепочки. Например, общеизвестное печное отопление, когда источник является и нагревательным элементом, а теплопередающая магистраль отсутствует в принципе. Или конвекционный обогрев, когда из цепочки исключают радиатор, поскольку источник греет до нужной температуры сам воздух в доме. Однако печная схема считалась устаревшей еще в начале ХХ века, а конвекционный вариант очень сложно реализовать своими руками без специальных знаний и специфических умений. Поэтому большинство бытовых систем строится на базе водогрейного котла и водяного контура (трубопровода-разводки).

В итоге для строительства системы нам потребуется один котел, несколько радиаторов (обычно их количество равно числу окон) и арматура для трубопровода с сопутствующими фитингами. Причем, чтобы собрать отопление частного дома, вам придется своими руками соединить все эти компоненты в рамках одной системы. Но перед этим было бы неплохо разобраться с параметрами каждого элемента – от котла до труб и радиаторов, чтобы знать, что покупать для дома.

Какой котел выбрать и как подсчитать его мощность

Водяное отопление черпает энергию у особого котла, камеру сгорания которого окружает заполненная жидким теплоносителем рубашка. При этом в топке могут гореть любые продукты – от газа до торфа. Поэтому перед сборкой системы очень важно выбрать не только мощность, но и тип источника тепла. И выбирать придется между тремя вариантами:

  • Газовым котлом – он перерабатывает на тепло магистральное или баллонное топливо.
  • Твердотопливным нагревателем – он питается углем, дровами или топливными гранулами (пеллетами, брикетами).
  • Электрическим источником – он преобразует в тепло электроэнергию.

Наилучшим вариантом из всех вышеперечисленных является газовый теплогенератор, работающий на магистральном топливе. Он дешев в эксплуатации и работает в непрерывном режиме, поскольку подача топлива осуществляется автоматически и в сколь угодно больших объемах. Причем у такого оборудования фактически нет недостатков, кроме высокой пожарной опасности, которая присуща всем котлам.

Неплохим вариантом теплового генератора, отапливающего частный дом без газопровода, является твердотопливный котел. Особенно модели, рассчитанные под длительное горение. Топливо для таких котлов можно найти, где угодно, а особая конструкция позволяет сократить периодичность загрузки с двух раз в сутки до одного заполнения топки в 2-3 дня. Впрочем, от периодической чистки не избавлены даже такие котлы, поэтому данный момент является основным минусом подобного нагревателя.

Выбираем отопительный котел, исходя из объемов помещения

Выбираем отопительный котел, исходя из объемов помещения

Наихудшим вариантом выбора из всех возможных является электрический котел. Недостатки такого предложения очевидны – трансформация электричества в энергию теплоносителя стоит слишком дорого. Кроме того, электрический котел нуждается в частой замене нагревателя и обустройстве усиленной линии электропроводки, а равно и заземления. Единственный плюс такого варианта – это полное отсутствие продуктов горения. Для электрокотла не нужен дымоход. Поэтому большинство домохозяйств выбирают либо газовый, либо твердотопливный вариант. Однако, помимо типа топлива, домовладельцу необходимо обратить внимание еще и на параметры самого теплового генератора, а точнее – на его мощность, которая должна компенсировать тепловые потери жилища в зимний период.

Выбор котла по мощности начинается с подсчетов метража отапливаемых помещений. Причем на каждый квадратный метр должно приходиться не менее 100 ватт тепловой мощности. То есть для помещения на 70 квадратов нужен котел на 7000 ватт или 7 кВт. Кроме того, было бы неплохо заложить в мощность котла 15-процентный запас, который пригодится во время сильных холодов. В итоге для дома на 70 м2 нужен котел на 8,05 кВт (7кВт 15 %).

Более точные расчеты мощности нагревателя оперируют не квадратами площади, а объемом дома. В этом случае принято считать, что энергетические затраты на обогрев одного кубического метра равны 41 ватту. И дом площадью 70 м2 с 3-метровой высотой потолков должно отапливать теплогенерирующее устройство мощностью 8610 ватт (70×3×41). А с учетом 15-процентного запаса мощности на сильные холода максимальная теплогенерирующая способность такого котла должна равняться 9901 ватту или, с учетом округления, 10 кВт.

Одним из этапов постройки частного дома является проектирование и создание отопительной системы. Это сложный этап, так как нужно не просто спроектировать отопление, но и сэкономить на материалах. Немаловажным фактором является и то, что созданное отопление должно отличаться эффективностью и экономичностью. Создаем отопление частного дома своими руками – схемы разводки (самые основные) вы сможете найти в нашем обзоре.

Существует очень много схем разводки труб отопления по частным домовладениям. Некоторые из них являются комбинированными, что позволяет повысить эффективность системы и добиться более равномерного прогрева всего дома. В нашем обзоре мы рассмотрим только самые основные схемы:

Давайте рассмотрим особенности представленных схем, а также обсудим их достоинства, недостатки и особенности монтажа.

Расширительный бак и циркуляционный насос

Расширительный бак необходим для компенсации увеличения объема теплоносителя при нагревании. Так для воды, при нагреве до температуры 80 градусов ее объем увеличивается примерно на 5 %. Поэтому необходимо устанавливать расширительный бачек, при чем для открытой и закрытой системы применяются различные конструкции.

Бачек для открытой системы представляет собой емкость, объем которой полностью используется для заполнения теплоносителем при его расширении. Поэтому его объем должен составлять примерно 7% от общего объема теплоносителя.

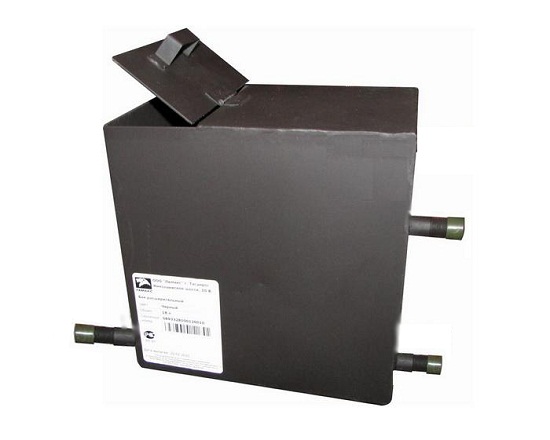

Расширительный бак открытого типа.

Система отопления частного дома с насосом подразумевает применение герметичного бачка. Такие емкости конструктивно разделены на 2 части эластичной мембраной, с одной стороны которой находится воздух под давлением обычно 1,5 атмосферы, а с другой теплоноситель. В этом случае бак необходим объемом 10 – 12% от общего объема.

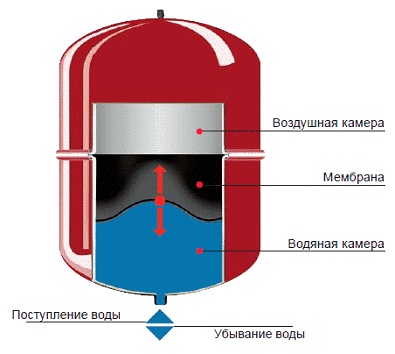

Расширительный бак закрытого типа.

Выбор циркуляционного насоса осуществляют на основе расчетных значений расхода и напора. Расход – объем жидкости за единицу времени который должен прокачать насос. Напор – это гидравлическое сопротивление, которое должен преодолеть насос.

Формула для расчета расхода:

Q=0,86 x P / dT,

где Q – расчетный напор, P – тепловая мощность (мощность котла), dT – перепад температур между подачей и обраткой (обычно 20 градусов).

Формула для расчета напора:

H=N x K,

где H – величина напора, N – количество этажей с учетом подвала, K – коэффициент усредненных гидравлических потерь, принимается 0,7 – 1,1 для двухтрубных систем, 1.16 – 1,85 для лучевых схем.

Приведенные формулы это расчет системы отопления для частного дома приближенного характера, для точных вычислений характеристик необходимо использовать специальные методики, которые позволяют учесть все возможные факторы и точно определить режимы работы.

Схемы отопления частного дома

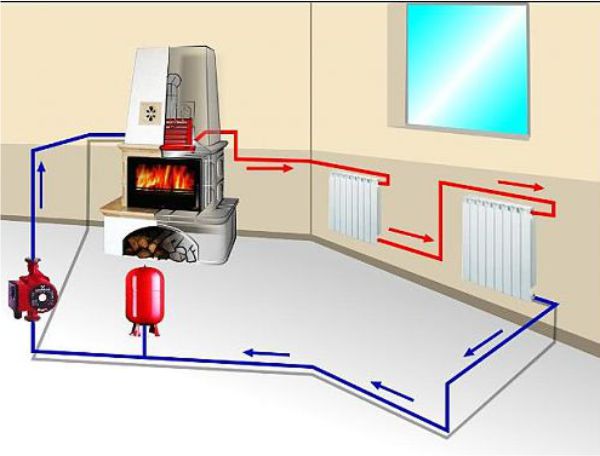

Схемы отопления частного дома своими руками

Одним из этапов постройки частного дома является проектирование и создание отопительной системы. Это сложный этап, так как нужно не просто спроектировать отопление, но и сэкономить на материалах. Немаловажным фактором является и то, что созданное отопление должно отличаться эффективностью и экономичностью. Создаем отопление частного дома своими руками – схемы разводки (самые основные) вы сможете найти в нашем обзоре.

Существует очень много схем разводки труб отопления по частным домовладениям. Некоторые из них являются комбинированными, что позволяет повысить эффективность системы и добиться более равномерного прогрева всего дома. В нашем обзоре мы рассмотрим только самые основные схемы:

  • однотрубная горизонтальная схема;
  • однотрубная вертикальная схема;
  • схема «Ленинградка»;
  • двухтрубная система с нижней разводкой;
  • двухтрубная система с верхней разводкой;
  • лучевая система с коллекторами;
  • схемы с принудительной и естественной циркуляцией.

Давайте рассмотрим особенности представленных схем, а также обсудим их достоинства, недостатки и особенности монтажа.

Однотрубные системы

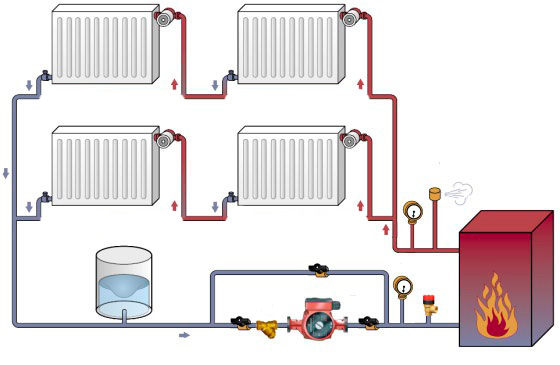

Однотрубная система отопления

Создавая отопление частного дома своими руками, проще всего обустроить однотрубную систему отопления. Она обладает множеством преимуществ, например, экономичностью использования материалов. Здесь мы можем неплохо сэкономить на трубах и добиться доставки тепла в каждое помещение. Однотрубная система отопления предусматривает последовательную доставку теплоносителя в каждую батарею. То есть теплоноситель покидает котел, заходит в одну батарею, потом в другую, потом в третью, и так далее.

Что происходит в последней батарее? Достигнув конца отопительной системы, теплоноситель разворачивается и отправляется обратно в котел по цельной трубе. В чем заключаются основные преимущества подобной схемы?

  • Легкость в монтаже – нужно последовательно провести теплоноситель по батареям и вернуть его обратно.
  • Минимальный расход материалов – это самая простая и дешевая схема.
  • Низкое расположение труб отопления – их можно смонтировать по уровню пола или вовсе опустить под полы (это можно увеличить гидравлическое сопротивление и потребовать применения циркуляционного насоса).

Присутствуют и некоторые недостатки, с которыми приходится мириться:

  • ограниченная длина горизонтального участка – не более 30 метров;
  • чем дальше от котла, тем холоднее радиаторы.

Впрочем, есть некоторые технические ухищрения, которые позволяют нивелировать эти недостатки. Например, с длиной горизонтальных участков можно справиться установкой циркуляционного насоса. Он же поможет сделать последние радиаторы более теплыми. Компенсировать падение температуры помогут и перемычки-байпасы на каждом из радиаторов. Давайте теперь обсудим отдельные разновидности однотрубных систем.

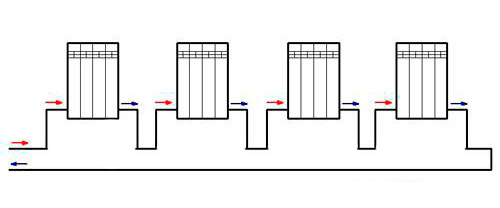

Однотрубная горизонтальная

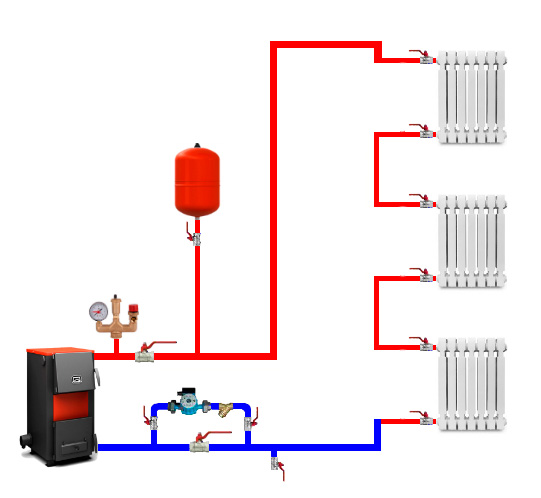

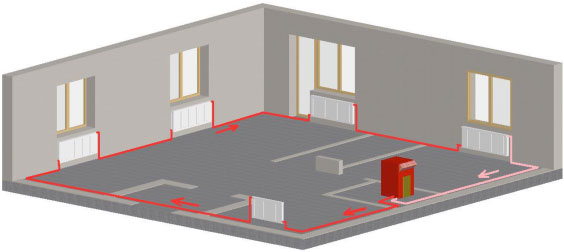

Однотрубная горизонтальная схема отопления

При создании системы отопления частного дома своими руками схема с однотрубной разводкой может оказаться самой выгодной и дешевой. Она одинаково хорошо подходит как для одноэтажных домов, так и для двухэтажных. В случае с одноэтажным домом она выглядит очень просто – радиаторы соединяются последовательно – с целью обеспечения последовательного протекания теплоносителя. После последнего радиатора теплоноситель отправляется по цельной обратной трубе в котел.

Достоинства и недостатки схемы

Для начала мы рассмотрим основные достоинства схемы:

  • простота реализации;
  • отличный вариант для небольших домов;
  • экономия материалов.

Однотрубная горизонтальная схема отопления

Однотрубная горизонтальная схема отопления - отличный вариант для небольших помещений с минимальным количеством комнат.

Схема действительно очень простая и понятная, поэтому с ее реализацией сможет справиться даже новичок. Она предусматривает последовательное соединение всех устанавливаемых радиаторов. Это идеальная схема разводки отопления для частного дома небольших размеров. Например, если это однокомнатный или двухкомнатный дом, то «городить» более сложную двухтрубную систему не имеет особого смысла.

Глядя на фото такой схемы, мы можем отметить, что обратная труба здесь цельная, она не проходит через радиаторы. Поэтому такая схема более экономичная в плане расхода материалов. Если у вас нет лишних денег, такая разводка станет для вас наиболее оптимальной – она сэкономит деньги и позволит обеспечить дом теплом.

Что касается недостатков, то их мало. Главным недостатком является то, что последняя батарея в доме будет холоднее, чем самая первая. Это связано с последовательным проходом теплоносителя через батареи, где он отдает накопленное тепло в атмосферу. Еще одним недостатком однотрубной горизонтальной схемы является то, что при выходе из строя одной батареи придется отключать сразу всю систему.

Несмотря на определенные недостатки, такая схема обогрева продолжает использоваться во многих частных домах небольшой площади.

Особенности монтажа однотрубной горизонтальной системы

Создавая водяное отопление частного дома своими руками, схема с однотрубной горизонтальной разводкой окажется самой простой для реализации. В процессе монтажа необходимо смонтировать батареи отопления, после чего соединить их отрезками трубы. После подключения самого последнего радиатора необходимо развернуть систему в обратном направлении – желательно, чтобы отводящая труба проходила по противоположной стене.

Однотрубная горизонтальная схема в двухэтажном доме

Однотрубная горизонтальная схема отопления может использоваться и в двухэтажных домах, каждый этаж здесь подключается параллельно.

Чем больше ваше домовладение, тем больше в нем окон и тем больше в нем радиаторов. Соответственно, растут и тепловые потери, в результате чего в последних комнатах становится ощутимо прохладнее. Компенсировать падение температуры можно путем увеличения количества секций на последних радиаторах. Но лучше всего смонтировать систему с байпасами или с принудительной циркуляцией теплоносителя – об этом мы расскажем чуть позже.

Аналогичная схема отопления может быть использована для обогрева двухэтажных домов. Для этого создаются две цепочки радиаторов (на первом и втором этажах), которые подключаются параллельно друг другу. Обратная труба в этой схеме подключения батарей одна, она начинается от последнего радиатора на первом этаже. Туда же подключается обратная труба, спускающаяся со второго этажа.

Однотрубная вертикальная

Как еще можно отапливать однотрубной системой двухэтажные домовладения? Альтернатива действительно есть – это однотрубная вертикальная система отопления, которой пользуются многие люди, подыскивающие подходящую схему парового отопления в частном доме. Никаких сложностей в подобной схеме нет, нужно просто вывести подающую трубу с теплоносителем на второй этаж и подключить располагающиеся там батареи, после чего сделать отводы вниз, на первый этаж.

Достоинства и недостатки однотрубной вертикальной схемы

Как обычно, начнем с положительных черт:

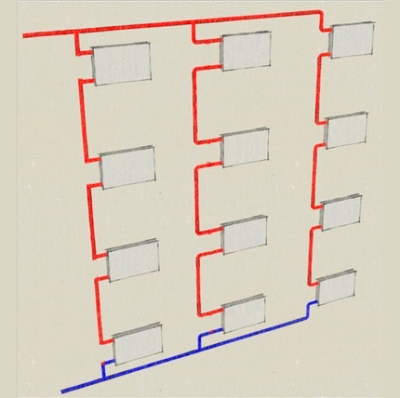

Однотрубная вертикальная система отопления

В однотрубных вертикальных системах отопления теплоноситель проходит от радиатора на верхнем этаже к нижним этажам.

  • более выраженная экономия на материалах;
  • сравнительно одинаковая температура воздуха на первом и втором этажах;
  • простота реализации.

Список недостатков такой же, как и у предыдущей схемы. В него вошли потери тепла на последних радиаторах. А так как теплоноситель у нас подается через верхний этаж, то на первом этаже может быть прохладнее, чем на втором.

Экономия на материалах получается более чем солидной. Наверх у нас отправляется всего одна труба, от которой теплоноситель распределяется по всем радиаторам второго этажа (не последовательно). От каждого верхнего радиатора трубы спускаются к радиаторам на первом этаже, после чего попадают в одну общую обратную трубу. Таким образом, данная схема предполагает минимальное использование материалов.

Особенности монтажа однотрубной вертикальной системы

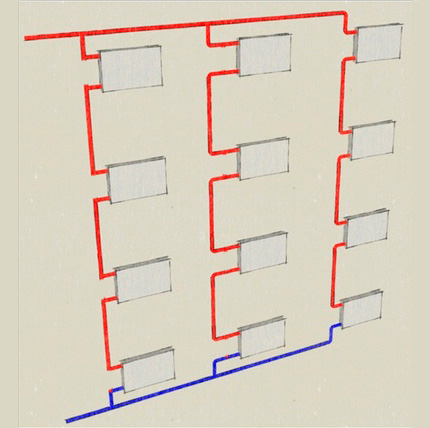

Однотрубная вертикальная система отопления

При монтаже вертикальной однотрубной системы вы получите столько цепочек, сколько радиаторов у вас будет располагаться на каждом этаже.

В предыдущей схеме газового отопления в частном доме трубы последовательно обходили радиаторы на первом и втором этажах. То есть у нас получались две параллельные цепочки, в каждой из которых включалось несколько радиаторов. В текущей схеме у нас тоже есть цепочки, но они вертикальные. Например, если на каждом этаже по четыре радиатора, то у нас получаются четыре цепочки, соединенные параллельно.

Данная схема предполагает одну цельную подающую трубу, проходящую по верхнему этажу. От нее делаются отводы к каждому радиатору. После прохождения верхних радиаторов теплоноситель поступает к нижним радиаторам, лишь после этого – в обратную трубу, проходящую по первому этажу.

Если в первом случае наибольшие тепловые потери наблюдались в дальних радиаторах первого и второго этажей, то в данной схеме будет прохладнее на первом этаже, так как часть тепла будет израсходована на втором этаже.

Однотрубная вертикальная схема отопления частного дома с газовым котлом может быть реализована без принудительной циркуляции теплоносителя. Все дело в том, что температура теплоносителя, поступающего к радиаторам второго этажа, одинаковая. Падение температуры наблюдается лишь на первом этаже. Но если мы дополним радиаторы перемычками-байпасами, то изменение температуры будет минимальным – им можно будет пренебречь.

Таким образом, данная схема, дополненная перемычками-байпасами, станет самой экономичной и недорогой среди любых других схем. Вместо газового котла может быть использован любой другой котел. Схема электрического отопления частного дома ничем не отличается от газового отопления (разве что типом котла).

Отопление частного дома теплыми полами

В качестве нагревательных элементов могут применяться радиаторы или теплые полы, а также их комбинация. Довольно часто делают комбинированное отопление дома, т.е. первый этаж обогревают теплыми полами, а второй батареями.

Отопление теплым полом имеет ряд достоинств:

  • позволяет создать более равномерный прогрев помещения, тем самым климатические условия становятся более комфортными, а система становится более простой;
  • радиаторы должны быть установлены вдоль всех наружных стен, что не всегда предусматривает планировка, в тоже время как теплые полы лишены данного ограничения;
  • простота регулировки.

Однако при всех достоинствах монтаж теплых полов более трудоемкий и дорогостоящий. Основной вклад вносят затраты на материалы и работу.

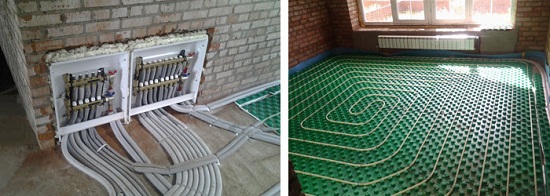

Монтаж труб отопления в частном доме. Теплый пол.

Принципиально эта система не сильно отличается от традиционной. Главное различие заключено в необходимости монтажа специального смесительного и распределительного коллекторов.

Дело в том, что температура воздуха теплого пола обычно не превышает 35 градусов, в то время как котел дает температуру теплоносителя более 50 градусов. Смесительный коллектор предназначен для решения трех задач:

  • задания невысокой температуры теплоносителя благодаря смешению горячего с остывшим;
  • распределение воды по контурам;
  • обеспечение циркуляции.

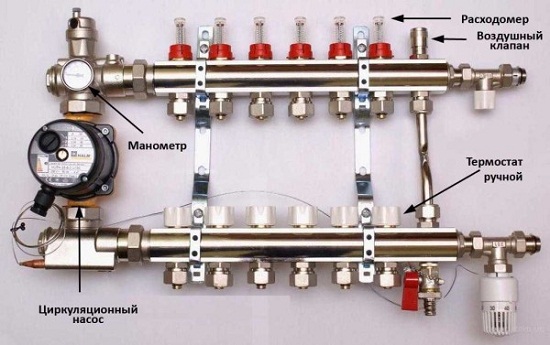

Коллектор теплого водяного пола.

Система теплого пола строится по лучевой схеме. Благодаря чему, она очень проста в настройке и регулировки, что в свою очередь упрощает создания комфортных условий и одновременно позволяет экономить на отоплении.

Рассмотренные варианты создания системы обогрева могут быть применены для дома любой площади и этажности. Важно найти компромисс между требуемыми климатическими факторами, стоимости элементов, сложности обслуживания и затратами на энергоносители. Если правильно соотнести все выше перечисленные параметры, то в доме всегда будет тепло и уютно, а затраты на отопление не сильно обременят семейный бюджет.
