Котельная

Типы котельных
Итак, котельная загородного дома может быть нескольких типов. Эти типы удобно рассматривать по следующим основным признакам:
В зависимости от используемого энергоносителя:
- газовые (природный или сжиженный газ);
- жидко-топливные (дизельное топливо, отработанное масло, мазут);
- твердотопливные (уголь, дрова, торф, кокс);
- комбинированные (как газовое, так и жидкое топливо);
- электрические (электрическая энергия).
В зависимости от размещения котельной относительно дома:
- отдельно стоящие, стационарные (расположенные в отдельно стоящем здании от частного дома);

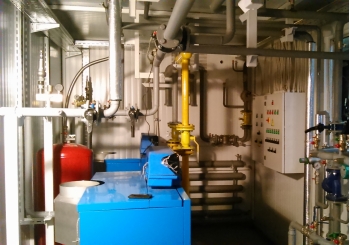

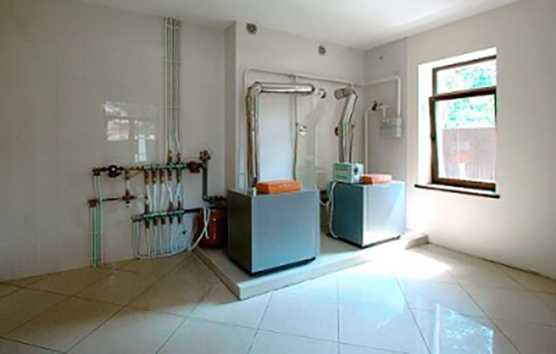

- встроенные (расположенные в отдельном помещении частного дома);
- пристроенные (выполненные в виде пристройки непосредственно к частному дому);

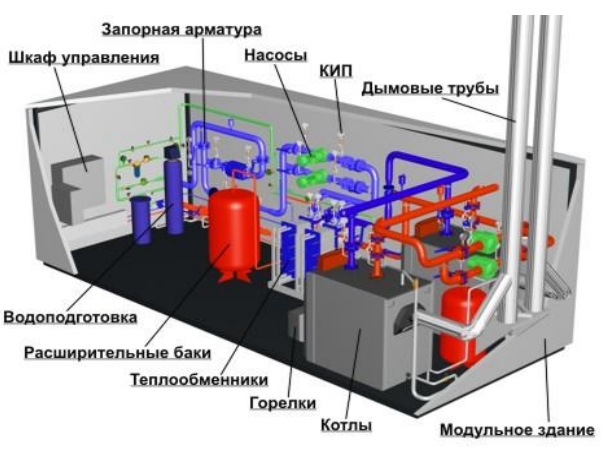

- блочно-модульные (энергоустановка размещена в отдельном мобильном блоке-контейнере);
- крышные (располагаемые на чердачном помещении частного дома).
Классификация котельных установок
Котельные установки в зависимости от характера потребителей разделяются на энергетические, производственно-отопительные и отопительные. По виду получаемого теплоносителя их делят на паровые (для выработки пара) и водогрейные (для выработки горячей воды).
Энергетические котельные установки вырабатывают пар для паровых турбин на тепловых электростанциях. Такие котельные оборудуют, как правило, котлоагрегатами большой и средней мощности, которые вырабатывают пар повышенных параметров.
Производственно-отопительные котельные установки (обычно паровые) вырабатывают пар не только для производственных нужд, но и для целей отопления, вентиляции и горячего водоснабжения.
Отопительные котельные установки (в основном водогрейные, но они могут быть и паровыми) предназначены для обслуживания систем отопления производственных и жилых помещений.
В зависимости от масштаба теплоснабжения отопительные котельные бывают местные (индивидуальные), групповые и районные.
Местные котельные обычно оборудуют водогрейными котлами с нагревом воды до температуры не более 115 °С или паровыми котлами с рабочим давлением до 70 кПа. Такие котельные предназначены для снабжения теплотой одного или нескольких зданий.
Групповые котельные установки обеспечивают теплотой группы зданий, жилые кварталы или небольшие микрорайоны. Их оборудуют как паровыми, так и водогрейными котлами большей теплопроизводительности, чем котлы для местных котельных. Эти котельные обычно размещают в специально сооруженных отдельных зданиях.

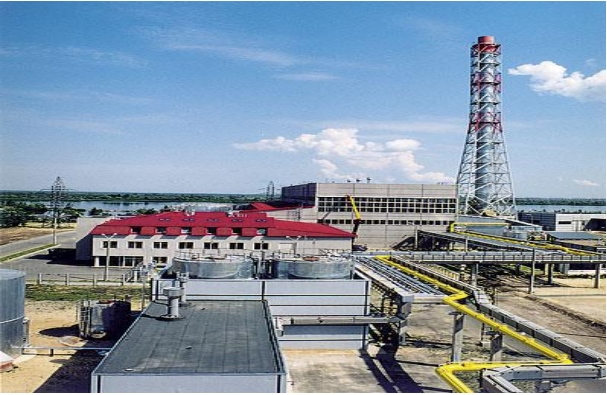

Районные отопительные котельные служат для теплоснабжения крупных жилых массивов: их оборудуют сравнительно мощными водогрейными или паровыми котлами.

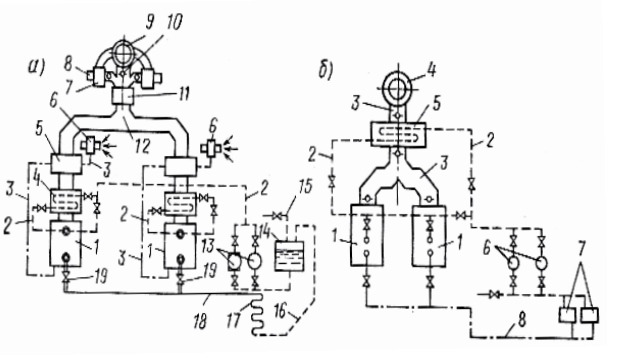

Отдельные элементы принципиальной схемы котельной установки принято условно показать в виде прямоугольников, кружков и т.п. и соединять их между собой линиями (сплошными, пунктирными), обозначающими трубопровод, паропроводы и т. п. В принципиальных схемах паровых и водогрейных котельных установок имеются существенные различия. Паровая котельная установка (рис. 4, а) из двух паровых котлов 1, оборудованных индивидуальными водяными 4 и воздушными 5 экономайзерами, включает групповой золоуловитель 11, к которому дымовые газы подходят по сборному борову 12. Для отсоса дымовых газов на участке между золоуловителем 11 и дымовой трубой 9 установлены дымососы 7 с электродвигателями 8. Для работы котельной без дымососов установлены шиберы (заслонки) 10.
Пар от котлов по отдельным паропроводам 19 поступает в общий паропровод 18 и по нему к потребителю 17. Отдав теплоту, пар конденсируется и по конденсатопроводу 16 возвращается в котельную в сборный конденсационный бак 14. Через трубопровод 15 в конденсационный бак подается добавочная вода из водопровода или химводоочистки (для компенсации объема, не вернувшегося от потребителей).
В случае, когда часть конденсата теряется у потребителя, из конденсационного бака смесь конденсата и добавочной воды подается насосами 13 по питательному трубопроводу 2 сначала в экономайзер 4, а затем в котел 1. Воздух, необходимый для горения, засасывается центробежными дутьевыми вентиляторами 6 частично из помещения котельной, частично снаружи и по воздуховодам 3 подается сначала к воздухоподогревателям 5, а затем к топкам котлов.
Водогрейная котельная установка (рис. 4, б) состоит из двух водогрейных котлов 1, одного группового водяного экономайзера 5, обслуживающего оба котла. Дымовые газы по выходе из экономайзера по общему сборному борову 3 поступают непосредственно в дымовую трубу 4. Вода, нагретая в котлах, поступает в общий трубопровод 8, откуда подается к потребителю 7. Отдав теплоту, охлажденная вода по обратному трубопроводу 2 направляется сначала в экономайзер 5, а затем опять в котлы. Вода по замкнутому контуру (котел, потребитель, экономайзер, котел) перемещается циркуляционными насосами 6.

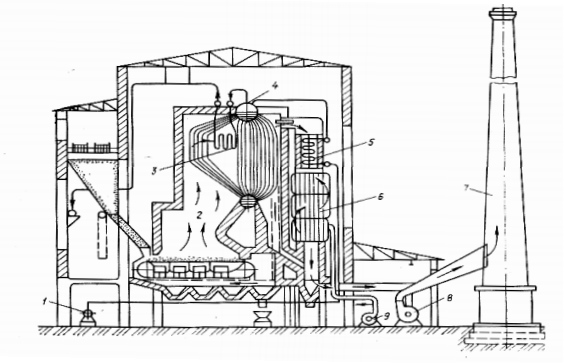

Рис. Схема паровой котельной установки: 1 - циркуляционный насос; 2 - топка; 3 - пароперегреватель; 4 - верхний барабан; 5 - водоподогреватель; 6 - воздухоподогреватель; 7 - дымовая труба; 8 - центробежный вентилятор (дымосос); 9 - вентилятор для подачи воздух в воздухоподогреватель

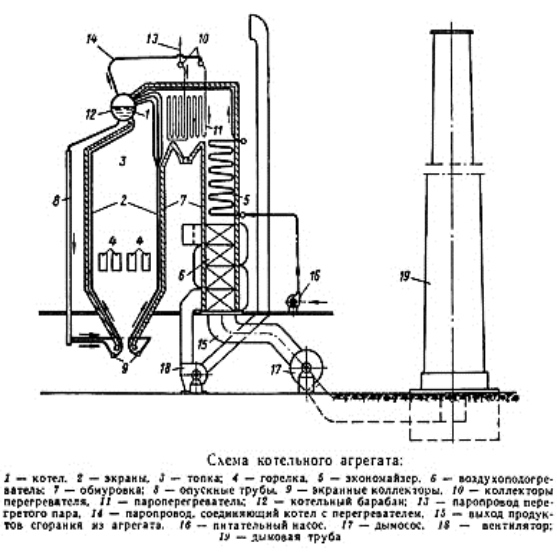

На рис. представлена схема котельного агрегата с паровым котлом, имеющим верхний барабан 12. В нижней части котла расположена топка 3. Для сжигания жидкого или газообразного топлива используют форсунки или горелки 4, через которые топливо вместе с воздухом подается в топку. Котел ограничен кирпичными стенами -обмуровкой 7.
При сжигании топлива выделяющаяся теплота нагревает воду до кипения в трубных экранах 2, установленных на внутренней поверхности топки 3, и обеспечивает ее превращение в водяной пар.
Рис. Схема котельного агрегата
Дымовые газы из топки поступают в газоходы котла, образуемые обмуровкой и специальными перегородками, установленными в пучках труб. При движении газы омывают пучки труб котла и пароперегревателя 11, проходят через экономайзер 5 и воздухоподогреватель 6, где они также охлаждаются вследствие передачи теплоты воде, поступающей в котел, и воздуху, подаваемому в топку. Затем значительно охлажденные дымовые газы при помощи дымососа 17 удаляются через дымовую трубу 19 в атмосферу. Дымовые газы от котла могут отводиться и без дымососа под действием естественной тяги, создаваемой дымовой трубой.
Вода из источника водоснабжения по питательному трубопроводу подается насосом 16 в водяной экономайзер 5, откуда после подогрева поступает в верхний барабан котла 12. Заполнение барабана котла водой контролируется по водоуказательному стеклу, установленному на барабане. При этом вода испаряется, а образующийся пар собирается в верхней части верхнего барабана 12. Затем пар поступает в пароперегреватель 11, где за счет теплоты дымовых газов он полностью подсушивается, и температура его повышается.
Из пароперегревателя 11 пар поступает в главный паропровод 13 и оттуда к потребителю, а после использования конденсируется и в виде горячей воды (конденсата) возвращается обратно в котельную.
Потери конденсата у потребителя восполняются водой из водопровода или из других источников водоснабжения. Перед подачей в котел воду подвергают соответствующей обработке.
Воздух, необходимый для горения топлива, забирается, как правило, вверху помещения котельной и подается вентилятором 18 в воздухоподогреватель 6, где он подогревается и затем направляется в топку. В котельных небольшой мощности воздухоподогреватели обычно отсутствуют, и холодный воздух в топку подается или вентилятором, или за счет разрежения в топке, создаваемого дымовой трубой. Котельные установки оборудуют водоподготовительными устройствами (на схеме не показаны), контрольно-измерительными приборами и соответствующими средствами автоматизации, что обеспечивает их бесперебойную и надежную эксплуатацию.
Водогрейные котельные установки предназначены для получения горячей воды, используемой для отопления, горячего водоснабжения и других целей.
Для обеспечения нормальной эксплуатации котельные с водогрейными котлами оборудуют необходимой арматурой, контрольно-измерительными приборами и средствами автоматизации.
Водогрейная котельная имеет один теплоноситель - воду в отличие от паровой котельной, у которой два теплоносителя - вода и пар. В связи с этим в паровой котельной необходимо иметь отдельные трубопроводы для пара и воды, а также баки для сбора конденсата. Однако это не значит, что схемы водогрейных котельных проще паровых. Водогрейная и паровая котельные по сложности устройства бывают различными в зависимости от вида используемого топлива, конструкции котлов, топок и т. п. В состав как паровой, так и водогрейной котельной установки обычно входят несколько котлоагрегатов, но не менее двух и не более четырех-пяти. Все они связываются между собой общими коммуникациями - трубопроводами, газопроводами и др.
Устройство котлов меньшей мощности показано ниже в пункте 4 данной темы. Чтобы лучше понять устройство и принципы действия котлов разной мощности, желательно сравнить устройство этих менее мощных котлов с устройством описанных выше котлов большей мощности, и найти в них основные элементы, выполняющие такие же функции, а также понять основные причины различий в конструкциях.
Проектирование котельной
Проектирование и монтаж оборудования котельной - самый важный этап в процессе ее строительства.
Чтобы избежать ошибок, которые могут обернуться для Вас финансовыми потерями, правильным решением будет обратиться в специализированную проектно-монтажную организацию (далее - подрядчик) этого профиля. Необходимо помнить, что подрядчик должен иметь все разрешительные документы на выполнение проектно-монтажных работ по строительству котельной. Вместе с подрядчиком Вы составите так называемое "техническое задание",- перечень Ваших пожеланий к устройству котельной.
На основании технического задания специалисты могут предложить инженерные решения по строительству котельной, составят технико-экономическое обоснование, помогут при оформлении технических условий, разработают проект, рассчитают нагрузки на отопление, горячее водоснабжение (ГВС) и т.д.
Эта же организация - подрядчик может выполнить согласование и регистрацию проекта в соответствующих государственных органах.
В последующем, при Вашем желании, подрядчик может обеспечить комплектацию котельной оборудованием, ее монтаж, пусконаладочные работы, сдачу в эксплуатацию и сервисное обслуживание.
В зависимости от Ваших возможностей, квалификации и понятия вопроса, объем работ, выполняемых подрядчиком можно заказать от «нуля» до сдачи «под ключ», или на этап проектирования и согласования с органами надзора необходимых документов. При этом Вы оставляете за собой право выполнять строительство помещения котельной (если это отдельно стоящая или пристроенная котельная), монтажа оборудования и пуско-наладочные работы. Можно рассматривать и другие варианты с объемом подрядных работ этих организаций. То есть, подойти к привлечению квалифицированных специалистов дифференцированно.
В общем виде проектирование котельных делится на этапы:
- получение технического задания;
- расчет и подбор основного оборудования;

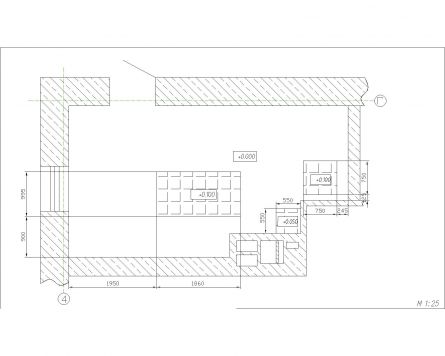

- выполнение рабочих чертежей котельной;

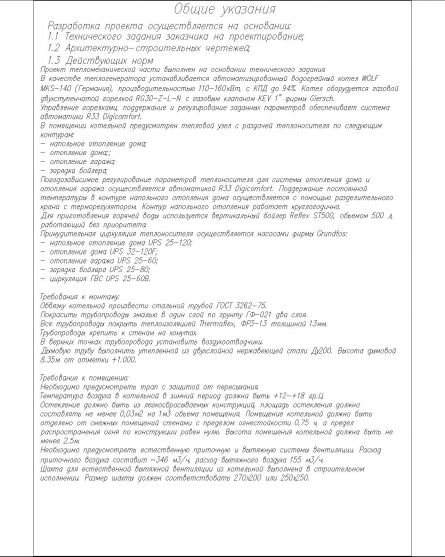

- выполнение пояснительной записки;
- согласование и сдача проекта.
Стандартный проект котельной состоит из следующих частей:
- пояснительная записка (ПЗ);
- теплотехническая часть (ТМ);
- электрика и освещение котельной (ЭО);
- автоматика безопасности, регулирования и контрольно измерительная аппаратура (КИП);
- внутреннее газоснабжение котельной (ГСВ)
- водопровод и канализация котельной (ВК);
- отопление и вентиляция котельной (ОВ);
- перечень мероприятий по оценке воздействия на окружающую среду (ПМ ООС);
- узлы учета тепловой энергии (УУТ);
- пожарная и охранная сигнализации (АСУ).
Требования к котельной
Оптимальный вариант – это разработка схемы топочной на стадии проектирования, когда строительство еще не начато. Тогда есть возможность тщательно изучить нормативную документацию, касающуюся этого вопроса и заранее все предусмотреть. Наиболее жесткие требования к котельной для газового котла предъявляются именно в Российской Федерации (инструкция по размещению теплогенераторов МДС 41–2.2000), на них мы и будем опираться, делая оговорки в ключевых моментах.
- Устанавливаемое в кухне оборудование имеет ограничение по мощности, — не более 60 кВт.
- В отдельном или пристроенном помещении можно ставить источники тепла для отопления и ГВС суммарной мощностью не выше 350 кВт. Если этот показатель превышен, то остается только один вариант – строительство отдельно стоящей теплогенераторной.
- Высота комнаты в любом случае должна быть не менее 2.5 м.
Для водонагревателей, чья тепловая мощность не превышает 150 кВт, нормами МДС 41–2.2000 регламентируется не площадь помещения для газового котла, а его объем. Вне зависимости от того, где будет стоять агрегат, объем комнаты должен быть не менее 15 м3. К этому значению прибавляется дополнительный объем, равный 0.2 м3 на каждый киловатт мощности котла.
Кроме того, при расстановке оборудования нужно учитывать необходимость обслуживания. Если оно требуется для самого котла или другого оборудования, находящегося рядом, то сбоку или сзади нужно оставить проход шириной не менее 700 мм, а от выступающей части лицевой панели агрегата до ближайшей перегородки – не меньше 1 м (Правила устройства и эксплуатации котлов).
В случае, когда суммарная мощность нагревателей, стоящих во встроенном или помещении, превышает 150 кВт, то площадь котельной и ее объем нормируются, исходя из удобства обслуживания и прокладки инженерных сетей. При этом комната не может находиться внутри здания, то есть, должна примыкать к наружной стене, в которой нужно предусмотреть окна. Они призваны выполнять 2 функции: служить источниками естественного освещения и сработать в качестве легкосбрасываемых конструкций при взрыве газа. Размеры принимаются из расчета 0.03 м2 площади окна в котельной (по стеклу) на каждый 1 м3 объема помещения.
В соответствии с п. 5.5 МДС 41–2.2000 для внутренних и пристроенных топочных нужен прямой выход на улицу, а связи с чем устанавливается наружная дверь в котельную. Допускается и проход внутрь дома, но эту дверь придется сделать противопожарной. Для пристроек существуют и дополнительные требования:
- Пристройку надо располагать у глухой стены здания, соблюдая расстояние от ближайшего проема 1 м.
- Ограждающие конструкции дома и пристройки следует опирать на отдельные фундаменты и не связывать их между собой.
- Стены пристраиваемой части выполняются из материалов, обеспечивающих предел огнестойкости не меньше 45 минут.
