Проектирование систем вентиляции и кондиционирования (ВК)

Проектирование вентиляции и кондиционирования (ВК) Быстрый переход:
Получить коммерческое предложение

Компания ООО "Пром Климат" (г. Москва) - профессиональная инжиниринговая компания. Мы реализуем инженерные системы здания или помещения на вашем объекте "под ключ".
Звоните: 8 (495) 410-11-73 или отправьте быструю заявку.

Последнее время наиболее широкое применение получили системы кондиционирования на базе кондиционеров сплит-систем.

Среди основных преимуществ этих систем, может быть отмечена простота проектирования, фактически сводящаяся к экспресс-методике расчета тепловой нагрузки на помещение и к подбору наиболее близкого типоразмера из стандартного (по холодопроизводительности) ряда кондиционеров.

Такой упрощенный подход к проектированию, с одной стороны, позволяет заниматься кондиционерным бизнесом (разработкой, поставкой, монтажом) большому количеству организаций, как правило, не располагающих квалифицированными проектировщиками, но, с другой стороны, существенно сужает возможности этих организаций по использованию для кондиционирования иных, более сложных систем с существенно более высоким уровнем возможностей и соответственно требующих иного, более профессионального подхода к этапу разработки и технико-экономического обоснования.

В данном разделе представлены наиболее известные методики разработки систем кондиционирования и вентиляции, а также даны различные (по глубине проработки) этапы проектных работ.

Установка систем кондиционирования на базе кондиционеров сплит-систем с приточной вентиляцией, чиллеров-фанкойлов, центральных кондиционеров и т.п. оборудования связана с серьезной предварительной проработкой и проектированием.

Так, например, для разработки центральных СКВ необходимо иметь следующие материалы (сведения):

При составлении задания на проектирование необходимо учитывать неравномерность распределения температур в помещении, чтобы при расчете воздухообмена предусмотреть интенсивность перемешивания воздуха. Увеличение воздухообмена выравнивает температуры и влажность в помещении.

Расчетные внутренние параметры в кондиционируемых помещениях.

Выбор параметров воздуха, которые должны поддерживаться системами кондиционирования, зависит от многих факторов, как, например, климатических условий местности, характера производственной деятельности людей, продолжительности их пребывания в помещениях (акклиматизации) и др.

Кроме фактора акклиматизации, на выбор внутренних параметров воздуха в помещениях существенное влияние оказывает выполнение людьми физической работы. В помещениях, где люди выполняют физическую работу, требуется более низкая температура воздуха, чем в помещениях, в которых люди находятся в спокойном состоянии.

Для холодного и теплого периода года внутреннюю температуру в помещениях

следует принимать по строительным нормам и правилам, с учетом особенностей каждого помещения. Относительная влажность принимается в пределах 40–60 %.

Метеорологические условия в некоторых общественных помещениях должны удовлетворять не только требованиям комфорта, но и специальным условиям. Так, например, в библиотеках и книгохранилищах, учитывая условия хранения книг, принимается температура воздуха зимой 18°С и летом 28°С, а относительная влажность 40–60%. Для читальных залов рекомендуется температура зимой 18°С и летом 24°С, а влажность воздуха — 40%. Для зрительных залов театров можно принимать: зимой температуру 20°С, а летом 24°С и влажность воздуха 50–55%.

При выборе параметров воздуха в помещении необходимо иметь в виду, что стоимость устройства и эксплуатации систем кондиционирования воздуха неоправданно увеличится, если выбранные значения температуры и влажности будут завышены для холодного периода или занижены для теплого периода года.

Расчетные параметры наружного воздуха.

Выбор системы кондиционирования воздуха и ее функционирование во многом зависит от внешней среды. Такие факторы, как температура, влажность (либо энтальпия) воздуха, интенсивность солнечной радиации, скорость и направление ветра, количество выпадающих осадков (дождя, снега, тумана и т.п.), наряду с факторами внутренней среды зданий и сооружений, влияют на тепловлажностный баланс помещений. От них существенно зависят поступления или потери тепла и влаги через ограждающие конструкции. Кроме того, от них, в первую очередь от температуры и влажности, зависит сам процесс кондиционирования, выбор способов обработки приточного воздуха, установочная мощность СКВ и ее энергопотребление, выбор систем управления и автоматического регулирования СКВ.

Расчетные внешние метеорологические условия для зимнего и летнего времени года выбираем согласно СНиП2. 04.05-91*.

На холодный период года для СКВ всех классов в качестве расчетных следует принимать параметры воздуха "Б".

На теплый период года:

Параметры наружного воздуха для жилых, общественных, административно-бытовых и производственных помещений для систем вентиляции следует принимать:

На основе исходных данных проводятся расчеты тепло- и влаговыделений в помещении. На основании тепловлажностного баланса производим расчет воздухообмена, т.е. определяем количество воздуха, необходимое для ассимиляции избытков тепла и влаги в помещении и создания оптимальных или допустимых параметров воздуха.

Этапы проектных работ

Проектирование СКВ ведется в основном в два этапа.

I-й этап — так называемый проект ТЭО (технико-экономическое обоснование). На этой стадии проектирования по укрупненным показателям производят выбор и технико-экономическое обоснование типа системы, определяют технические площади для установки этого оборудования, а также определение в первом приближении ее основных характеристик: производительности по воздуху, холоду и теплу, типа и числа центральных или автономных кондиционеров, их расположения, типа и расхода тепло и хладоносителей, типа и числа холодильных машин, насосов, установленной мощности электрооборудования, массы системы. При этом устанавливают предварительную стоимость системы. Разрабатывают принципиальную (предварительную) схему системы. Ранее в практике проектирования за этапом ТЭО следовал технический проект. С появлением блочного оборудования эти две стадии проектирования объединены и теперь в практике проектных организаций это ТЭО. В коммерческих фирмах — это технический проект. После утверждения заказчиком ТЭО разрабатывают рабочий проект — это наиболее ответственная стадия проектирования.

2-й этап — рабочий проект разрабатывается на основании строительных планировок, теплотехнических характеристик строительных конструкций и технологического (подробного со спецификацией) задания. Производят расчет тепловлаговыделений и на его основании расчет воздухообмена для каждого помещения, обеспечивающий требуемые параметры. Подбирают оборудование (с определением всех его характеристик), обеспечивающее необходимый воздухообмен и потери напора в сети. Окончательно выбирают тип и принципиальную схему системы и определяют ее характеристики, количество воздухораспределителей и т.д.

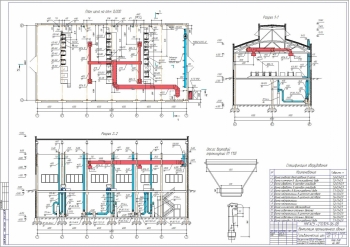

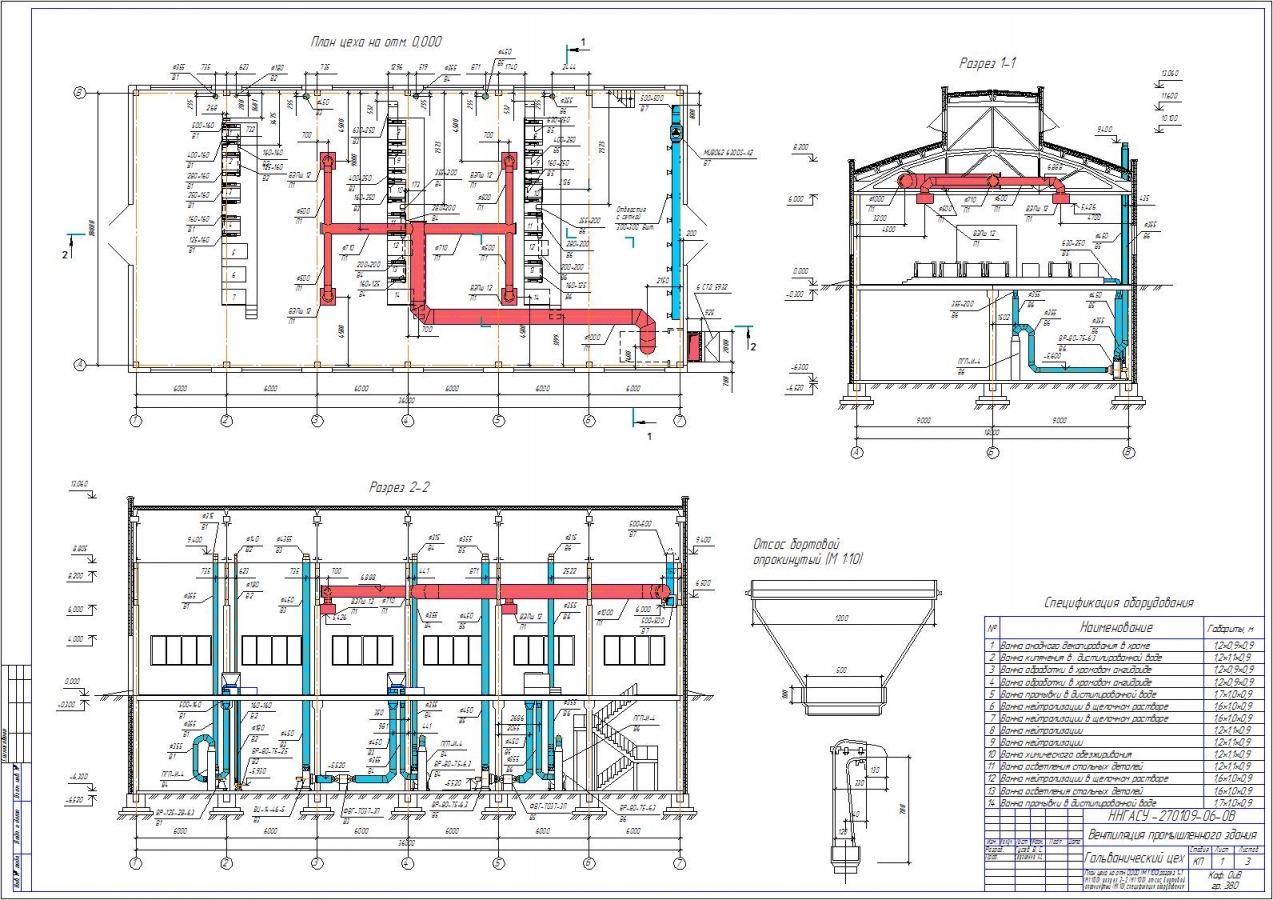

Вычерчивают планы с нанесением оборудования и разводкой сетей воздуховодов и трубопроводов.

Далее чертят аксонометрические схемы сетей воздуховодов и трубопроводов. Выполняют аэродинамические и гидравлические расчеты. Определяют уровень шума. Заполняют спецификации по оборудованию, материалам, арматуре и т.д. с указанием фирмы-изготовителя и стоимости. После согласования заказчиком проекта в СЭС и пожарной инспекции, если есть замечания по проекту, вносят коррективы. На основе этой документации производят заказ оборудования.

На этом стадия проектирования заканчивается.

Рабочие чертежи передаются монтажникам на объект. После окончания монтажных работ монтирующими организациями составляются исполнительные чертежи и исполнительная сертификация.



Программа и организация пусконаладочных испытаний

Пусковые испытания смонтированных систем вентиляции и кондиционирования проводятся в соответствии с требованиями СНиП 111-28-75 "Правила производства и приемки работ" после механического опробования вентиляционного и связанного с ним энергетического оборудования. Целью пусковых испытаний и регулировки систем вентиляции и кондиционирования воздуха является установление соответствия параметров их работы проектным и нормативным показателям. До начала испытаний установки вентиляции и кондиционирования воздуха должны непрерывно и исправно проработать в течение 7 ч.

При пусковых испытаниях должны быть произведены:

Вентиляционные установки, непосредственно связанные с технологическим оборудованием (местные отсосы и т.п.), испытывают и регулируют после окончания монтажа этого оборудования.

Установки кондиционирования воздуха могут быть испытаны при ручном управлении. Выявленные при проверке отступления от проекта, не согласованные с проектной организацией, а также дефекты изготовления и монтажа элементов вентиляционных устройств должны быть устранены до начала инструментальных замеров характеристик этих элементов.

Действие вытяжных устройств естественной вентиляции в жилых и общественных зданиях проверяют по наличию тяги в решетках вентиляционных устройств (по задымленному потоку воздуха или отклонению тонких бумажных лент). Устанавливают также соответствие конструктивных решений проектным, а качество выполнения — требованиям СНиП.

По результатам пусковых испытаний на каждую установку составляют акт и паспорт. Акты испытаний и паспорта вентиляционных устройств являются приложениями к актам сдачи систем вентиляции в эксплуатацию.

Пусковые испытания и регулировка систем вентиляции и кондиционирования воздуха производятся строительно-монтажной или специализированной пусконаладочной организацией.

Необходимость проведения испытаний и наладки систем вентиляции и кондиционирования воздуха устанавливается по результатам контрольных санитарно-гигиенических обследований состояния воздушной среды помещений.

Наладке подлежит основное оборудование центральных СКВ, которое состоит из вентиляционных агрегатов, направляющих аппаратов, приводных муфт, фильтров, секций подогрева и воздухоохладителей, камер орошения, регулирующих воздушных клапанов и др.

Перед началом пусконаладочных работ необходимо: ознакомиться с проектом СКВ;

обследовать кондиционируемые помещения; ознакомиться с технологическими процессами производства; осмотреть смонтированные СКВ; ознакомиться с актами на скрытые работы; проверить соответствие смонтированных СКВ проектным решениям и выявить отклонения; выявить и устранить неплотности соединений секций кондиционеров и воздуховодов; проверить наличие и соответствие требованиям проекта толщины тепловой изоляции секций кондиционера, воздуховодов, трубопроводов и другого оборудования; подготовить необходимые инструменты и приборы, протарированные в лабораториях.

В процессе обследования СКВ тщательно проверяют техническое состояние всего смонтированного оборудования, размещение и исправность регулирующих устройств, установку и размещение смонтированных контрольно-измерительных приборов. В результате этой работы должны быть составлены ведомости на выявленные неисправности и недоделки СКВ (ведомости дефектов).

После анализа результатов испытаний при наладке необходимо наметить мероприятия по обеспечению работы СКВ в проектном режиме. Рекомендации (чертежи и пояснительная записка) направляются заказчику для выполнения намеченных мероприятий.

Если установленное оборудование СКВ соответствует паспортным данным, то в процессе наладки следует отрегулировать вентиляторную установку на расчетную производительность по воздуху и напору, а также отрегулировать сеть воздуховодов и воздухораспределительные устройства, максимальную производительность калориферов первого и второго подогревов и зональных подогревателей; требуемую по проекту производительность воздухоохладителя или оросительной камеры; характеристики регулирующих устройств по воздуху, воде и пару; производительность источника холода.

Пусконаладочные работы выполняются специализированными организациями по договорам с заказчиком. К договору прилагают календарный план производства пусконаладочных работ, в котором должны быть указаны: объекты, подлежащие наладке; сроки начала и окончания работ по объектам (помещениям, сооружениям) и в целом; сметная стоимость, в том числе по этапам работ, где должны быть указаны обязанности сторон по исполнению договора.

Расчет систем кондиционирования и вентиляции.

Составление теплового и влажностного баланса для кондиционируемого помещения производится общеизвестными методами, принятыми в отопительно-вентиляционной технике. Здесь должны быть учтены все факторы, влияющие на изменение состояния воздушной среды помещения.

Для составления теплового баланса помещения необходимо определить все поступления и потери тепла в помещении.

В помещениях различного назначения действуют две основные категории тепловых нагрузок:

Наружные тепловые нагрузки представлены следующими составляющими:

Следует отметить, что наружные тепловые нагрузки могут обладать различными свойствами, то есть могут быть положительными и отрицательными в зависимости от времени года и времени суток.

Внутренние тепловые нагрузки в жилых, офисных или относящихся к сфере обслуживания помещениях слагаются в основном из:

В производственных и технологических помещениях различного назначения дополнительными источниками тепловыделений могут быть:

Все перечисленные внутренние тепловые нагрузки являются всегда положительными, и поэтому в летний период они должны быть устранены, а зимой за их счет снижается нагрузка на установки обогрева.

Программы для проектирования систем вентиляции

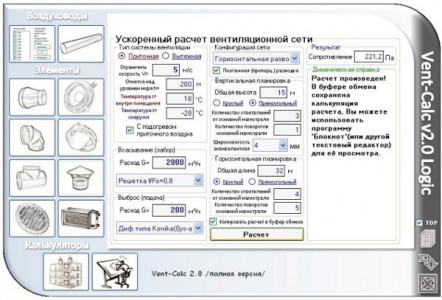

VentCalc V.2.

VentCalc V.2. – одна из программ для расчёта вентиляции, которая будет полезна всем людям, работающим с вентиляционными системами. Она позволяет осуществить эффективный расчёт вентиляционной сети в максимально короткие сроки. Чтобы получить необходимую информацию, вам просто требуется указать общую длину основной ветки, начальный и конечный расходы воздуха, а также некоторые другие данные. Через какое-то время вы получите готовый образ вентиляционной сети, наиболее точно приближенный к реальной картине. Кроме этого, программа выдаст её сопротивление, при помощи которого можно подобрать наиболее оптимальную мощность вентиляционного агрегата ещё на начальных стадиях подготовки проекта.

                       программа для проектирования вентиляции Ventcalc


Благодаря использованию этой программы можно избежать необходимости в составлении сложных математических расчётов, когда они, как таковые, не требуются. Проще говоря, основным назначением программы является удобный и быстрый механизм расчёта, который значительно упростит многие задачи при проектировании.

Эту программу можно использовать при решении вопросов, связанных с регулировкой и увязкой вентиляционных сетей, а также для подбора вентилятора наиболее подходящей мощности в самые короткие сроки.

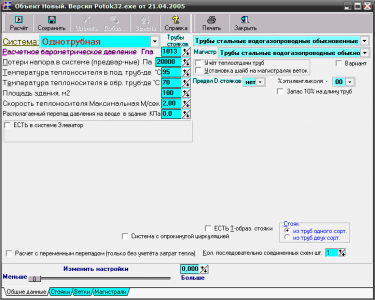

Поток – программа для расчёта систем отопления, охлаждения теплоснабжения калориферов и оборудования

Программу «Поток» используют в тех случаях, когда требуется выполнить гидравлический расчёт 1-2 трубных и коллекторных систем теплохолодоснабжения, а также при расчёте данных центрального водяного отопления при помощи различных теплоносителей (раствора или воды), со скользящим или постоянным температурным перепадом в зданиях, где предусматривается централизованный или раздельный теплоучёт. Холод и тепло доставляется в помещения посредством местных нагревательных приборов, фэнкойлов или  калориферов.

                                             программа для расчета инженерных систем поток

Системы, которые обладают сложной конфигурацией (бифилярные, однотрубные и другие), при необходимости делятся на отдельные расчётные блоки с дальнейшим автоматизированным объединением, позволяющим получить общую спецификацию имеющегося оборудования.

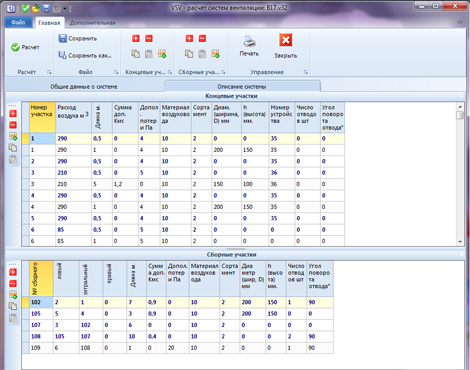

VSV – программа, позволяющая осуществлять аэродинамический расчёт систем вентиляции, пневмотранспорта и аспирации

Эта программа способна осуществить расчёт для вытяжных и приточных систем вентиляции. Возможно проектирование расчётного участка из различных типов воздуховодов, материалов и т.д. В этих целях предусматривается описание участка системы под несколькими участками с применением единого номера участка. При определении напора вентилятора используют расчёт. Увязку систем производят при помощи конусных или плоских шайб (диафрагм).

                     программа VSV
