Диспетчеризация, автоматизация: управление инженерными системами

• Примеры автоматизации бытовых и промышленных систем
• Системы диспетчеризации зданий и сетей
• Диспетчеризация и автоматизация системы вентиляции и кондиционирования
• Автоматизация систем сигнализации
• АСКУЭ
• Автоматизация систем отопления и теплоснабжения. Диспетчеризация котельной

Комплекс решений по автоматизации и диспетчеризации инженерных систем предназначен для целого ряда объектов. В первую очередь, это офисные и административные здания. Во-вторую, но не в последнюю — центры обработки данных, торгово-развлекательные центры, спортивные сооружения, промышленные объекты, жилые здания и другие строения. Использование систем автоматизации и диспетчеризации позволяет повысить интеллектуальный уровень любого объекта.

Системы служат для решения следующих задач:

• управление и контроль состояния всех инженерных систем и оборудования объекта из единого центра;
• создание максимально комфортных условий для работы и проживания;
• сокращение издержек на эксплуатацию объекта за счет внедрения энергоэффективных решений и уменьшения затрат на потребление энергии (электричества, тепла, воды, газа);
• поддержка устойчивого развития здания.

Автоматизация является обязательной для систем отопления, весьма популярна в системах электроосвещения, а также может быть внедрена и в систему электроснабжения, безопасности и др.



Автоматизация и диспетчеризация – номера 1 и 2 в списке принципов проектирования и устройства современных инженерных систем. С одной стороны, технология стремимся к тому, чтобы сети работали с минимальным участием человека – как говорится, построил, запустил и забыл. С другой – заказчиком ставится задача обеспечить максимально надёжный контроль процессов, происходящих в сети на всём её протяжении.

В случае изменения параметров системы и различных внештатных ситуаций сигнал об этом должен немедленно поступить в управляющий центр, где автоматика или человек-оператор примет оперативное решение. Так, при падении давления в водопроводе автоматика должна немедленно отключить аварийный участок. При угрозе расплавления нагревательного элемента – отключить входящее напряжение или уменьшить силу тока.

Кроме того, из центра управления максимально быстро должны подаваться команды на смену параметров отдельных участков сетей или сети целиком в случае изменения внешних условий. Например, при понижении температуры воздуха в отапливаемом доме автоматически увеличивается мощность работы котла. Если во внешней электрической сети падает входящее напряжение, вступает в работу стабилизаторы, источники бесперебойного питания, а при необходимости - автономный генератор или иная резервная линия.

Автоматизированное управление инженерными системами здания осуществляется на базе промышленных контролеров. Главным достоинством контролеров является их функциональность и унифицированность, то есть одним и тем же контролером можно управлять любой инженерной системой.
В зависимости от подключения требуемых датчиков к какой-либо инженерной системе, инженер выбирает контролер, подходящий по числу цифровых и аналоговых входов и выходов.

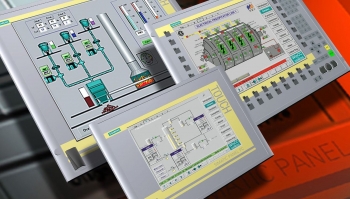

После выполнения всех работ по выбору контролеров, датчиков, иных необходимых элементов, прокладке линий связи, программист приступает к визуализации и программированию процессов непосредственно на компьютере. Программирование и визуализация процессов осуществляются в так называемой SCADA системе, которая представлена различными компьютерными программами в зависимости от производителя аппаратуры и интерфейса передачи данных.

Примеры автоматизации бытовых и промышленных систем

Мы имеем значительный опыт проектирования, устройства, пусконаладки и обслуживания инженерных систем любой сложности, протяжённости и локализации. Мы работаем с самыми разными средами:

• водой (автоматизация систем водоснабжения, теплоснабжения и отопления);
• воздухом и газовоздушными смесями (автоматизация систем вентиляции и кондиционирования);
• различными промышленными жидкостями и жидким топливом;
• нематериальными объектами - электричеством, светом, радиоволнами.



Наши инженеры и монтажники выполняют профессиональное устройство и наладку вспомогательных автоматизированных систем – пожаротушения, охранной и пожарной сигнализации, удалённого контроля доступа, внутреннего и фасадного освещения.

Во всех случаях акцент ставится на максимальную автономность работы систем. Для автоматического управления освещением используются таймеры, настроенные с учётом календарной продолжительности дня и ночи, фотоэлементы, фиксирующие естественную освещённость помещения или местности, датчики движения, настроенные на перемещения объектов заданной массы и габаритов.

Контроль периметра или внутреннего объёма осуществляется электромагнитными датчиками, которые фиксируют пересечение условной границы или движение внутри неё.

Сигнал о пожаре подают устройства, анализирующие состояние атмосферы и температуру окружающей среды. Анализатор дыма, уловив в окружающем пространстве частицы или молекулы продуктов горения, одновременно подаёт сигнал на центральный диспетчерский пункт и приводит в действие локальные средства борьбы с огнём. Так же реагирует автоматика и в случае резкого повышения температуры воздуха или окружающих предметов.

Как мы уже указали выше, автоматизация нужна не только для экстренного реагирования в случае возгорания, потопа или проникновения на объект злоумышленников, но и для разрешения вполне штатных ситуаций, связанных с изменением степени нагрузки на сеть. К примеру, в условиях промышленного производства, работающего в одну или в две смены автоматизация систем электроснабжения позволит без участия человека каждое утро увеличивать мощность электроснабжения объекта, а каждый вечер – уменьшать её. Наши специалисты быстро и профессионально установят необходимую аппаратуру, которая поможет оптимизировать энергопотребление и снизить текущие платежи ресурсоснабжающим организациям.

Системы диспетчеризации зданий и сетей

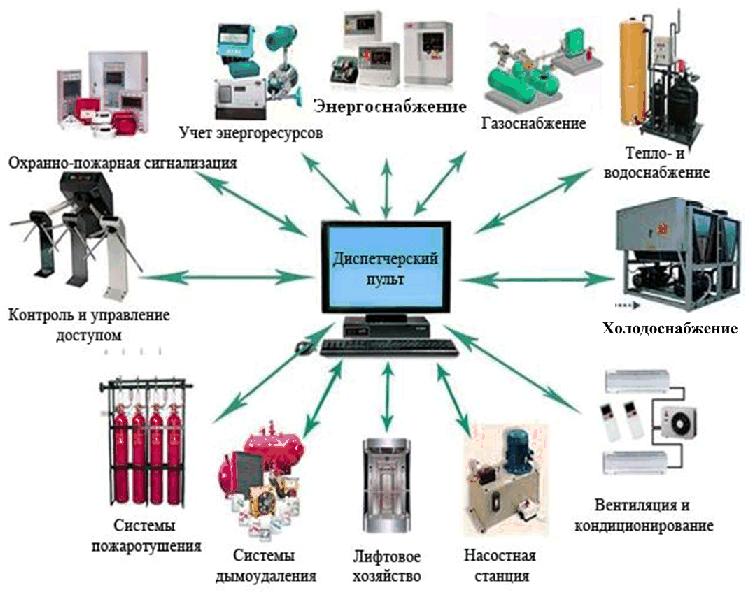

Чем крупнее объект, на котором монтируются автоматизированные инженерные системы, тем важнее роль их диспетчеризации – то есть удалённого контроля и управления инженерными системами и оповещения обо всех протекающих в системе процессах. В большом здании или сооружении, где трубы, воздуховоды, силовые кабели и СКС имеют протяжённость в десятки и сотни километров, а доступность многих узлов и участков по техническим и конструктивным причинам сильно затруднена, наличие работоспособной системы сквозного мониторинга выходит на первый план.

Диспетчеризация касается двух основных параметров – состояния сред, перемещаемых по инженерным системам и состояния самих инженерных систем.

Для измерения параметров содержимого сетей используются датчики температуры, давления, плотности, вязкости, направления и скорости движения, химические анализаторы. Датчики состояния системы реагируют на появление трещин, разрывов, коррозии, механических повреждений запорной арматуры и соединительных элементов, засоров, отложение солей или окислов на стенках труб и другие негативные изменения, способные повлиять на эффективную работу инженерной структуры и подвергнуть риску безопасность объекта. В случае с системами электроснабжения измерительная аппаратура фиксирует текущее напряжение и силу тока, нештатное увеличение сопротивления на отдельных участках сети, которая приводит к повышению энергопотребления и перегреву кабелей, что в свою очередь может вызвать короткое замыкание или пожар. Если речь идёт о производстве с несколькими участками, потребляющими большое количество промышленного тока, то грамотная диспетчеризация системы позволит рационально распределить нагрузки, сэкономить таким образом электроэнергию и не допустить чрезмерную нагрузку на одну линию в сравнении с другими.

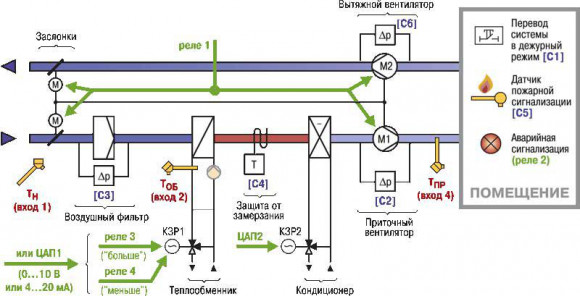

Диспетчеризация и автоматизация системы вентиляции и кондиционирования

Функции системы диспетчеризации и автоматизации вентиляции и кондиционирования:

• индикация параметров отдельных узлов системы с возможностью настройки этих узлов;
• извещение диспетчера при отказе отдельных устройств и агрегатов (например, на двигатель вентилятора подан сигнал включения, но двигатель не работает), а также при возникновении аварийных и предаварийных ситуаций (например, на фильтре слишком большой перепад давления, что говорит о его засорении);
• извещение оператора в случае, если какие-либо узлы системы находятся в рабочем состоянии, хотя по регламенту им надлежит быть выключенными;
• перевод систем в аварийные режимы функционирования в предопределенных ситуациях, в частности, выключение агрегатов общеобменной приточной и вытяжной вентиляции;
• запуск аварийной вентиляции для удаления дыма при пожаре (осуществляется при срабатывании пожарной сигнализации);
• регулирование температуры и влажности воздуха, поступающего в систему воздуховодов приточной вентиляции;
• поддержание параметров воздуха в пределах санитарных норм;
• перевод систем приточной и вытяжной вентиляции в энергосберегающие режимы работы в часы пониженных нагрузок (в дневное/ночное время, режим лето/зима, и т.д.), а также отработка заданных алгоритмов включения/выключения местных вентиляционно-кондиционирующих установок.

Автоматизация систем сигнализации

Грамотная диспетчеризация систем сигнализации – гарантия безопасности любого объекта. Мы работаем с периметральной сигнализацией, охраной внутреннего пространства открытых площадок и закрытых помещений, защитой конкретных объектов, предназначенных для хранения товарно-материальных ценностей или играющих иную важную роль (сейфы, хранилища, кладовые, архивы, оружейные комнаты, пункты управления и связи и т.д.).

Наиболее важна надёжная диспетчеризация при устройстве периметральных систем охраны, которые могут иметь протяжённость в десятки километров. В мире изобретено более десяти видов сигнализации, однако все они действуют по одному принципу: в результате попытки проникновения через периметр (или даже при приближении к условной черте) размыкается (или наоборот замыкается) некая электрическая цепь, в результате чего подаётся тревожный сигнал на диспетчерский пункт. В современных охранных системах проникновение может вызвать и другие формы реакции - включение экстренного освещения, систем видеозаписи и фотофиксации, сирены оповещения, блокировки выходов и т.д. Обратившись за помощью к специалистам ГК ЭКОЛАЙФ, вы сможете сделать свой объект практически неуязвимым для всех форм недоброжелателей и злоумышленников.

АСКУЭ

Затраты на энергоресурсы - одна из основных расходных статей в бюджете любого предприятия, поэтому получение полной картины расхода всех видов энергии, возможность анализа этой информации, а в будущем - прогнозирование и управление энергоресурсами на всех этапах производства имеет очень большое значение.

Функции:

• Оперативный автоматический контроль и учет параметров потребления энергоресурсов по каждой точке (группе) учета с заданным периодом контроля (измерение более 400 параметров: импульсы от электросчетчиков, температура, давление, расход, уровень);
• Вычисление скорости изменения параметров, усреднение или суммирование за определенный промежуток времени, вычисление энергетических параметров;
• Обеспечение контроля соблюдения лимитов энергопотребления;
• Учет потребленных энергоресурсов (общий и по отдельным зонам);
• Хранение параметров учета в базе данных с дополнительной возможностью архивирования информации;
• Отображение измеренных и вычисленных параметров на технологических схемах в удобном для оператора виде. Возможен просмотр текущей и архивной информации в виде таблиц или графиков;
• По запросу оператора на основании базы данных формируются отчеты и рапорты за произвольный промежуток времени. Рапорта и тренды могут быть просмотрены и напечатаны с любого компьютера, подключенного к сети Ethernet предприятия, а не только с рабочего места оператора;

Дополнительные возможности:

• Система осуществляет полную диагностику всех узлов и линий связи. Все возникающие неисправности регистрируются и отображаются на компьютере оператора и могут быть распечатаны на принтере;
• При обрывах связи или выходе из строя операторской станции контроллеры накапливают информацию в собственной памяти. При восстановлении связи накопленные данные передаются на операторскую станцию и записываются в базу данных;
• Внедрение программно-аппаратных средств защиты информации.

Автоматизация систем отопления и теплоснабжения. Диспетчеризация котельной

Наши интересы распространяются не только на крупные промышленные объекты, обеспечивающие большие объёмы проектирования, монтажа, пусконаладочных и сервисных работ. С той же ответственностью мы готовы выполнить автоматизацию и диспетчеризацию инженерных систем на объектах малоэтажного строительства.

Многие владельцы коттеджей и дач стремятся обустроить свои жилища по последнему слову техники, изначально не задумываясь р цене эксплуатации систем. Между тем наш опыт свидетельствует о том, что правильное размещение и комплектация сетей позволит сделать их эксплуатацию не только удобной, но и экономически выгодной.

В небольшом загородном доме это касается прежде всего диспетчеризации котельной и теплового пункта, которая позволит эффективно тратить природный газ или другое топливо и поддерживать оптимальный энергетический баланс дома с помощью системы автономного отопления.

Для автоматизации процесса отопления помещения используются датчики температуры. По желанию клиента производится выбор способа контроля температуры с учетом критерия оптимальности. Для задания необходимых параметров работы системы используются пульты управления, которые совместно с датчиками и сервоприводами подключаются к контролеру.

Оптимизация тепла в жилых домах – тренд в развитых странах на протяжении вот уже полутора десятков лет. Постепенно он начинает завоёвывать популярность и в России, хотя наши климатические условия объективно сложнее, чем в Европе, где изначально родилась философия внутренней энергоэффективности. Любопытно, что по-английски такой дом именуется passive house.

В России с её резко континентальным климатом обойтись без отопления и построить совсем “пассивный дом” едва ли возможно. Но настроив грамотный учет расхода тепла, применяя эффективные изоляционные материалы и системы контролируемого обогрева, можно свести к минимуму расходы топлива, а значит и материальные затраты, и вред, наносимый окружающей среде.

Зачастую котлы устанавливают прямо в подвалах и цоколях, однако с точки зрения пожарной безопасности и экологи лучше делать это в отдельно стоящем сооружении. Теплопотери при подаче горячей воды от котельной к дому при устройстве качественной изоляции незначительны.

Наладив удалённый контроль за работой котельной, хозяин дома может прямо из кабинета контролировать расход топлива, давление пара в теплообменнике, температуру воды в контурах, процент сгорания смеси и другие параметры. Информация поступает как с разнообразных датчиков, так и визуально, с помощью видеокамер. Трансляция телеметрической информации может идти по проводам и по каналам беспроводной связи (bluetooth, Wi-Fi, радио). Диспетчеризацию можно организовать и на удалённых объектах, контролируя, например, работу котельной загородного дома из городской квартиры, офиса или просто с мобильного телефона, находясь на другом конце земного шара. Современные мобильные и информационные технологии предоставляют неограниченные возможности по организации как диспетчерского пункта на объекте, так и виртуальной диспетчерской во всемирной паутине.
