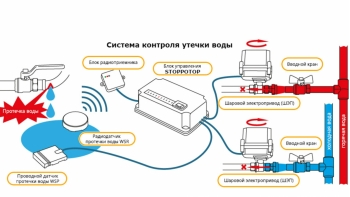

Система предотвращения протечек воды

Система предотвращения протечек воды
Получить коммерческое предложение

Компания ООО " Инженерные системы" (г. Москва) - профессиональная инжиниринговая компания. Мы реализуем инженерные системы здания или помещения на вашем объекте "под ключ" в любой точке России.

Звоните: 8 (495) 118-36-16 или отправьте быструю заявку.

Кому приходилось сталкиваться с ситуацией аварийной протечки воды, знает, сколько проблем может принести незакрытый кран, негерметичность в системе водоснабжения и отопления. Утечка воды становится причиной крупных материальных проблем, конфликтов с соседями и необходимости делать ремонт. Помимо этого, проводка может выйти из строя, замкнув все электроприборы, может произойти поражение током и серьезное поражение здоровья. Но инженерные изобретения приборов защиты от потопа выполняют функции защиты от протечек и позволяют избежать таких неприятных ситуаций. Разработаны комплексы защиты от протечек, которые имея схожие функции, пользуются разным спросом. Рассмотрим детально каждую из самых востребованных на сегодняшний день систем.

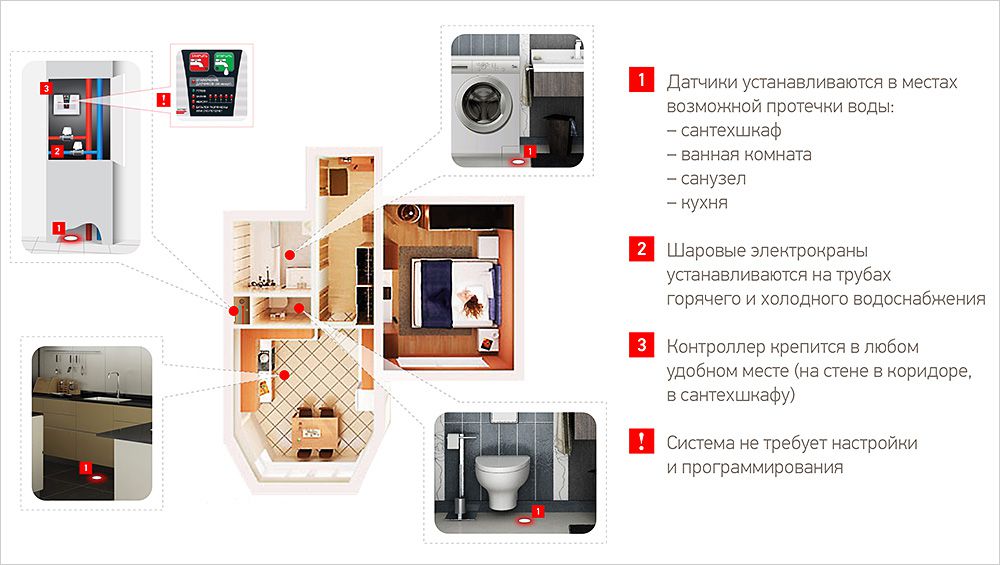

Принцип работы систем защиты от протечек воды

Датчики системы контроля воды устанавливаются в тех местах, где наиболее вероятна утечка и к которым подведены водопроводящие коммуникации (ванная комната, санузел, кухня и т. д.). При затоплении датчик передает сигнал на контроллер, который в свою очередь осуществляет индикацию аварии и производит перекрытие запорной арматуры, установленной на вводе водопровода в помещение. Контроль протечки осуществляется в непрерывном режиме, даже при временном отсутствии электроснабжения, что позволяет сделать работу системы наиболее эффективной.

Насколько эффективны системы контроля воды

Запорная арматура в таких системах зачастую устанавливается на ввод водопровода, причем в составе такой системы может быть несколько запорных устройств. Это позволяет контролировать протечку, к примеру, по вводу холодной и по вводу горячей воды. Для срабатывания датчика его в буквальном смысле необходимо залить водой. Чувствительный элемент в датчике находится на высоте примерно два миллиметра от уровня пола, вывод — мелких луж все же не избежать.

Такая система не сможет активно обезопасить вас от:

Единственное, что сможет сделать такая система в подобных ситуациях — это оповестить владельца об аварии. В случаях с централизованной системой отопления есть, конечно, вариант установки электрокранов на каждую батарею (по 2 шт.), но это дорого и все равно не защитит вас от утечек по отопительному стояку. Потому, принимая решение о приобретении системы защиты от протечки воды, стоит реально оценивать ее возможности.

Устройство

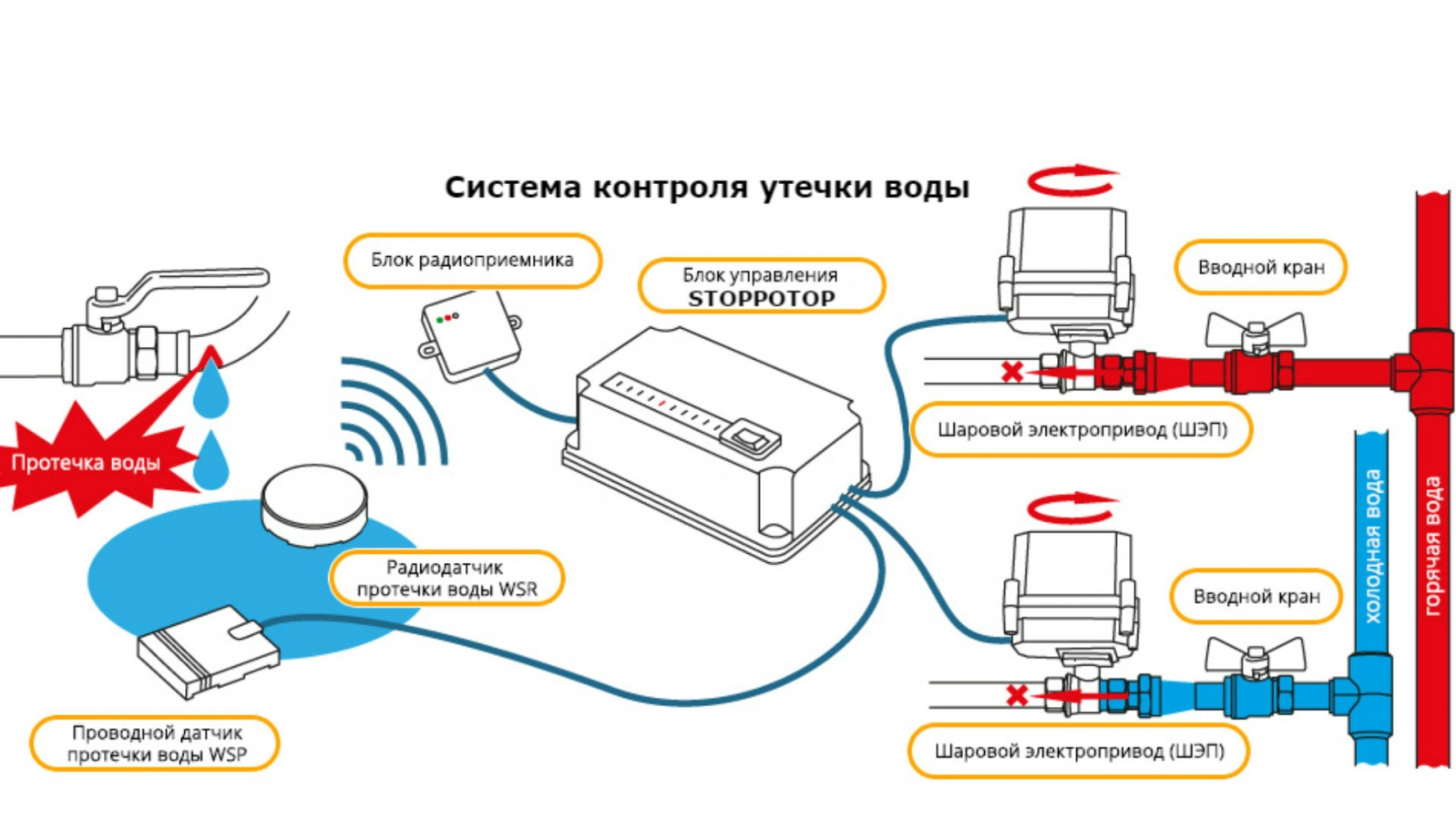

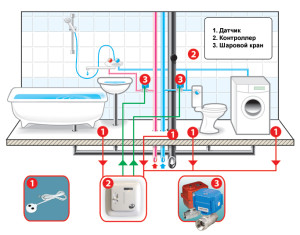

Устройство системы защиты от протечек

Система защиты состоит из трех основных компонентов.

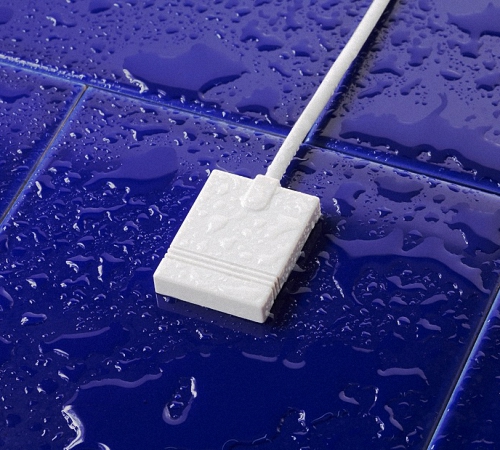

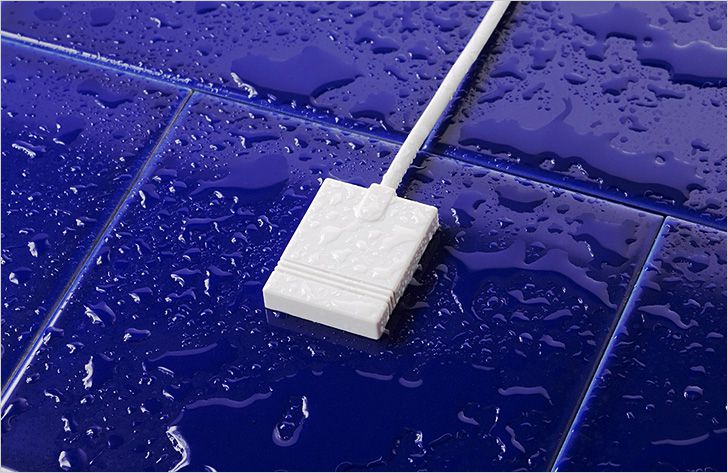

Датчик протечки воды

Датчик протечки воды

Бывает двух типов: проводной и беспроводной, посылающий сигнал по радиоволнам. Задача датчиков контролировать влажность пола, и срабатывать при наличии большого объема влаги (воды). Чувствительность датчиков такова, что они не реагируют и не посылают сигналы на отключение подачи воды при незначительном ее попадании на датчик. От простых брызг при купании или умывании датчик не сработает, не будет постоянных ложных срабатываний. Отключение воды из-за попадания брызг при принятии душа будет, по крайней мере, неприятным моментом.

При реальной угрозе затопления датчики обязательно сработают. Места установки датчиков выбирают в местах вероятного скопления воды. Как правило, эти места находятся у потенциальных источников появления воды: унитаз, под раковиной, ванной, рядом со стиральной машиной, трубопроводами. Датчики подают сигнал только после замыкания электродов. Они есть как у проводных, так и беспроводных моделей. Каждый имеет свои достоинства и недостатки. Для установки беспроводного датчика нет необходимости думать, куда и как проложить провода. За функционирование отвечают элементы питания, за зарядом которых необходимо следить. Если они разрядятся, то в момент протечки они не сработают. Надежность проводных датчиков по этим параметрам выше.

Контроллер

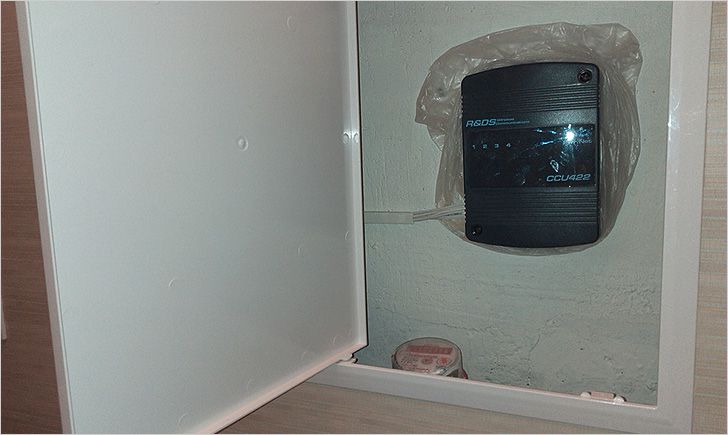

Система предотвращения утечки воды с оповещением на сотовый телефон

Это автоматическая система управления, которая принимает сигналы от датчиков, обрабатывает их и посылает команды исполнительным устройствам (запорная аппаратура с электроприводом). Задача блока управления: сбор информации, своевременное принятие решений и быстрая подача команд на отключение воды. Блоки могут принимать и обрабатывать сигналы от нескольких датчиков, а также управлять несколькими электроклапанами.

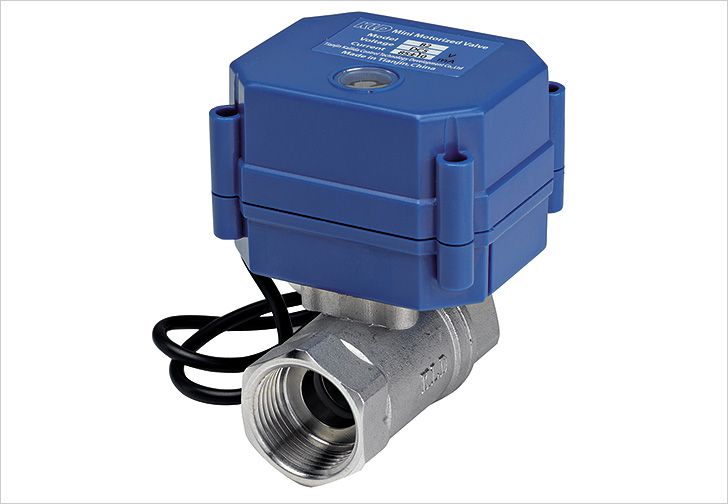

Запорная арматура с электромагнитным приводом

Запорная арматура с электромагнитным приводом

Представляет собой шаровый кран, который приводится в движение с помощью электромагнитного клапана. Задача крана перекрыть воду при подаче сигнала от контроллера. В системе имеется минимум два клапана, которые устанавливаются после отсечных кранов внутриквартирной разводки трубопроводов горячего и холодного водоснабжения. Система может комплектоваться большим количеством датчиков, если необходимо контролировать несколько стояков, а также систему отопления. Конструктивное исполнение запорной арматуры с электро- или электромагнитным приводом может быть различное.

Монтаж системы защиты от протечек

Монтаж системы защиты от протечек

Типовая комплектация, предполагающая использование в системе всего лишь трех элементов – датчика (или датчиков), контроллера и управляемого вентиля – предполагает и стандартный порядок монтажа.

Реализуемого с помощью следующих операций:

И если вы хотите разобраться в процессе монтажа системы защиты от протечек, то вам придется изучить все три этапа более подробно.

Установка датчиков

Тут можно использовать две схемы установки: напольную и внутреннюю. Причем производители рекомендуют именно второй (внутренний) вариант.

Установка датчика

Первая схема предполагает, что коробка с датчиком будет установлена прямо на напольное покрытие, электродами вниз. Фиксацию корпуса прибора выполняют на строительный клей. В случае прорыва вода затечет под датчик и контроллер «выключит» вентиль. Разумеется, такая схема не совершенна (возможны ложные срабатывания), но ее реализация возможна и в случае завершения монтажа сантехнического оборудования и напольного покрытия.

Вторая схема предполагает монтаж датчика под напольное покрытие с выводом электродов на поверхность (они возвышаются на 3-4 миллиметра, что исключает срабатывание во время влажной уборки). Поэтому «внутреннюю» установку датчика можно выполнить до этапа монтажа напольного покрытия. Соединительные провода, при этом, укладываются в гофрированную трубу, «утопленную» в стяжку.

Монтаж вентиля

Система защиты от протечек

Вентиль монтируется очень просто – его ниппель или патрубок вкручивается (или навинчивается) в торец (или на сгон) монтажного крана или бокового отвода центрального водопровода. После чего стык поджимается контргайкой, навинченной на сгон или ниппель до монтажа вентиля.

После этого к точке монтажа подводится отдельная линия от распределительной коробки контроллера, которая питает «силовую установку» запорного узла. Причем в «спящем» режиме управляемый вентиль потребляет не более 3 Ватт, а в активном – не более 12 Ватт.

Подключение котроллера

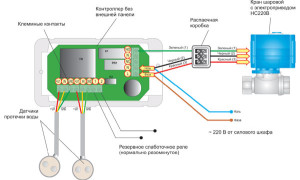

Схема подключения к контроллеру

Монтаж котроллера начинается с установки корпуса, который крепится на сене, поблизости от запорного вентиля. Корпус можно интегрировать в нишу или навесить на кронштейн.

Далее от корпуса «бьют», как минимум, две штробы, по которым проложат провода к вентилю и датчику. В случае беспроводного соединения  этот этап можно пропустить. Поэтому дорогостоящие датчики и контроллеры, обмеливающиеся данными с помощью радиосигналов, монтируются быстрее проводных.

Следующий этап – сборка прибора. В корпус монтируют контроллер, к которому подводят провода от датчиков и  управляемого вентиля.

О факте успешной сборки прибор сообщит после самодиагностики – на лицевой панели загорится зеленый индикатор. Ну а если на датчик налить воды, то индикатор поменяет свой цвет на красный, а контроллер «закроет» вентиль. Теперь включить подачу можно только со щитка контроллера, нажав на соответствующую клавишу.

Сравнение существующих систем защиты

Существует много механизмов разных производителей, служащих защитой от разгерметизации системы водоснабжения или отопления. Но самыми востребованными являются механизмы следующих фирменных марок: «Нептун», «Аквасторож», «Гидролок».

Ряд механизмов брендовой марки «Нептун» представлен девятью разновидностями систем по защите: пять проводных и четыре беспроводных аппарата.

«Гидролок» и «Аквасторож» имеют схожий принцип контроля. Каждая из систем является надежным аппаратом и выполняет функции по перекрытию источника воды и уведомлению о аварийной ситуации.

Как показывает практика, целесообразнее приобрести высококачественную и надежную технику по защите от аварийной разгерметизации систем водоснабжения и отопления, чем потом переживать крайне неприятные моменты по урегулированию конфликтов с соседями, затрат больших средств на ремонт и восстановление испорченных водой вещей.

Если остались вопросы относительно принципов работы защитных систем от течи воды, о правилах монтажа и эксплуатации, посмотрите видео, в котором даны ответы на все возникающие вопросы и подробно рассказано об основных нюансах работы механизма.
