Система водоснабжения — совокупность сантехнических приборов, запорной арматуры и труб, обеспечивающих подключение и подачу воды для бытовых и производственных потребностей. Источники воды называют водозаборами.

Для городов принято использовать в качестве водозабора центральную магистраль, которая включает в себя подземную и наземную сеть труб. С помощью их осуществляется подача воды для огромного количества людей единовременно. Загородные дома при отсутствии общего водопровода используют автономную систему водоснабжения.

В современном мире водопроводная система — неотъемлемая часть жизнедеятельности человека.  Горячее и холодное водоснабжение требуется для приготовления пищи, мытья посуды, купания, стирки и других бытовых нужд. Без него не может функционировать отопительная и канализационная система. Монтаж систем водоснабжения — достаточно непростой процесс, состоящий из нескольких этапов. Первые этапы — проектирование схем и закупка всех необходимых материалов и оборудования.

Способы монтажа труб

Монтаж труб может быть открытым или закрытым. Открытый способ считается более простым, надёжным и удобным, что обусловлено возможностью видеть все протечки и неисправности. Минусом данного способа является проблемность эксплуатации системы в зимнее время года, при температурной разнице воды и воздуха образовывается конденсат.

Скрытый способ монтажа считается более трудоёмким, поскольку требуется прокладка труб в ниши с обязательным выполнением условий:

• Запрет СНиП на врезки в несущую стену;
• Не допущение стыков труб, которые проходят внутри стены;
• Закрепление труб с помощью запорной арматуры и коммуникационных сетей в доступных участках;
• Защита труб, которые проходят внутри стен, при помощи гофрорукава.

Скрытый монтаж предполагает расположение холодных труб над горячими и упаковка их в трубчатый теплоизолятор.

Хотя закрытый способ имеет ряд сложностей, в современном мире принято использовать именно его.

Типы разводки

Классифицируют последовательную и коллекторную разводку.

1. Последовательный вид. Отличается простотой и удобством монтажа стояков и трубопровода. Последовательная разводка предполагает центральный водопровод с линиями, которые отходят к пользователям. Основные достоинства: экономичность и несложность в установке. Среди минусов отмечают снижение напора воды при единовременном включении двух и более водозаборных точек. А если потребуется ремонт одной из точек, то потребуется перекрытие всей воды.
2. Коллекторная разводка. Этот вид предусматривает подведение отдельной трубы от одного распределительного коллектора к каждой точке водозабора. Коллекторная разводка не снижает напор и давление при одновременном использовании множества точек. Также есть возможность перекрытия любой ветки, путём закрытия вентиля коллектора. Среди минусов отмечают большой расход распределительных элементов и, соответственно, высокую стоимость всей системы в сравнении с предыдущей разводкой.

Монтаж водоснабжения при подключении к центральному водопроводу

Вода в частном доме может быть либо из центрального водопровода, либо из автономного источника (колодца, скважины).

В первом случае вам придётся выполнить все шаги по врезке в центральный водопровод плюс установку водомера.

Монтаж водопровода от центральной сети, как правило, проблем особых не вызывает. Хотя бывает, что давление воды недостаточно, особенно в жаркие времена, когда все окрестные жители интенсивно поливают свои огороды. Тогда два варианта: или сиди без воды, или запасай в бочки, вёдра, кастрюли, кружки, банки… заранее, или - ставь насосную станцию с резервными ёмкостями. И тогда читайте эту статью до конца, выбирая то, что относится к установке насосных станций.

Особенности скважины тоже могут привести к необходимости устанавливать некоторое дополнительное оборудование, о чём читайте ниже.

Из чего состоит система автономного водоснабжения?

Монтаж водоснабжения в частном доме с автономным источником воды подразумевает уже не только прокладку труб и прикручивание кранов, но и установку другого оборудования, а сперва - подбор его.

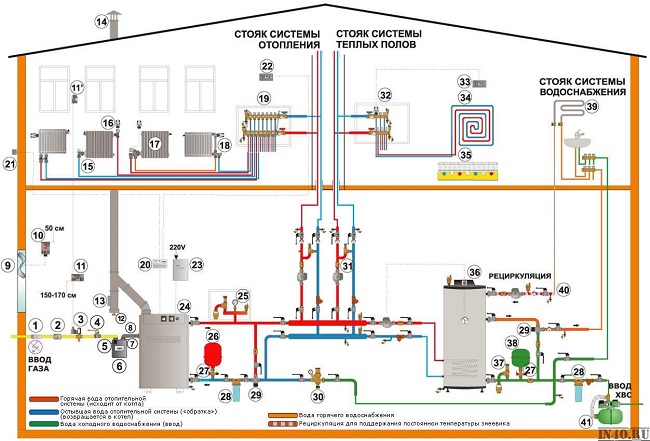

Вот, что входит в систему автономного водоснабжения, не зависимо от источника (кроме центрального водопровода):

Фильтры, краны, насосная станция – всё это зависит от способа получения воды. Фильтры тонкой очистки подбираются индивидуально – в зависимости от видов загрязнения: содержится ли органика, соли или ещё что, так что это можно узнать только в вашей местности, конкретно - на вашем участке, а не в Интернете.

Монтаж водоснабжения при подключении водопровода к скважине или колодцу

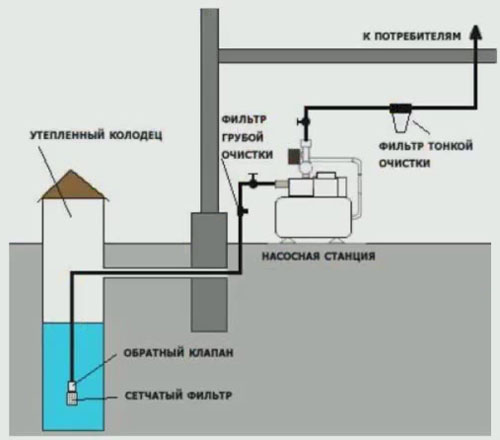

Если вода из скважины качается глубинным насосом, то трубу от скважины заводим в дом, где устанавливаем фильтр и гидробак:

Гидробак компенсирует гидроудары и служит для накопления воды.

Это был первый вариант монтажа.

Второй вариант. Здесь всё зависит от глубины скважины и от требуемого давления в водопроводе дома. Дело в следующем.

Если глубина скважины большая, то насос часто выходит из строя из-за больших нагрузок, которые ему приходится преодолевать (воду нужно не только поднимать с определённой глубины, но и создавать давление во внутридомовом водопроводе.

Как избежать поломки насоса? Решение простое: в доме, перед насосной станцией ставим дополнительную ёмкость (пластиковую бочку литров на 200). Вода в эту бочку будет наливаться скважинным насосом. На самой бочке должно быть реле, которое станет включать насос при понижении уровня воды в бочке и выключать, когда уровень достаточный. А насосная станция, установленная после бочки, будет уже забирать воду из неё и нагонять требуемое давление во внутридомовом водопроводе. В результате насос в скважине не будет перегружаться, да и работать будет меньше времени.

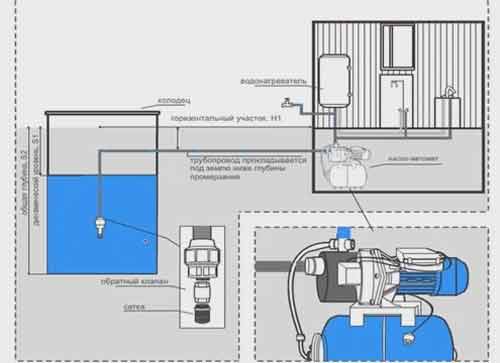

Для скважины небольшой глубины (как правило, это скважины «на песок») достаточно будет только насосной станции, без скважинного насоса. В скважине на трубе монтируется обратный клапан:

Труба проводится от скважины до насосной станции, смонтированной в доме. Такой вариант подходит, когда высота подъёма воды не больше 8 м (здесь нужно учесть и высоту насосной станции над землёй).

Вот так выглядит насосная станция со всеми окружающими её устройствами:

Важно! Обязательно установить амортизирующие прокладки под крепления насосной станции для уменьшения шума.

Важно! В баке насосной станции всегда должна быть вода. Если вода не идёт при работающей насосной станции, то сразу проверяем наличие воды в баке и наливаем вручную.

Последовательность монтажа водоснабжения дома

Монтаж водоснабжения дома начинаем со схемы системы водоснабжения. Сначала рисуем трубопроводы холодного водоснабжения, затем горячего. При этом необходимо четко соблюдать правило правой руки. Это значит, что холодную воду необходимо к раковине, ванне, душу и бойлеру монтировать справа, так как большинство людей правши, а горячую слева.

Исключение для унитаза. Так как вода к нему нужна только холодная, то может в зависимости от модели меняться расположение подключения. То есть, у унитаза подключение может быть справа или слева, вверху или внизу.

Начинаем с монтажа холодного водоснабжения дома по нескольким причинам. Во-первых, точек холодного водоснабжения  зачастую больше, чем горячего. Во-вторых, необходимо использовать еще одно правило. Это когда трубы холодного  водоснабжения должны быть под трубами горячего водоснабжения.

Это делается для того чтобы, если будет конденсат на холодной трубе, то он не капал на трубу с горячей водой.

И третье, так как тепло от трубы горячего водоснабжения идет вверх, необходимо, чтобы это тепло не грело трубу с холодной водой. Иначе у Вас в обоих трубах какое-то время будет идти горячая вода. Особенно это ощутимо утром при наличии системы рециркуляции горячего водоснабжения.

Начинаем монтаж холодной воды с подключения ее к вводу и дальше идем по принципу тройникового подключения водорозеток к сантех. приборам.  Конечно, трубу к вводу подключаем не напрямую, а через фильтр и счетчик холодной воды.

 Ведем трубу в санузел до первой по пути точки подключения холодной воды. Прикладываем тройник, отмечаем на трубе. К тройнику припаиваем стоячок для подключения водорозетки. И после тройник со стоячком варим к трубе. И так далее до самой последней точки.

При этом не забываем отрезать стоячки немного большим размером и обязательно их глушить, чтобы в трубу не попал мусор, куски штукатурки, кирпича или чтобы никто в трубу ничего не запихнул.

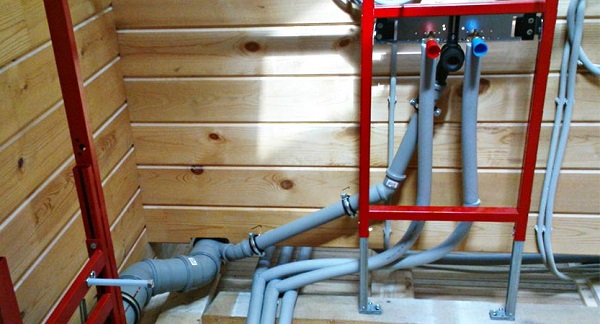

Но перед этим на трубу одеваем трубную изоляцию. Я настаиваю на ее постоянном использовании. Трубная изоляция представлена несколькими моделями. Самая популярная изоляция серого цвета из вспененного полиэтилена. Толщина стенки изоляции при этом 8 мм.

Единственный недостаток этой изоляции — это то, что она толстая. Вот почему ее не всегда удобно использовать.

Второй вид изоляции — это вспененная резина. Шикарная, тонкая изоляция, которая превосходит вспененный полиэтилен по многим параметрам. Но и цена дороже.

И третий вид изоляции идет сразу на трубах металлопластиковых. То есть трубы идут уже в изоляции. Но об этом поговорим в другой раз.

После монтажа труб холодного водоснабжения дома переходим к монтажу горячего водоснабжения. Ведем трубы  так же как и холодную. Не забывая про правила.

При монтаже труб горячего водоснабжения дома есть еще труба рециркуляции. Эту трубу монтируют в основном в квартирах для подогрева полотенцесушителей и в больших домах при использовании для приготовления горячей водоснабжения бойлеров косвенного нагрева.

Вот несколько схем монтажа рециркуляции. Попробуйте реализовать эти схемы на Вашем доме или объекте.
